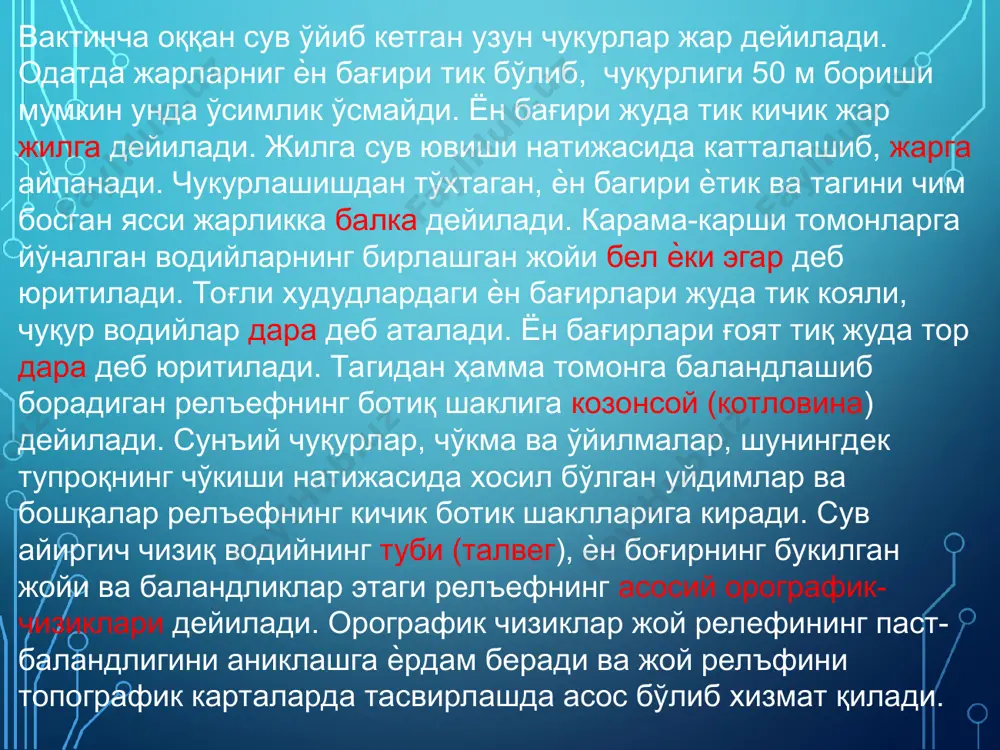

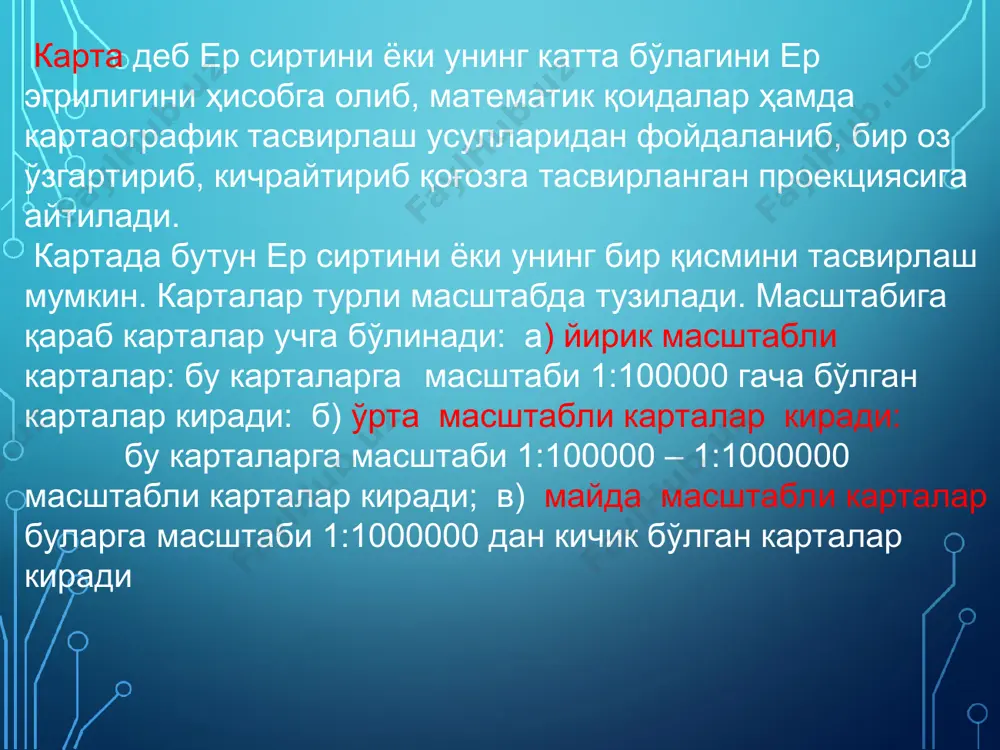

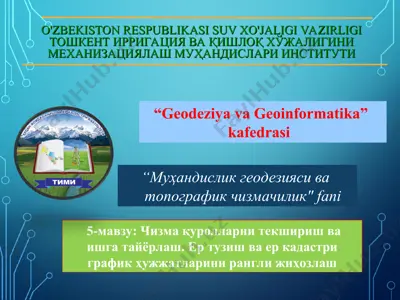

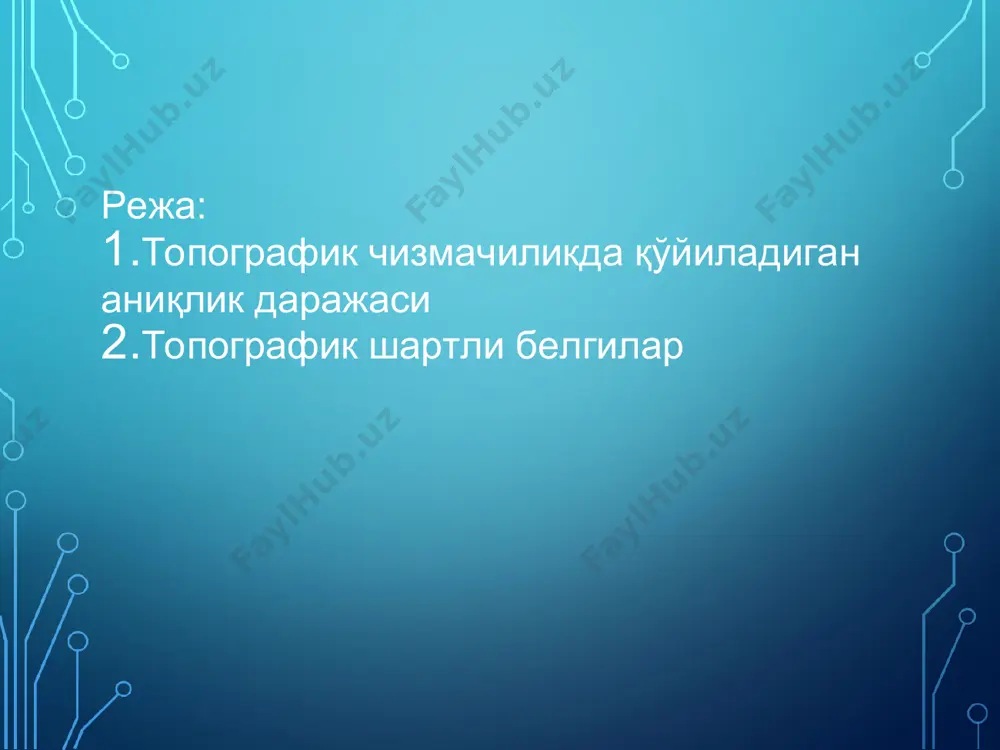

introduction to topographic maps 5-мавзу: чизма қуролларни текшириш ва ишга тайёрлаш. ер тузиш ва ер кадастри график ҳужжатларини рангли жиҳозлаш o'zbekiston respublikasi suv xo'jaligi vazirligi тошкент ирригация ва қишлоқ хўжалигини механизациялаш муҳандислари институти “geodeziya va geoinformatika” kafedrasi “муҳандислик геодезияси ва топографик чизмачилик" fani режа: топографик чизмачиликда қўйиладиган аниқлик даражаси топографик шартли белгилар карта деб ер сиртини ёки унинг катта бўлагини ер эгрилигини ҳисобга олиб, математик қоидалар ҳамда картаографик тасвирлаш усулларидан фойдаланиб, бир оз ўзгартириб, кичрайтириб қоғозга тасвирланган проекциясига айтилади. картада бутун ер сиртини ёки унинг бир қисмини тасвирлаш мумкин. карталар турли масштабда тузилади. масштабига қараб карталар учга бўлинади: а) йирик масштабли карталар: бу карталарга масштаби 1:100000 гача бўлган карталар киради: б) ўрта масштабли карталар киради: бу карталарга масштаби 1:100000 – 1:1000000 масштабли карталар киради; в) майда масштабли карталар буларга масштаби 1:1000000 дан кичик бўлган карталар киради вактинча оққан сув ўйиб кетган узун чукурлар жар дейилади. одатда жарларниг ѐн бағири тик …

2 / 13

и релъефнинг асосий орографик- чизиклари дейилади. орографик чизиклар жой релефининг паст-баландлигини аниклашга ѐрдам беради ва жой релъфини топографик карталарда тасвирлашда асос бўлиб хизмат қилади. жой релъефининг топографик карталарда тасвирланиши. жойнинг релъефини тасвирлашда топографик картанинг масштабига ва бажариладиган ишларга караб турли талаблар куйилади. топографик карталар: а) жой релъефиниг типи, шакллари, ўлчами ва бир-бирига нисбатан жойланиши; б) нуқталарнинг мутлоқ (абсалют) ва нисбий баландликларини; в) ѐн бағирлар йўналишини ва қиялигини; г) жойнинг бошка тафсилотлари рельеф билан богликлигини аниклашга имкон бериши керак. бизда топографик карталарнинг масштабига хамда тасвирланадиган жой релъефининг мураккаблигига караб турли баландлик кесимлари кабул килинган, бу эса карталарда релъефни мазкур талабларга мос килиб тасвирлаш имконини беради. маълум масштабли топографик карта учун кабул килинган кесим баландлигига мувофик чизилган горизонталлар асосий горизонтал дейилади. топографик карта ва планларда асосий горизонталлар узлуксиз эгри чизиклар куринишида чизилади. асосий горизонталларнинг кесим баландлиги картанинг остки томонида рамкадан ташкарига ѐзилади. релъефни укиш осон булиши учун хар 5 горизонтал йўгон килиб …

3 / 13

аладиган горизонталлар чизилиши хам мумкин. у хам пунктир чизик билан курсатилади, лекин унинг хар бир узик чизиги қушимча горизонталникидан қискарок бўлади. масштабсиз шартли белгилар орқали план масштабида. жойда эгаллаган майдон бўйича акс эттириб бўлмайди, аммо аҳамияти жихатидан албатта тасвирланиши керак бўлган тафсилотлар берилади. масалан: далада ориентир вазифасини бажарувчи ѐлғиз турган дарахт, катта харсанг тош, метереологик станция, геодезик таянч тармоқлари белгилари, йўл йўналишини кўрсатувчи белги, тегирмон ва ҳакозо, масштабсиз шартли белги билан тасвирланаѐтган объектнинг ўрни, унинг маркази планда ҳар-хил қабул қилинган геометрик шакллар орқали аниқ кўрсатилади. чизиқли шартли белгилар орқали бўйламасига кетган тафсилотлар йўл, чегаралар, гидрография тармоқлари, ихота дарахтлари ва бошқалар тасвирланади, чизиқли шартли белгилар орқали тасвирланаѐтган тафсилотларнинг эни энлироқ қилиб кўрсатилади, асосий ўқи планда аниқ тасвирланади. карта ва планларни ўқишни осонлаштириш мақсадида маълум бир ранглар танланган бўлиб кўк рангда гидрография тармоқлари, жигаррангда рельеф, қора рангда-аҳоли жойлари ва йўл тармоқлари чизилади. йўлларнинг баъзи турлари ва чегараларнинг белгилари бажарилади. мавжуд бўлган ҳамда …

4 / 13

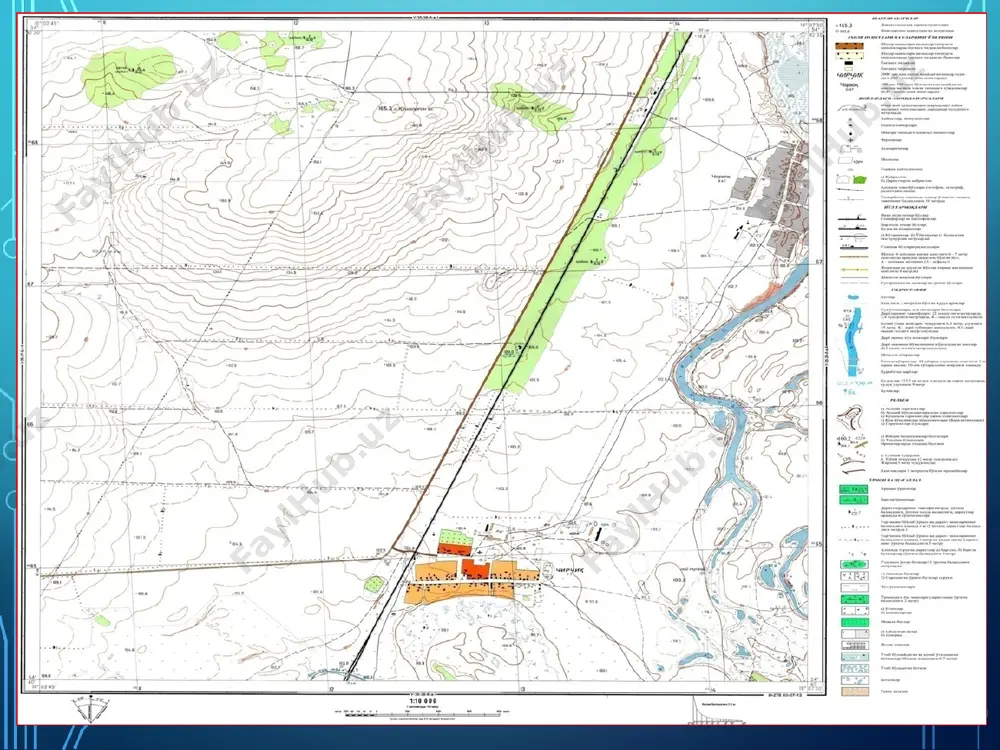

гиланган рангда керакли қалинликка етказилади. ердан фойдаланишнинг ташқи чегараси ихтиѐрий, аммо контраст рангда белгилаш лозим. мелиорация учун мўлжалланган ерлар чегараси бинафша рангда контур ичига белгиланади ҳамда кесма ярим қалин шрифтда қисқача изоҳ ѐзилади.
