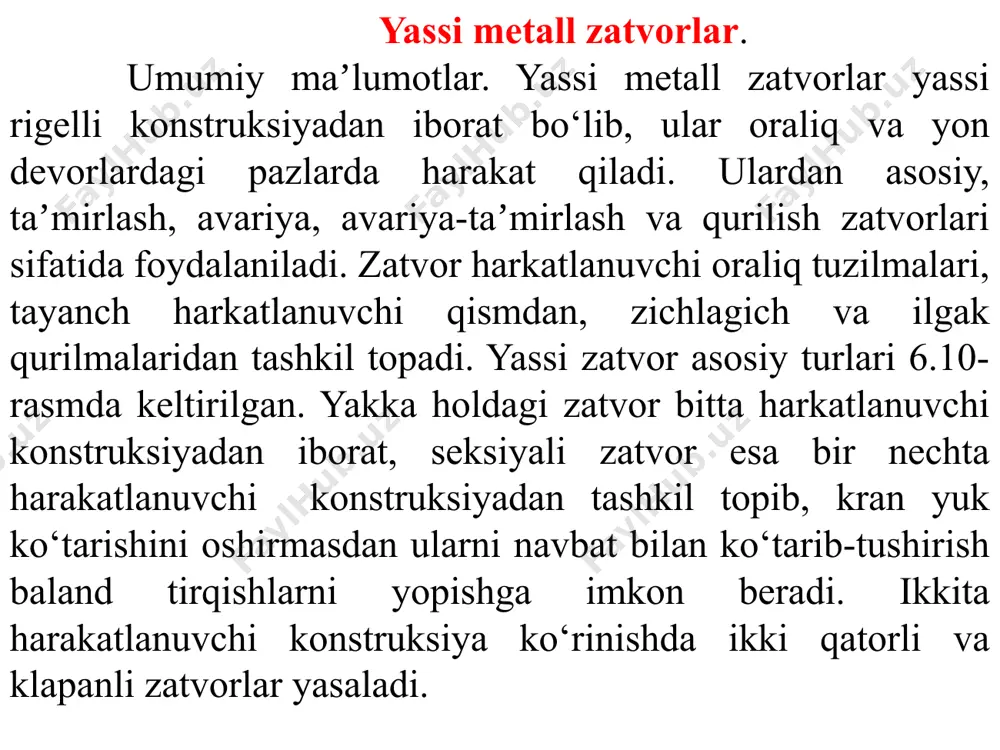

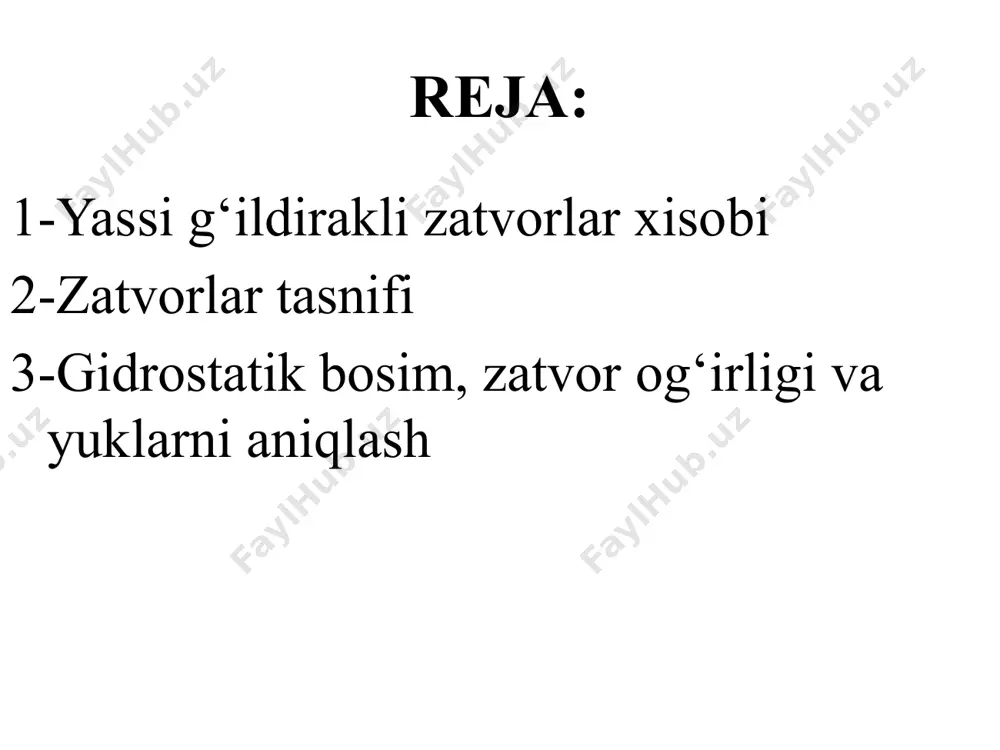

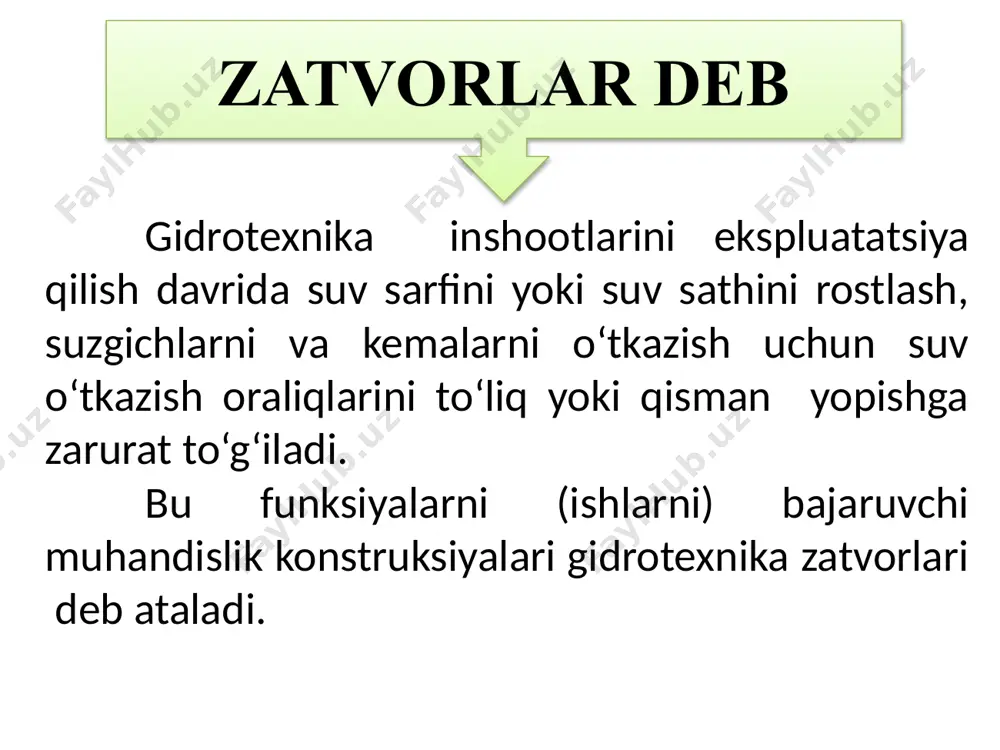

мавзу: ньютон ўхшашлик қонуни: ньютон критерияси mavzu: yassi zatvorning konstruksiyasi, konstruktiv elementlarini loyihalash reja: 1-yassi g‘ildirakli zatvorlar xisobi 2-zatvorlar tasnifi 3-gidrostatik bosim, zatvor og‘irligi va yuklarni aniqlash gidrotexnika inshootlarini ekspluatatsiya qilish davrida suv sarfini yoki suv sathini rostlash, suzgichlarni va kemalarni o‘tkazish uchun suv o‘tkazish oraliqlarini to‘liq yoki qisman yopishga zarurat to‘g‘iladi. bu funksiyalarni (ishlarni) bajaruvchi muhandislik konstruksiyalari gidrotexnika zatvorlari deb ataladi. zatvorlar deb yassi metall zatvorlar. umumiy maʼlumotlar. yassi metall zatvorlar yassi rigelli konstruksiyadan iborat bo‘lib, ular oraliq va yon devorlardagi pazlarda harakat qiladi. ulardan asosiy, taʼmirlash, avariya, avariya-taʼmirlash va qurilish zatvorlari sifatida foydalaniladi. zatvor harkatlanuvchi oraliq tuzilmalari, tayanch harkatlanuvchi qismdan, zichlagich va ilgak qurilmalaridan tashkil topadi. yassi zatvor asosiy turlari 6.10-rasmda keltirilgan. yakka holdagi zatvor bitta harkatlanuvchi konstruksiyadan iborat, seksiyali zatvor esa bir nechta harakatlanuvchi konstruksiyadan tashkil topib, kran yuk ko‘tarishini oshirmasdan ularni navbat bilan ko‘tarib-tushirish baland tirqishlarni yopishga imkon beradi. ikkita harakatlanuvchi konstruksiya ko‘rinishda ikki qatorli va …

2 / 25

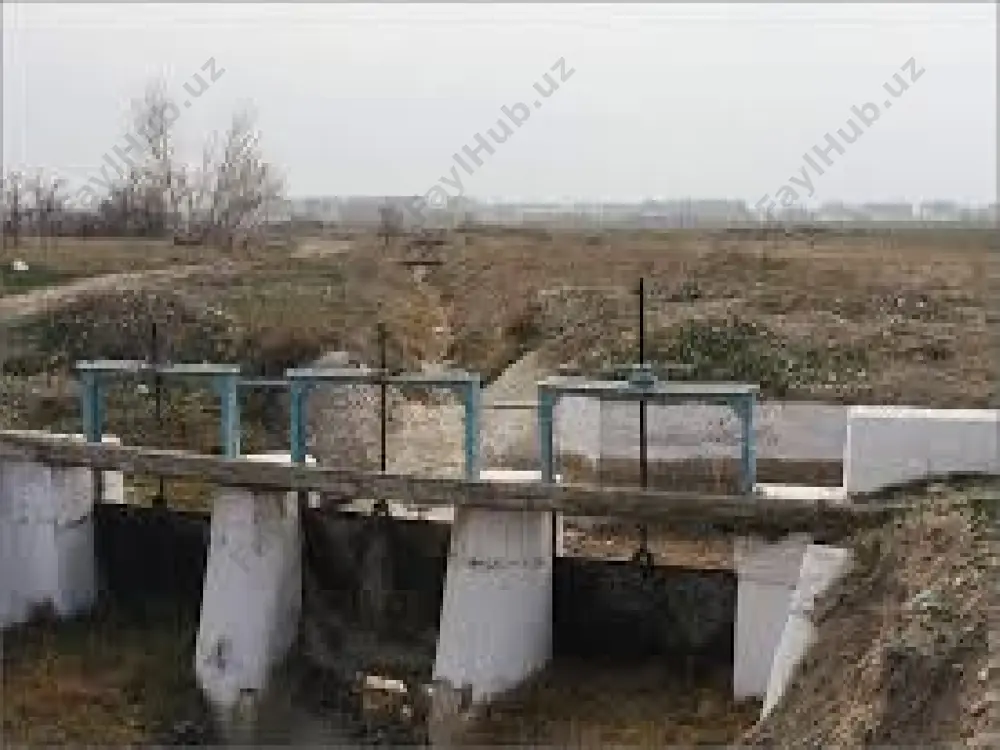

g umumiy tasnifi beflardagi suv sathiga nisbatan to‘siladigan oraliqning joylashuviga ko‘ra zatvorlar yuza va chuqur joylashgan bo‘ladi. yuza joylashgan zatvorlar vodoslivli tirqishlarni va chuqur joylashgan zatvorlar chuqur joylashgan tirqishlarni yopish uchun xizmat qiladi. chuqur joylashgan zatvorlarni suv o‘tkazuvchi inshoot kirish qismida, o‘rtasida yoki oxirida joylashtirish mumkin. chuqur joylashgan zatvorlarga taʼsir qiluvchi bosim 50 m va undan ortiq bo‘lsa yuqori bosimli zatvorlarga kiradi. очиқ ростловчи иншоот: 1-понур олдидаги шпунт; 2-понур; 3-марказий шпунт; 4-сув урилма; 5-пастки шпунт; 6-рисберма; 7-пастки бьеф қияликларини плиталар билан мустаҳкамлаш; 8-ен дефорлар; 9-хизмат кўприги; 10-затвор; 11-юқори бьеф қияликларини плиталар билан мустаҳкамлаш; 12-тескари фильтр. kitob kelajaging sari eng to‘g‘ri yo‘lni ko‘rsatadi. ekspluatatsiya qilish vaqtidagi vazifasiga ko‘ra zatvorlar asosiy, avariya, avariya-taʼmirlash, qurilish turlariga bo‘linadi. asosiy zatvorlar suv sarfini o‘tkazish, beflardagi suv sathini berilgan belgida ushlab turish, suvni proporsional bo‘lish, cho‘kindilardan himoyalash uchun mo‘ljallanadi. bu zatvorlar ekspluatatsiya qilish davrida ishchi holatda bo‘lishi kerak va har qanday bosimda oqayotgan suvda ko‘tarib-tushirilishini taʼminlashi …

3 / 25

inadi. harakat qilish usuli bo‘yicha zatvorlar ilgarilanma siljiydigan, aylanuvchi, dumalanuvchi, erkin suzuvchi turlarga bo‘linadi. uzatma turi bo‘yicha zatvorlar elektr, gidravlik yuritma va qo‘l kuchi bilan harakatlanadigan yoki suv taʼsiridan, yaʼni suv bosimi kuchi harakatlanishidan foydalanish mumkin. yuza joylashgan zatvorlar tasnifi. zatvor konstruksiyasini harakterlaydigan asosiy belgilardan biri suv bosimini inshootga uzatish usulidir. konstruksiya materiali bo‘yicha zatvorlar po‘lat, yog‘och, temir-beton, to‘qimali (matoli) turlarga bo‘linadi. po‘lat zatvorlar materialining yuqori mustahkamligi tufayli keng tarqalgan. pulatning markasi zatvorning ishlash sharoiti, u yoki bu elementning vazifasi va yasash usuli bo‘yicha tanlanadi. yog‘och zatvorlar asosan taʼsir etuvchi bosim 4...5 m, kengligi 3..4 m baʼzan 8..10 m li oraliqlarni yopish uchun mo‘ljallaniladi. temir-betonli zatvorlar katta og‘irlikka ega bo‘lganligi sababli kam ishlatiladi. oldindan kuchaytirilgan konstruksiyalarning qo‘llanilishi bu kamchilikni sezilarli darajada kamaytiradi. to‘qimali zatvorlar rezina aralashtirilgan yoki sintetik (neylon, kapron, lavsan va boshqalar) matolardan tayyorlanadi. затворларни кўтариш механизми затворларни кўтариш механизми foydalanilgan adabiyotlar . bakiev m.r., majidov j., nosirov b., …

4 / 25

yassizat vorning konstruksiyasi, konstruktiv elementlari ni loyihalash - Page 4

5 / 25

yassizat vorning konstruksiyasi, konstruktiv elementlari ni loyihalash - Page 5
