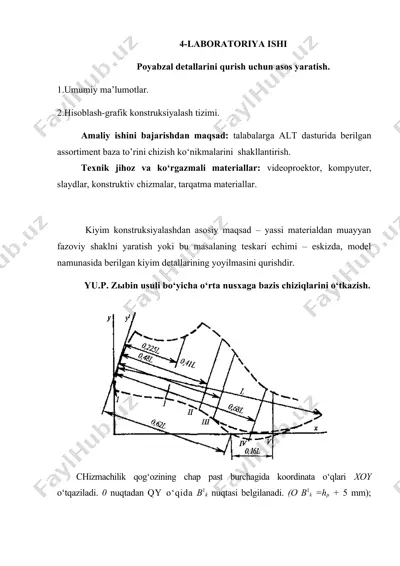

4-laboratoriya ishi poyabzal detallarini qurish uchun asos yaratish. 1.umumiy ma’lumotlar. 2.hisoblash-grafik konstruksiyalash tizimi. amaliy ishini bajarishdan maqsad: talabalarga alt dasturida berilgan assortiment baza to’rini chizish ko‘nikmalarini shakllantirish. texnik jihoz va ko‘rgazmali materiallar: videoproektor, kompyuter, slaydlar, konstruktiv chizmalar, tarqatma materiallar. kiyim konstruksiyalashdan asosiy maqsad – yassi materialdan muayyan fazoviy shaklni yaratish yoki bu masalaning teskari echimi – eskizda, model namunasida berilgan kiyim detallarining yoyilmasini qurishdir. yu.p. zыbin usuli bo‘yicha o‘rta nusxaga bazis chiziqlarini o‘tkazish. chizmachilik qog‘ozining chap past burchagida koordinata o‘qlari xoy o‘tqaziladi. 0 nuqtadan qy o‘qida b1k nuqtasi belgilanadi. (o b1k =hp + 5 mm); bunda h — qolipning poshna qismi balandligi mm da, 5 mm esa ustki detallaramg qalinligi (8.11-a rasm). qolipning o‘rtacha nusxasini b1 nuqtasiga o‘rnatib, tutam qismini eng chiqib turgan nuqtasiga ox koordinata o‘qini urinma qilib, qolip o‘rtacha nusxasining uch qismini belgilab olinadi (h1s nuqta). b1k nuqtada qolipning nusxasini ushlab turib, tumshuq qismi soat mili bo‘yicha buriladi, …

2 / 3

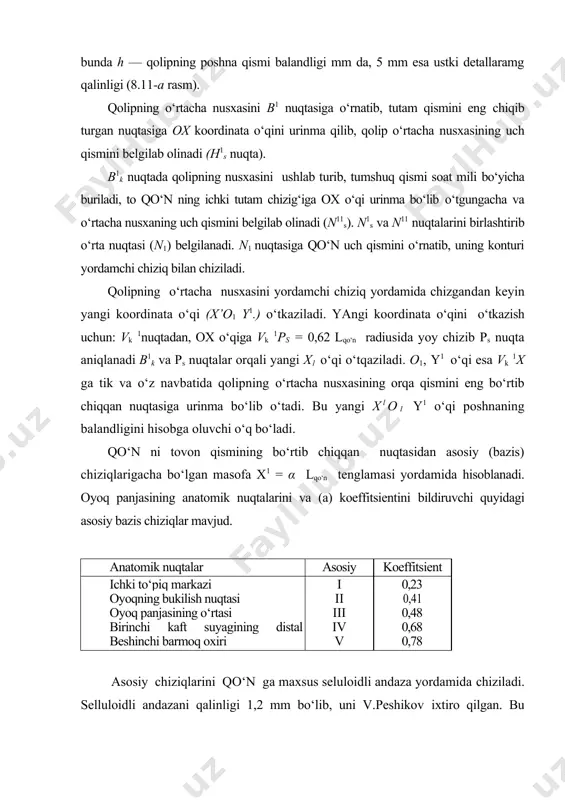

ladi. qo‘n ni tovon qismining bo‘rtib chiqqan nuqtasidan asosiy (bazis) chiziqlarigacha bo‘lgan masofa x1 = α lqo‘n tenglamasi yordamida hisoblanadi. oyoq panjasining anatomik nuqtalarini va (a) koeffitsientini bildiruvchi quyidagi asosiy bazis chiziqlar mavjud. anatomik nuqtalar asosiy chiziq koeffitsient (a) ichki to‘piq markazi i 0,23 oyoqning bukilish nuqtasi ii 0,41 oyoq panjasining o‘rtasi iii 0,48 birinchi kaft suyagining distal boshchasining markazi iv 0,68 beshinchi barmoq oxiri v 0,78 asosiy chiziqlarini qo‘n ga maxsus seluloidli andaza yordamida chiziladi. selluloidli andazani qalinligi 1,2 mm bo‘lib, uni v.peshikov ixtiro qilgan. bu andaza burchakli (1) va harakatchan (2) chizg‘ichdan tashkil topgan bo‘lib, gorizontal yo‘nalishda harakat qiladi (8.11-b rasm). gorizontal yo‘nalishdagi chizg‘ichda 0,5 mm aniqlikda shkala bor. harakatchan vertikal chizg‘ichda nonius bo‘lib, u gorizontal yo‘nalishdagi shkalani 0,5 mm aniqlikda belgilashga imkon beradi. bazis chiziqlarni o‘tkazish uchun x1o1y1 koordinat o‘qining o1 nuqtasiga andazaning o1nuqtasi qo‘yiladi, gorizontal chizg‘ich esa o‘qida yotishi shart image1.png

3 / 3

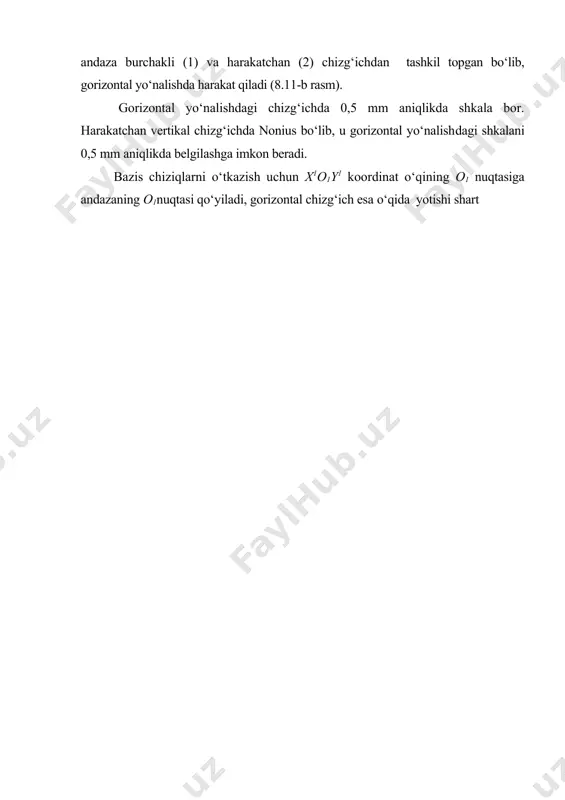

poyabzal detallarini qurish laboratoriya ishi - Page 3
