siljishga ishlov beruvchi konstruktsiya elementlari hisobi
Предварительный просмотр (5 стр.)

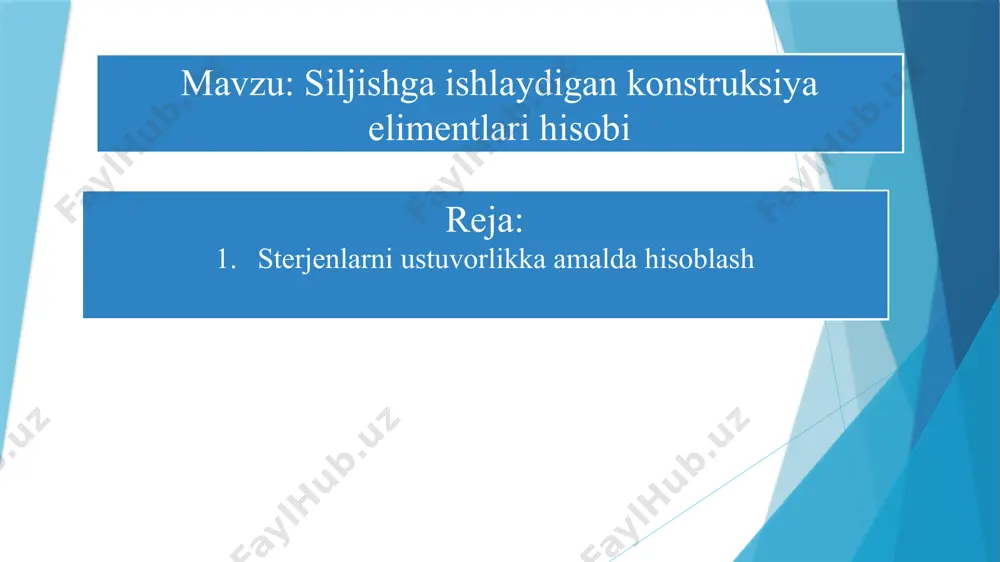

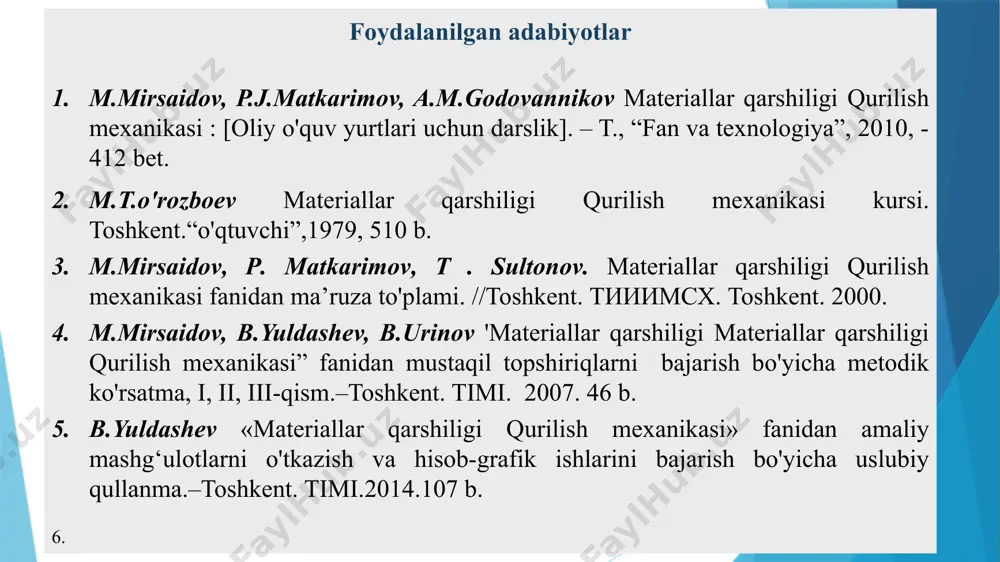

Прокрутите вниз 👇![презентация powerpoint o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. kafedra: fan: “gidrotexnika inshootlari va nasos stansiyalar” tuzuvchi: j.fayzullayev “mаteriаllаr qаrshiligi. qurilish mexаnikаsi” mavzu: siljishga ishlaydigan konstruksiya elimentlari hisobi reja: sterjenlarni ustuvorlikka amalda hisoblash foydalanilgan adabiyotlar m.mirsaidov, p.j.matkarimov, a.m.godovannikov materiallar qarshiligi qurilish mexanikasi : [oliy o'quv yurtlari uchun darslik]. – t., “fan va texnologiya”, 2010, - 412 bet. м.т.o'rozboev materiallar qarshiligi qurilish mexanikasi kursi. toshkent.“o'qtuvchi”,1979, 510 b. м.mirsaidov, p. matkarimov, т . sultonov. materiallar qarshiligi qurilish mexanikasi fanidan ma’ruza to'plami. //toshkent. тииимсх. toshkent. 2000. m.mirsaidov, b.yuldashev, b.urinov 'materiallar qarshiligi materiallar qarshiligi qurilish mexanikasi” fanidan mustaqil topshiriqlarni bajarish bo'yicha metodik ko'rsatma, i, ii, iii-qism.–toshkent. timi. 2007. 46 b. b.yuldashev «materiallar qarshiligi qurilish mexanikasi» fаnidаn amaliy mashg‘ulotlarni o'tkazish va hisob-grafik ishlarini bajarish bo'yicha uslubiy qullanma.–toshkent. timi.2014.107 b. sterjen ustuvorligini yo‘qotishi mumkin bo‘lgan chegaraviy kuchlanish σkr kattaligi sterjen materiali va geometrik o‘lchamlariga bog‘liq ekanligini …](/media/previews/pages/preview_UtWP5nS.webp "siljishga ishlov beruvchi konstruktsiya elementlari hisobi - Страница 1")

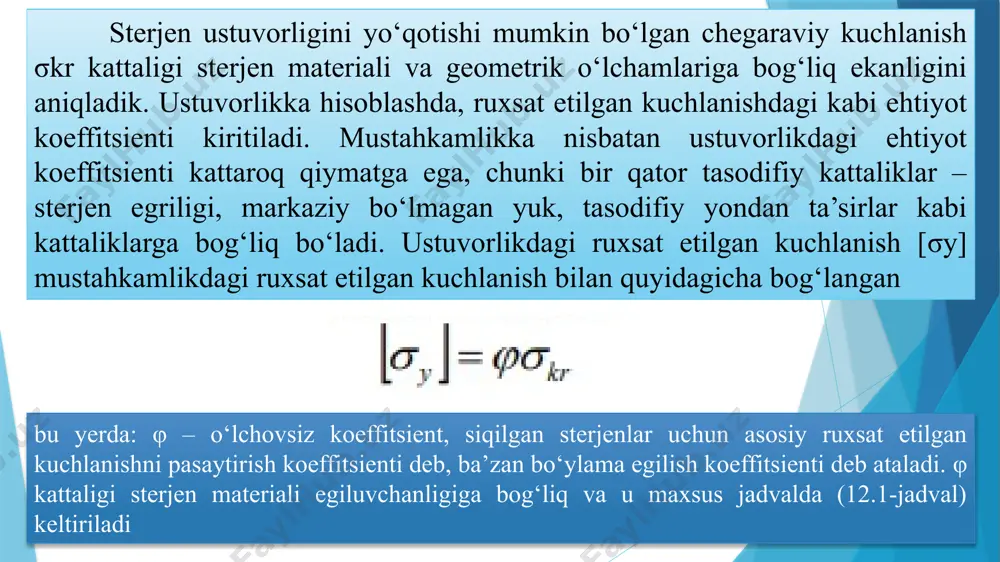

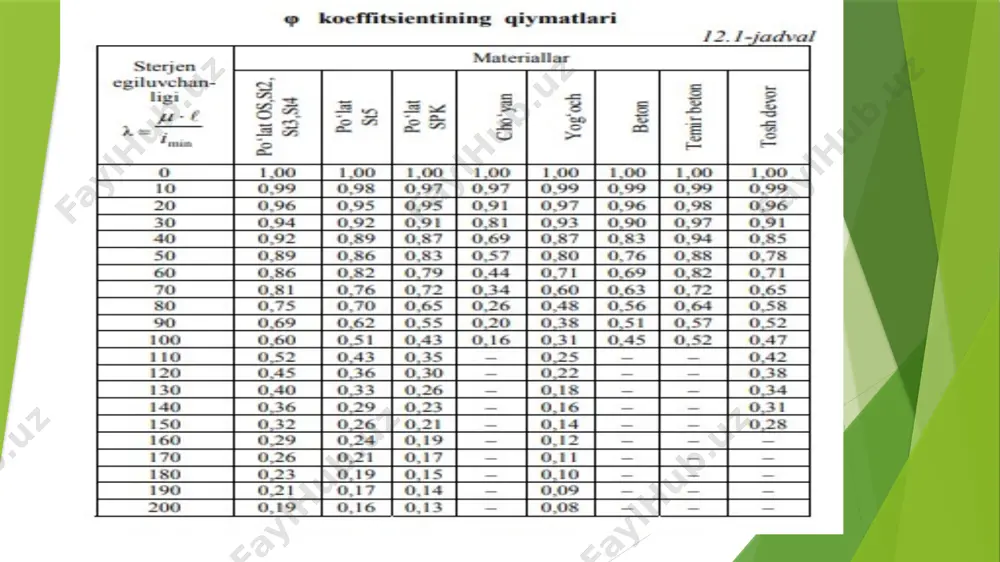

![tsienti deb, ba’zan bo‘ylama egilish koeffitsienti deb ataladi. φ kattaligi sterjen materiali egiluvchanligiga bog‘liq va u maxsus jadvalda (12.1-jadval) keltiriladi ikkala turdagi masalalarini yechish tartibiga doir misollar keltiramiz. 12.3-rasmda tasvirlangan qo‘shtavr profildagi ustun uchun ruxsat etilgan kuch kattaligi aniqlansin. bu ko‘rinishdagi masalalarni yechish unga qiyin emas. (12.5) mustahkamlik shartidan ruxsat etilgan kuch kattaligi topiladi prux= f×φ×[σ]. sortamentdan f=26,8 sm2 , iy(imin) =2,07 sm ni topamiz. koeffitsient μ=2 (12.2-rasm) sterjen egiluvchanligi: λ = μ×l /imin = 2·190/2,07=184 12.1-jadvaldan chiziqli interpolyatsiyalash usuli bilan st 3 uchun λ=184 qiymatini topamiz. 12.1-jadvalda egiluvchanlik 180 va 190 bo‘lgandagi φ qiymatlari keltirilgan. oraliq qiymatlarni topish uchun φ ni 180 dan 190 gacha oraliqda chiziqli o‘zgaradi deb qabul qilamiz. 12.4-rasmda chiziqli interpolyatsiya usulining grafik tasviri keltirilgan. sterjen ko‘ndalang kesim yuzalari: a) to‘g‘ri to‘rtburchakli kovak kesimi; b) halqasimon kesim; d) shveller va listdan tayyorlangan kesim; e) teng yonli burchaklik va listdan tayyorlangan kesim d) konsolning erkin uchidan ixtiyoriy …](/media/previews/pages/preview_4nkWmeM.webp "siljishga ishlov beruvchi konstruktsiya elementlari hisobi - Страница 2")
О "siljishga ishlov beruvchi konstruktsiya elementlari hisobi"
презентация powerpoint o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. kafedra: fan: “gidrotexnika inshootlari va nasos stansiyalar” tuzuvchi: j.fayzullayev “mаteriаllаr qаrshiligi. qurilish mexаnikаsi” mavzu: siljishga ishlaydigan konstruksiya elimentlari hisobi reja: sterjenlarni ustuvorlikka amalda hisoblash foydalanilgan adabiyotlar m.mirsaidov, p.j.matkarimov, a.m.godovannikov materiallar qarshiligi qurilish mexanikasi : [oliy o'quv yurtlari uchun darslik]. – t., “fan va texnologiya”, 2010, - 412 bet. м.т.o'rozboev materiallar qarshiligi qurilish mexanikasi kursi. toshkent.“o'qtuvchi”,1979, 510 b. м.mirsaidov, p. matkarimov, т . sultonov. materiallar qarshiligi qurilis...
Этот файл содержит 11 стр. в формате PPTX (3,2 МБ). Чтобы скачать "siljishga ishlov beruvchi konstruktsiya elementlari hisobi", нажмите кнопку Telegram слева.
