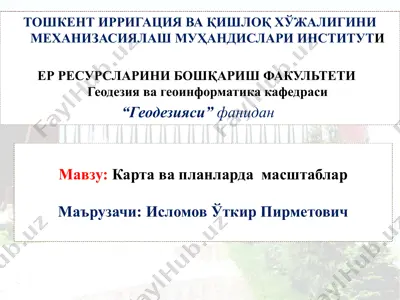

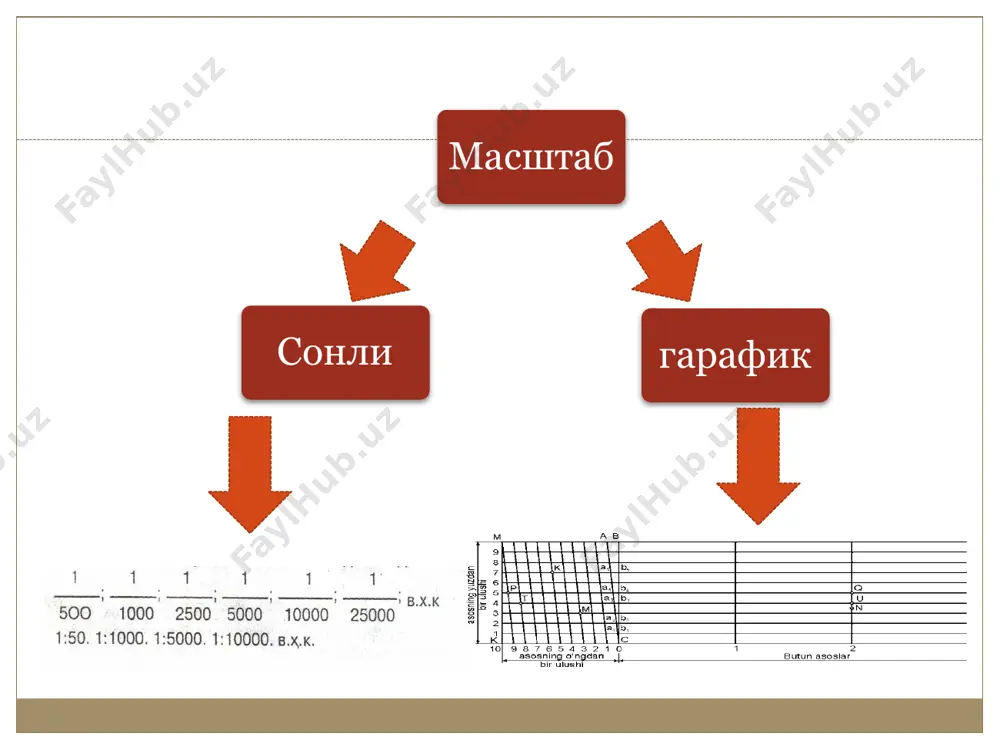

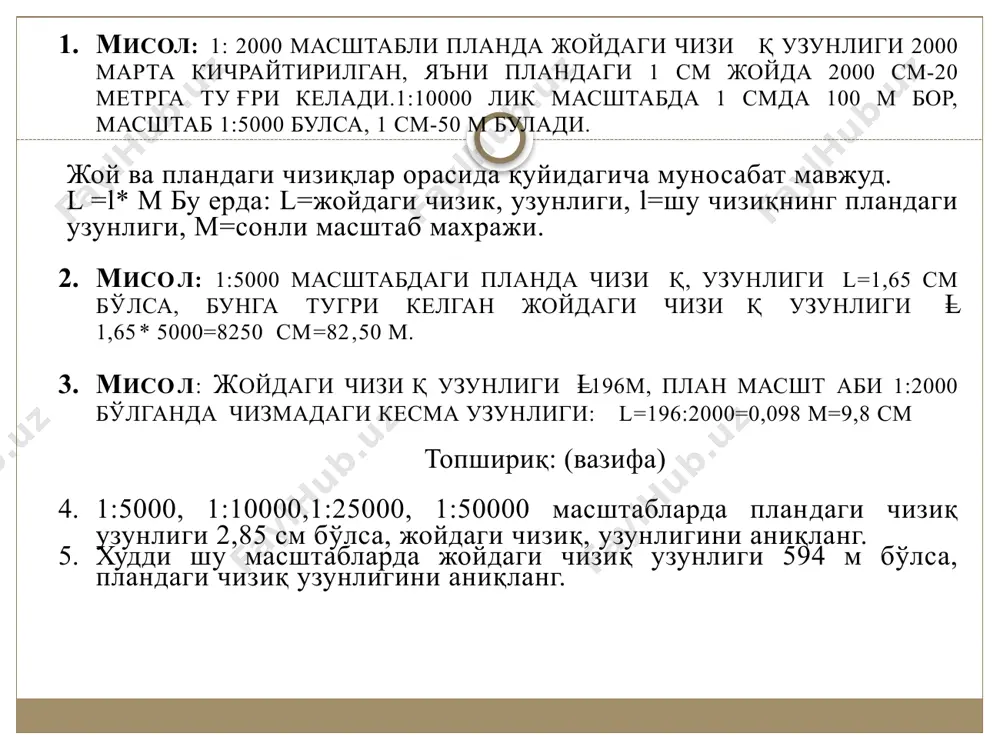

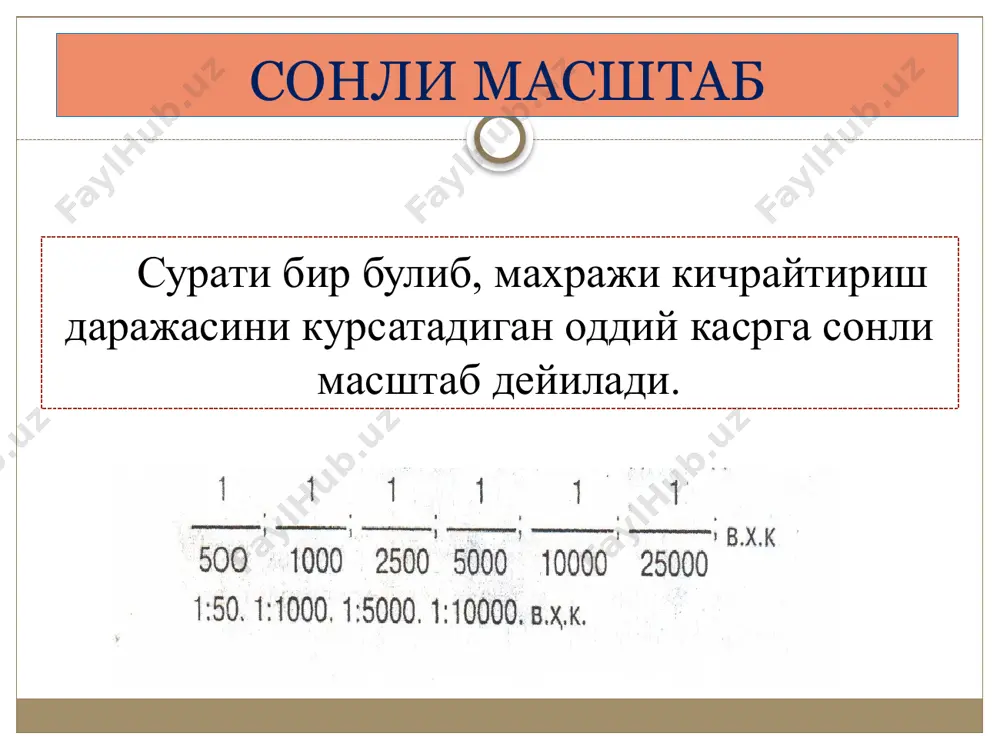

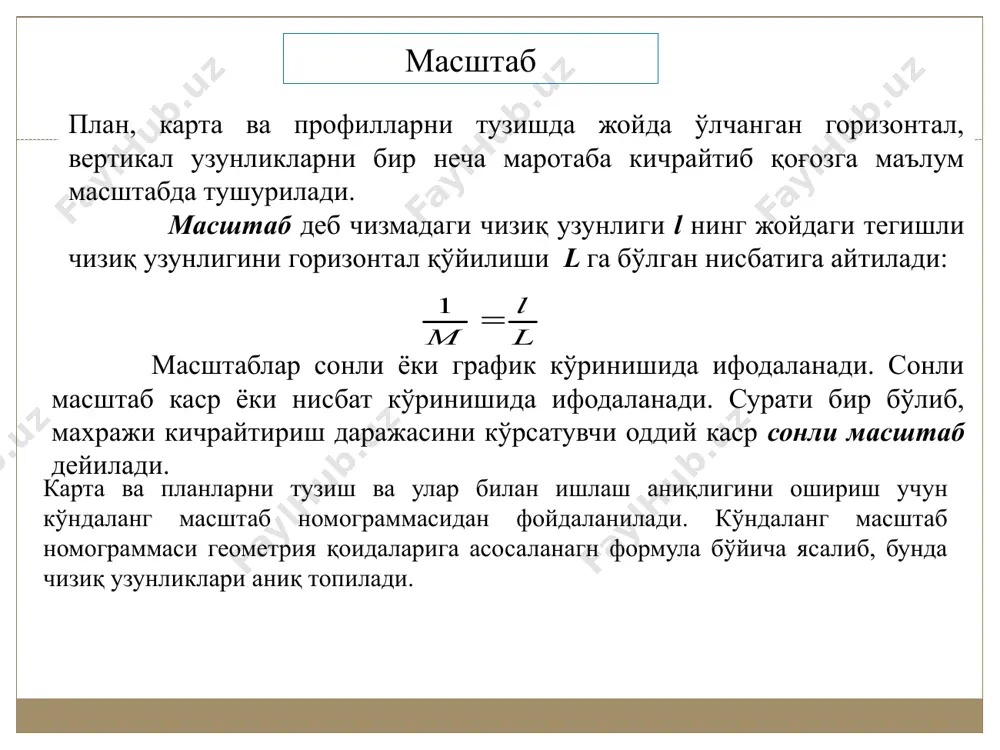

тошкент ирригация ва қишлоқ хўжалигини механизасиялаш муҳандислари институти ер ресурсларини бошқариш факультети геодезия ва геоинформатика кафедраси “геодезияси” фанидан мавзу: карта ва планларда масштаблар маърузачи: исломов ўткир пирметович план, карта ва профилларни тузишда жойда ўлчанган горизонтал, вертикал узунликларни бир неча маротаба кичрайтиб қоғозга маълум масштабда тушурилади. масштаб деб чизмадаги чизиқ узунлиги l нинг жойдаги тегишли чизиқ узунлигини горизонтал қўйилиши l га бўлган нисбатига айтилади: масштаблар сонли ёки график кўринишида ифодаланади. сонли масштаб каср ёки нисбат кўринишида ифодаланади. сурати бир бўлиб, махражи кичрайтириш даражасини кўрсатувчи оддий каср сонли масштаб дейилади. карта ва планларни тузиш ва улар билан ишлаш аниқлигини ошириш учун кўндаланг масштаб номограммасидан фойдаланилади. кўндаланг масштаб номограммаси геометрия қоидаларига асосаланагн формула бўйича ясалиб, бунда чизиқ узунликлари аниқ топилади. масштаб масштаб гарафик сонли сонли масштаб сурати бир булиб, махражи кичрайтириш даражасини курсатадиган оддий касрга сонли масштаб дейилади. мисол: 1: 2000 масштабли планда жойдаги чизиқ узунлиги 2000 марта кичрайтирилган, яъни пландаги 1 см …

2 / 15

б. чизиқли масштабни ясанг. берилган: масштаб 1:5000 асоси 1 см булган чизиқ масштабда 280 м ни курсатинг. машғулотни бажариш тартиби. оддий чизиқли масштаб ясаш учун сонли масштабдан чизикли масштабга ўтамиз. мисолда 1 см га 50 м туғри келади. ихтиёрий (мисол учун 10 см) узунликда туғри чизиқ кесмасини оламиз.(шакл № 1а) бу кесма чап учидан бошлаб 1 см дан 10 бўлакка бўлинади. бу ерда 1 см - масштаб асоси дейилади ва уни чап томондаги биринчи асоси - ав ўзаро тенг бўлган 10 та бўлакка бўлинади. бўлаклар жойда 5 м га тўғри келади. масштаб асоси l=1 см булса, бунга тўғри келадиган жойдаги масофа қуйидагича топилади: l=1 x 5000 см—50 м. шунга кўра в нуктага 0, а нуктага 50 сонлари ёзилади. в нуктага унг томондаги бўлакларга 50,100,150,...450 сонлари ёзилади. бунда масштаб асосининг 1 бўлаги 5 м га тенг. жойда улчанган l=280 м ни ўчлаб қўйиш учун ўлчагич игнасининг бир учи 0 дан унг …

3 / 15

ни п - баландликдаги бўлаклар сони (1 б шаклга каранг) кўндаланг масштаб 100 сони бир - бирига тенг ёки яқин бўлган икки кўпайтувчига ажратилади, яъни m*n=100=10*10 (m=10; n=10) бирор туғри чизиқ олиниб, унинг чап учидан бошлаб кетма- кет икки (2) см. кўйилади. топилган нуктапардан масштаб асосига тенг бўлган 2-2,5 см узунликда перпендикуляар чиқарилади, с ва д нуқталар туташтирилиб авсд тўғри турт бурчак ҳосил қилинади, ҳосил бўлган тўғри тўртбурчакларнинг чапдаги биринчиси олинади. тўғри туртбурчакнинг қуйи ва юқори асоси m=10 бўлакка бўлинади. чапдаги биринчи бўлак с нуқта билан туташтирилади. бу оғма чизиқ трансверсал чизик дейилади. колган бўлаклардан шу чизиққа параллел чизиқлap ўтказилади. 1-расм. масштаблар: а) сонли, сўзли, чизиқли масштаблар; б) кўндаланг масштаб. ас томон n=10 бўлакка бўлинади. масштаб асосига ўнта параллел чизиқлар ўтказилса, кўндаланг масштаб ясалган бўлади. масштабдан фойдаланиш учун е нуқтага ноль куйилади. масштаб асоси 2 см=100 м деб олингани учун масштаб 1-шаклда бўлади ва кўрсатилгандай тузилади. масштаб асосининг 1 бўлаги …

4 / 15

image7.jpeg image8.png image9.jpeg image10.jpeg image11.jpeg image12.emf image13.png image14.jpeg image15.png image16.jpeg image17.jpeg image18.png image19.jpeg image20.png 1 l ml = /docprops/thumbnail.jpeg
