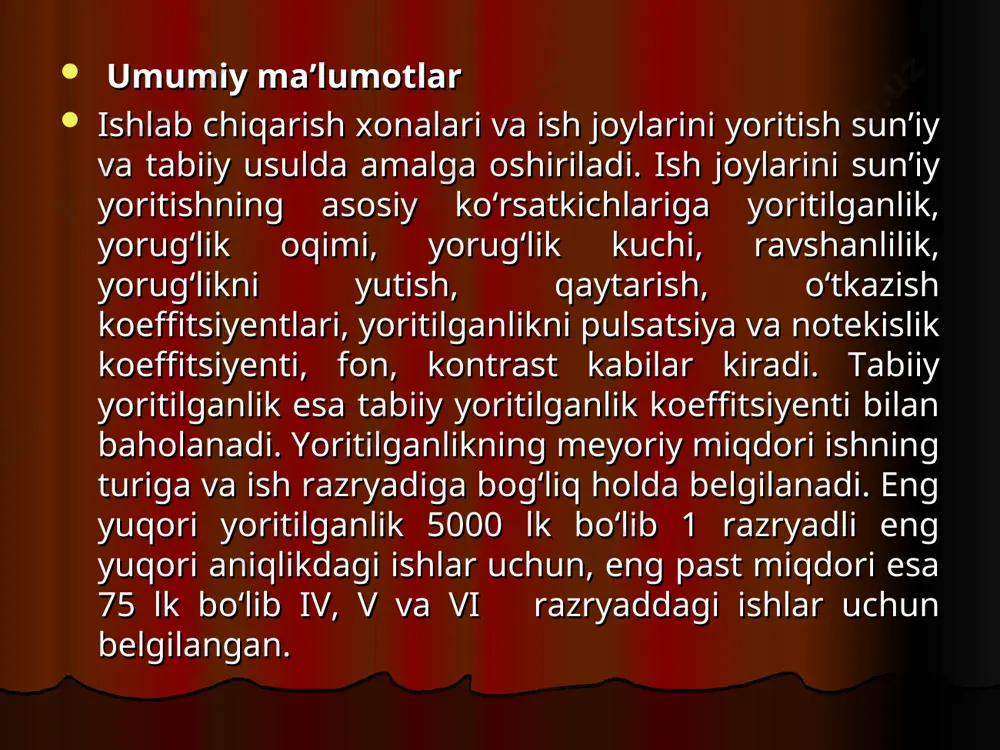

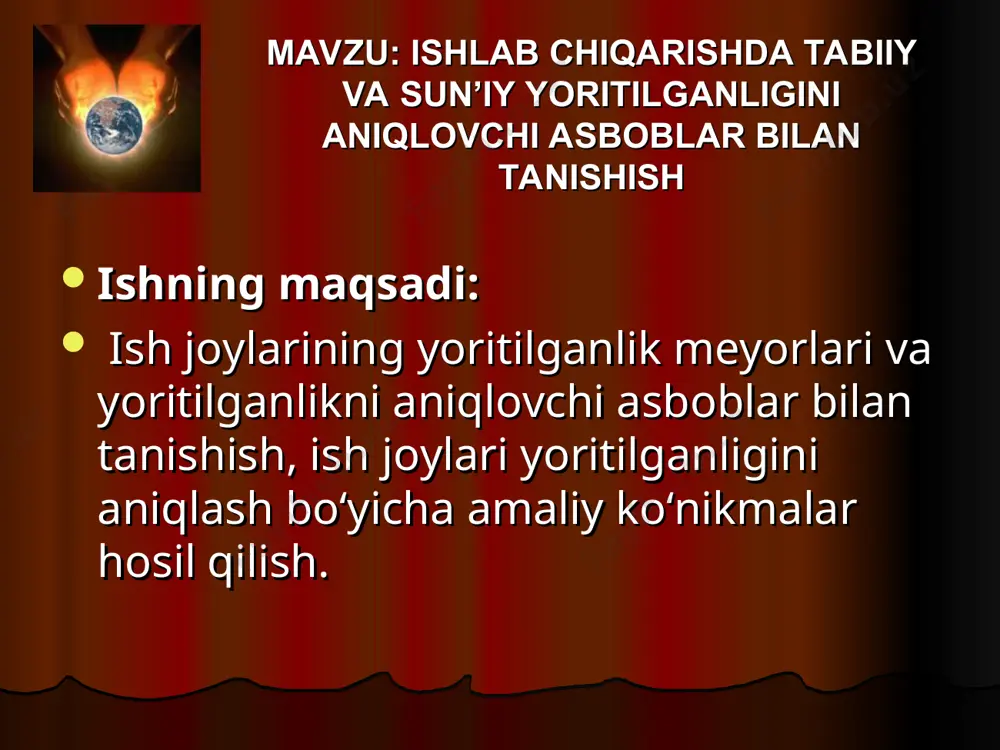

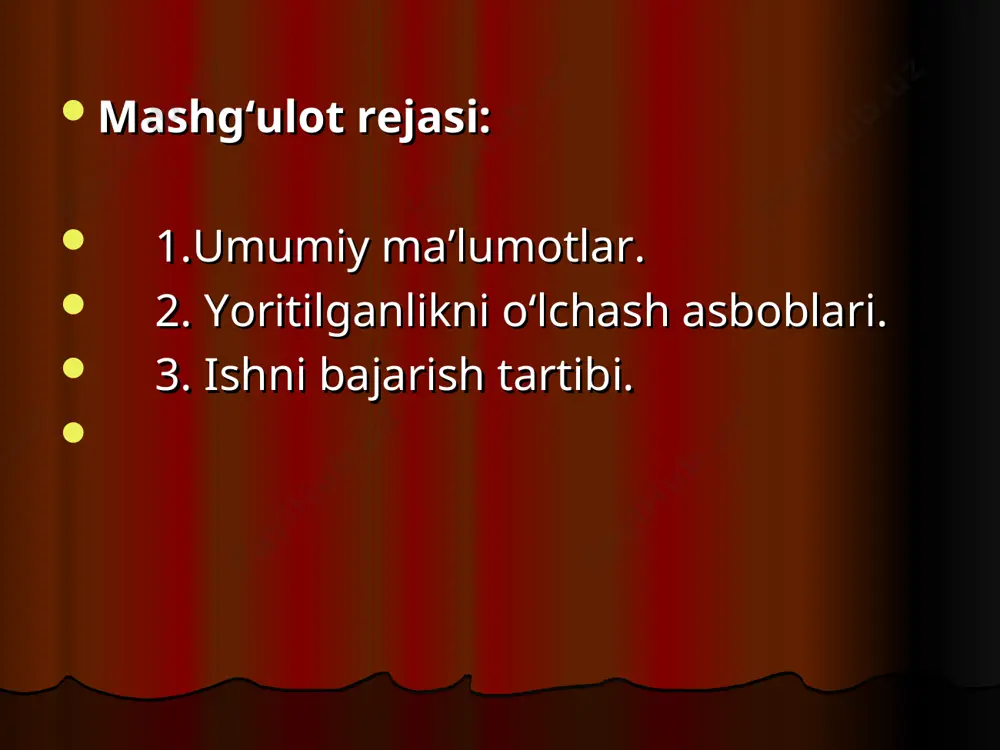

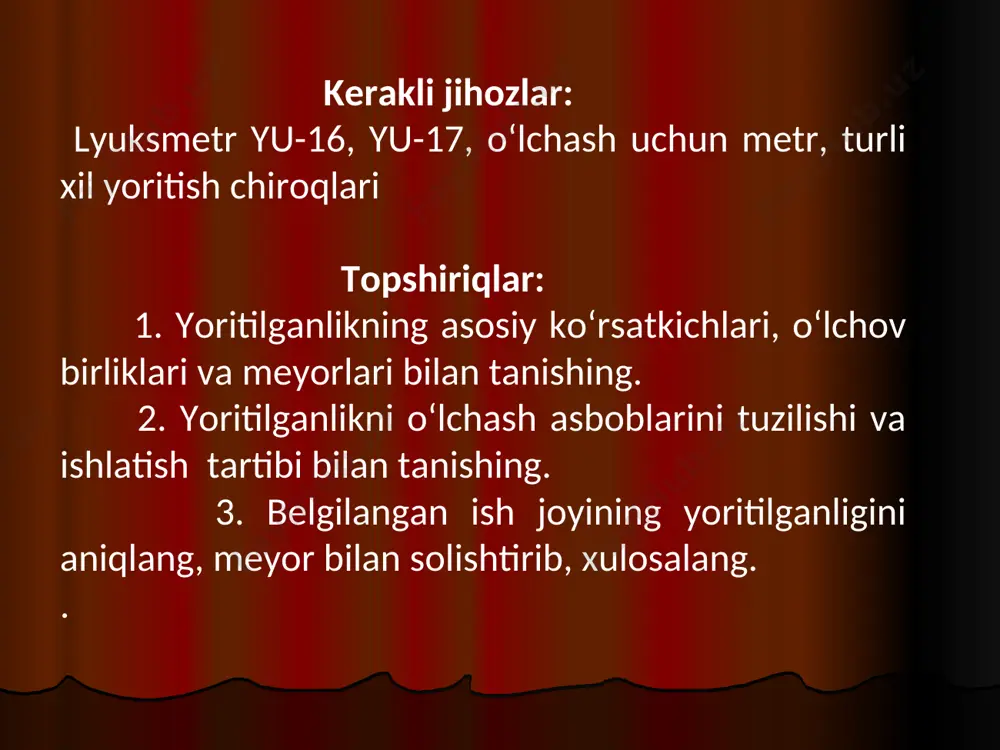

powerpoint presentation “hayot faoliyat xavfsizligi” fanidan amaliy mashg‘ulot № 3 mavzu: ishlab chiqarishda tabiiy va sun’iy yoritilganligini aniqlovchi asboblar bilan tanishish ishning maqsadi: ish joylarining yoritilganlik meyorlari va yoritilganlikni aniqlovchi asboblar bilan tanishish, ish joylari yoritilganligini aniqlash bo‘yicha amaliy ko‘nikmalar hosil qilish. mashg‘ulot rejasi: 1.umumiy ma’lumotlar. 2. yoritilganlikni o‘lchash asboblari. 3. ishni bajarish tartibi. kerakli jihozlar: lyuksmetr yu-16, yu-17, o‘lchash uchun metr, turli xil yoritish chiroqlari topshiriqlar: 1. yoritilganlikning asosiy ko‘rsatkichlari, o‘lchov birliklari va meyorlari bilan tanishing. 2. yoritilganlikni o‘lchash asboblarini tuzilishi va ishlatish tartibi bilan tanishing. 3. belgilangan ish joyining yoritilganligini aniqlang, meyor bilan solishtirib, xulosalang. . umumiy ma’lumotlar ishlab chiqarish xonalari va ish joylarini yoritish sun’iy va tabiiy usulda amalga oshiriladi. ish joylarini sun’iy yoritishning asosiy ko‘rsatkichlariga yoritilganlik, yorug‘lik oqimi, yorug‘lik kuchi, ravshanlilik, yorug‘likni yutish, qaytarish, o‘tkazish koeffitsiyentlari, yoritilganlikni pulsatsiya va notekislik koeffitsiyenti, fon, kontrast kabilar kiradi. tabiiy yoritilganlik esa tabiiy yoritilganlik koeffitsiyenti bilan baholanadi. yoritilganlikning meyoriy miqdori …

2 / 29

yu-16 lyuksmetri eng keng tarqalgan bo‘lib, u o‘lchagich korpusidan, o‘lchov mexanizmi shkalasidan, korrektor va fotoelementlardan tashkil topgan bo‘ladi. lyuksmetrning ishlash prinsipi yorug‘lik oqimining fotoelementlarga ta’siri natijasida, lyuksmetr zanjirida elektr toki hosil bo‘lishiga asoslangan. hosil bo‘lgan tok ta’sirida lyuksmetrning ko‘rsatkichi (yu-16 lyuksmetrida «quyoncha») harakatlanib, shkalada yoritilganlikning miqdorini «lyuks» da ko‘rsatadi. . yu-16 lyuksmetri. 1-fotoelement; 2-filtr; 3-galvanometr shkalasi; 4-ravshanlilikni aniqlagich; 5-qopqoq shu sababli yoritilganlikning miqdori lyuksmetr fotoelementlariga tushadigan yorug‘lik oqimining miqdoriga bog‘liqdir. har bir lyuksmetrga qo‘shib-ajratgich bo‘lib, u yoritilganlikning o‘lchash oralig‘ini o‘rnatish uchun xizmat qiladi. yu-16 lyuksmetrning qo‘shib-ajratkichi 0-25 lk, 0-100 lk va 0-500 lk oraliqlarida o‘rnatilishi mumkin. qo‘shib-ajratkichning har bir holati uchun 50 bo‘limdan iborat shkala to‘g‘ri keladi. bundan tashqari yu-16 lyuksmetri fotoelementi yorug‘lik filtri-«so‘ndiruvchi» bilan ta’minlangan bo‘lib, u yordamida 5000 lk.gacha bo‘lgan yoritilganlikni o‘lchash mumkin. ushbu filtr asosan yoritilganlik 500 lk.dan yuqori bo‘lgan hollarda ishlatiladi lyuksmetrlar meyor darajasida ishlashi uchun ular +45 0s yoki –40 0s harorat va 80% nisbiy …

3 / 29

diatsiya – eletromagnit to‘lqin asosida tarqaladi. 300000 km/sek tezligi bilan va yer yuzasiga to‘g‘ri va tarqaluvchi radiatsiya shaklida tushadi. lyuksimetr yu-16, yu-116 lyuksmetr yu-116 cho’g’lanma lampalar va tabiiy yorug’liq orqali hosil bo’lgan yoritilganlikni o’lchash uchun mo’ljallangandir. lyuksimetr yu-16, yu-116 lyuksmetr – o’lchash asbobi va qoplamali alohida fotoelementdan tashkil topgan. asbobning ikkita shkalasi bor, biri 0 dan 30 lk gacha, ikkinchisi 0 dan 100 lk gacha o’lchashga mo’ljallangan. tabiiy yoritilganlik sun’iy yoritilganlik sun’iy yoritilganlik har bir shkalada nuqtalar bilan o’lchov diapazonining boshlanishi ko’rsalgan; 0-100 shkalasida bu nuqta 20 belgisining, 0-30 shkalasida esa 5 belgisining ustida joylashgan asbob strelkaning nol holatiga keltirish imkonini beruvchi korrektorga ega. selenli fotoelementining asbobga ulash joyi korpusning yondevorida joylashgan. fotoelement plasmassadan yasalgan korpus ichida bo’lib, o’lchovchi asbobga rozetkali shnur yordamida birikadi,bu o’z navbatida birikish polyarligi to’g’ri bo’lishini ta‘minlaydi /mabodo teskari ulansa asbob ko’rsatmaydi/. har bir shkalada nuqtalar bilan o’lchov diapazonining boshlanishi ko’rsalgan; 0-100 shkalasida bu nuqta 20 …

4 / 29

da qo’llanadi. bu uch qoplamadan har biri “k” qoplamasi bilan birga uchta yorug’lik yutuvchi hosil qiladi. bundan maqsad, asbobning o’lchash diapozonini mos ravishda 10, 100, 1000 marta oshirishdir. asbobni ishga tayyorlash maqsadida uni gorizontal holatga strelkani esa nol holatiga keltiring. bu ish fotoelement asbobdan uzib qo’yilgan holatda bajariladi. yorug‘likni kuchini o‘lchaydigan asbob lyuksimetr hisoblanadi. u sun’iy va tabiiy yorug‘likni o‘lchaydi va birligi lyuks deb ataladi. tabiiy yorug’likda, tsexlardagi yoritilganlik juda keng chegaralarda o’zgaradi. bu o’zgarishlar kunning vaqti, yilning fasli, joyning geografik kengligi, meteorologik omillari, yer yuzasining nur qaytarish xususiyati va boshqalar bilan belgilanadi. shuning uchun,tabiiy yorug’likni ish joylarida yoritilganliknininig absolyut kattaligi sifatida ifodalash mumkun.tabiiy yoritilganlikni me‘yorlovchi kattalik sifatida, nisbiy kattalik bo’lishi tabiiy yoritilganlik koeffitsienti qabul qilingan. bu ishlab chiqarish xonasi ichidagi yoritilganlikni /yei/, shu vaqtining o’zida tashqarida gorizantal yuzada o’lchangan yoritilganlikka /yet/ nisbati bilan foizlarda o’lchanadigan kattalikdir. tabiiy yoritilganlik tabiiy yoritilganlik koeffitsienti quyidagi omillar asosida aniqlanadi: ko’zda bajariladigan ishning tabiati …

5 / 29

qarshisida 30 karrali o’lchash diapozonlarining eng katta qiymatlari ko’rsatilgan / 0dan 30gacha bo’lgan shkaladan foydalaniladi. asbobning tegishli shkalasidan o’qilgan qiymatlarni “m” , “r” va “t” qoplamalarida ko’rsatilgan kamaytirish koeffitsientlariga ko’paytirish kerak. lyuksmetr lyuksmetrni uzoq vaqt to’g’ri ishlashini ta‘minlash uchun selenli fotoelementini ortiqcha yoritganlikdan asrash, qoplamalarining to’g’ri tanlanishiga ahamiyat berish talab etiladi. shu maqsadda, o’lchanayotgan yoritganlik qiymati noaniq bo’lsa, o’lchashni eng katta diapozonli “kt” qoplamasidan boshlash kerak. ishni bajarish tartibi: lyuksmetr yu-116ning tuzilishi bilan tanishib chiqing laboratoriyada derazada 1,2,3,4,5 m masofalarda poldagi belgilar bo’yicha yoritganlikni o’lchang. bunda stol balandligida / 0.8m / fotoelement yuzasini tepaga qaratib polga parallel holda ushlang. shu vaqtning o’zida tashqaridagi yoritilganlik ham o’lchanadi. formula /3/ bo’yicha o’lchangan beshta nuqtaning har biri uchun tabiiy yoritilganlik koeffitsienti ye ni hisoblang. olingan qiymatlar bo’yicha uning o’zgarishi grafigini chizing. 2- jadvaldan foydalanib, tabiiy yoritilganlik koeffitsienti qiymati va yoritish sistemasi bo’yicha oynadan 1,2,3, m va h.k. uzoqlikda bajariladigan ishning turi va razryadini …
