1 / 29

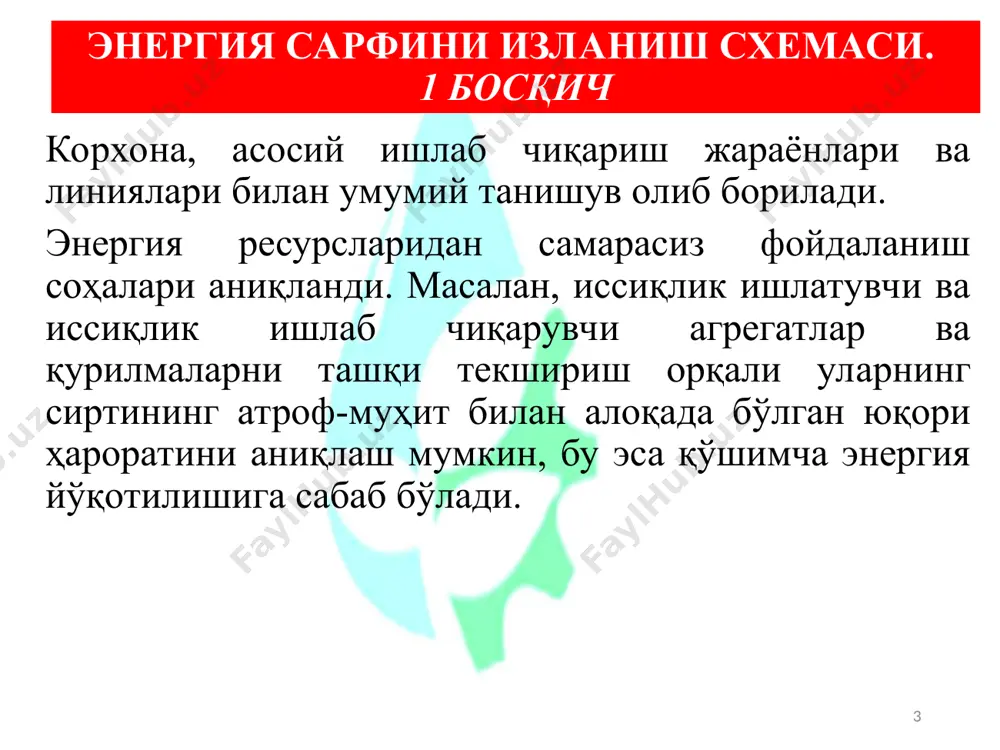

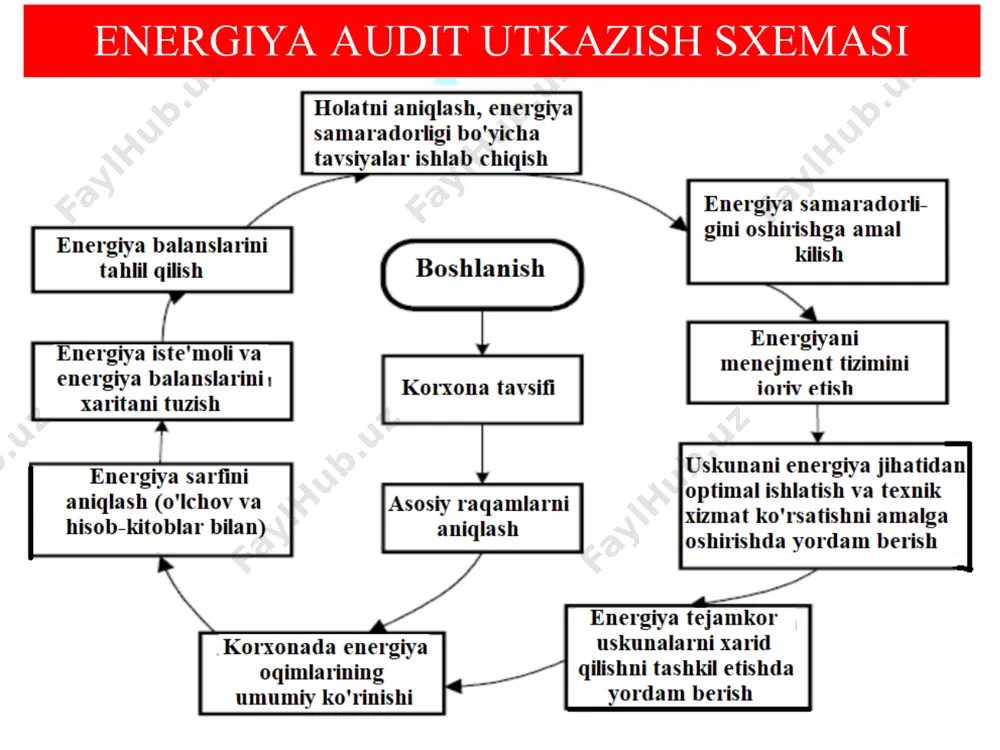

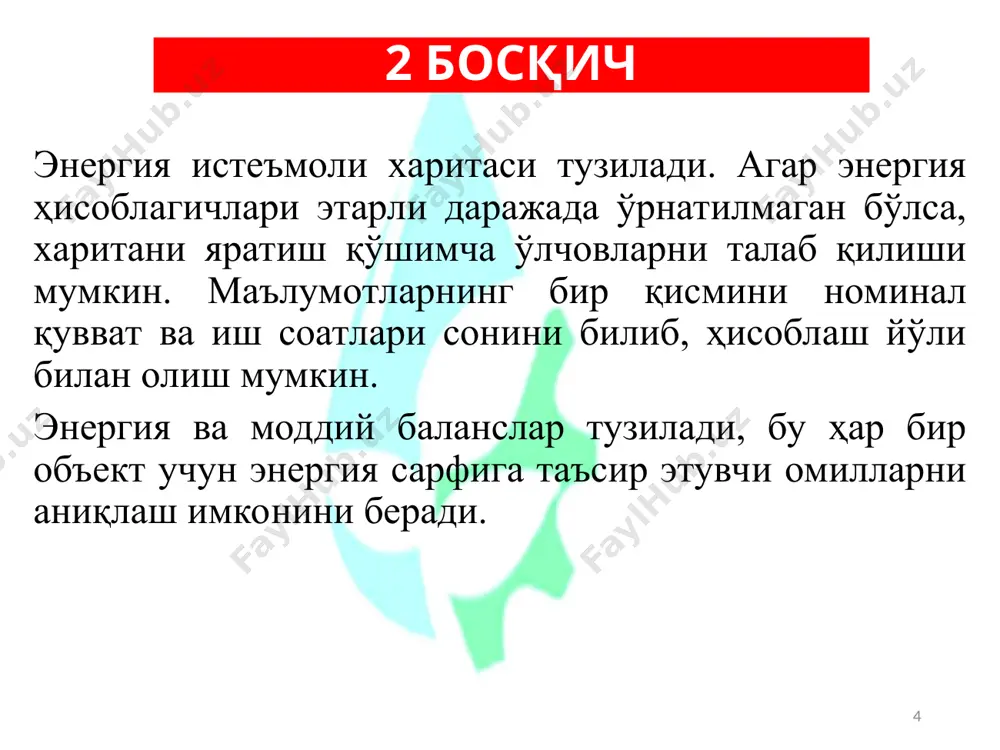

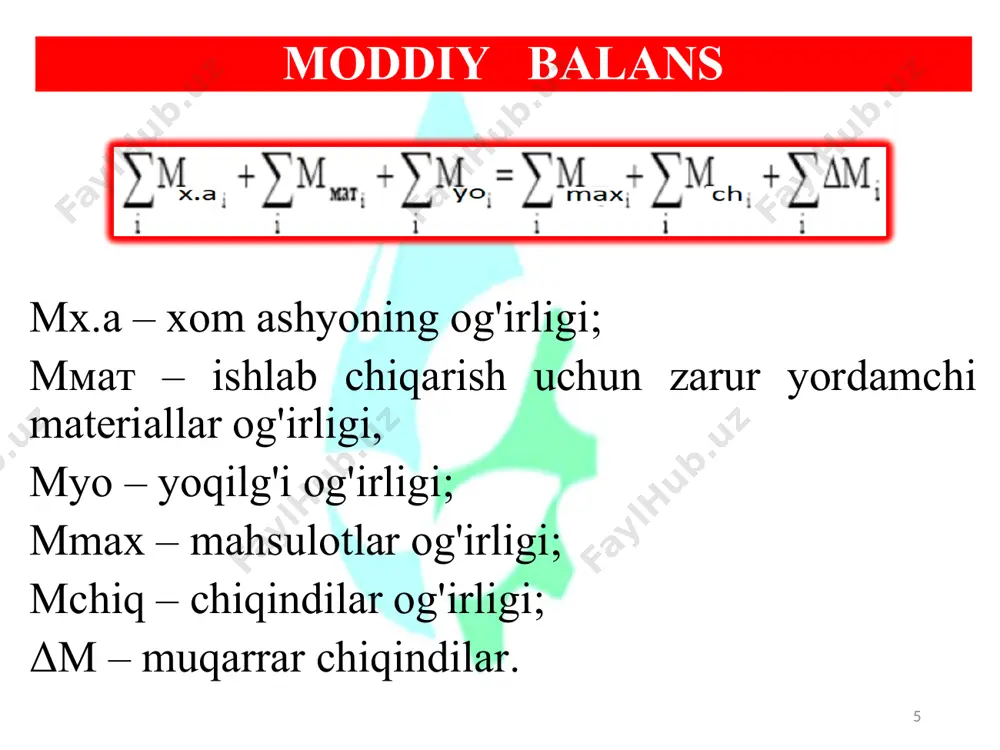

слайд 1 electr ta’minot va qayta tiklanuvchan energiya manabalari kafеdrasi dotsenti бабаев азиз галибович энергия менежмент назорат воситалари 5 маъруза энергия менеджменти фан: * energiya audit utkazish sxemasi энергия сарфини изланиш схемаси. 1 босқич корхона, асосий ишлаб чиқариш жараёнлари ва линиялари билан умумий танишув олиб борилади. энергия ресурсларидан самарасиз фойдаланиш соҳалари аниқланди. масалан, иссиқлик ишлатувчи ва иссиқлик ишлаб чиқарувчи агрегатлар ва қурилмаларни ташқи текшириш орқали уларнинг сиртининг атроф-муҳит билан алоқада бўлган юқори ҳароратини аниқлаш мумкин, бу эса қўшимча энергия йўқотилишига сабаб бўлади. * * 2 босқич энергия истеъмоли харитаси тузилади. агар энергия ҳисоблагичлари этарли даражада ўрнатилмаган бўлса, харитани яратиш қўшимча ўлчовларни талаб қилиши мумкин. маълумотларнинг бир қисмини номинал қувват ва иш соатлари сонини билиб, ҳисоблаш йўли билан олиш мумкин. энергия ва моддий баланслар тузилади, бу ҳар бир объект учун энергия сарфига таъсир этувчи омилларни аниқлаш имконини беради. * * moddiy balans мx.a – xom ashyoning og'irligi; ммат – ishlab chiqarish …

2 / 29

дастурнинг бажарилишини назорат қилади. менежер электр энергияси ишлаб чиқарувчи қурилмалар, электр узатиш тизимлари ва энергия сарфлайдиган жараёнлар ва қурилмаларнинг ишлаш тамойиллари билан билиши керак. менежер, шунингдек, тасдиқланган иш режасига мувофиқ, уни танлаш ва сотиб олишга ёрдам берадиган, энергия тежайдиган ускуналарни сотадиган ташкилот ва фирмаларни билиши керак. * * * elektr tarmog'ining quvvat sarfi analizatori uch fazali 3 yoki 4 simli, nosimmetrik yoki assimetrik elektr tarmog'ining barcha asosiy parametrlarini o'lchash uchun mo'ljallangan. quvvat analizatori voltmetr, ampermetr, vattmetr - faol quvvat varmetr - reaktiv quvvat * * raqamli kontaktli va kontaktsiz termometr иссиқлик энергияси, кимё, металлургия ва бошқа соҳаларда ҳароратни ўлчаш учун мўлжалланган кичик ўлчамли 2 каналли рақамли (электрон) термометр профессионал даражадаги портатив рақамли пирометр. махсус саноат фойдаланиш учун мўлжалланган - у икки томонлама лазерли кўриш билан жиҳозланган, контактни ва контактсиз усуллар ёрдамида ҳароратни ўлчайди, қабул қилинган маълумотларни усб порт орқали компютерга узатиш мумкин. яхши ўлчаш аниқлигини таъминлайди. ҳарорат оралиғи: -50 .. …

3 / 29

or * teplovisorda skanerlash ултратовушли суюқлик оқим ўлчагичи portaflow 330 a + b testo 340 so2 газ анализатори ўлчов инстру-мент номи, маркаси функцияси қисқа тавсифи ишлаб чиқарилган электр анали-затор ar.5 электр энергия миқдори ва сифати таҳлили. 220/380 в уч фазали тармоқларнинг, ҳам юқори кучланиш ли-ниянинг параметрларни регистрация қилиш circutor grup, испания тахометр цифрли км6003 айланиш тезлигини ўлчаш айланиш частотаси 3-99999 об/мин англия энергия аудити портатив лабораториясида асбобларнинг минимал таркиби 3 фазада ток ва кучланишни ўлчайдиган ва қайд қилувчи электр анализатор, актив ва реактив қувват, истеъмол қилинган фаол ва реактив электр энергияси; электр энергиянинг қувват сифати анализатори; электр изоляция синов қурилмаси; топраклама (заземление) синов қурилмаси; учиргич воситаларнинг контактга қаршилик микроомметр электр энергия сарфини ҳисоблаш қуйидаги вазиятлар учун керак: а) истеъмолчи электр таъминотчи ташкилотлар билан пуллик ҳисоб – китоб қилганда; б) cos ϕ белгиланган қийматдан кам бўлса жарима ундуриш учун ёки белгиланган қийматдан катта бўлса айирмаларни ўрнатиш учун cos ϕ= 0.92–0.95 бўлиши …

4 / 29

ансформатор тармоқларда 4 ўтказгичли уч элементли ҳисоблагичлар қўлланилади. электр энергия ҳисоблагичлари учта асосий ҳисоб параметрлари билан тавсифланади: ҳисоблагичнинг доимийси схм қатнашувчиси сифатида таърифи, коэффиценти к ва узатиш сони а дир. ҳисоблагич доимийси схм қатнашувчиси сифатида таърифи ватт-секунд, ватт-соат, квт-соатлар билан белгиланиб, асбоб дискининг бир айланишига тенгдир. ҳисоблагич коэффиценти к –бунда сарфланган электр энергияни квт соатда олиш учун ҳисоблагич кўрсаткичини кўпайтириши керак бўлган сон. ҳисоблагич узатишлар сони а – бу ҳисоблагич кўрсаткичи 1 квт соатга ўзгариши учун, дискнинг айланишлар сони. с= 3600*1000/a ҳисоблагичнинг конструкциясига қараб ҳисоблагич коэффиценти к ҳар хил аскуэнинг электр ҳисоблагичлари аскуэни ишлатиш жараёнида олинган ёқилғи-энергетика ресурсларини истеъмол қилиш (ишлаб чиқариш) тўғрисидаги маълумотлар, уларни кейинги таҳлил қилиш ишлаб чиқаришни қайта қуриш, энергия йўқотилишини камайтирилади. автоматлаштирилган тизим - маълумотлар алмашинувини автоматлаштириш асосида бошқарув қарорларини ишлаб чиқиш учун ташкилий-техник воситалар тўплами. электр энергиясини тижорат ҳисоби - бу истеъмолчи ва энергия сотувчи компания ўртасидаги ўзаро ҳисоб-китобларда этказиб берилган ва истеъмол қилинган электр …

5 / 29

а – 1.5 марта ва бир фазали ҳисоблагичларда эса – 2 марта кўп бўлмаслиги керак. ток трансформатори билан ишлаётган ҳисоблагичнинг юкланиши, агар ток трансформатори-нинг аниқлик синфи 0.5 бўлса, трансформатор номинал токидан 110% ошмаслиги керак. агар ток трансформаторининг аниқлик синфи 1,0 бўлса, 100% номинал токдан ошмаслиги шарт. юқоридаги ҳисобга олиб ток трансформатори токлашда, ҳисобла-гичдан юкланиш 0,5а дан тушиб кетмаслигини ҳам ҳисобга олиш керак. чунки кам юкланишда ҳисоблагичларнинг нисбий хатолиги ошиб кетиб, энергия ҳисоблашда нотўғрилига олиб келади. агар ток трансформаторининг 25% ли юкланишда иккинчи ўрамдаги ва ҳисоблагичдаги ток 0,5а дан ошмаса, бундай ток трансформаторлари трансформациялаш коэффициенти амалиётда ошиб кетган ҳисобланади. шунинг учун ток трансформаторларининг трансформациялаш коэффициенти ҳисоб шартига кўра ошиб кетишига йўл қўймаслик керак. ток трансформатолари ток трансформаторининг номинал кучланиши, шу ток трансформатори ўрнатиладиган электр тармоғи участкаси ишчи кучланишига тенг бўлиши керак. ток трансформаторини танлашда яна шуниси ҳам аҳамиятлики, қаршилик бўйича трансформатор юкланиши, занжир қаршилигидан кам бўлмаслиги керак. ток трансформаторларини танлашда яна …
