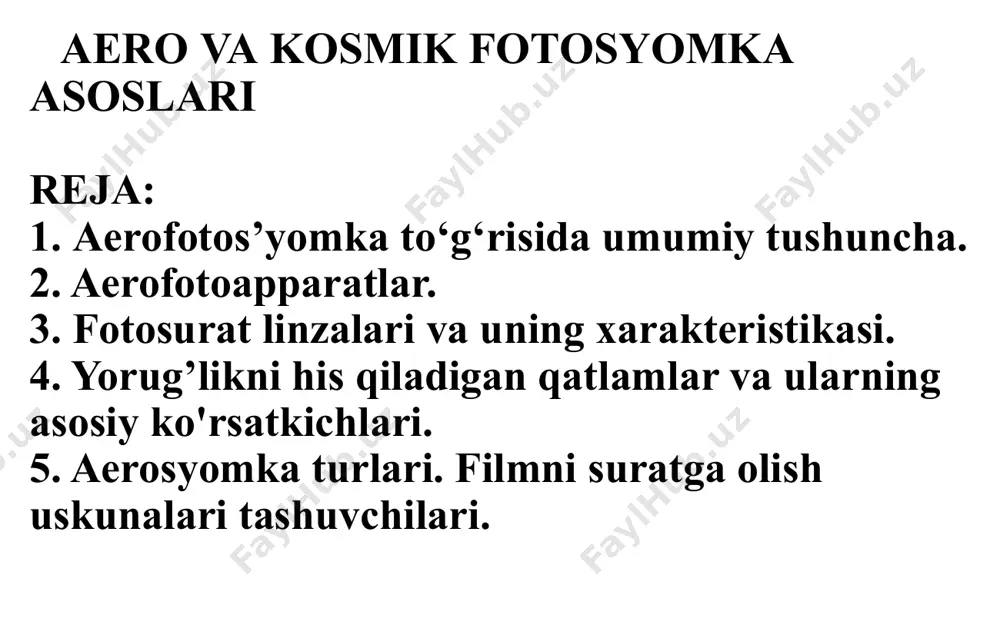

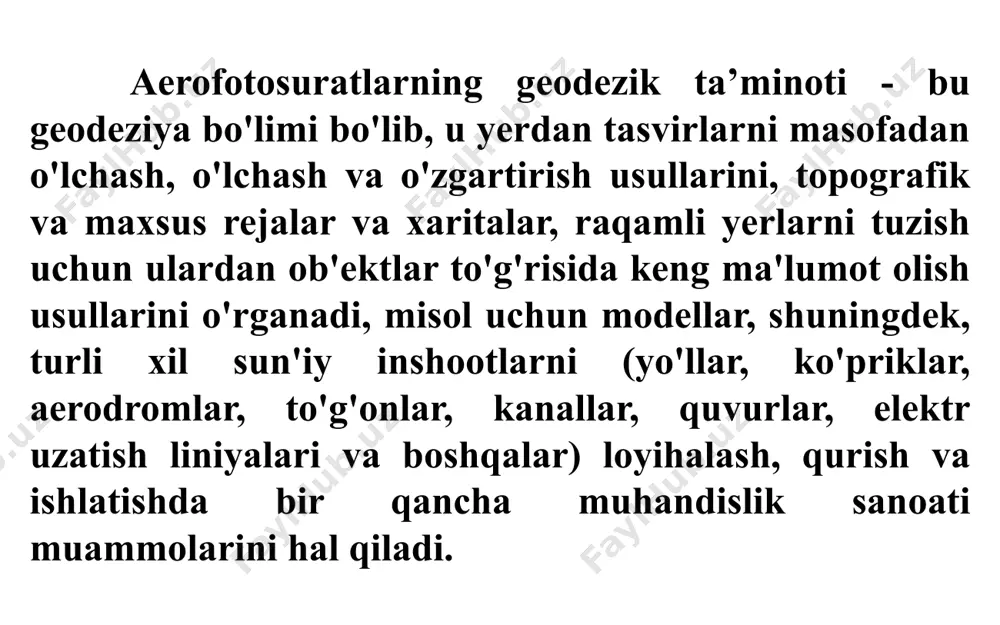

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi «tiqxmmi» mtu “geodeziya va geoinformatika” kafedrasi katta o’qituvchisi abdiramanov rashid duschanovichning aerofotosuratlarning geodezik ta’minoti fanidan ma’ruzasi toshkent - 2022 aero va kosmik fotosyomka asoslari reja: 1. aerofotos’yomka to‘g‘risida umumiy tushuncha. 2. aerofotoapparatlar. 3. fotosurat linzalari va uning xarakteristikasi. 4. yorug’likni his qiladigan qatlamlar va ularning asosiy ko'rsatkichlari. 5. aerosyomka turlari. filmni suratga olish uskunalari tashuvchilari. aerofotosuratlarning geodezik ta’minoti - bu geodeziya bo'limi bo'lib, u yerdan tasvirlarni masofadan o'lchash, o'lchash va o'zgartirish usullarini, topografik va maxsus rejalar va xaritalar, raqamli yerlarni tuzish uchun ulardan ob'ektlar to'g'risida keng ma'lumot olish usullarini o'rganadi, misol uchun modellar, shuningdek, turli xil sun'iy inshootlarni (yo'llar, ko'priklar, aerodromlar, to'g'onlar, kanallar, quvurlar, elektr uzatish liniyalari va boshqalar) loyihalash, qurish va ishlatishda bir qancha muhandislik sanoati muammolarini hal qiladi. aerofotosuratlarning geodezik ta’minoti geodeziya bilan bir xil masalalarni ko'rib chiqadi, lekin buning uchun ob'ektlarning …

2 / 43

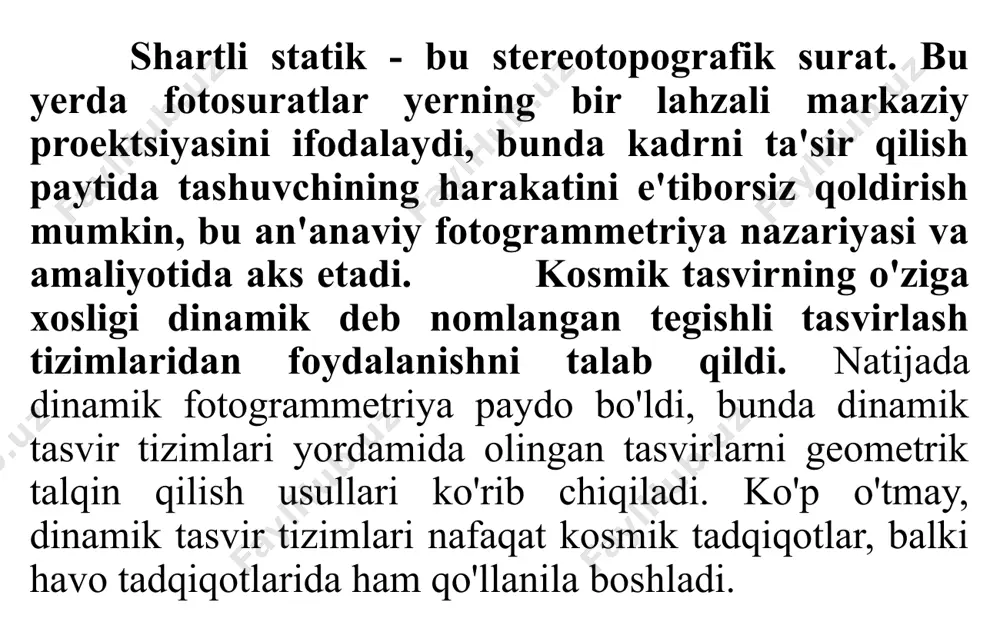

asini ifodalaydi, bunda kadrni ta'sir qilish paytida tashuvchining harakatini e'tiborsiz qoldirish mumkin, bu an'anaviy fotogrammetriya nazariyasi va amaliyotida aks etadi. kosmik tasvirning o'ziga xosligi dinamik deb nomlangan tegishli tasvirlash tizimlaridan foydalanishni talab qildi. natijada dinamik fotogrammetriya paydo bo'ldi, bunda dinamik tasvir tizimlari yordamida olingan tasvirlarni geometrik talqin qilish usullari ko'rib chiqiladi. ko'p o'tmay, dinamik tasvir tizimlari nafaqat kosmik tadqiqotlar, balki havo tadqiqotlarida ham qo'llanila boshladi. 1. aerofotos’yomka to‘g‘rsiida umumiy tushuncha aerofotosuratning eng muhim dasturlaridan biri bu havo va kosmik suratga olish, ya'ni samolyotlardan - samolyotlar, vertolyotlar, sun'iy yer yo'ldoshlari va boshqalardan yer yuzining tasvirini olishdir. aerosyomka - bu hududning rejalari va xaritalarini tuzish uchun keyinchalik foydalanish maqsadida havo negativlari va aerofotograflar yoki raqamli tasvirlarni olish bo'yicha ishlar to'plami. "havo surati" atamasi bir-biriga bog'liq bo'lgan bir qancha jarayonlarni birlashtiradi, xususan: - parvozlarni tekshirish ishlari, shu jumladan aerosyomka uchun texnik shartlarni ishlab chiqish, loyiha tuzish va uni bajarish; an'anaviy bo'lsa, dala fotosuratlari …

3 / 43

gativlarining metrik va fotometrik xarakteristikalari ko'p jihatdan aerosyomka uchun texnik shartlarning bajarilishiga va fotomateriallar va optik tizimlarning havodan suratga olishda ishlatiladigan parametrlarni tanlashga bog'liq. havo negativlarining aniqligi va sifati, o'z navbatida, ulardan tuzilgan xaritalar va rejalarning sifatini, fotogrammetrik ishlov berish vaqtini, ishni tashkil qilishni va boshqalarni aniqlaydi. to'liq aeronegativlarni olish va ulardan samarali foydalanish uchun parvozlarni tekshirish ishlarini va birinchi navbatda ularning parametrlarini butun topografik va geodezik ishlab chiqarishni tashkil etish bilan muvofiqlashtirish zarur. an'anaviy aerosyomkadan farqli o'laroq, raqamli aerosyomka turiga bog'liq bo'lgan ikkita texnologiya yordamida amalga oshiriladi raqamli kameralar: - ccd o'lchagichlari bo'lgan kameralar ishlatilgan, ikkita gps + ins tizimlari, ya'ni global joylashishni aniqlash tizimi va inertial tizim, ccd o'lchagich tasvirining kosmosdagi joylashishini istalgan vaqtda aniqlash uchun mo'ljallangan, havodagi tadqiqot ishlari. bu tasvirlash tizimi ko'pincha kosmik tadqiqotlarda ham qo'llaniladi. bort kompyuteri va dasturiy ta'minoti gps qabul qiluvchisidan ma'lumotlarni va ins - inertial tizimdan ma'lumotlarni qayta ishlashni birlashtirishga va ular …

4 / 43

a texnologiyasidagi muammo shundaki, katta matritsali massivlarni ishlab chiqarish qiyin. shuning uchun, ular birlashadi: ular hududdagi bir nechta kichiklardan katta panjaralar yasaydilar. masalan, to'rt linzali maqsad to'rtta alohida tasvirni hosil qiladi, ular markaziy proektsiyaga aylanadi va avtomatik ravishda tikiladi. bunday tasvirlar mavjud analitik ishlov berish dasturlari yordamida qayta ishlanadi. raqamli aerosyomka natijasida raqamli aerofotograflar, shuningdek, parvozda yozilgan tashqi yo'nalish elementlari (chiziqli - xs, ys, zs - suratga olish markazining koordinatalari; burchakli - a, ω, χ - kameraning koordinata o'qlariga nisbatan yo'nalishi) aniqlanadi. relyef tasviri qurilgan markaziy dizayn qonunlariga muvofiq, havo manfiysi (aerofoto) bir qancha buzilishlarni o'z ichiga oladi, ularning qiymatlari optik o'qning burilish burchagi bilan belgilanadi. aerokamera va erning tebranishi. bu buzilishlarni bartaraf etish ularni fotogrammetrik qayta ishlash jarayonida, xususan - transformatsiya deb ataladigan fotografik yoki raqamli transformatsiya jarayonida amalga oshiriladi. shu nuqtai nazardan, bajarilgan ishlarni kartografik (topografik) qo'llab-quvvatlash uchun aerofotofotlardan dastlabki o'zgarishsiz foydalanish, bu buzilishlar ta'siri bilan cheklangan. havodan …

5 / 43

ogiyasini belgilaydi, samaradorlikka sezilarli ta'sir qiladi, fotogrammetrik konstruktsiyalarning aniqligi va ularni ta'minlash bo'yicha dala ishlari ko'lami. aerosyomka maxsus jihozlangan uchish uskunalarida topografik -geodezik yoki yerni boshqarish xizmatlarining ixtisoslashtirilgan bo'linmalari tomonidan amalga oshiriladi. 2. aerofotoapparatlar aerofotosuratlarni olishning asosiy vositasi-bu yuqori aniqlikdagi optik-mexanik va elektron qurilma-aerokamera (afa). afada fokuslovchi qurilmalar yo'q, chunki suratga olish balandligi har doim giperfokal masofadan katta (1.6). zamonaviy afa turlari va dizaynlari har xil, lekin ularning hammasida bitta asosiy diagramma mavjud. ularning asosiy birliklari korpus, konus, kaset va buyruq qurilmasi (1.1-rasm). afa tanasi (1) kameraning barcha qismlarining ishlashini ta'minlaydigan mexanizmlarni joylashtirish uchun ishlatiladi - kadr taymer, soat, sath, fokus uzunligining raqamli indeksi va boshqalar. tananing yuqori qismida qo'llaniladigan ramka, uning tekisligi linzalarning asosiy fokus tekisligiga to'g'ri keladi. afa konusi (2) tananing pastki qismiga biriktirilgan va optik tizimni o'z ichiga oladi, unga linzalar, yorug'lik filtrlari, tasvirni almashtirish kompensatori va boshqalar kiradi. 1.1-rasm. aerokameraning sxematik tasviri kasseta (3) fotografik plyonkani …
