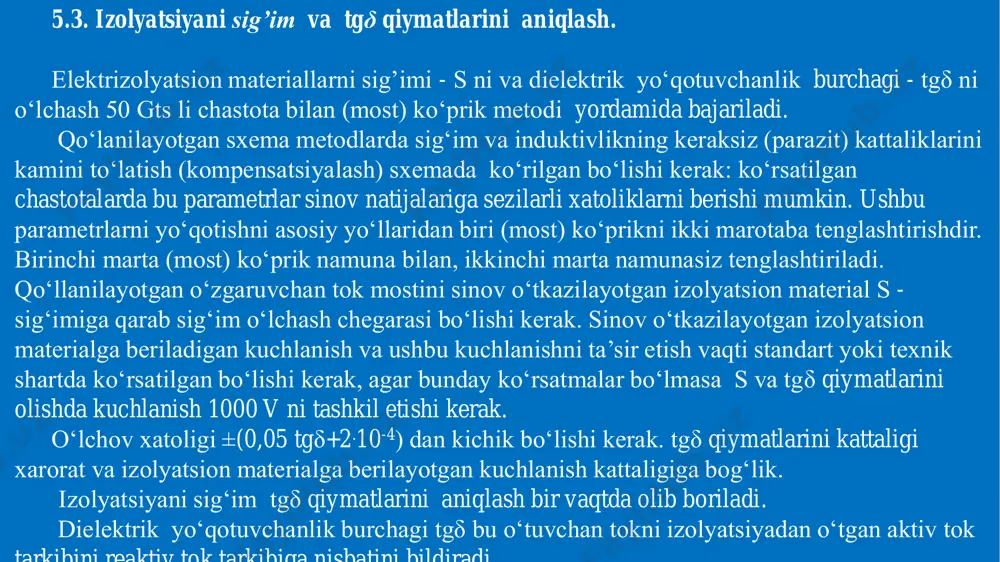

презентация powerpoint ma’ruza№ 9-10 izolyatsiyani sigʻim, tgδ qiymatlarini aniqlash. reja: 1. izolyatsiyani sigʻim va tgδ qiymatlarini aniqlash. 2. yuqori kuchlanish sinovlari. 5.3. izolyatsiyani sig’im va tgδ qiymatlarini aniqlash. elektrizolyatsion materiallarni sig’imi - s ni va dielektrik yoʻqotuvchanlik burchagi - tgδ ni oʻlchash 50 gts li chastota bilan (most) koʻprik metodi yordamida bajariladi. qoʻlanilayotgan sxema metodlarda sig‘im va induktivlikning keraksiz (parazit) kattaliklarini kamini toʻlatish (kompensatsiyalash) sxemada koʻrilgan boʻlishi kerak: koʻrsatilgan chastotalarda bu parametrlar sinov natijalariga sezilarli xatoliklarni berishi mumkin. ushbu parametrlarni yoʻqotishni asosiy yoʻllaridan biri (most) koʻprikni ikki marotaba tenglashtirishdir. birinchi marta (most) koʻprik namuna bilan, ikkinchi marta namunasiz tenglashtiriladi. qoʻllanilayotgan oʻzgaruvchan tok mostini sinov oʻtkazilayotgan izolyatsion material s - sig‘imiga qarab sig‘im oʻlchash chegarasi boʻlishi kerak. sinov oʻtkazilayotgan izolyatsion materialga beriladigan kuchlanish va ushbu kuchlanishni ta’sir etish vaqti standart yoki texnik shartda koʻrsatilgan boʻlishi kerak, agar bunday koʻrsatmalar boʻlmasa s va tgδ qiymatlarini olishda kuchlanish 1000 v ni tashkil etishi …

2 / 11

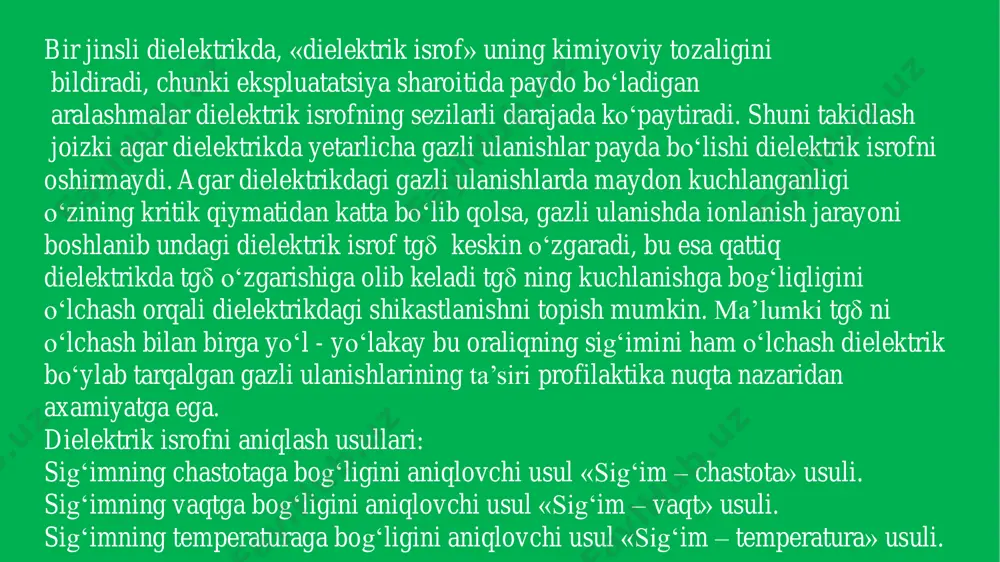

elektrikda, «dielektrik isrof» uning kimiyoviy tozaligini bildiradi, chunki ekspluatatsiya sharoitida paydo boʻladigan aralashmalar dielektrik isrofning sezilarli darajada koʻpaytiradi. shuni takidlash joizki agar dielektrikda yetarlicha gazli ulanishlar payda boʻlishi dielektrik isrofni oshirmaydi. agar dielektrikdagi gazli ulanishlarda maydon kuchlanganligi oʻzining kritik qiymatidan katta boʻlib qolsa, gazli ulanishda ionlanish jarayoni boshlanib undagi dielektrik isrof tgδ keskin oʻzgaradi, bu esa qattiq dielektrikda tgδ oʻzgarishiga olib keladi tgδ ning kuchlanishga bogʻliqligini oʻlchash orqali dielektrikdagi shikastlanishni topish mumkin. ma’lumki tgδ ni oʻlchash bilan birga yoʻl - yoʻlakay bu oraliqning sigʻimini ham oʻlchash dielektrik boʻylab tarqalgan gazli ulanishlarining ta’siri profilaktika nuqta nazaridan axamiyatga ega. dielektrik isrofni aniqlash usullari: sigʻimning chastotaga bogʻligini aniqlovchi usul «sigʻim – chastota» usuli. sigʻimning vaqtga bogʻligini aniqlovchi usul «sigʻim – vaqt» usuli. sigʻimning temperaturaga bogʻligini aniqlovchi usul «sigʻim – temperatura» usuli. 5.2. yuqori kuchlanish sinovlari. sig‘im koʻprigi yordamida izolyatsion materialning s-sig‘imini va tgδ - dielektrik yoʻqotuvchanlik burchagini oʻlchashning printsipial sxemasi: 1-razryadnik 2-vibratsion galvonometr …

3 / 11

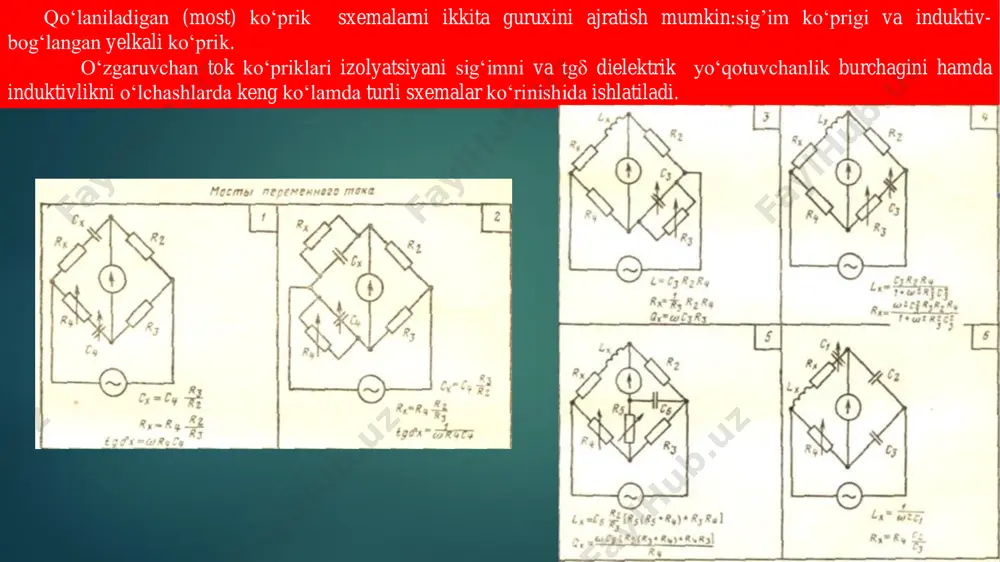

hlanish mostni yuqori sig‘imli yelkalariga toʻg‘ri keladi, chunki oʻzgaruvchan tokka qarshiligi (1/ωc) rezistorli yelka qarshiligiga qaraganda ancha katta. shuning uchun mostda katta kuchlanish borligiga qaramasdan r3 va s4 ni kattaliklarini oʻzgartirib xavfsizlikni ta’minlagan xolda mostni tenglashtirish mumkin. mostni tengligiga ikkala yelka toʻla qarshiliklari koʻpaytmalari tenglashganda erishiladi. yani: zxz4=zoz3 (1) sinalayotgan izolyatsion material sig‘imini ketma-ket ekvivalent ulanish yoʻli bilan oʻlchanayotgan boʻlsa: zx = rs - i *(1/ωcs); z0 = - i *(1/ωc0); z3 = r3 z4 = 1/(1/r4+iωc4) = r4(1- iωc4 r4)/1+(ωc4 r4) 2 endi qiymatlarni (1) ga olib borib qoʻyilsa (rs- i *1/ωcs) * r4(1- iωc4 r4)/1+(ωc4 r4) 2 = - i * (rs /ωc0) tenglamaning oʻng va chap tomonlarida boʻlish amalini va algebraik oʻzgarishlarni bajarib quyidagilarni olamiz: tgδ = ωcsrs = ωc4r4 cs = c0*( r4/r3) sinalayotgan izolyatsion material sig‘imini parallel ekvivalent ulanish yoʻli bilan oʻlchanayotgan boʻlsa: ekvivalent parallel ulanishda asosan sr-sig‘imni oʻlchanayotgan izolyatsion material sig‘imi sx sifatida olinadi.ekvivalent …

4 / 11

abi +100с past boʻlgan xaroratlarda tgδ ni oʻlchovlari oʻtkazilmaydi. 6-10 kv yukori kuchlanishlarda sig‘imi 0,3.10-4 dan 0,4 mkf gacha qurilmalarda va past kuchlanish 100 v da sig’imi 0,3.10-3 dan 100 mkf gacha qurilmalarda tgδ ni oʻlchash imkoniyatlari bor. elektroizolyatsion materiallar uchun tgδ=(0,0001-0,05) gacha oʻzgarishi mumkin, tgδ qancha kichik boʻlsa u yaxshi dielektrik xisoblanadi va unda energiya isrofi kam boʻladi. sinov savollari: 1. elektroizolyatsion materiallarni s va tgδ quymatlarini oʻlchashda qanday qurilmadan foydalaniladi, qiymatlarini aniqlash sxemasini chizing va qanday oʻlchov ishlari olib borilishini tushintiring ? 3. most yelkalarini tenglashtirish deganda nimani tushiniladi, oʻlchov ishlari olib borilishidagi tenglamani tushintiring 4. sinov olib borilayotgan izolyatsion material ketma-ket ekvivalent ulangandagi oʻlchov ishlari ? 5. sinov olib borilayotgan izolyatsion material parallel ekvivalent ulangandagi oʻlchov ishlari ? 6. eletroizolyatsion materiallar uchun tgδ qiymati qanday boʻlishi kerak va u nimadan darak beradi ?
