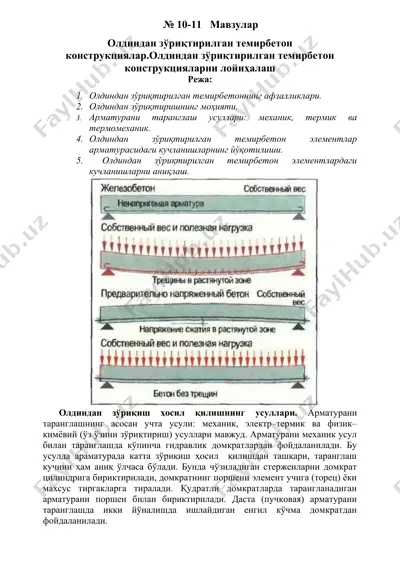

№ 10-11 мавзулар олдиндан зўриқтирилган темирбетон конструкциялар.олдиндан зўриқтирилган темирбетон конструкцияларни лойиҳалаш режа: 1. олдиндан зўриқтирилган темирбетоннинг афзалликлари. 2. олдиндан зўриқтиришнинг моҳияти. 3. арматурани таранглаш усуллари: механик, термик ва термомеханик. 4. олдиндан зўриқтирилган темирбетон элементлар арматурасидаги кучланишларнинг йўқотилиши. 5. олдиндан зўриқтирилган темирбетон элементлардаги кучланишларни аниқлаш. олдиндан зўриқиш ҳосил қилишнинг усуллари. арматурани таранглашнинг асосан учта усули: механик, электр–термик ва физик–кимёвий (ўз ўзини зўриқтириш) усуллари мавжуд. арматурани механик усул билан таранглашда кўпинча гидравлик домкратлардан фойдаланилади. бу усулда араматурада катта зўриқиш ҳосил қилишдан ташқари, таранглаш кучини ҳам аниқ ўлчаса бўлади. бунда чўзиладиган стерженларни домкрат цилиндрига бириктирилади, домкратнинг поршени элемент учига (торец) ёки махсус тиргакларга тиралади. қудратли домкратларда тарангланадиган арматурани поршен билан бириктирилади. даста (пучковая) арматурани таранглашда икки йўналишда ишлайдиган енгил кўчма домкратдан фойдаланилади. 6–расм. олдиндан зўриқтирилган темирбетон қонструкцияларни тайёрлаш нинг асосий усуллари: a – арматурани тиргакларга тираб таранглаш; б – арматурани бетонга қадаб таранглаш; i – арматурани таранглаш ва элементни бетонлаш; ii, iv – …

2 / 92

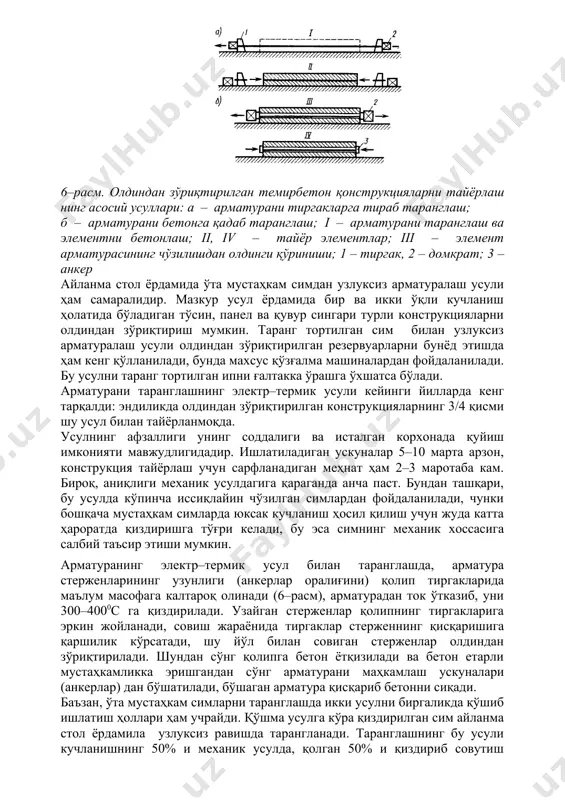

нги йилларда кенг тарқалди: эндиликда олдиндан зўриқтирилган конструкцияларнинг 3/4 қисми шу усул билан тайёрланмоқда. усулнинг афзаллиги унинг соддалиги ва исталган корхонада қуйиш имконияти мавжудлигидадир. ишлатиладиган ускуналар 5–10 марта арзон, конструкция тайёрлаш учун сарфланадиган меҳнат ҳам 2–3 маротаба кам. бироқ, аниқлиги механик усулдагига қараганда анча паст. бундан ташқари, бу усулда кўпинча иссиқлайин чўзилган симлардан фойдаланилади, чунки бошқача мустаҳкам симларда юксак кучланиш ҳосил қилиш учун жуда катта ҳароратда қиздиришга тўғри келади, бу эса симнинг механик хоссасига салбий таъсир этиши мумкин. арматуранинг электр–термик усул билан таранглашда, арматура стерженларининг узунлиги (анкерлар оралиғини) қолип тиргакларида маълум масофага калтароқ олинади (6–расм), арматурадан ток ўтказиб, уни 300–4000с га қиздирилади. узайган стерженлар қолипнинг тиргакларига эркин жойланади, совиш жараёнида тиргаклар стерженнинг қисқаришига қаршилик кўрсатади, шу йўл билан совиган стерженлар олдиндан зўриқтирилади. шундан сўнг қолипга бетон ётқизилади ва бетон етарли мустаҳкамликка эришгандан сўнг арматурани маҳкамлаш ускуналари (анкерлар) дан бўшатилади, бўшаган арматура қисқариб бетонни сиқади. баъзан, ўта мустаҳкам симларни таранглашда икки …

3 / 92

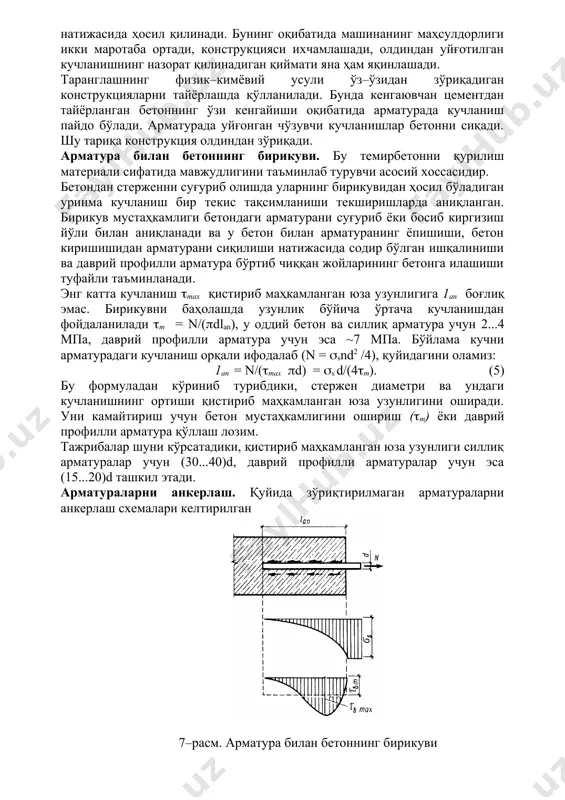

тура билан бетоннинг бирикуви. бу темирбетонни қурилиш материали сифатида мавжудлигини таъминлаб турувчи асосий хоссасидир. бетондан стерженни суғуриб олишда уларнинг бирикувидан ҳосил бўладиган уринма кучланиш бир текис тақсимланиши текширишларда аниқланган. бирикув мустаҳкамлиги бетондаги арматурани суғуриб ёки босиб киргизиш йўли билан аниқланади ва у бетон билан арматуранинг ёпишиши, бетон киришишидан арматурани сиқилиши натижасида содир бўлган ишқалиниши ва даврий профилли арматура бўртиб чиққан жойларининг бетонга илашиши туфайли таъминланади. энг катта кучланиш тах қистириб маҳкамланган юза узунлигига 1an боғлиқ эмас. бирикувни баҳолашда узунлик бўйича ўртача кучланишдан фойдаланилади т = n/(dlan), у оддий бетон ва силлиқ арматура учун 2...4 мпа, даврий профилли арматура учун эса ~7 мпа. бўйлама кучни арматурадаги кучланиш орқали ифодалаб (n = snd2 /4), қуйидагини оламиз: 1an = n/(тах d) = s d/(4т). (5) бу формуладан кўриниб турибдики, стержен диаметри ва ундаги кучланишнинг ортиши қистириб маҳкамланган юза узунлигини оширади. уни камайтириш учун бетон мустаҳкамлигини ошириш (т) ёки даврий профилли арматура қўллаш лозим. …

4 / 92

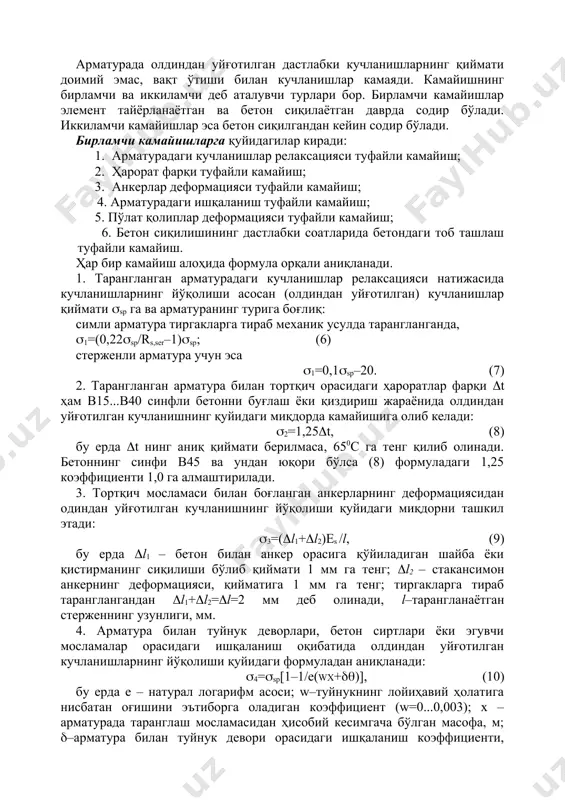

ар деформацияси туфайли камайиш; 6. бетон сиқилишининг дастлабки соатларида бетондаги тоб ташлаш туфайли камайиш. ҳар бир камайиш алоҳида формула орқали аниқланади. 1. тарангланган арматурадаги кучланишлар релаксацияси натижасида кучланишларнинг йўқолиши асосан (олдиндан уйғотилган) кучланишлар қиймати sp га ва арматуранинг турига боғлиқ: симли арматура тиргакларга тираб механик усулда тарангланганда, 1=(0,22sp/rs,ser–1)sp; (6) стерженли арматура учун эса 1=0,1sp–20. (7) 2. тарангланган арматура билан тортқич орасидаги ҳароратлар фарқи t ҳам в15...в40 синфли бетонни буғлаш ёки қиздириш жараёнида олдиндан уйғотилган кучланишнинг қуйидаги миқдорда камайишига олиб келади: 2=1,25t, (8) бу ерда t нинг аниқ қиймати берилмаса, 650с га тенг қилиб олинади. бетоннинг синфи в45 ва ундан юқори бўлса (8) формуладаги 1,25 коэффициенти 1,0 га алмаштирилади. 3. тортқич мосламаси билан боғланган анкерларнинг деформациясидан одиндан уйғотилган кучланишнинг йўқолиши қуйидаги миқдорни ташкил этади: 3=(l1+l2)es /l, (9) бу ерда l1 – бетон билан анкер орасига қўйиладиган шайба ёки қистирманинг сиқилиши бўлиб қиймати 1 мм га тенг; l2 – стакансимон анкернинг деформацияси, …

5 / 92

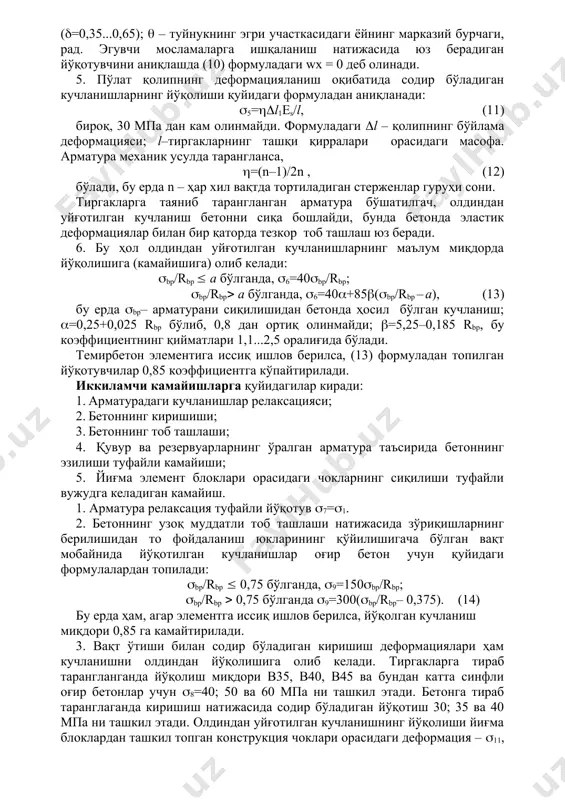

а содир бўладиган кучланишларнинг йўқолиши қуйидаги формуладан аниқланади: 5=l1es/l, (11) бироқ, 30 мпа дан кам олинмайди. формуладаги l – қолипнинг бўйлама деформацияси; l–тиргакларнинг ташқи қирралари орасидаги масофа. арматура механик усулда тарангланса, =(n–1)/2n , (12) бўлади, бу ерда n – ҳар хил вақтда тортиладиган стерженлар гуруҳи сони. тиргакларга таяниб тарангланган арматура бўшатилгач, олдиндан уйғотилган кучланиш бетонни сиқа бошлайди, бунда бетонда эластик деформациялар билан бир қаторда тезкор тоб ташлаш юз беради. 6. бу ҳол олдиндан уйғотилган кучланишларнинг маълум миқдорда йўқолишига (камайишига) олиб келади: bp/rbp a бўлганда, 6=40bp/rbp; bp/rbp a бўлганда, 6=40+85(bp/rbp – a), (13) бу ерда bp– арматурани сиқилишидан бетонда ҳосил бўлган кучланиш; =0,25+0,025 rbp бўлиб, 0,8 дан ортиқ олинмайди; =5,25–0,185 rbp, бу коэффициентнинг қийматлари 1,1...2,5 оралиғида бўлади. темирбетон элементига иссиқ ишлов берилса, (13) формуладан топилган йўқотувчилар 0,85 коэффициентга кўпайтирилади. иккиламчи камайишларга қуйидагилар киради: 1. арматурадаги кучланишлар релаксацияси; 1. бетоннинг киришиши; 1. бетоннинг тоб ташлаши; 1. қувур ва резервуарларнинг ўралган арматура таъсирида …
