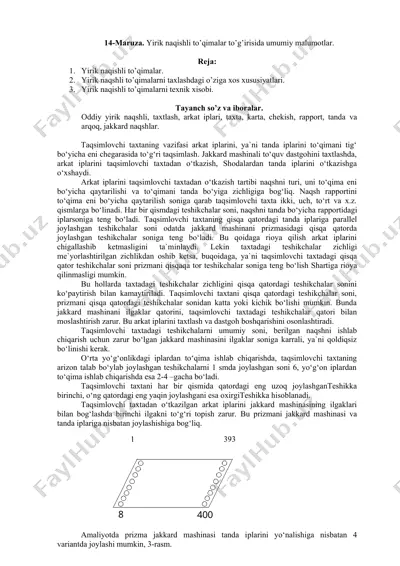

14-maruza. yirik naqishli to’qimalar to’g’irisida umumiy malumotlar. reja: 1. yirik naqishli to’qimalar. 2. yirik naqshli to’qimalarni taxlashdagi o’ziga xos xususiyatlari. 3. yirik naqishli to’qimalarni texnik xisobi. tayanch so’z va iboralar. oddiy yirik naqshli, taxtlash, arkat iplari, taxta, karta, chekish, rapport, tanda va arqoq, jakkard naqshlar. taqsimlovchi taxtaning vazifasi arkat iplarini, ya`ni tanda iplarini to‘qimani tig‘ bo‘yicha eni chegarasida to‘g‘ri taqsimlash. jakkard mashinali to‘quv dastgohini taxtlashda, arkat iplarini taqsimlovchi taxtadan o‘tkazish, shodalardan tanda iplarini o‘tkazishga o‘xshaydi. arkat iplarini taqsimlovchi taxtadan o‘tkazish tartibi naqshni turi, uni to‘qima eni bo‘yicha qaytarilishi va to‘qimani tanda bo‘yiga zichligiga bog‘liq. naqsh rapportini to‘qima eni bo‘yicha qaytarilish soniga qarab taqsimlovchi taxta ikki, uch, to‘rt va x.z. qismlarga bo‘linadi. har bir qismdagi teshikchalar soni, naqshni tanda bo‘yicha rapportidagi iplarsoniga teng bo‘ladi. taqsimlovchi taxtaning qisqa qatordagi tanda iplariga parallel joylashgan teshikchalar soni odatda jakkard mashinani prizmasidagi qisqa qatorda joylashgan teshikchalar soniga teng bo‘ladi. bu qoidaga rioya qilish arkat iplarini …

2 / 8

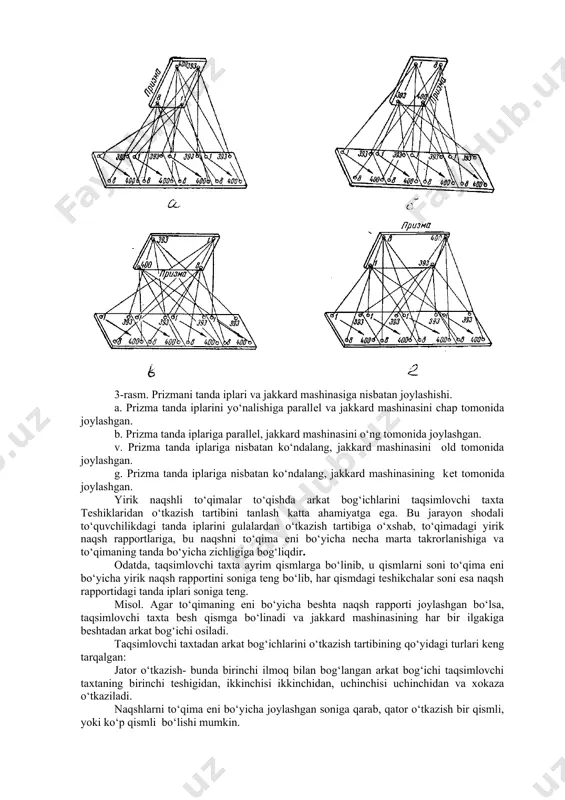

ni, berilgan naqshni ishlab chiqarish uchun zarur bo‘lgan jakkard mashinasini ilgaklar soniga karrali, ya`ni qoldiqsiz bo‘linishi kerak. o‘rta yo‘g‘onlikdagi iplardan to‘qima ishlab chiqarishda, taqsimlovchi taxtaning arizon talab bo‘ylab joylashgan teshikchalarni 1 smda joylashgan soni 6, yo‘g‘on iplardan to‘qima ishlab chiqarishda esa 2-4 –gacha bo‘ladi. taqsimlovchi taxtani har bir qismida qatordagi eng uzoq joylashganteshikka birinchi, o‘ng qatordagi eng yaqin joylashgani esa oxirgiteshikka hisoblanadi. taqsimlovchi taxtadan o‘tkazilgan arkat iplarini jakkard mashinasining ilgaklari bilan bog‘lashda birinchi ilgakni to‘g‘ri topish zarur. bu prizmani jakkard mashinasi va tanda iplariga nisbatan joylashishiga bog‘liq. 1 393 ( 400 8 ) amaliyotda prizma jakkard mashinasi tanda iplarini yo‘nalishiga nisbatan 4 variantda joylashi mumkin, 3-rasm. 3-rasm. prizmani tanda iplari va jakkard mashinasiga nisbatan joylashishi. a. prizma tanda iplarini yo‘nalishiga parallel va jakkard mashinasini chap tomonida joylashgan. b. prizma tanda iplariga parallel, jakkard mashinasini o‘ng tomonida joylashgan. v. prizma tanda iplariga nisbatan ko‘ndalang, jakkard mashinasini old tomonida joylashgan. g. prizma …

3 / 8

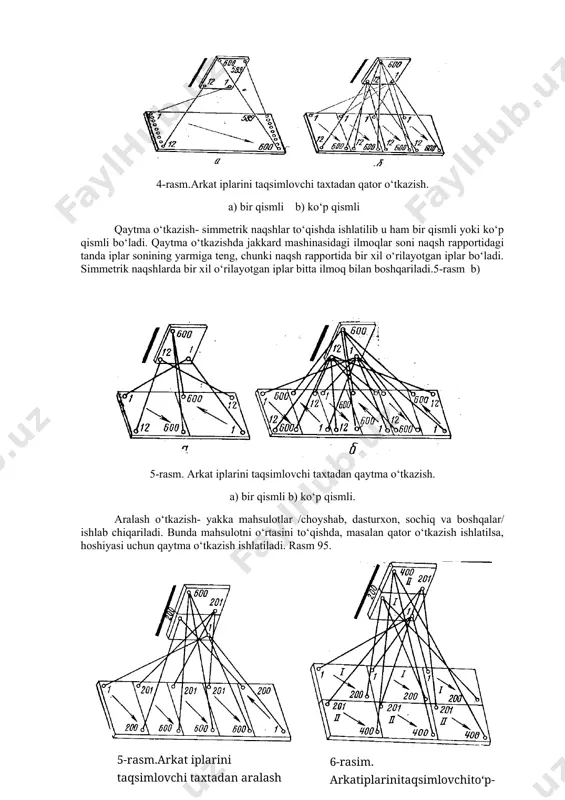

inadi va jakkard mashinasining har bir ilgakiga beshtadan arkat bog‘ichi osiladi. taqsimlovchi taxtadan arkat bog‘ichlarini o‘tkazish tartibining qo‘yidagi turlari keng tarqalgan: јator o‘tkazish- bunda birinchi ilmoq bilan bog‘langan arkat bog‘ichi taqsimlovchi taxtaning birinchi teshigidan, ikkinchisi ikkinchidan, uchinchisi uchinchidan va xokaza o‘tkaziladi. naqshlarni to‘qima eni bo‘yicha joylashgan soniga qarab, qator o‘tkazish bir qismli, yoki ko‘p qismli bo‘lishi mumkin. 4-rasm.arkat iplarini taqsimlovchi taxtadan qator o‘tkazish. a) bir qismli b) ko‘p qismli qaytma o‘tkazish- simmetrik naqshlar to‘qishda ishlatilib u ham bir qismli yoki ko‘p qismli bo‘ladi. qaytma o‘tkazishda jakkard mashinasidagi ilmoqlar soni naqsh rapportidagi tanda iplar sonining yarmiga teng, chunki naqsh rapportida bir xil o‘rilayotgan iplar bo‘ladi. simmetrik naqshlarda bir xil o‘rilayotgan iplar bitta ilmoq bilan boshqariladi.5-rasm b) 5-rasm. arkat iplarini taqsimlovchi taxtadan qaytma o‘tkazish. a) bir qismli b) ko‘p qismli. aralash o‘tkazish- yakka mahsulotlar /choyshab, dasturxon, sochiq va boshqalar/ ishlab chiqariladi. bunda mahsulotni o‘rtasini to‘qishda, masalan qator o‘tkazish ishlatilsa, hoshiyasi uchun qaytma …

4 / 8

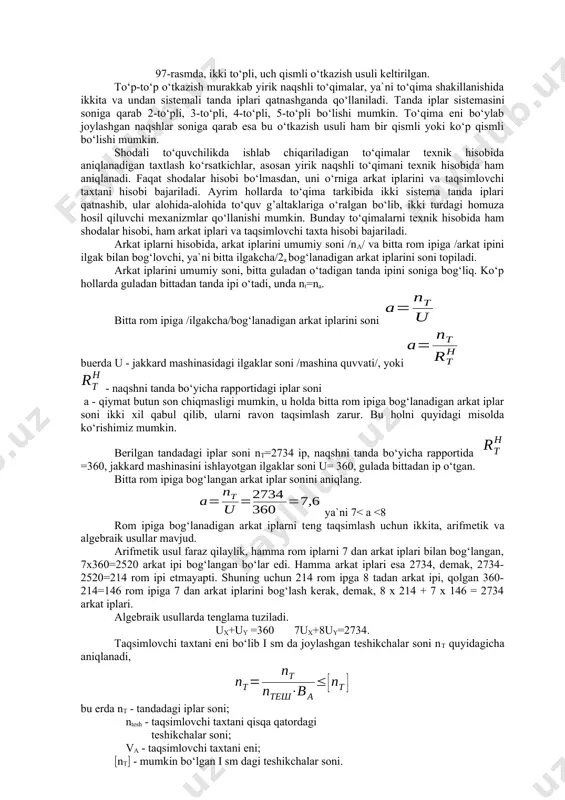

t shodalar hisobi bo‘lmasdan, uni o‘rniga arkat iplarini va taqsimlovchi taxtani hisobi bajariladi. ayrim hollarda to‘qima tarkibida ikki sistema tanda iplari qatnashib, ular alohida-alohida to‘quv g’altaklariga o‘ralgan bo‘lib, ikki turdagi homuza hosil qiluvchi mexanizmlar qo‘llanishi mumkin. bunday to‘qimalarni texnik hisobida ham shodalar hisobi, ham arkat iplari va taqsimlovchi taxta hisobi bajariladi. arkat iplarni hisobida, arkat iplarini umumiy soni /na/ va bitta rom ipiga /arkat ipini ilgak bilan bog‘lovchi, ya`ni bitta ilgakcha/2a bog‘lanadigan arkat iplarini soni topiladi. arkat iplarini umumiy soni, bitta guladan o‘tadigan tanda ipini soniga bog‘liq. ko‘p hollarda guladan bittadan tanda ipi o‘tadi, unda nt=na. bitta rom ipiga /ilgakcha/bog‘lanadigan arkat iplarini soni buerda u - jakkard mashinasidagi ilgaklar soni /mashina quvvati/, yoki - naqshni tanda bo‘yicha rapportidagi iplar soni a - qiymat butun son chiqmasligi mumkin, u holda bitta rom ipiga bog‘lanadigan arkat iplar soni ikki xil qabul qilib, ularni ravon taqsimlash zarur. bu holni quyidagi misolda ko‘rishimiz mumkin. …

5 / 8

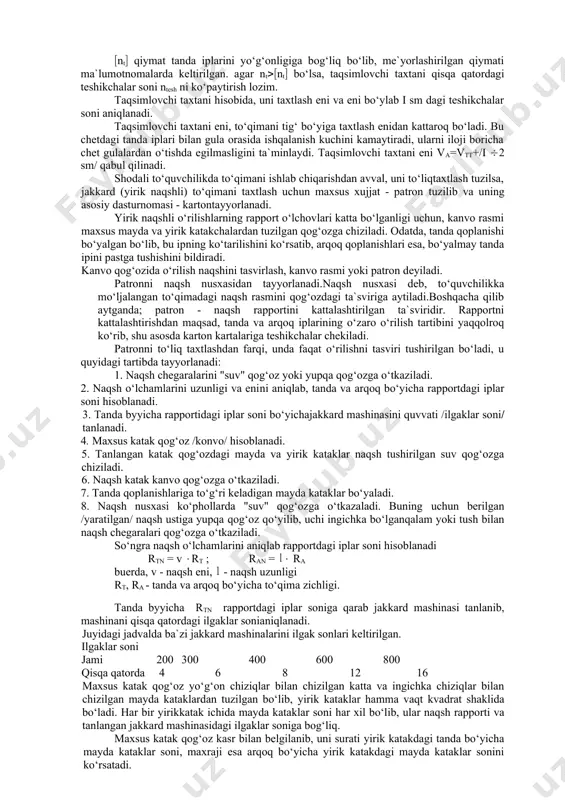

tesh - taqsimlovchi taxtani qisqa qatordagi teshikchalar soni; va - taqsimlovchi taxtani eni; nt - mumkin bo‘lgan i sm dagi teshikchalar soni. nt qiymat tanda iplarini yo‘g‘onligiga bog‘liq bo‘lib, me`yorlashirilgan qiymati ma`lumotnomalarda keltirilgan. agar ntnt bo‘lsa, taqsimlovchi taxtani qisqa qatordagi teshikchalar soni ntesh ni ko‘paytirish lozim. taqsimlovchi taxtani hisobida, uni taxtlash eni va eni bo‘ylab i sm dagi teshikchalar soni aniqlanadi. taqsimlovchi taxtani eni, to‘qimani tig‘ bo‘yiga taxtlash enidan kattaroq bo‘ladi. bu chetdagi tanda iplari bilan gula orasida ishqalanish kuchini kamaytiradi, ularni iloji boricha chet gulalardan o‘tishda egilmasligini ta`minlaydi. taqsimlovchi taxtani eni va=vtt+/i 2 sm/ qabul qilinadi. shodali to‘quvchilikda to‘qimani ishlab chiqarishdan avval, uni to‘liqtaxtlash tuzilsa, jakkard (yirik naqshli) to‘qimani taxtlash uchun maxsus xujjat - patron tuzilib va uning asosiy dasturnomasi - kartontayyorlanadi. yirik naqshli o‘rilishlarning rapport o‘lchovlari katta bo‘lganligi uchun, kanvo rasmi maxsus mayda va yirik katakchalardan tuzilgan qog‘ozga chiziladi. odatda, tanda qoplanishi bo‘yalgan bo‘lib, bu ipning ko‘tarilishini ko‘rsatib, …
