model o'zbekiston respublikasi qurilish vazirligi toshkent аrxitektura va qurilish instituti arxitektura fakulteti сhizma geometriya va kompyuterda loixalash kafedrasi siertqi bolim chizma geometriya va muhandislik grafikasidan grafik vazifalar cizdi: _____________ tekshirdi:___________ toshkent 2019y. х 130 50 55 110 85 50 90 5 105 105 30 45 105 90 55 15 50 15 85 15 95 110 10 65 55 80 5 30 40 90 130 30 60 10 100 30 40 40 100 115 55 5 25 50 15 70 90 10 110 90 90 95 0 20 10 65 45 100 25 15 65 85 90 20 10 55 115 30 10 80 90 95 10 10 60 80 5 85 10 85 40 125 60 5 110 40 90 85 100 20 30 15 60 120 50 60 120 15 70 130 25 20 130 45 70 45 35 20 110 60 10 25 110 50 90 5 90 …

2 / 20

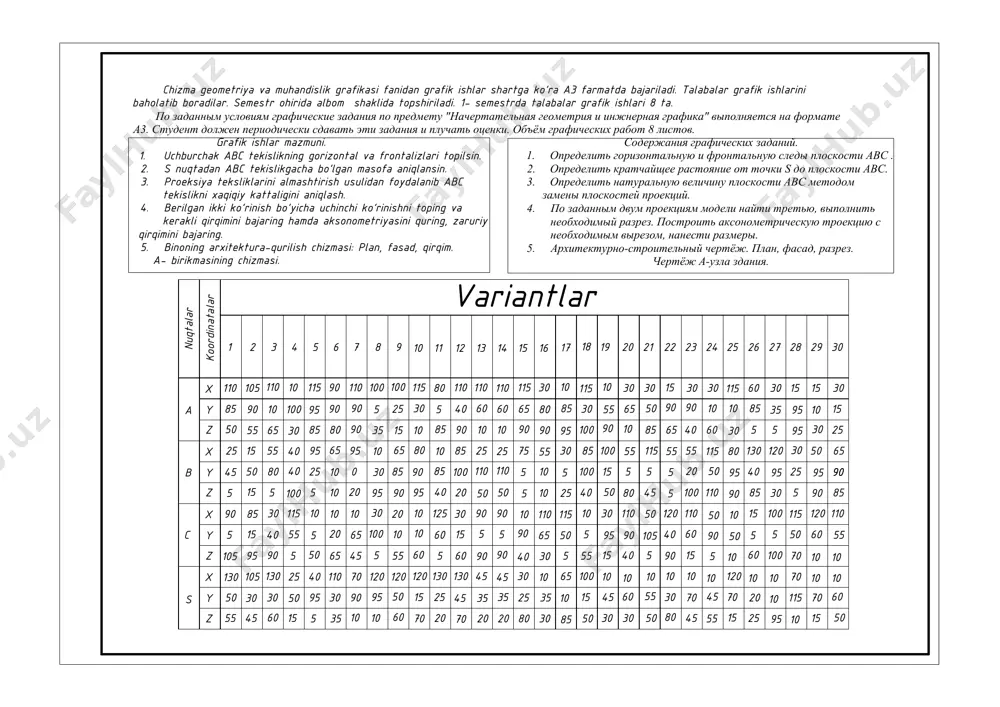

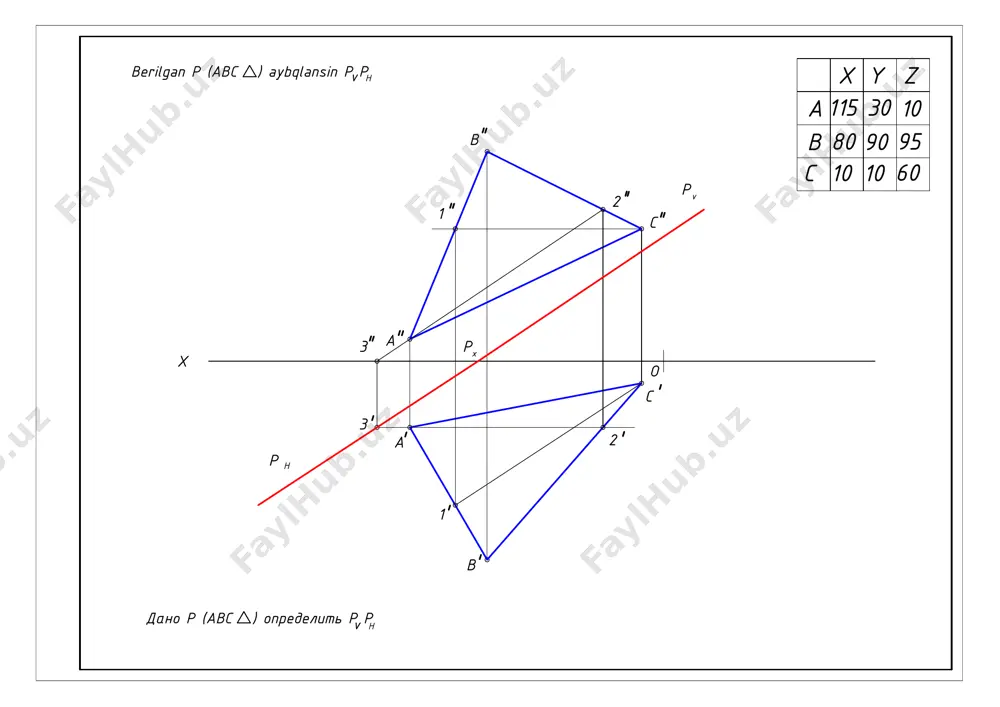

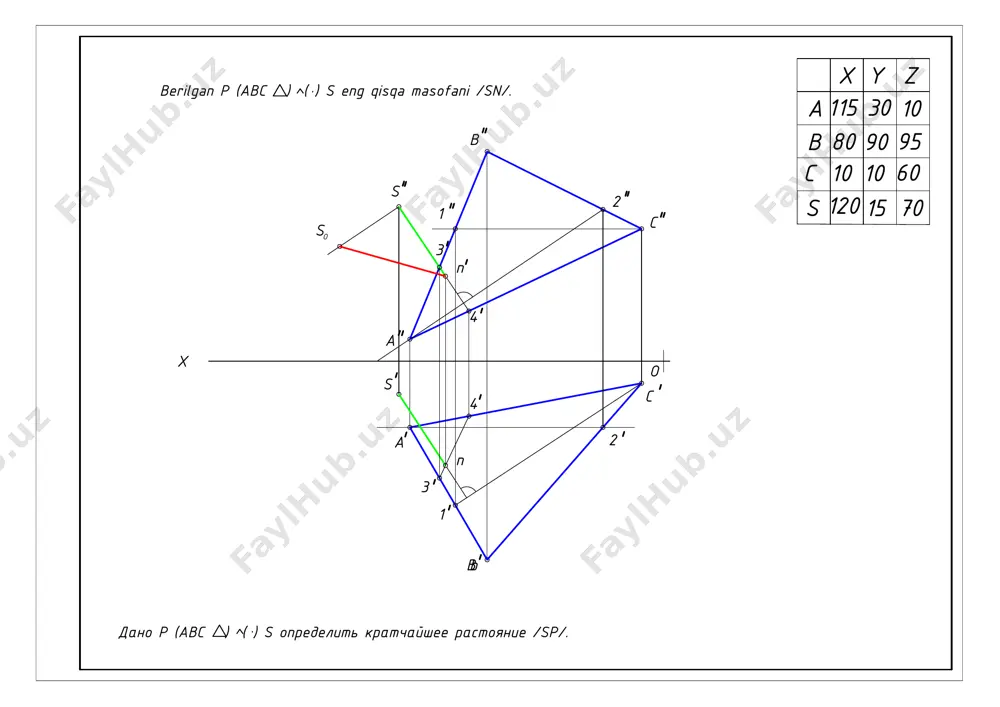

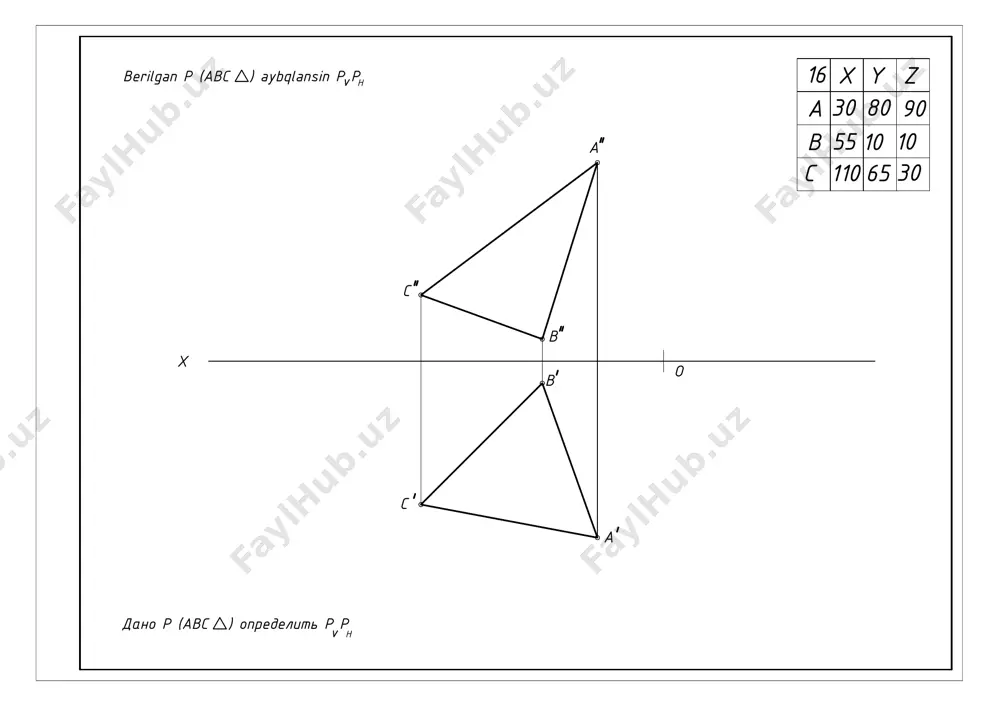

и. объём графических работ 8 листов. grafik ishlar mazmuni. 1. uchburchak abc tekislikning gorizontal va frontalizlari topilsin. 2. s nuqtadan abc tekislikgacha bo'lgan masofa aniqlansin. 3. proeksiya teksliklarini almashtirish usulidan foydalanib abc tekislikni xaqiqiy kattaligini aniqlash. 4. berilgan ikki ko'rinish bo'yicha uchinchi ko'rinishni toping va kerakli qirqimini bajaring hamda aksonometriyasini quring, zaruriy qirqimini bajaring. 5. binoning arxitektura-qurilish chizmasi: plan, fasad, qirqim. a- birikmasining chizmasi. содержания графических заданий. 1. определить горизонтальную и фронтальную следы плоскости авс . 2. определить кратчайщее растояние от точки s до плоскости авс. 3. определить натуральную величину плоскости авс методом замены плоскостей проекций. 4. по заданным двум проекциям модели найти третью, выполнить необходимый разрез. построить аксонометрическую троекцию с необходимым вырезом, нанести размеры. 5. архитектурно-строительный чертёж. план, фасад, разрез. чертёж а-узла здания. о х х y z а 115 30 10 b 80 90 95 с 10 10 60 а а в с с р h p v …

3 / 20

30 80 90 b 55 10 10 с 110 65 30 16 s 10 35 30 berilgan р (авс ) uning haqiqiy kattaligi proyeksiyalar teksliklarini almashtirish usulida topilsin дано р (авс ) ( ) s определить натуральную величину методом замены плоскостей проекций. . а с в в а с izometriya a:b:c= 1 : 1 : 1 формат а3 изм. кол. уч. лист № док. подп. дата стадия лист листов вз ам . и нв . № по дп ис ь и да т а ин в. № п од л. со гл ас ов ан о изм. кол. уч. лист № док. подп. дата стадия лист листов вз ам . и нв . № по дп ис ь и да т а ин в. № п од л. со гл ас ов ан о 2 5 6 0 5 0 2 0 268 80 ∅50 14 r12 r7 41 58 …

4 / 20

tasiya nomi maydoni garderob a dush a adab vazni varroq 3 varroq 3 маsshtabi o'zg. xujjat.№ imzovarrjq chizdi tekshirdi sana saydaliyev s.s. "сhizma geometriya va kompyuterda loihalash" kafedrasi 50 o'rinlik yotoqxona qabul qildi o' 1 : 100 1-qavat plani м 1:100 adab vazni varroq 3 varroq 3 маsshtabi o'zg. xujjat.№ imzovarrjq chizdi tekshirdi sana saydaliyev s.s. "сhizma geometriya va kompyuterda loihalash" kafedrasi qabul qildi o' 73 8 21 12 4800 6000 a b v 17 01 a 14 37 16 38 14 37 85 0 0,000 2,800 3,100 5,800 0,750 6,100 8,500 1 : 100 adab vazni varroq 3 varroq 3 маsshtabi qirqim 1-1 м 1:100 с0b o'zg. xujjat.№ imzovarrjq chizdi tekshirdi sana saydaliyev s.s. "сhizma geometriya va kompyuterda loihalash" kafedrasi 50 o'rinlik yotoqxona qabul qildi o' 1 : 100 adab vazni varroq 3 varroq 3 маsshtabi qirqim 1-1 м 1:100 с0b o'zg. xujjat.№ imzovarrjq chizdi tekshirdi sana saydaliyev s.s. …

5 / 20

«arxitektura - s», 2004 - 456 s. 8. georgievskiy o. v. pravila vipolneniya arxitekturno-stroitelnix chertejey: spravochnoe posobie / o. v. georgievskiy - m.: ast, astrel, 2005. - 104 s. 9. eskd gost 2. 301-68 - 2.307-68. obshie pravila vipolneniya chertejey razlichnix izdeley. - m.: ipk izdatelstvo standartov, 2001. - 159 s. model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model model sheets and views model 19
