14-mavzu: yerga ulagichni o‘rnatish bo‘yicha umumiy talablar. reja: 1. yerga ulagichni o‘rnatish bo‘yicha umumiy talablar. 2. yerga ulagich qurilmalarining konstruksiyalari. 3. elektrstansiya va podstansiyalarning elektr uskunalarida yerga ulagichni o‘rnatish. 4. elektr uzatish tarmog‘ida yerga ulagichlarni o‘rnatish. 5. sinov savollari. tayanch so‘z iboralar: yerga ulagich, umumiy talablar, yerga ulagich konstruksiyalari, yerga ulagichni o‘rnatish, elektr uzatish tarmoqlari. 1. yerga ulagichni o‘rnatish bo‘yicha umumiy talablar tok o‘tkazuvchi qismga yerga ulagichni o‘rnatish, kuchlanish yo‘qligini tekshirilgan zahotiyoq bajarilishi kerak. ko‘chma yerga ulagich avval yerga ulanadigan qurilmaga, so‘ngra kuchlanish yo‘qligi tekshirilgan zahotiyoq, tok o‘tkazuvchi qismga o‘rnatilishi shart. ko‘chma yerga ulagichni olishda uni teskari tarzda, ya’ni oldin tok o‘tkazuvchi qismidan olib tashlab, keyin yerga ulangan uskunalardan olib qo‘yiladi. ko‘chma yerga ulagichni dielektrik qo‘lqopda, 1000 v kuchlanishdan yuqori elektr uskunalarida esa, izolyatsion shtangani qo‘llab qo‘yish va olish shart. ko‘chma yerga ulagichni tok o‘tkazuvchi qismiga shu shtanga bilan yoki dielektrik qo‘lqop kiyib qo‘lda mahkamlash kerak. texnika xavfsizligi qoidalarida ko‘rsatib …

2 / 7

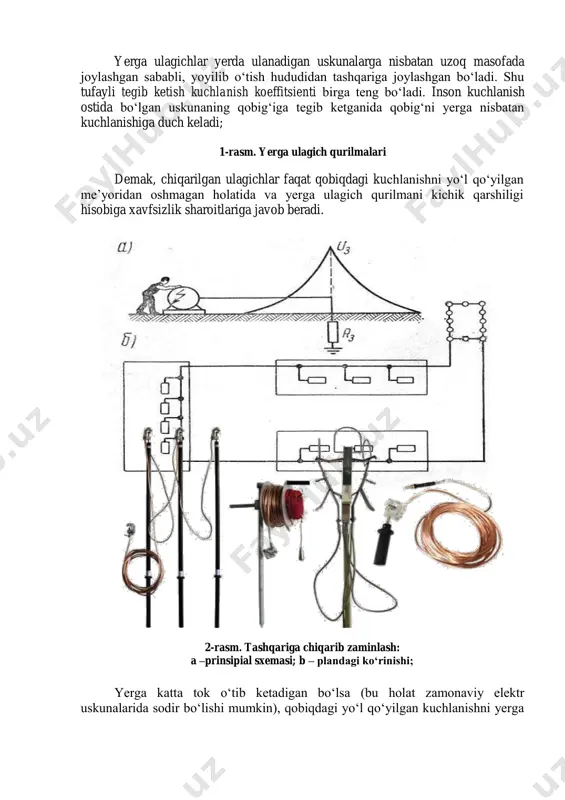

qarilgan yerga ulagichlar, yerga ulanayotgan dastgohlardan uzoqroq joyda o‘rnatiladi va yerga ulagich yordamida biriktiriladi (2-rasm). 𝑈𝑘 = 𝐼 ∙ 𝑅𝑖 (1) yerga ulagichlar yerda ulanadigan uskunalarga nisbatan uzoq masofada joylashgan sababli, yoyilib o‘tish hududidan tashqariga joylashgan bo‘ladi. shu tufayli tegib ketish kuchlanish koeffitsienti birga teng bo‘ladi. inson kuchlanish ostida bo‘lgan uskunaning qobig‘iga tegib ketganida qobig‘ni yerga nisbatan kuchlanishiga duch keladi; 1-rasm. yerga ulagich qurilmalari demak, chiqarilgan ulagichlar faqat qobiqdagi kuchlanishni yo‘l qo‘yilgan me’yoridan oshmagan holatida va yerga ulagich qurilmani kichik qarshiligi hisobiga xavfsizlik sharoitlariga javob beradi. 2-rasm. tashqariga chiqarib zaminlash: a –prinsipial sxemasi; b – plandagi ko‘rinishi; yerga katta tok o‘tib ketadigan bo‘lsa (bu holat zamonaviy elektr uskunalarida sodir bo‘lishi mumkin), qobiqdagi yo‘l qo‘yilgan kuchlanishni yerga nisbatan ulash qurilmasini qarshiligini pasaytirish hisobiga havfsizlikni ta’minlab bo‘lmaydi. bu holatda, konturli yerga ulagich kurilmalari qo‘llaniladi (2-rasm). konturli yerga ulash qurilmalarida yerga ulagichlar, yerga ulanadigan uskunalarni joylashgan maydonini perimetrda va maydoncha ichkarisida setka shaklida …

3 / 7

alli shinalar o‘rnatiladi. natijada yer sathidagi potensiallarni taqsimlash qiyaligi, hamda qadamli kuchlanishi kamayadi. shunday qilib, konturli yerga ulash qurilmasida yerga ulangan uskuna atrofidagi potensiali balandroq, potensiallari ayirmasi esa pastroq bo‘lishi hisobiga, tegib ketish kuchlanishi va qadamli kuchlanishni xavfsizligi ta’minlanadi. yerga ulash qurilmalari, tabiiy va sun’iy bo‘lishi mumkin. qurilishda va ishlab chiqarishda qo‘llaniladigan elektr o‘tkazuvchi qismlar: metall konstruksiyalar, armatura, truba, quvurlar (yonuvchi va portlovchi gaz va suyuqliklardan tashqari), kabellarni metalli izolyatsiyasi (alyuminiydan tashqari) va h.k, tabiiy yerga ulash qurilmalari deb ataladi. yerga ulash qurilmalardan foydalanish tavsiya etiladi. sun’iy yerga ulash qurilmalari, bu maxsus tayyorlangan bo‘lib, boshqa maqsadlarda qo‘llanilmaydi. ko‘pincha ular vertikal joylashgan elektrodlar va ularni biriktiradigan gorizontal joylashgan elektrodlardan iborat bo‘ladi. vertikal elektrod sifatida, diametri 10-14 mm va uzunligi kamida 5m bo‘lgan po‘latli o‘zak qo‘llaniladi, hamda o‘lchamlari 40x40 mm dan 60x60 mm gacha va uzunligi esa 2- 3 m bo‘lgan ugolniklar kamroq qo‘llaniladi. vaqtincha yerga ulash qurilmalari sifatida, maxsus yuruvchi yerga …

4 / 7

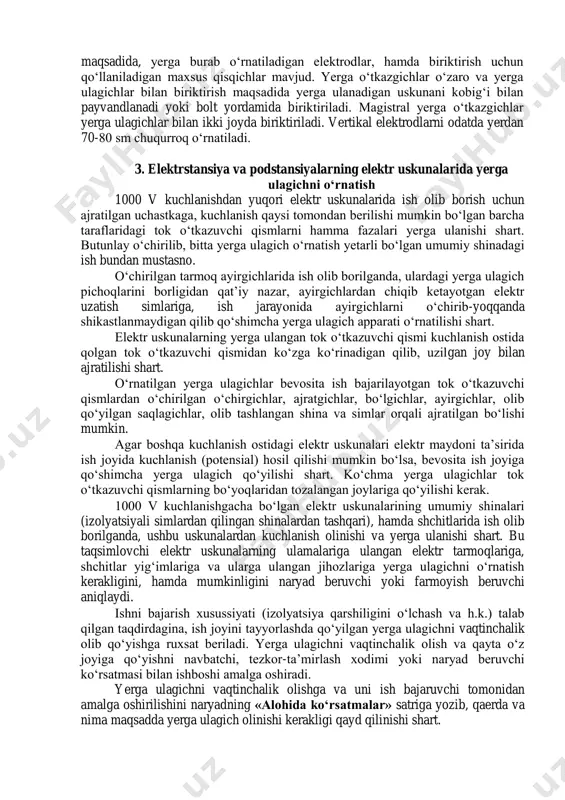

lgan barcha taraflaridagi tok o‘tkazuvchi qismlarni hamma fazalari yerga ulanishi shart. butunlay o‘chirilib, bitta yerga ulagich o‘rnatish yetarli bo‘lgan umumiy shinadagi ish bundan mustasno. o‘chirilgan tarmoq ayirgichlarida ish olib borilganda, ulardagi yerga ulagich pichoqlarini borligidan qat’iy nazar, ayirgichlardan chiqib ketayotgan elektr uzatish simlariga, ish jarayonida ayirgichlarni o‘chirib-yoqqanda shikastlanmaydigan qilib qo‘shimcha yerga ulagich apparati o‘rnatilishi shart. elektr uskunalarning yerga ulangan tok o‘tkazuvchi qismi kuchlanish ostida qolgan tok o‘tkazuvchi qismidan ko‘zga ko‘rinadigan qilib, uzilgan joy bilan ajratilishi shart. o‘rnatilgan yerga ulagichlar bevosita ish bajarilayotgan tok o‘tkazuvchi qismlardan o‘chirilgan o‘chirgichlar, ajratgichlar, bo‘lgichlar, ayirgichlar, olib qo‘yilgan saqlagichlar, olib tashlangan shina va simlar orqali ajratilgan bo‘lishi mumkin. agar boshqa kuchlanish ostidagi elektr uskunalari elektr maydoni ta’sirida ish joyida kuchlanish (potensial) hosil qilishi mumkin bo‘lsa, bevosita ish joyiga qo‘shimcha yerga ulagich qo‘yilishi shart. ko‘chma yerga ulagichlar tok o‘tkazuvchi qismlarning bo‘yoqlaridan tozalangan joylariga qo‘yilishi kerak. 1000 v kuchlanishgacha bo‘lgan elektr uskunalarining umumiy shinalari (izolyatsiyali simlardan qilingan shinalardan …

5 / 7

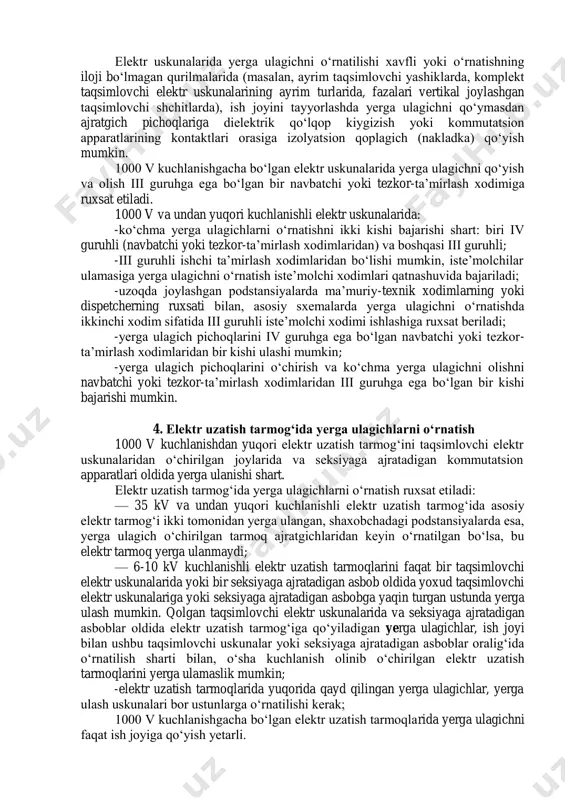

uvchi ko‘rsatmasi bilan ishboshi amalga oshiradi. yerga ulagichni vaqtinchalik olishga va uni ish bajaruvchi tomonidan amalga oshirilishini naryadning «alohida ko‘rsatmalar» satriga yozib, qaerda va nima maqsadda yerga ulagich olinishi kerakligi qayd qilinishi shart. elektr uskunalarida yerga ulagichni o‘rnatilishi xavfli yoki o‘rnatishning iloji bo‘lmagan qurilmalarida (masalan, ayrim taqsimlovchi yashiklarda, komplekt taqsimlovchi elektr uskunalarining ayrim turlarida, fazalari vertikal joylashgan taqsimlovchi shchitlarda), ish joyini tayyorlashda yerga ulagichni qo‘ymasdan ajratgich pichoqlariga dielektrik qo‘lqop kiygizish yoki kommutatsion apparatlarining kontaktlari orasiga izolyatsion qoplagich (nakladka) qo‘yish mumkin. 1000 v kuchlanishgacha bo‘lgan elektr uskunalarida yerga ulagichni qo‘yish va olish iii guruhga ega bo‘lgan bir navbatchi yoki tezkor-ta’mirlash xodimiga ruxsat etiladi. 1000 v va undan yuqori kuchlanishli elektr uskunalarida: -ko‘chma yerga ulagichlarni o‘rnatishni ikki kishi bajarishi shart: biri iv guruhli (navbatchi yoki tezkor-ta’mirlash xodimlaridan) va boshqasi iii guruhli; -iii guruhli ishchi ta’mirlash xodimlaridan bo‘lishi mumkin, iste’molchilar ulamasiga yerga ulagichni o‘rnatish iste’molchi xodimlari qatnashuvida bajariladi; -uzoqda joylashgan podstansiyalarda ma’muriy-texnik xodimlarning …
