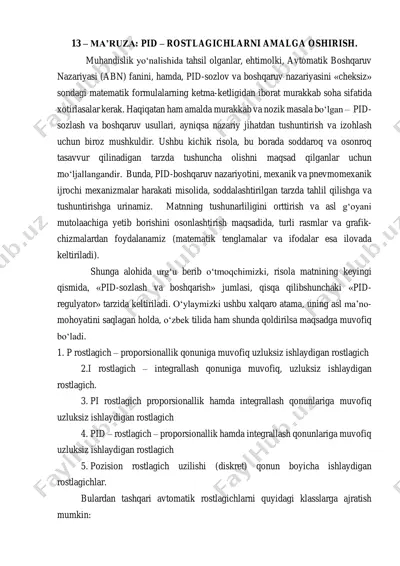

13 – ma’ruza: pid – rostlagichlarni amalga oshirish. muhandislik yо‘nalishida tahsil olganlar, ehtimolki, avtomatik boshqaruv nazariyasi (abn) fanini, hamda, pid-sozlov va boshqaruv nazariyasini «cheksiz» sondagi matematik formulalarning ketma-ketligidan iborat murakkab soha sifatida xotirlasalar kerak. haqiqatan ham amalda murakkab va nozik masala bо‘lgan – pid- sozlash va boshqaruv usullari, ayniqsa nazariy jihatdan tushuntirish va izohlash uchun biroz mushkuldir. ushbu kichik risola, bu borada soddaroq va osonroq tasavvur qilinadigan tarzda tushuncha olishni maqsad qilganlar uchun mо‘ljallangandir. bunda, pid-boshqaruv nazariyotini, mexanik va pnevmomexanik ijrochi mexanizmalar harakati misolida, soddalashtirilgan tarzda tahlil qilishga va tushuntirishga urinamiz. matnning tushunarliligini orttirish va asl g‘oyani mutolaachiga yetib borishini osonlashtirish maqsadida, turli rasmlar va grafik- chizmalardan foydalanamiz (matematik tenglamalar va ifodalar esa ilovada keltiriladi). shunga alohida urg‘u berib о‘tmoqchimizki, risola matnining keyingi qismida, «pid-sozlash va boshqarish» jumlasi, qisqa qilibshunchaki «pid- regulyator» tarzida keltiriladi. о‘ylaymizki ushbu xalqaro atama, uning asl ma’no- mohoyatini saqlagan holda, о‘zbek tilida ham shunda qoldirilsa maqsadga …
2 / 4

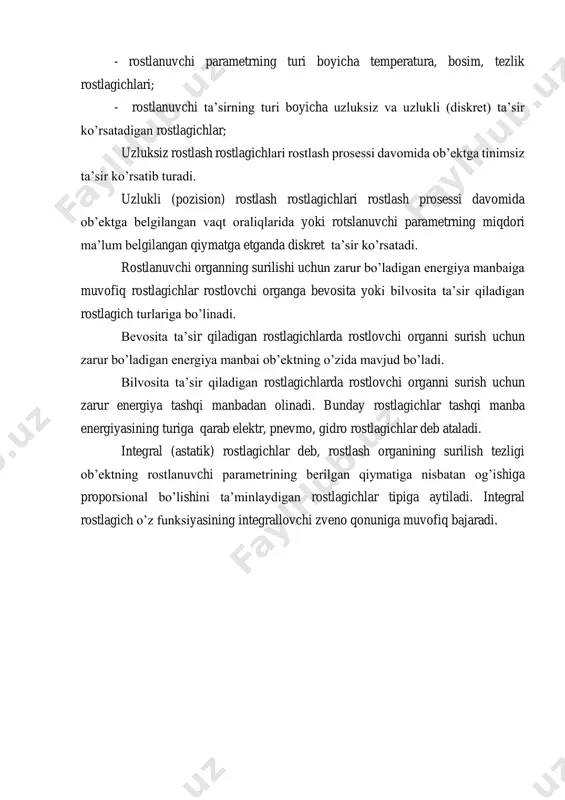

t) ta’sir ko’rsatadigan rostlagichlar; uzluksiz rostlash rostlagichlari rostlash prosessi davomida ob’ektga tinimsiz ta’sir ko’rsatib turadi. uzlukli (pozision) rostlash rostlagichlari rostlash prosessi davomida ob’ektga belgilangan vaqt oraliqlarida yoki rotslanuvchi parametrning miqdori ma’lum belgilangan qiymatga etganda diskret ta’sir ko’rsatadi. rostlanuvchi organning surilishi uchun zarur bo’ladigan energiya manbaiga muvofiq rostlagichlar rostlovchi organga bevosita yoki bilvosita ta’sir qiladigan rostlagich turlariga bo’linadi. bevosita ta’sir qiladigan rostlagichlarda rostlovchi organni surish uchun zarur bo’ladigan energiya manbai ob’ektning o’zida mavjud bo’ladi. bilvosita ta’sir qiladigan rostlagichlarda rostlovchi organni surish uchun zarur energiya tashqi manbadan olinadi. bunday rostlagichlar tashqi manba energiyasining turiga qarab elektr, pnevmo, gidro rostlagichlar deb ataladi. integral (astatik) rostlagichlar deb, rostlash organining surilish tezligi ob’ektning rostlanuvchi parametrining berilgan qiymatiga nisbatan og’ishiga proporsional bo’lishini ta’minlaydigan rostlagichlar tipiga aytiladi. integral rostlagich o’z funksiyasining integrallovchi zveno qonuniga muvofiq bajaradi. oraliq komponent proporsional komponentlar nazorat qilinadigan o'zgaruvchining ma'lum bir vaqtda kuzatilgan qiymatdan chetga chiqishiga qarshi chiqadigan signalni ishlab chiqaradi. bu shunchalik …
3 / 4

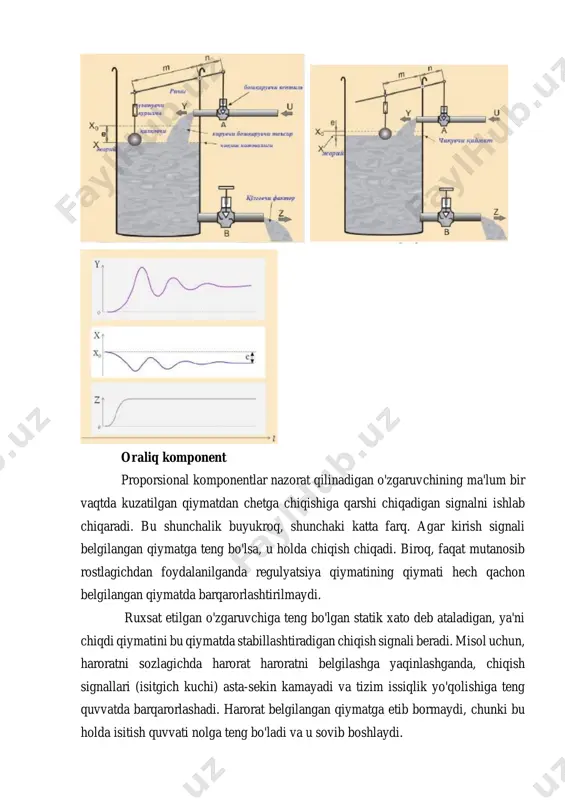

arorlashadi. harorat belgilangan qiymatga etib bormaydi, chunki bu holda isitish quvvati nolga teng bo'ladi va u sovib boshlaydi. tizimda kechikishlar (kechikish) mavjud bo'lsa, avto-salınımlar boshlanishi va katsayının yanada ortishi bilan tizim barqarorlikni yo'qotishi mumkin, chunki kirish va chiqish signali (daromadi) o'rtasidagi farqi katta bo'lsa, statik xato qancha ko'p bo'lsa, daromad juda yuqori bo'lsa. komponentni integratsiya qilish integratsiyalashgan element nazoratdagi o'zgaruvchining o'zgarmasligi vaqtida integralga mutanosib. statik xatolarni bartaraf qilish uchun foydalaniladi. rostlagich vaqtincha statik xatolarni hisobga olish imkonini beradi. tizim tashqi buzilishlarni boshdan kechirmasa, bir muncha vaqt o'tgach, regulyatsiya qiymati ma'lum bir qiymatda stabillashadi, proportsional komponentning signali nolga teng bo'ladi va chiqish signallari to'liq integratsiyalashgan komponent tomonidan ta'minlanadi. shunga qaramay, integral komponent o'z koeffitsienti noto'g'ri tanlangan bo'lsa, o'z-o'zidan salınmaya ham sabab bo'lishi mumkin. turli xil komponent differensiyalovchi komponent nazoratlangan o'zgarmaydigan o'zgaruvchan- likning o'zgarish tezligiga proportsionaldir va kelajakda prognoz qilinadigan maq- sadli qiymatdan chetga chiqish uchun mo'ljallangan. shovqinlarni tashqi buzilish- lar yoki …
4 / 4
