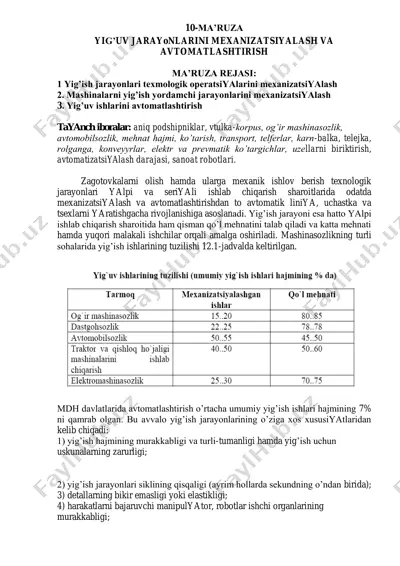

10-ma’ruza yig’uv jarayonlarini mexanizatsiyalash va avtomatlashtirish ma’ruza rejasi: 1 yig’ish jarayonlari texmologik operatsiyalarini mexanizatsiyalash 2. mashinalarni yig’ish yordamchi jarayonlarini mexanizatsiyalash 3. yig’uv ishlarini avtomatlashtirish tayanch iboralar: aniq podshipniklar, vtulka-korpus, og’ir mashinasozlik, avtomobilsozlik, mehnat hajmi, ko’tarish, transport, telferlar, karn-balka, telejka, rolganga, konveyyrlar, elektr va prevmatik ko’targichlar, uzellarni biriktirish, avtomatizatsiyalash darajasi, sanoat robotlari. zagotovkalarni olish hamda ularga mexanik ishlov berish texnologik jarayonlari yalpi va seriyali ishlab chiqarish sharoitlarida odatda mexanizatsiyalash va avtomatlashtirishdan to avtomatik liniya, uchastka va tsexlarni yaratishgacha rivojlanishiga asoslanadi. yig’ish jarayoni esa hatto yalpi ishlab chiqarish sharoitida ham qisman qo’l mehnatini talab qiladi va katta mehnati hamda yuqori malakali ishchilar orqali amalga oshiriladi. mashinasozlikning turli sohalarida yig’ish ishlarining tuzilishi 12.1-jadvalda keltirilgan. mdh davlatlarida avtomatlashtirish o’rtacha umumiy yig’ish ishlari hajmining 7% ni qamrab olgan. bu avvalo yig’ish jarayonlarining o’ziga xos xususiyatlaridan kelib chiqadi: 1) yig’ish hajmining murakkabligi va turli-tumanligi hamda yig’ish uchun uskunalarning zarurligi; 2) yig’ish jarayonlari siklining qisqaligi (ayrim hollarda …

2 / 6

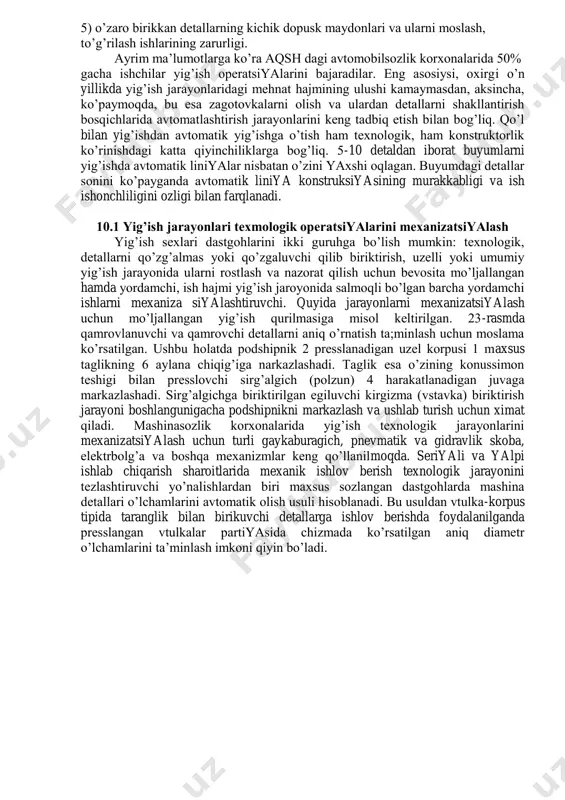

vtomatlashtirish jarayonlarini keng tadbiq etish bilan bog’liq. qo’l bilan yig’ishdan avtomatik yig’ishga o’tish ham texnologik, ham konstruktorlik ko’rinishdagi katta qiyinchiliklarga bog’liq. 5-10 detaldan iborat buyumlarni yig’ishda avtomatik liniyalar nisbatan o’zini yaxshi oqlagan. buyumdagi detallar sonini ko’payganda avtomatik liniya konstruksiyasining murakkabligi va ish ishonchliligini ozligi bilan farqlanadi. 10.1 yig’ish jarayonlari texmologik operatsiyalarini mexanizatsiyalash yig’ish sexlari dastgohlarini ikki guruhga bo’lish mumkin: texnologik, detallarni qo’zg’almas yoki qo’zgaluvchi qilib biriktirish, uzelli yoki umumiy yig’ish jarayonida ularni rostlash va nazorat qilish uchun bevosita mo’ljallangan hamda yordamchi, ish hajmi yig’ish jaroyonida salmoqli bo’lgan barcha yordamchi ishlarni mexaniza siyalashtiruvchi. quyida jarayonlarni mexanizatsiyalash uchun mo’ljallangan yig’ish qurilmasiga misol keltirilgan. 23-rasmda qamrovlanuvchi va qamrovchi detallarni aniq o’rnatish ta;minlash uchun moslama ko’rsatilgan. ushbu holatda podshipnik 2 presslanadigan uzel korpusi 1 maxsus taglikning 6 aylana chiqig’iga narkazlashadi. taglik esa o’zining konussimon teshigi bilan presslovchi sirg’algich (polzun) 4 harakatlanadigan juvaga markazlashadi. sirg’algichga biriktirilgan egiluvchi kirgizma (vstavka) biriktirish jarayoni boshlangunigacha podshipnikni markazlash va …

3 / 6

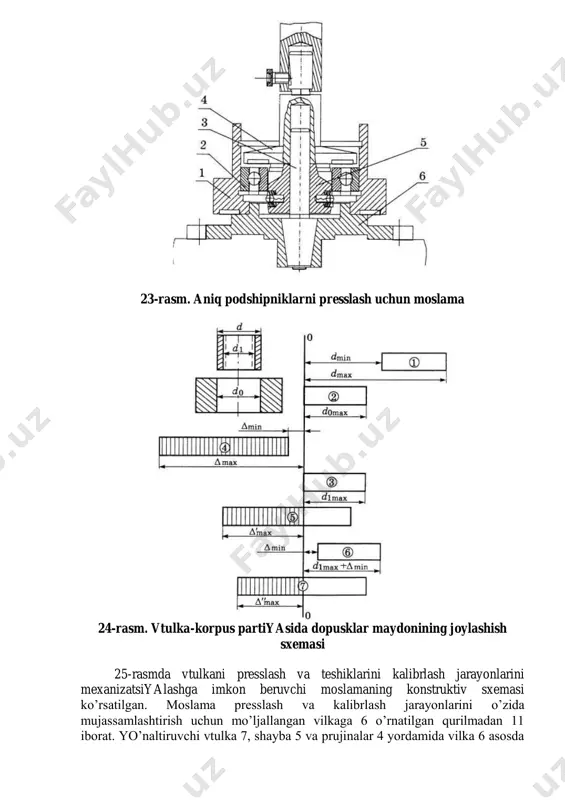

gan aniq diametr o’lchamlarini ta’minlash imkoni qiyin bo’ladi. 23-rasm. aniq podshipniklarni presslash uchun moslama 24-rasm. vtulka-korpus partiyasida dopusklar maydonining joylashish sxemasi 25-rasmda vtulkani presslash va teshiklarini kalibrlash jarayonlarini mexanizatsiyalashga imkon beruvchi moslamaning konstruktiv sxemasi ko’rsatilgan. moslama presslash va kalibrlash jarayonlarini o’zida mujassamlashtirish uchun mo’ljallangan vilkaga 6 o’rnatilgan qurilmadan 11 iborat. yo’naltiruvchi vtulka 7, shayba 5 va prujinalar 4 yordamida vilka 6 asosda 1 joylashgan juva 2 bo’ylab vertical harakatlanish imkoniyatiga ega. rezina halqalar 8 va gaykalar 9, 10 vilkani haddan tashqari yuqoriga ko’tarilishini, tirgak 3 esa burchak bo’ylab og’ishini cheklab turadi. ushbu moslamaning ishlash prinsipi quyidagicha. korpus teshigiga 14 vtulkani 13 o’rnatish uchun vilka 6 presslovchi qurilma 11 bilan birgalikda chap chetga chiqib turadi, so’ngra vtulka o’rnatilgach tirgakkacha 3 olib boriladi, buning hisobiga birikuvchi juftlikka nisbatan aniq mo’ljallanadi. prujina 4 vtulkani presslash vaqtida qurilmani pastga harakatlanishiga to’sqinlik qilmaydi, jarayon tugagach u presslovchi qurilmani dastlabki joyida ushlab turadi. rezina halqalar - …

4 / 6

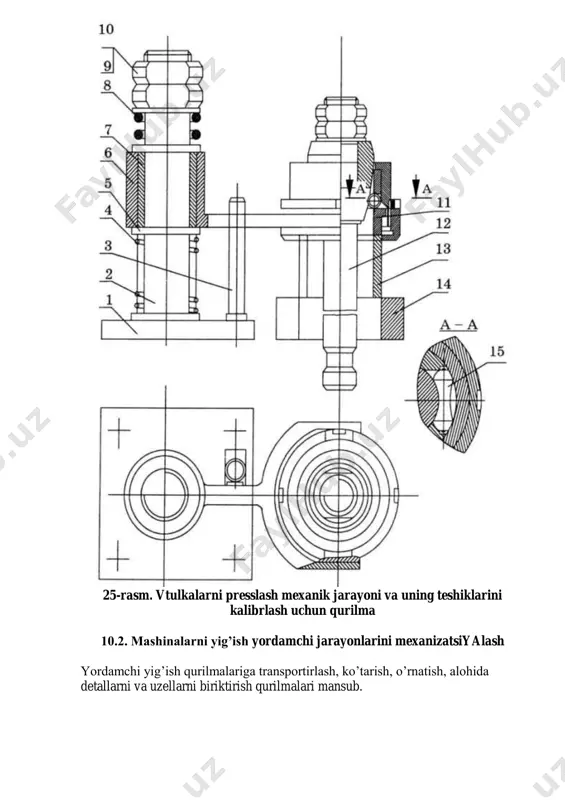

tga tomon harakatlanishda davom etadi. 25-rasm. vtulkalarni presslash mexanik jarayoni va uning teshiklarini kalibrlash uchun qurilma 10.2. mashinalarni yig’ish yordamchi jarayonlarini mexanizatsiyalash yordamchi yig’ish qurilmalariga transportirlash, ko’tarish, o’rnatish, alohida detallarni va uzellarni biriktirish qurilmalari mansub. 26-rasm. ko’tarish-transport vositalar tasnifi ayrim elektr va pnevmatik ko’targichlar, shunindek yengil aylanma va polga o’rnatilgan kranlardan tashqari sxemada ko’rsatilgan ko’atarish va ko’tarish- transport vositalari asosan qo’zg’almas yig’ishda, ko’targich va kranlar - qo’zg’almas va harakatlanuvchi yig’ishda, transport vositalari esa qo’zg’aluvchi yig’ish uchun mo’ljallangan. yig’ish ishlari mehnat sarfining asosiy ulushini yig’ilayotgan ob’ektlarni gorizontal harakatlanishiga sarflanadigan vaqt tashkil qiladi. buni kamaytirish maqsadida qo’l bilan yig’ilayotgan buyumni harakatlantirilayotganda rolganga, relsn va relssiz yo’lli aravalar, yuqori mexanizatsiyalashish va avtomatlashish darajasida - konveyrlardan foydalaniladi. yig’uv sexlarida qo’llaniladigan konveyrlarni ikki guruhga: yig’ish - uzel yoki umumiy yig’ishda yig’ilayotgan buyumlar ni surish uchun, transport - detal va komplektlarni yig’ish maydoni va liniyalarga uzatish konveyrlariga bo’lish mumkin.

5 / 6
