1 / 4

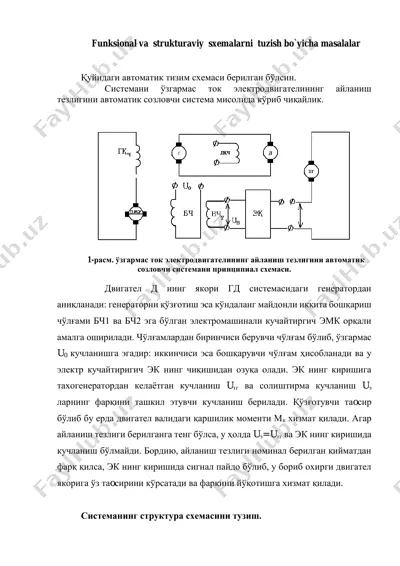

funksional va strukturaviy sxemalarni tuzish bo`yicha masalalar қуйидаги автоматик тизим схемаси берилган бўлсин. системани ўзгармас ток электродвигателининг айланиш тезлигини автоматик созловчи система мисолида кўриб чиқайлик. 1-расм. ўзгармас ток электродвигателининг айланиш тезлигини автоматик созловчи системани принципиал схемаси. двигател д нинг якори гд системасидаги генератордан аниқланади: генераторни қўзғотиш эса кўндаланг майдонли иккита бошқариш чўлғами бч1 ва бч2 эга бўлган электромашинали кучайтиргич эмк орқали амалга оширилади. чўлғамлардан биринчиси берувчи чўлғам бўлиб, ўзгармас u0 кучланишга эгадир: иккинчиси эса бошқарувчи чўлғам ҳисобланади ва у электр кучайтиригич эк нинг чиқишидан озуқа олади. эк нинг киришига тахогенератордан келаётган кучланиш uтг ва солиштирма кучланиш uэ ларнинг фарқини ташкил этувчи кучланиш берилади. қўзғотувчи таoсир бўлиб бу ерда двигател валидаги қаршилик моменти мк хизмат қилади. агар айланиш тезлиги берилганга тенг бўлса, у ҳолда uэ= uтг ва эк нинг киришида кучланиш бўлмайди. бордию, айланиш тезлиги номинал берилган қийматдан фарқ қилса, эк нинг киришида сигнал пайдо бўлиб, у бориб охирги двигател якорига …

2 / 4

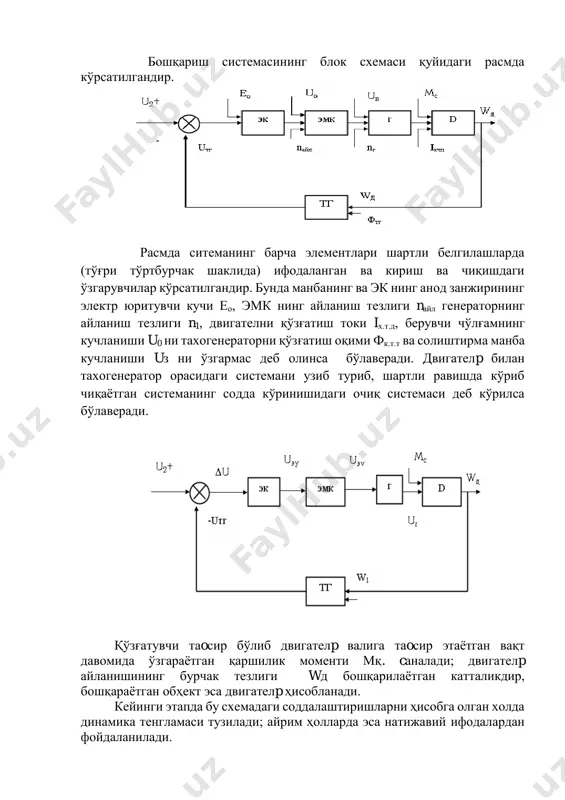

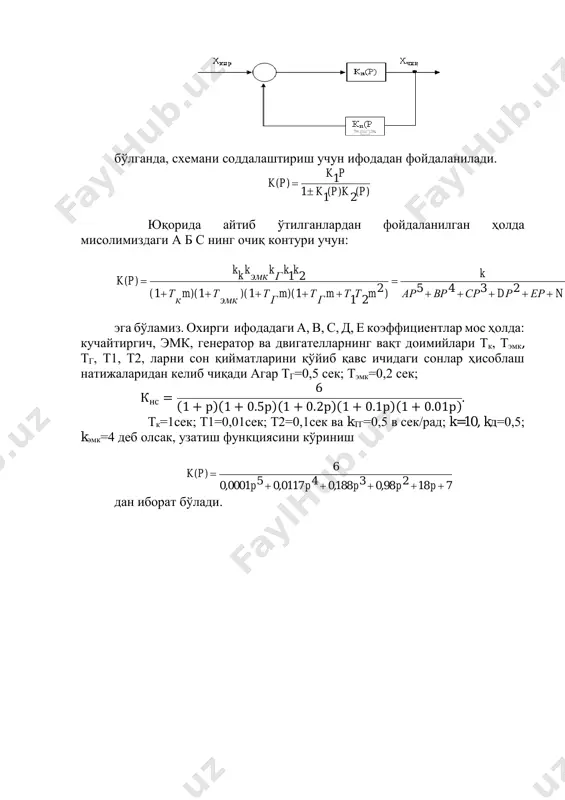

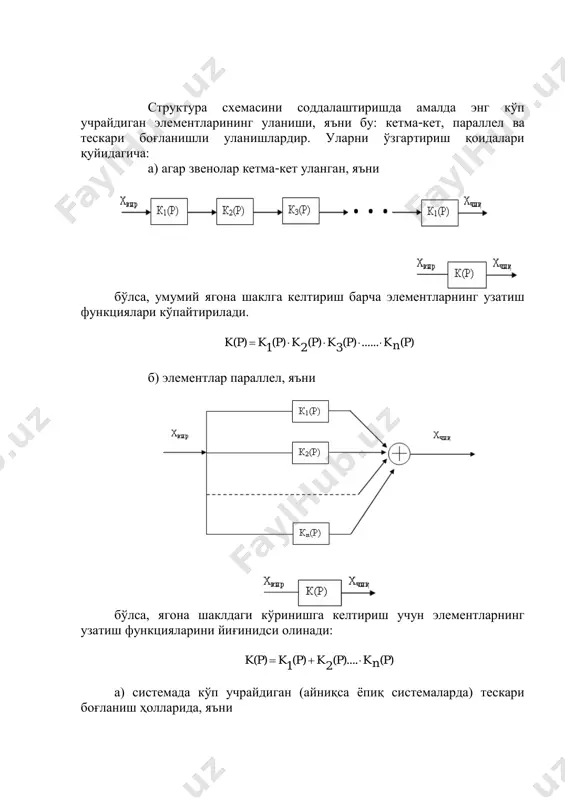

ир этаётган вақт давомида ўзгараётган қаршилик моменти мқ. cаналади; двигателp айланишининг бурчак тезлиги wд бошқарилаётган катталикдир, бошқараётган обҳект эса двигателp ҳисобланади. кейинги этапда бу схемадаги соддалаштиришларни ҳисобга олган холда динамика тенгламаси тузилади; айрим ҳолларда эса натижавий ифодалардан фойдаланилади. структура схемасини соддалаштиришда амалда энг кўп учрайдиган элементларининг уланиши, яъни бу: кетма-кет, параллел ва тескари боғланишли уланишлардир. уларни ўзгартириш қоидалари қуйидагича: а) агар звенолар кетма-кет уланган, яъни бўлса, умумий ягона шаклга келтириш барча элементларнинг узатиш функциялари кўпайтирилади. (p)nk......(p) 3 k(p) 2 k(p) 1 kk(p)  б) элементлар параллел, яъни бўлса, ягона шаклдаги кўринишга келтириш учун элементларнинг узатиш функцияларини йиғинидси олинади: (p)nk(p).... 2 k(p) 1 kk(p)  а) системада кўп учрайдиган (айниқса ёпиқ системаларда) тескари боғланиш ҳолларида, яъни бўлганда, схемани соддалаштириш учун ифодадан фойдаланилади. (p)(p)kk pk k(p) 21 1 1   юқорида айтиб ўтилганлардан фойдаланилган ҳолда мисолимиздаги а б с нинг очиқ контури учун: nерdрсрврар k )mттm г тm)( г т)( эмк …

3 / 4

funksional va strukturaviy sxemalarni tuzish bo`yicha masalalar - Page 3

4 / 4

funksional va strukturaviy sxemalarni tuzish bo`yicha masalalar - Page 4
