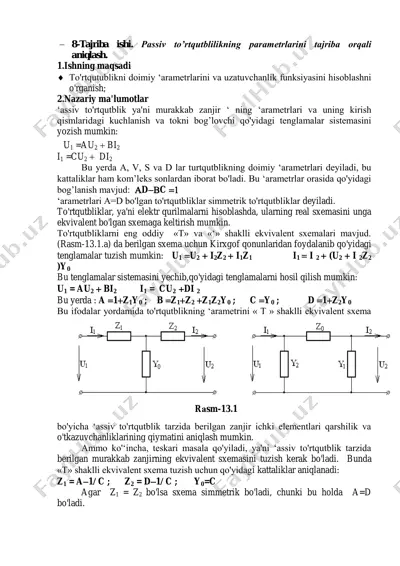

 8-tajriba ishi. passiv to’rtqutblilikning parametrlarini tajriba orqali aniqlash. 1.ishning maqsadi  to'rtqutublikni doimiy „arametrlarini va uzatuvchanlik funksiyasini hisoblashni o'rganish; 2.nazariy ma'lumotlar „assiv to'rtqutblik ya'ni murakkab zanjir „ ning „arametrlari va uning kirish qismlaridagi kuchlanish va tokni bog‟lovchi qo'yidagi tenglamalar sistemasini yozish mumkin: u1 =au2  bi2 i1 =cu2  di2 bu yerda a, v, s va d lar turtqutblikning doimiy „arametrlari deyiladi, bu kattaliklar ham kom‟leks sonlardan iborat bo'ladi. bu „arametrlar orasida qo'yidagi bog‟lanish mavjud: dc  „arametrlari a=d bo'lgan to'rtqutbliklar simmetrik to'rtqutbliklar deyiladi. to'rtqutbliklar, ya'ni elektr qurilmalarni hisoblashda, ularning real sxemasini unga ekvivalent bo'lgan sxemaga keltirish mumkin. to'rtqutbliklarni eng oddiy «t» va «„» shaklli ekvivalent sxemalari mavjud. (rasm-13.1.a) da berilgan sxema uchun kirxgof qonunlaridan foydalanib qo'yidagi tenglamalar tuzish mumkin: u1 u2  i2z2  i1z1 i1  i 2  (u2  i 2z2 )y0 bu tenglamalar sistemasini yechib,qo'yidagi tenglamalarni hosil qilish mumkin: u1 = au2  bi2 …

2 / 4

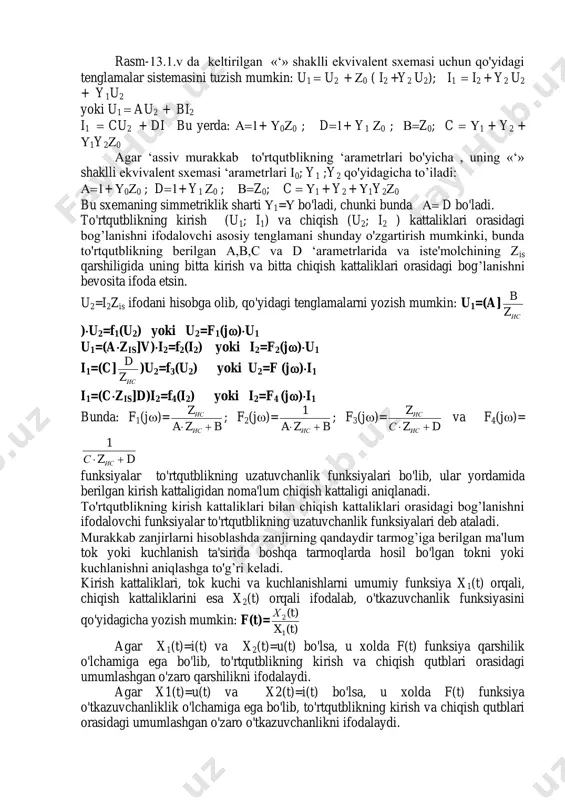

0 ; z0; c  1 + y2 + 1y20 agar „assiv murakkab to'rtqutblikning „arametrlari bo'yicha , uning «„» shaklli ekvivalent sxemasi „arametrlari i0; y1 ;y2 qo'yidagicha to‟iladi: + 00 ; d+ y1 0 ; z0; c  1 + y2 + 1y20 bu sxemaning simmetriklik sharti 1= bo'ladi, chunki bunda  d bo'ladi. to'rtqutblikning kirish (u1; i1) va chiqish (u2; i2 ) kattaliklari orasidagi bog‟lanishni ifodalovchi asosiy tenglamani shunday o'zgartirish mumkinki, bunda to'rtqutblikning berilgan a,b,c va d „arametrlarida va iste'molchining zis qarshiligida uning bitta kirish va bitta chiqish kattaliklari orasidagi bog‟lanishni bevosita ifoda etsin. u2=i2zis ifodani hisobga olib, qo'yidagi tenglamalarni yozish mumkin: u1=(a] исz b )u2=f1(u2) yoki u2=f1(j)u1 u1=(azis]v)i2=f2(i2) yoki i2=f2(j)u1 i1=(c] исz d )u2=f3(u2) yoki u2=f (j)i1 i1=(czis]d)i2=f4(i2) yoki i2=f4 (j)i1 bunda: f1(j)= bza z ис ис  ; f2(j)= bza ис  1 ; f3(j)= dzс z ис ис  va f4(j)= dzс ис  1 funksiyalar …

3 / 4

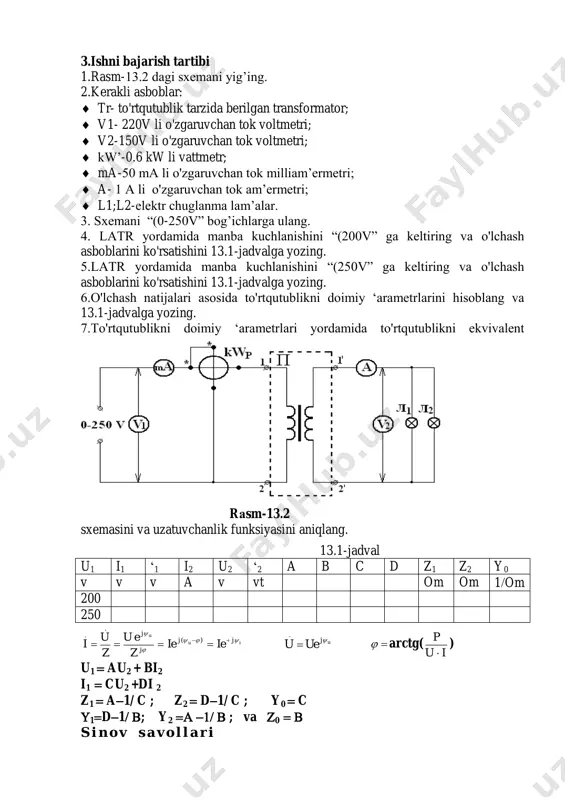

blikning kirish va chiqish qutblari orasidagi umumlashgan o'zaro o'tkazuvchanlikni ifodalaydi. 3.ishni bajarish tartibi 1.rasm-13.2 dagi sxemani yig‟ing. 2.kerakli asboblar:  tr- to'rtqutublik tarzida berilgan transformator;  v1- 220v li o'zgaruvchan tok voltmetri;  v2-150v li o'zgaruvchan tok voltmetri;  kw‟-0.6 kw li vattmetr;  ma-50 ma li o'zgaruvchan tok milliam‟ermetri;  a- 1 a li o'zgaruvchan tok am‟ermetri;  l1;l2-elektr chuglanma lam‟alar. 3. sxemani “(0-250v” bog‟ichlarga ulang. 4. latr yordamida manba kuchlanishini “(200v” ga keltiring va o'lchash asboblarini ko'rsatishini 13.1-jadvalga yozing. 5.latr yordamida manba kuchlanishini “(250v” ga keltiring va o'lchash asboblarini ko'rsatishini 13.1-jadvalga yozing. 6.o'lchash natijalari asosida to'rtqutublikni doimiy „arametrlarini hisoblang va 13.1-jadvalga yozing. 7.to'rtqutublikni doimiy „arametrlari yordamida to'rtqutublikni ekvivalent sxemasini va uzatuvchanlik funksiyasini aniqlang. 13.1-jadval u1 i1 „1 i2 u2 „2 a b c d z1 z2 y0 v v v a v vt om om 1om 200 250 iu u jj j j ieie z eu z u …

4 / 4
