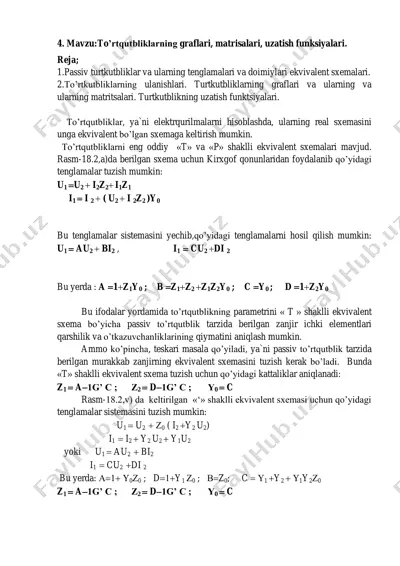

1 / 3

4. mavzu:to’rtqutbliklarning graflari, matrisalari, uzatish funksiyalari. reja; 1.passiv turtkutbliklar va ularning tenglamalari va doimiylari ekvivalent sxemalari. 2.to’rtkutbliklarning ulanishlari. turtkutbliklarning graflari va ularning va ularning matritsalari. turtkutblikning uzatish funktsiyalari. to’rtqutbliklar, ya`ni elektrqurilmalarni hisoblashda, ularning real sxemasini unga ekvivalent bo’lgan sxemaga keltirish mumkin. to’rtqutbliklarni eng oddiy «t» va «p» shaklli ekvivalent sxemalari mavjud. rasm-18.2,a)da berilgan sxema uchun kirxgof qonunlaridan foydalanib qo’yidagi tenglamalar tuzish mumkin: u1 u2  i2z2 i1z1 i1  i 2  ( u2  i 2z2 )y0 bu tenglamalar sistemasini yechib,qo’yidagi tenglamalarni hosil qilish mumkin: u1  au2  bi2 , i1  cu2 di 2 bu yerda : a 1z1y0 ; b z1z2 z1z2y0 ; c y0 ; d 1z2y0 bu ifodalar yordamida to’rtqutblikning parametrini « t » shaklli ekvivalent sxema bo’yicha passiv to’rtqutblik tarzida berilgan zanjir ichki elementlari qarshilik va o’tkazuvchanliklarining qiymatini aniqlash mumkin. ammo ko’pincha, teskari masala qo’yiladi, ya`ni passiv to’rtqutblik tarzida berilgan murakkab zanjirning ekvivalent …

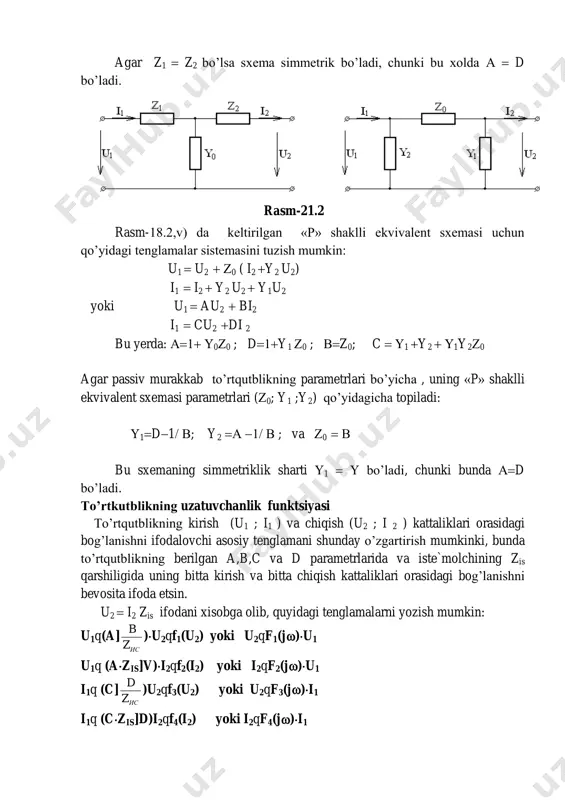

2 / 3

’yicha , uning «p» shaklli ekvivalent sxemasi parametrlari (0; y1 ;y2) qo’yidagicha topiladi: 1d1 ; y2    ; va 0   bu sxemaning simmetriklik sharti 1   bo’ladi, chunki bunda d bo’ladi. to’rtkutblikning uzatuvchanlik funktsiyasi to’rtqutblikning kirish (u1 ; i1 ) va chiqish (u2 ; i 2 ) kattaliklari orasidagi bog’lanishni ifodalovchi asosiy tenglamani shunday o’zgartirish mumkinki, bunda to’rtqutblikning berilgan a,b,c va d parametrlarida va iste`molchining zis qarshiligida uning bitta kirish va bitta chiqish kattaliklari orasidagi bog’lanishni bevosita ifoda etsin. u2  i2 zis ifodani xisobga olib, quyidagi tenglamalarni yozish mumkin: u1q(a] исz b )u2qf1(u2) yoki u2qf1(j)u1 u1q (azis]v)i2qf2(i2) yoki i2qf2(j)u1 i1q (c] исz d )u2qf3(u2) yoki u2qf3(j)i1 i1q (czis]d)i2qf4(i2) yoki i2qf4(j)i1 rasm-21.2 bunda: f1(j)q bza z ис ис  ; f2(j)q bza ис  1 ; f3(j)q dzс z ис ис  va f4(j)q dzс ис  1 -funktsiyalar to’rtqutblikning uzatuvchanlik funktsiyalari bo’lib, ular yordamida …

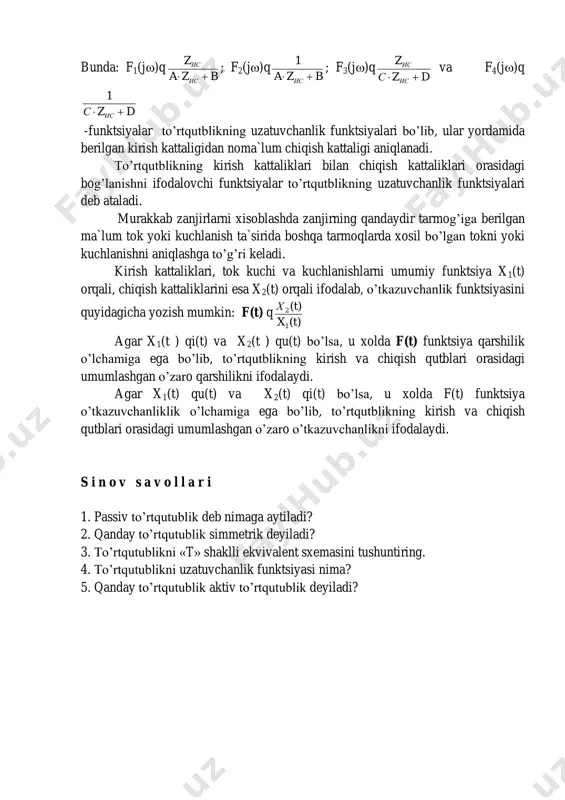

3 / 3

sh qutblari orasidagi umumlashgan o’zaro o’tkazuvchanlikni ifodalaydi. s i n o v s a v o l l a r i 1. passiv to’rtqutublik deb nimaga aytiladi? 2. qanday to’rtqutublik simmetrik deyiladi? 3. to’rtqutublikni «t» shaklli ekvivalent sxemasini tushuntiring. 4. to’rtqutublikni uzatuvchanlik funktsiyasi nima? 5. qanday to’rtqutublik aktiv to’rtqutublik deyiladi?
