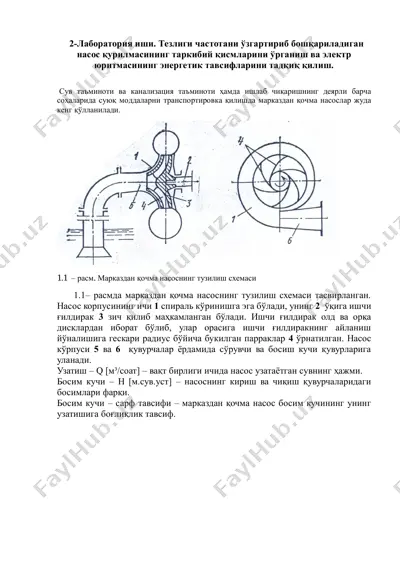

Прокрутите вниз 👇![2-лаборатория иши. тезлиги частотани ўзгартириб бошқариладиган насос қурилмасининг таркибий қисмларини ўрганиш ва электр юритмасининг энергетик тавсифларини тадқиқ қилиш. сув таъминоти ва канализация таъминоти ҳамда ишлаб чиқаришнинг деярли барча соҳаларида суюқ моддаларни транспортировка қилишда марказдан қочма насослар жуда кенг қўлланилади. 1.1 – расм. марказдан қочма насоснинг тузилиш схемаси 1.1– расмда марказдан қочма насоснинг тузилиш схемаси тасвирланган. насос корпусининг ичи 1 спираль кўринишга эга бўлади, унинг 2 ўқига ишчи ғилдирак 3 зич қилиб маҳкамланган бўлади. ишчи ғилдирак олд ва орқа дисклардан иборат бўлиб, улар орасига ишчи ғилдиракнинг айланиш йўналишига гескари радиус бўйича букилган парраклар 4 ўрнатилган. насос кўрпуси 5 ва 6 қувурчалар ёрдамида сўрувчи ва босиш кучи қувурларига уланади. узатиш – q [м³/соат] – вақт бирлиги ичида насос узатаётган сувнинг ҳажми. босим кучи – h [м.сув.уст] – насоснинг кириш ва чиқиш қувурчаларидаги босимлари фарқи. босим кучи – сарф тавсифи – марказдан қочма насос босим кучининг унинг узатишига боғлиқлик тавсиф. 1.2 – расм. …](/media/previews/pages/preview_v26LKqu.webp "namas pump - Страница 1")

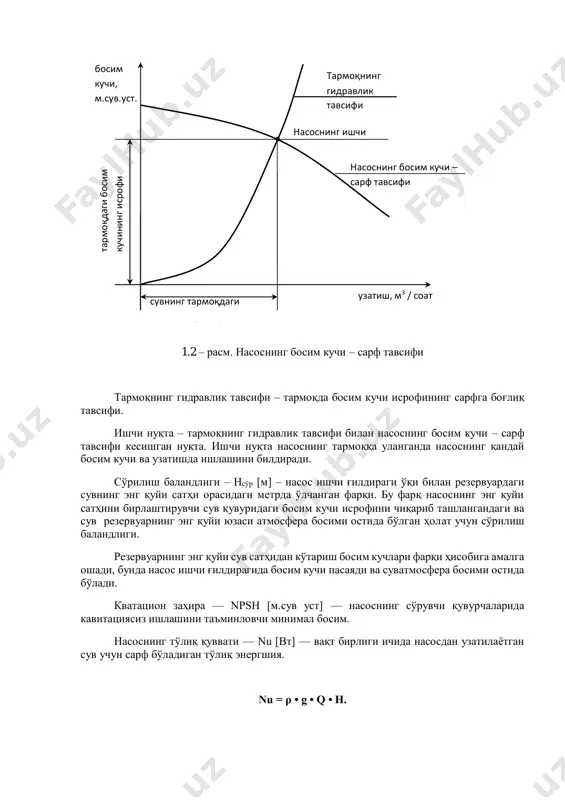

![тациясиз ишлашини таъминловчи минимал босим. насоснинг тўлиқ қуввати — nu [вт] — вақт бирлиги ичида насосдан узатилаётган сув учун сарф бўладиган тўлиқ энергшия. nu = ρ • g • q • h. насоснинг ишчи нуқтаси босим кучи, м.сув.уст. та р м о қд аг и б о си м ку чи н и н г и ср о ф и тармоқнинг гидравлик тавсифи насоснинг босим кучи – сарф тавсифи сувнинг тармоқдаги ҳажмий сарфи узатиш, м3 / соат насос ўқидаги қувват — nw [вт] — марказдан қочма насос ўқига бериладиган механик қувват. механик қувват, фойдали қувватга гидравлик исрофлар ва ишчи ғилдиракдаги сирпаниш исрофларининг йиғиндисини қўшилган қийматидан катта бўлади. nw = nu / η насоснинг фик — η [%] — марказдан қочма насоснинг фойдали қувватининг ўқидаги механик қувватига нисбати билан аниқланади. номиналь босим — pn — ҳарорати 20°c бўлган энг катта сиқилган босим остидаги сувни узатишга рухсат этиладиган босим. корхона сув таъминоти …](/media/previews/pages/preview_sTlBJbf.webp "namas pump - Страница 2")
О "namas pump"
2-лаборатория иши. тезлиги частотани ўзгартириб бошқариладиган насос қурилмасининг таркибий қисмларини ўрганиш ва электр юритмасининг энергетик тавсифларини тадқиқ қилиш. сув таъминоти ва канализация таъминоти ҳамда ишлаб чиқаришнинг деярли барча соҳаларида суюқ моддаларни транспортировка қилишда марказдан қочма насослар жуда кенг қўлланилади. 1.1 – расм. марказдан қочма насоснинг тузилиш схемаси 1.1– расмда марказдан қочма насоснинг тузилиш схемаси тасвирланган. насос корпусининг ичи 1 спираль кўринишга эга бўлади, унинг 2 ўқига ишчи ғилдирак 3 зич қилиб маҳкамланган бўлади. ишчи ғилдирак олд ва орқа дисклардан иборат бўлиб, улар орасига ишчи ғилдиракнинг айланиш йўналишига гескари радиус бўйича букилган парраклар 4 ўрнатилган. насос кўрпуси 5 ва 6 қувурчалар ёрдамида сўрувчи ва босиш куч...
Этот файл содержит 4 стр. в формате PDF (414,0 КБ). Чтобы скачать "namas pump", нажмите кнопку Telegram слева.
