1 / 5

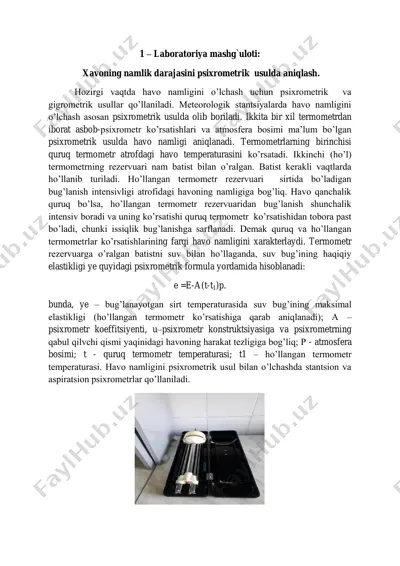

1 – laboratoriya mashg`uloti: xavoning namlik darajasini psixrometrik usulda aniqlash. hozirgi vaqtda havo namligini o’lchash uchun psixrometrik va gigrometrik usullar qo’llaniladi. meteorologik stantsiyalarda havo namligini o’lchash asosan psixrometrik usulda olib boriladi. ikkita bir xil termometrdan iborat asbob-psixrometr ko’rsatishlari va atmosfera bosimi ma’lum bo’lgan psixrometrik usulda havo namligi aniqlanadi. termometrlarning birinchisi quruq termometr atrofdagi havo temperaturasini ko’rsatadi. ikkinchi (ho’l) termometrning rezervuari nam batist bilan o’ralgan. batist kerakli vaqtlarda ho’llanib turiladi. ho’llangan termometr rezervuari sirtida bo’ladigan bug’lanish intensivligi atrofidagi havoning namligiga bog’liq. havo qanchalik quruq bo’lsa, ho’llangan termometr rezervuaridan bug’lanish shunchalik intensiv boradi va uning ko’rsatishi quruq termometr ko’rsatishidan tobora past bo’ladi, chunki issiqlik bug’lanishga sarflanadi. demak quruq va ho’llangan termometrlar ko’rsatishlarining farqi havo namligini xarakterlaydi. termometr rezervuarga o’ralgan batistni suv bilan ho’llaganda, suv bug’ining haqiqiy elastikligi ye quyidagi psixrometrik formula yordamida hisoblanadi: e =e-a(t-t1)p. bunda, ye – bug’lanayotgan sirt temperaturasida suv bug’ining maksimal elastikligi (ho’llangan termometr ko’rsatishiga qarab aniqlanadi); a – …

2 / 5

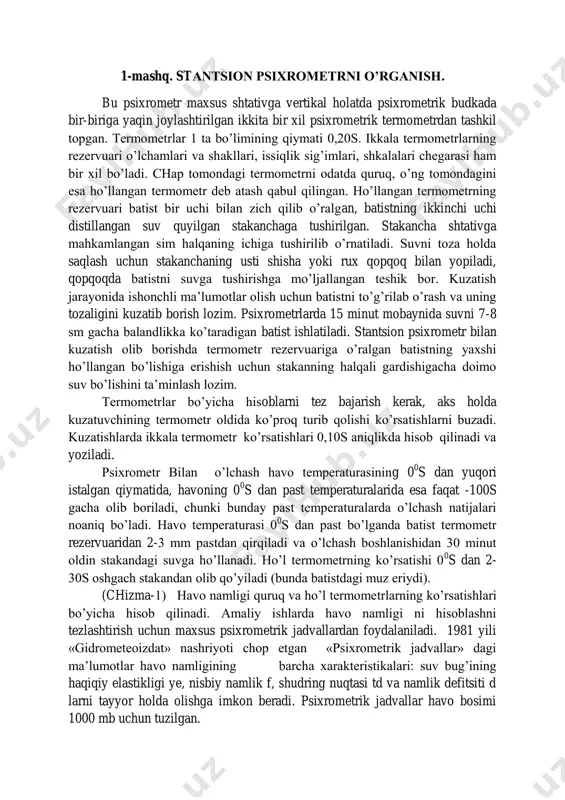

akllari, issiqlik sig’imlari, shkalalari chegarasi ham bir xil bo’ladi. chap tomondagi termometrni odatda quruq, o’ng tomondagini esa ho’llangan termometr deb atash qabul qilingan. ho’llangan termometrning rezervuari batist bir uchi bilan zich qilib o’ralgan, batistning ikkinchi uchi distillangan suv quyilgan stakanchaga tushirilgan. stakancha shtativga mahkamlangan sim halqaning ichiga tushirilib o’rnatiladi. suvni toza holda saqlash uchun stakanchaning usti shisha yoki rux qopqoq bilan yopiladi, qopqoqda batistni suvga tushirishga mo’ljallangan teshik bor. kuzatish jarayonida ishonchli ma’lumotlar olish uchun batistni to’g’rilab o’rash va uning tozaligini kuzatib borish lozim. psixrometrlarda 15 minut mobaynida suvni 7-8 sm gacha balandlikka ko’taradigan batist ishlatiladi. stantsion psixrometr bilan kuzatish olib borishda termometr rezervuariga o’ralgan batistning yaxshi ho’llangan bo’lishiga erishish uchun stakanning halqali gardishigacha doimo suv bo’lishini ta’minlash lozim. termometrlar bo’yicha hisoblarni tez bajarish kerak, aks holda kuzatuvchining termometr oldida ko’proq turib qolishi ko’rsatishlarni buzadi. kuzatishlarda ikkala termometr ko’rsatishlari 0,10s aniqlikda hisob qilinadi va yoziladi. psixrometr bilan o’lchash havo temperaturasining …

3 / 5

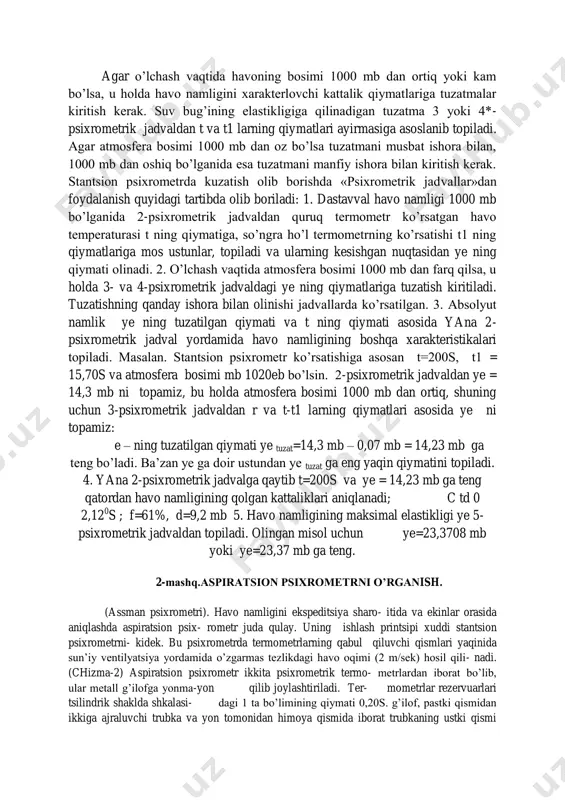

gan «psixrometrik jadvallar» dagi ma’lumotlar havo namligining barcha xarakteristikalari: suv bug’ining haqiqiy elastikligi ye, nisbiy namlik f, shudring nuqtasi td va namlik defitsiti d larni tayyor holda olishga imkon beradi. psixrometrik jadvallar havo bosimi 1000 mb uchun tuzilgan. agar o’lchash vaqtida havoning bosimi 1000 mb dan ortiq yoki kam bo’lsa, u holda havo namligini xarakterlovchi kattalik qiymatlariga tuzatmalar kiritish kerak. suv bug’ining elastikligiga qilinadigan tuzatma 3 yoki 4*- psixrometrik jadvaldan t va t1 larning qiymatlari ayirmasiga asoslanib topiladi. agar atmosfera bosimi 1000 mb dan oz bo’lsa tuzatmani musbat ishora bilan, 1000 mb dan oshiq bo’lganida esa tuzatmani manfiy ishora bilan kiritish kerak. stantsion psixrometrda kuzatish olib borishda «psixrometrik jadvallar»dan foydalanish quyidagi tartibda olib boriladi: 1. dastavval havo namligi 1000 mb bo’lganida 2-psixrometrik jadvaldan quruq termometr ko’rsatgan havo temperaturasi t ning qiymatiga, so’ngra ho’l termometrning ko’rsatishi t1 ning qiymatlariga mos ustunlar, topiladi va ularning kesishgan nuqtasidan ye ning qiymati olinadi. 2. …

4 / 5

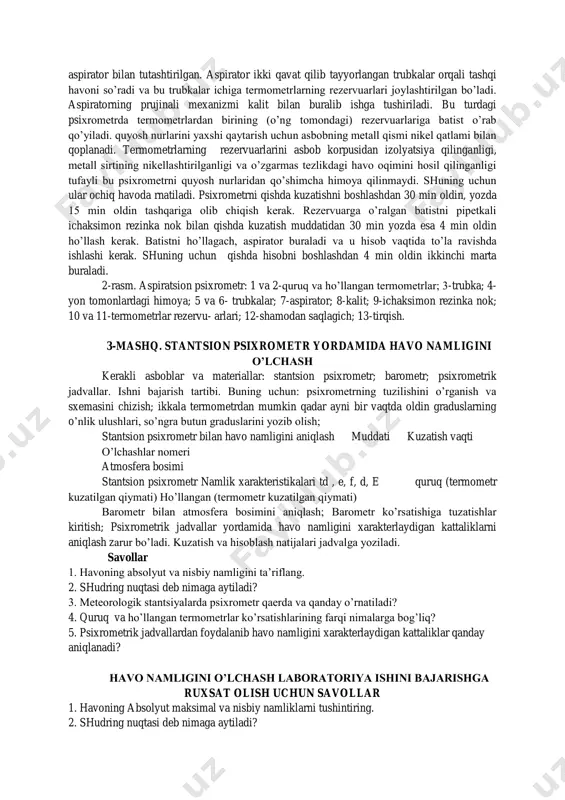

0s va ye = 14,23 mb ga teng qatordan havo namligining qolgan kattaliklari aniqlanadi; c td 0 2,12 0 s ; f=61%, d=9,2 mb 5. havo namligining maksimal elastikligi ye 5- psixrometrik jadvaldan topiladi. olingan misol uchun ye=23,3708 mb yoki ye=23,37 mb ga teng. 2-mashq.aspiratsion psixrometrni o’rganish. (assman psixrometri). havo namligini ekspeditsiya sharo- itida va ekinlar orasida aniqlashda aspiratsion psix- rometr juda qulay. uning ishlash printsipi xuddi stantsion psixrometrni- kidek. bu psixrometrda termometrlarning qabul qiluvchi qismlari yaqinida sun’iy ventilyatsiya yordamida o’zgarmas tezlikdagi havo oqimi (2 m/sek) hosil qili- nadi. (chizma-2) aspiratsion psixrometr ikkita psixrometrik termo- metrlardan iborat bo’lib, ular metall g’ilofga yonma-yon qilib joylashtiriladi. ter- mometrlar rezervuarlari tsilindrik shaklda shkalasi- dagi 1 ta bo’limining qiymati 0,20s. g’ilof, pastki qismidan ikkiga ajraluvchi trubka va yon tomonidan himoya qismida iborat trubkaning ustki qismi aspirator bilan tutashtirilgan. aspirator ikki qavat qilib tayyorlangan trubkalar orqali tashqi havoni so’radi va bu trubkalar ichiga termometrlarning rezervuarlari …

5 / 5

stni ho’llagach, aspirator buraladi va u hisob vaqtida to’la ravishda ishlashi kerak. shuning uchun qishda hisobni boshlashdan 4 min oldin ikkinchi marta buraladi. 2-rasm. aspiratsion psixrometr: 1 va 2-quruq va ho’llangan termometrlar; 3-trubka; 4- yon tomonlardagi himoya; 5 va 6- trubkalar; 7-aspirator; 8-kalit; 9-ichaksimon rezinka nok; 10 va 11-termometrlar rezervu- arlari; 12-shamodan saqlagich; 13-tirqish. 3-mashq. stantsion psixrometr yordamida havo namligini o’lchash kerakli asboblar va materiallar: stantsion psixrometr; barometr; psixrometrik jadvallar. ishni bajarish tartibi. buning uchun: psixrometrning tuzilishini o’rganish va sxemasini chizish; ikkala termometrdan mumkin qadar ayni bir vaqtda oldin graduslarning o’nlik ulushlari, so’ngra butun graduslarini yozib olish; stantsion psixrometr bilan havo namligini aniqlash muddati kuzatish vaqti o’lchashlar nomeri atmosfera bosimi stantsion psixrometr namlik xarakteristikalari td , e, f, d, e quruq (termometr kuzatilgan qiymati) ho’llangan (termometr kuzatilgan qiymati) barometr bilan atmosfera bosimini aniqlash; barometr ko’rsatishiga tuzatishlar kiritish; psixrometrik jadvallar yordamida havo namligini xarakterlaydigan kattaliklarni aniqlash zarur bo’ladi. kuzatish va hisoblash …
