1 / 6

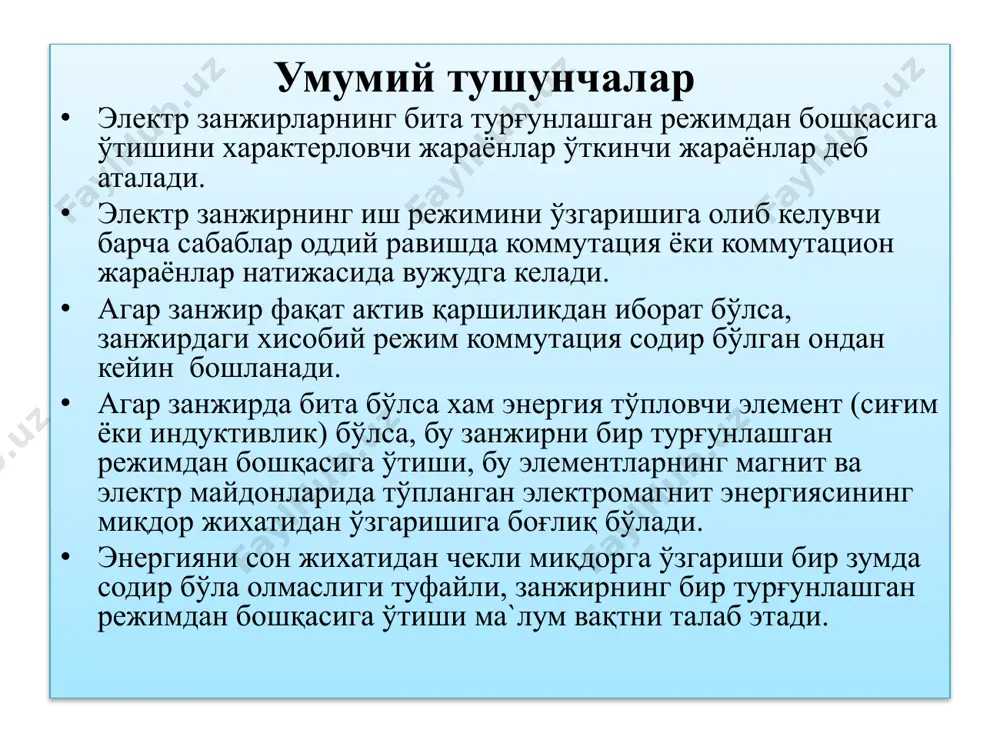

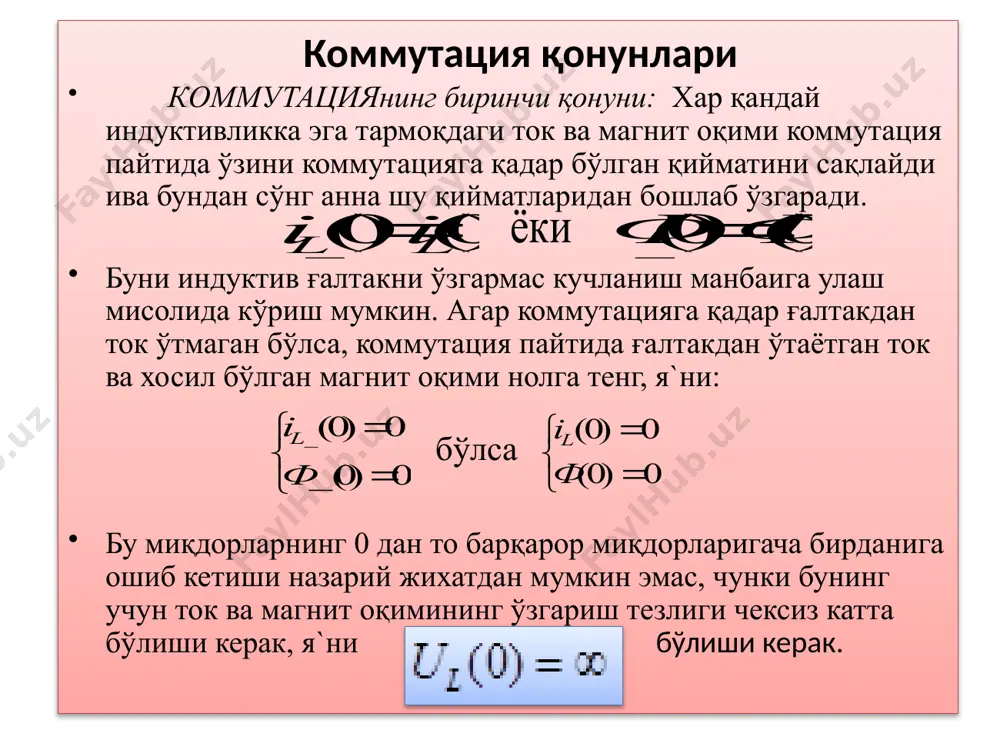

презентация powerpoint 1-мавзу: электр занжирларда ўткинчи жараёнлар 1. умумий тушунчалар. 2. коммутация қонунлари. 3. ўткинчи, турғунлашган ва эркин режимлар. умумий тушунчалар электр занжирларнинг бита турғунлашган режимдан бошқасига ўтишини характерловчи жараёнлар ўткинчи жараёнлар деб аталади. электр занжирнинг иш режимини ўзгаришига олиб келувчи барча сабаблар оддий равишда коммутация ёки коммутацион жараёнлар натижасида вужудга келади. агар занжир фақат актив қаршиликдан иборат бўлса, занжирдаги хисобий режим коммутация содир бўлган ондан кейин бошланади. агар занжирда бита бўлса хам энергия тўпловчи элемент (сиғим ёки индуктивлик) бўлса, бу занжирни бир турғунлашган режимдан бошқасига ўтиши, бу элементларнинг магнит ва электр майдонларида тўпланган электромагнит энергиясининг миқдор жихатидан ўзгаришига боғлиқ бўлади. энергияни сон жихатидан чекли миқдорга ўзгариши бир зумда содир бўла олмаслиги туфайли, занжирнинг бир турғунлашган режимдан бошқасига ўтиши ма`лум вақтни талаб этади. коммутация қонунлари коммутациянинг биринчи қонуни: хар қандай индуктивликка эга тармоқдаги ток ва магнит оқими коммутация пайтида ўзини коммутацияга қадар бўлган қийматини сақлайди ива бундан сўнг анна шу …

2 / 6

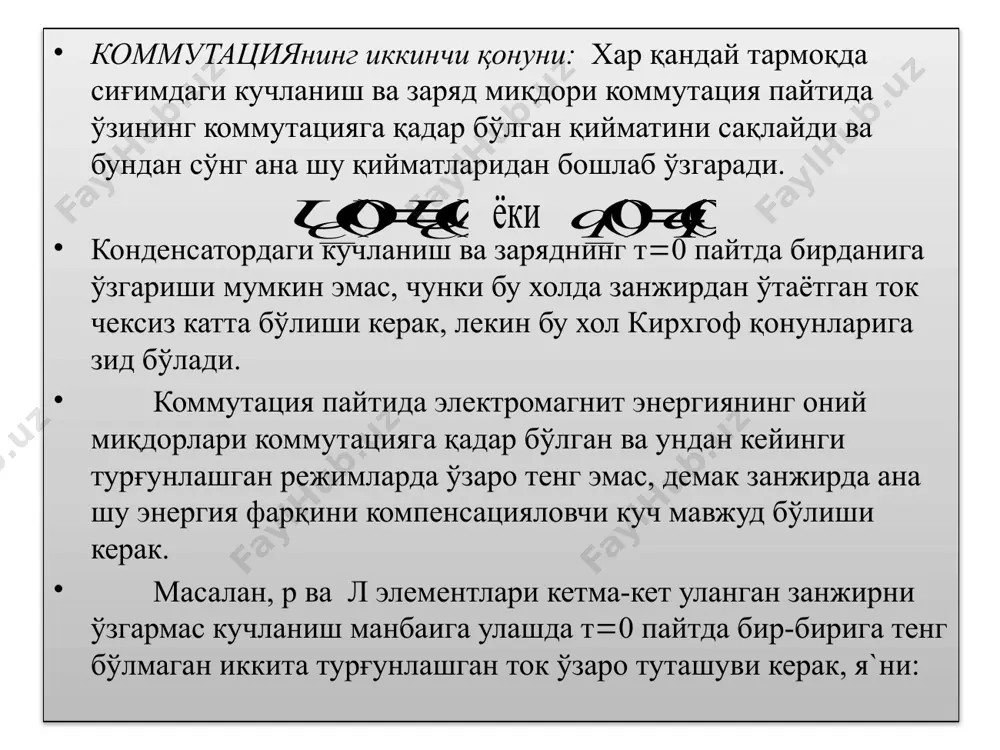

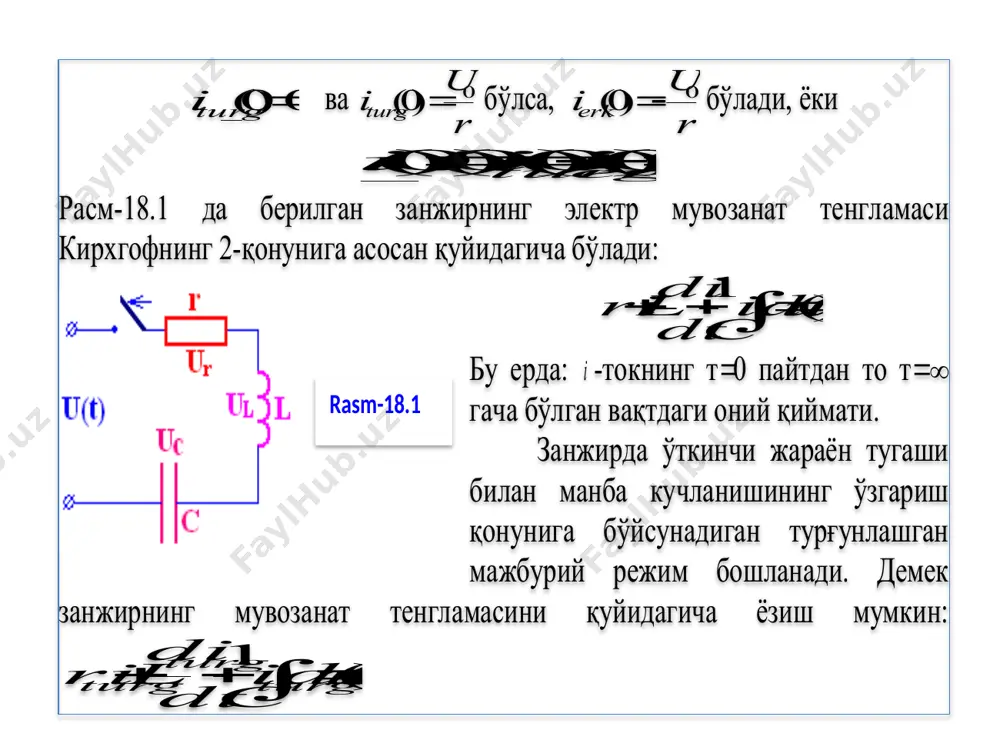

ексиз катта бўлиши керак, лекин бу хол кирхгоф қонунларига зид бўлади. коммутация пайтида электромагнит энергиянинг оний миқдорлари коммутацияга қадар бўлган ва ундан кейинги турғунлашган режимларда ўзаро тенг эмас, демак занжирда ана шу энергия фарқини компенсацияловчи куч мавжуд бўлиши керак. масалан, р ва л элементлари кетма-кет уланган занжирни ўзгармас кучланиш манбаига улашда т0 пайтда бир-бирига тенг бўлмаган иккита турғунлашган ток ўзаро туташуви керак, я`ни: image1.emf image2.emf image3.png image4.emf image5.emf image6.emf )0()0( _ ll ii  ёки )0()0( _ фф       0)0_( 0)0( _ ф i l бўлса      0)0( 0)0( ф i l )0()0( _ cc uu  ёки )0()0( _ qq 0)0( _  turg i ва r u i turg 0 )0( бўлса, r u i erk 0 )0( бўлади, ёки 0)0()0()0()0( _  erkturg iiii расм-18.1 да берилган занжирнинг электр мувозанат тенгламаси кирхгофнинг 2-қонунига асосан қуйидагича бўлади:   …

3 / 6

электрзанжирларда ўткинчи жараёнлар - Page 3

4 / 6

электрзанжирларда ўткинчи жараёнлар - Page 4

5 / 6

электрзанжирларда ўткинчи жараёнлар - Page 5
