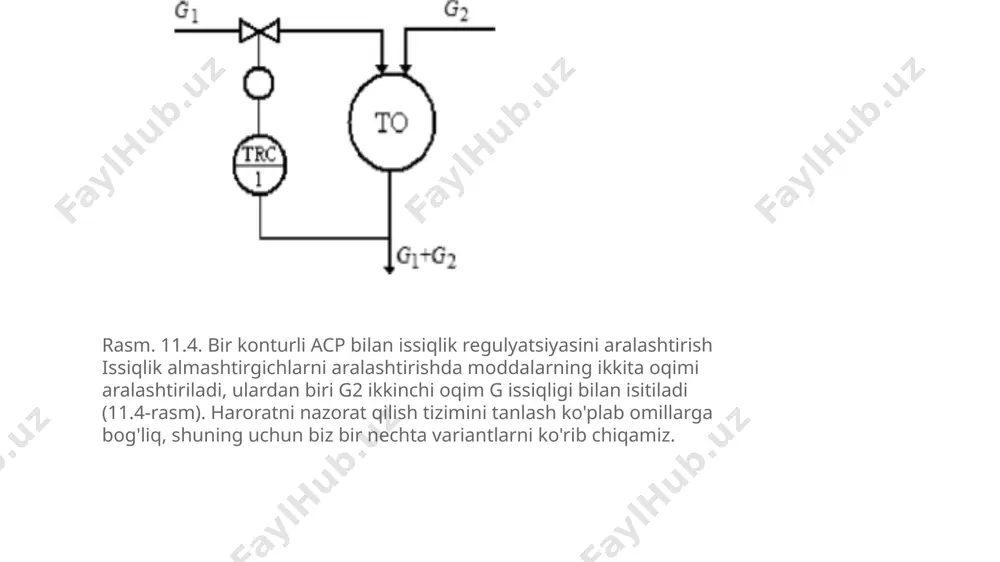

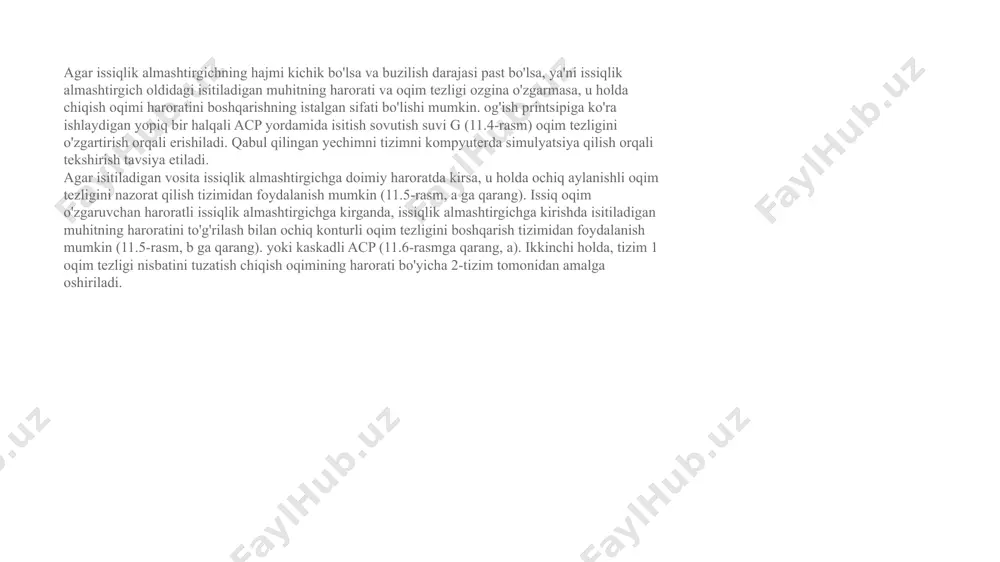

презентация powerpoint mavzu: issiqlik uzatish jarayonlari issiqlik uzatish jarayonlari ko'pgina kimyoviy muhandislik jarayonlarida sodir bo'ladi va issiqlik almashinuvchilari yordamida amalga oshiriladi. issiqlik almashtirgichni boshqarish tizimi sovutish suyuqligining oqim tezligini o'zgartirish orqali moddaning chiqish oqimi haroratining belgilangan qiymatini saqlanishini ta'minlashi kerak. rasm. 11.4. bir konturli acp bilan issiqlik regulyatsiyasini aralashtirish issiqlik almashtirgichlarni aralashtirishda moddalarning ikkita oqimi aralashtiriladi, ulardan biri g2 ikkinchi oqim g issiqligi bilan isitiladi (11.4-rasm). haroratni nazorat qilish tizimini tanlash ko'plab omillarga bog'liq, shuning uchun biz bir nechta variantlarni ko'rib chiqamiz. agar issiqlik almashtirgichning hajmi kichik bo'lsa va buzilish darajasi past bo'lsa, ya'ni issiqlik almashtirgich oldidagi isitiladigan muhitning harorati va oqim tezligi ozgina o'zgarmasa, u holda chiqish oqimi haroratini boshqarishning istalgan sifati bo'lishi mumkin. og'ish printsipiga ko'ra ishlaydigan yopiq bir halqali acp yordamida isitish sovutish suvi g (11.4-rasm) oqim tezligini o'zgartirish orqali erishiladi. qabul qilingan yechimni tizimni kompyuterda simulyatsiya qilish orqali tekshirish tavsiya etiladi. agar isitiladigan vosita issiqlik almashtirgichga …

2 / 10

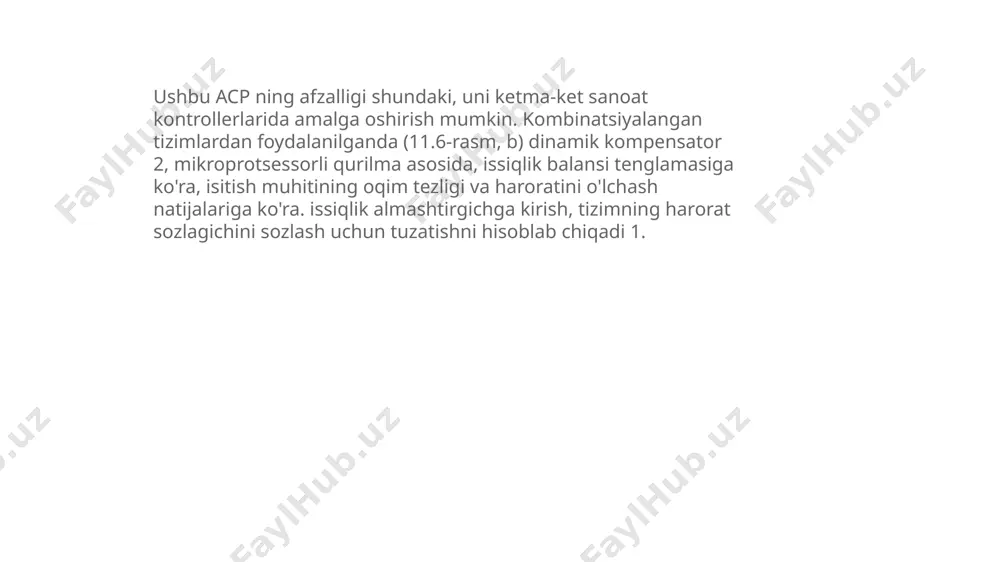

gan tizimlardan foydalanilganda (11.6-rasm, b) dinamik kompensator 2, mikroprotsessorli qurilma asosida, issiqlik balansi tenglamasiga ko'ra, isitish muhitining oqim tezligi va haroratini o'lchash natijalariga ko'ra. issiqlik almashtirgichga kirish, tizimning harorat sozlagichini sozlash uchun tuzatishni hisoblab chiqadi 1. 11.5. rasm . acp nisbati bilan to taraflamasini sozlash 11.6. rasm . kaskad va birlashtirilgan acp bilan to nazorati qobiq va quvurli bug 'suyuqlik issiqlik almashtirgichlarida issiqlik isitiladigan muhit va isitish sovutgichni ajratib turadigan issiqlik almashinuvi yuzasi orqali uzatiladi. to'yingan bug 'halqali bo'shliqqa kiradi va kondensatsiyalanadi, quvurlar yuzasiga issiqlik beradi. issiqlik uzatish tufayli issiqlik quvurlarning ichki yuzasiga o'tadi va quvurlar orqali oqadigan muhitni isitadi. ko'pincha, issiqlik almashinuvchisining chiqishidagi isitiladigan muhitning haroratini nazorat qilish jarayoni bug 'oqim tezligini o'zgartiradigan yopiq bir-loopli acp (11.7-rasmga qarang, a) yordamida amalga oshiriladi. agar bug 'chiziqidagi bosim o'zgarsa, bu nazorat valfi orqali bug' oqimining kiruvchi o'zgarishiga olib keladi. ushbu turdagi buzilishlarni bartaraf etish uchun chiqish joyidagi isitiladigan muhitning haroratini tuzatish …

3 / 10

ssiq va sovuq suyuqlikni aralashtirish orqali doimiy chiqish haroratini ta'minlaydi. 11.8. rasm. kaskadli boshqaruv sxemalari va qisman oqimni aylanib o'tish bilan suyuqlikni bug'lanish jarayonini nazorat qilish jarayon oqimida moddiy muvozanatni saqlashga qaratilgan: bug'langan suyuqlik miqdori bug'lanish moslamasiga kiradigan suyuqlik miqdoriga teng bo'lishi kerak. bunga apparatdagi suyuqlikning ma'lum darajasini bug'lanish yuzasidan doimiy bug 'bosimida ushlab turish orqali erishiladi. tizim darajasining regulyatori 1 (11.9-rasm, a) bug'langan suyuqlik darajasini saqlab turish uchun bug'lashtirgichning halqasiga bug' etkazib berishni o'zgartiradi. tizim 2 bosim regulyatori texnologik bug 'chiqariladigan bug' liniyasining gidravlik qarshiligini o'zgartiradi. suyuqlikning oqim tezligining sezilarli darajada o'zgarishi bilan bug 'va bug'langan suyuqlikning oqim tezligi nisbati darajasini to'g'rilash bilan nazorat qilish uchun kaskad tizimi qo'llaniladi (11.9-rasm, b). 11.9. rasm. evaporatorni boshqarish sxemalari image1.png image2.png image3.png image4.png image5.png image6.png /docprops/thumbnail.jpeg
