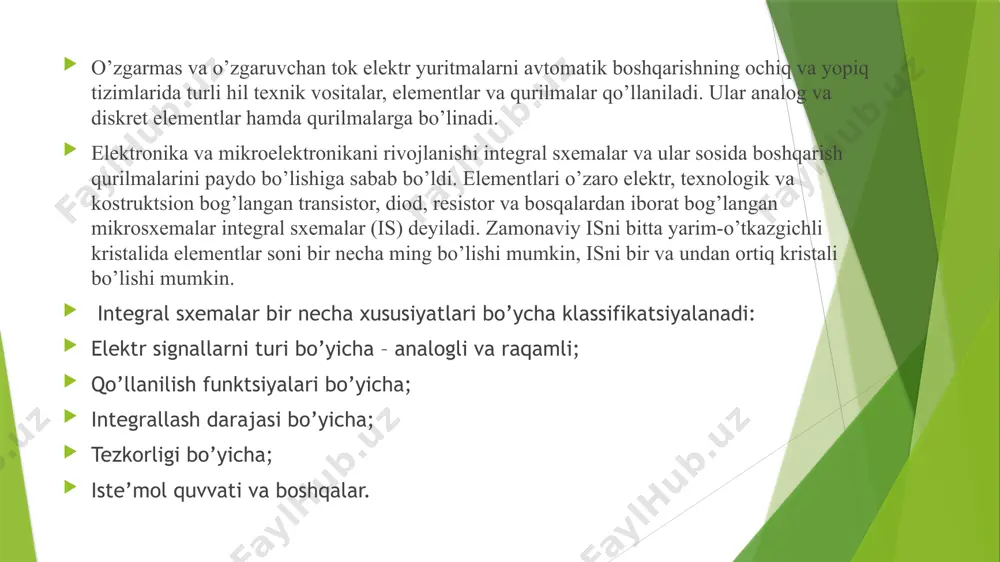

maʻruza № 39 mavzu: yopiq tizimli elektr yuritmalarni boshqarishning texnik vositalari. maʻruza № 39 mavzu: yopiq tizimli elektr yuritmalarni boshqarishning texnik vositalari. reja: 39.1. yopiq tizimli elektr yuritmalarni boshqarishning texnik vositalari. 39.2. elektr yuritmalarni boshqarish tizimlaridagi analog element v qurilmalari. 39.3. elektr yuritmalarning diskret elementlari va qurilmalari. o’zgarmas va o’zgaruvchan tok elektr yuritmalarni avtomatik boshqarishning ochiq va yopiq tizimlarida turli hil texnik vositalar, elementlar va qurilmalar qo’llaniladi. ular analog va diskret elementlar hamda qurilmalarga bo’linadi. elektronika va mikroelektronikani rivojlanishi integral sxemalar va ular sosida boshqarish qurilmalarini paydo bo’lishiga sabab bo’ldi. elementlari o’zaro elektr, texnologik va kostruktsion bog’langan transistor, diod, resistor va bosqalardan iborat bog’langan mikrosxemalar integral sxemalar (is) deyiladi. zamonaviy isni bitta yarim-o’tkazgichli kristalida elementlar soni bir necha ming bo’lishi mumkin, isni bir va undan ortiq kristali bo’lishi mumkin. integral sxemalar bir necha xususiyatlari bo’ycha klassifikatsiyalanadi: elektr signallarni turi bo’yicha – analogli va raqamli; qo’llanilish funktsiyalari bo’yicha; integrallash darajasi bo’yicha; …

2 / 11

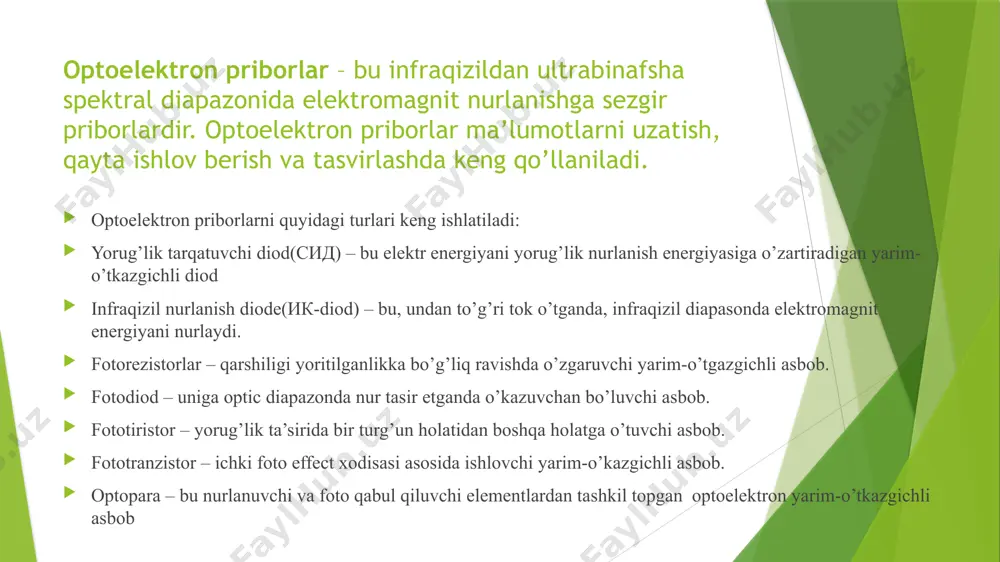

tic diapazonda nur tasir etganda o’kazuvchan bo’luvchi asbob. fototiristor – yorug’lik ta’sirida bir turg’un holatidan boshqa holatga o’tuvchi asbob. fototranzistor – ichki foto effect xodisasi asosida ishlovchi yarim-o’kazgichli asbob. optopara – bu nurlanuvchi va foto qabul qiluvchi elementlardan tashkil topgan optoelektron yarim-o’tkazgichli asbob operatsion kuchaytirgich - bu kata kuchaytirish koeffitsientiga ega bo’lgan, manfiy teskari aloqali o’zgarmas tok kuchaytirgichi. rostlagichlar rostlagichlarni quyidagi turlari mavjud: proportsioal п – rostlagich, integral и – rostlagich, aperiodic а – rostlagich, differentsial д – rostlagich, proportsional-integral пи – rostlagich, proportsional-differentsial пд – rostlagich, proportsional-integral-differentsial пид – rostlagich. trigger trigger – bu eng kehg tarqalgan raqamli boshqarish qurilmasi bo’lib, u ikkita turg’un holatga ega va tashqi boshqarish signali ta’sirida bir holatdan ikkinchisiga sakrab o’tishi mumkin. triggerlar asosida turli mantiqiy va hisoblash uzellar quriladi, ular generatsiya va xotira qurilmalari sifatida ham ishlatilishi umkin. ma’lumotlarni yozib olishi bo’yicha triggerlarni quyidagi tiplari mavjud: r-s – trigger, j-k – trigger, d …

3 / 11

onni qoshish operatsiyasini bajaruvchi raqamli uzel. u ayrish operatsiyasini bajarishi ham mumkin, bunda ayriladigan songa ayriluvchi songa etishmaydigan sonni qo’shadi. komparator – bu ikkita an va bn sonlarni solishtirish fuktsiyasini bajaruvchi raqamli uzel. solishtirish natijasida an = bn ; an > bn ; an < bn larni to’g’risi tanlanadi va birlik signal bilan tegishli chiqishda belgilanadi. raqamli mantiqiy uzellar impuls taqsimlagichlar – bir necha chiqish bo’yicha bir kanalli impulslar ketma-ketligini taqsimlab beradi. deshifrator(dekoder) – n ta kirishdagi signalni chiqishni bittasida 1ga o’zgartiradi, qo’lganlarida 0 signallar saqlanib qoldiriladi. shifrator biron-bir kirishdagi birlik signalni barcha chiqishlrda ikkilik songa o’zgartirib beradi. multipleksor – bir-neca kirish liniyalardagi signallarni bitta chiqishga uzatuvchi raqamli uzel. xotira qurimasi registr – ko’p razryadli ikkilik sonni yozish, eslab qolish va chiqarish uchun mo’jallangan qurilma, u shuningdek oddiy mantikiy operatsiyalarni ham bajaradi. to’plovchi-matritsalar – registorga nisbatan kata hajmdagi ma’lumotlarni yodlab qoluvchi qurilma. matritsa asosini trigger tashkil etadi, 1 bit ma’lumotni …

4 / 11

yopiq tizimli elektry uritmalarni boshqarishning texnik vositalari - Page 4

5 / 11

yopiq tizimli elektry uritmalarni boshqarishning texnik vositalari - Page 5
