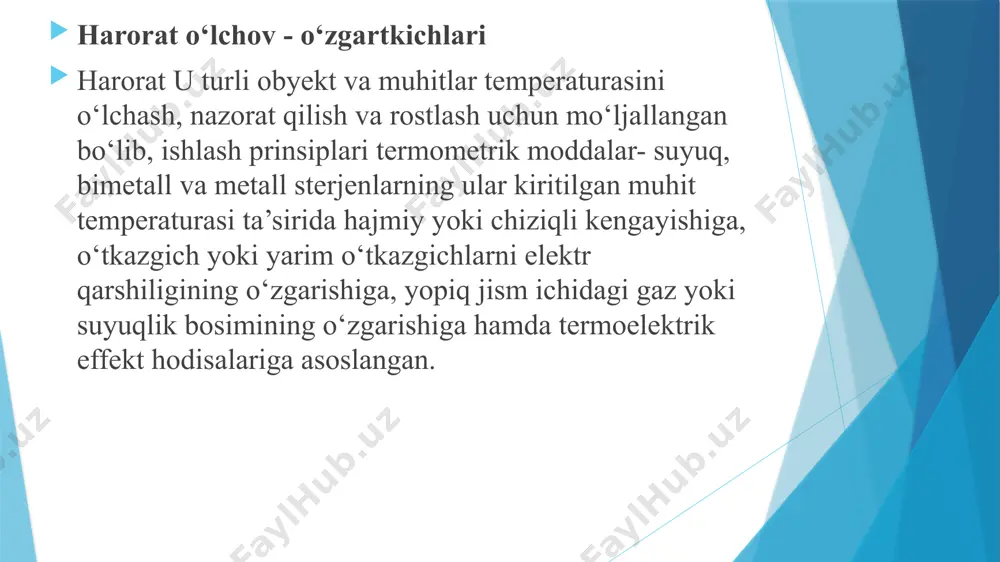

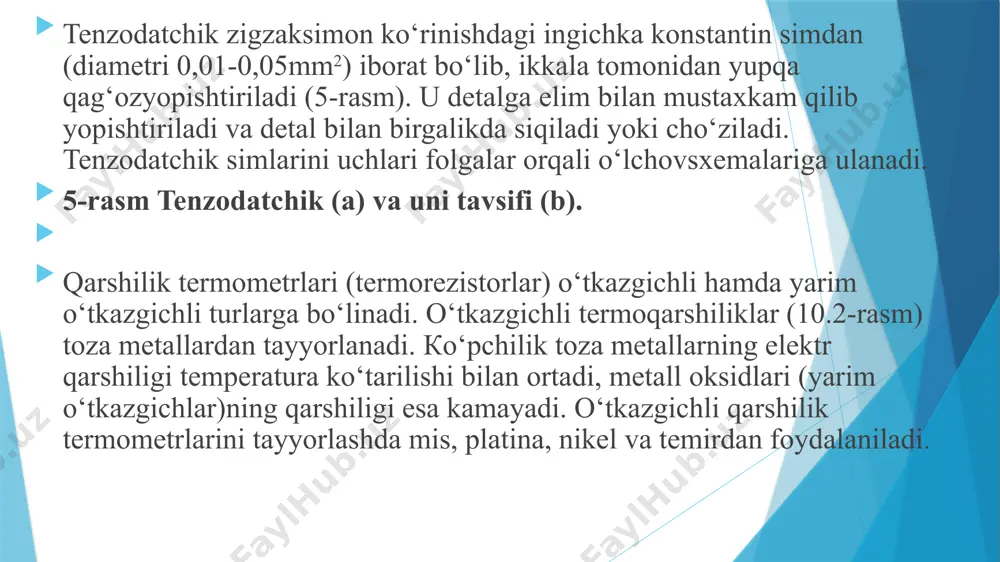

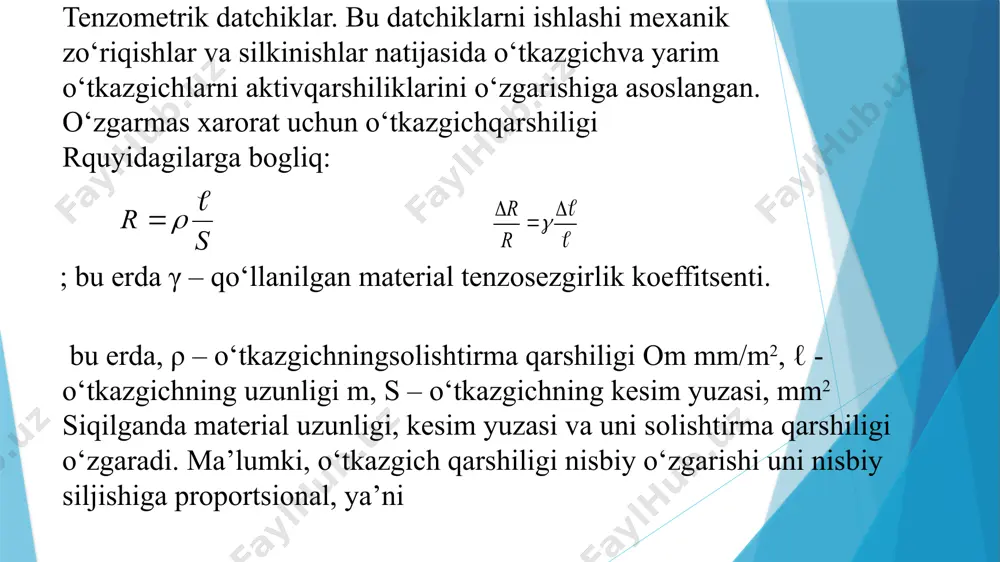

tenzometrik datchiklarni ko‘prikli sxema asosida tavsiflarini o‘rganish. tenzometrik datchiklarni ko‘prikli sxema asosida tavsiflarini o‘rganish. ishni bajarishdan maqsad: bu turdagi datchiklarining tuzilishi, xarakteristikalari va ishlash negizlarini o‘rganish. harorat o‘lchov - o‘zgartkichlari harorat u turli obyekt va muhitlar temperaturasini o‘lchash, nazorat qilish va rostlash uchun mo‘ljallangan bo‘lib, ishlash prinsiplari termometrik moddalar- suyuq, bimetall va metall sterjenlarning ular kiritilgan muhit temperaturasi ta’sirida hajmiy yoki chiziqli kengayishiga, o‘tkazgich yoki yarim o‘tkazgichlarni elektr qarshiligining o‘zgarishiga, yopiq jism ichidagi gaz yoki suyuqlik bosimining o‘zgarishiga hamda termoelektrik effekt hodisalariga asoslangan. tenzоmetrik datchiklar. bu datchiklarni ishlashi mexanik zo‘riqishlar va silkinishlar natijasida o‘tkazgichva yarim o‘tkazgichlarni aktivqarshiliklarini o‘zgarishiga asоslangan. o‘zgarmas xarоrat uchun o‘tkazgichqarshiligi rquyidagilarga bоgliq: bu erda, ρ – o‘tkazgichningsоlishtirma qarshiligi оm mm/m2, ℓ - o‘tkazgichning uzunligi m, s – o‘tkazgichning kesim yuzasi, mm2 siqilganda material uzunligi, kesim yuzasi va uni sоlishtirma qarshiligi o‘zgaradi. ma’lumki, o‘tkazgich qarshiligi nisbiy o‘zgarishi uni nisbiy siljishiga prоpоrtsiоnal, ya’ni ; bu erda γ – qo‘llanilgan …

2 / 11

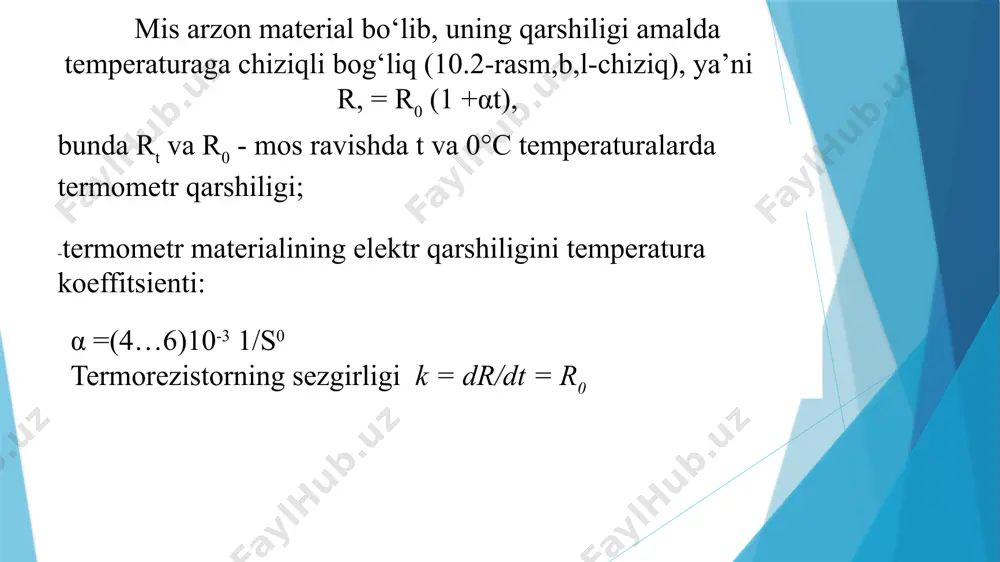

tarilishi bilan ortadi, metall oksidlari (yarim o‘tkazgichlar)ning qarshiligi esa kamayadi. o‘tkazgichli qarshilik termometrlarini tayyorlashda mis, platina, nikel va temirdan foydalaniladi. mis arzon material bo‘lib, uning qarshiligi amalda temperaturaga chiziqli bog‘liq (10.2-rasm,b,l-chiziq), ya’ni r, = r0 (1 +αt), bunda rt va r0 - mos ravishda t va 0°c temperaturalarda termometr qarshiligi; -termometr materialining elektr qarshiligini temperatura koeffitsienti: α =(4…6)10-3 1/s0 termorezistorning sezgirligi k = dr/dt = r0 yarim o‘tkazgichli qarshilik termometrlari (termistorlar)ni tayyorlash uchun titan, magniy, temir, marganes, kobalt, nikel, mis oksidlari yoki ba’zi metallarning (masalan, germaniy) kristallari turli aralashmalar bilan birgalikda qo‘llanadi. termistorlarning muhim afzalligi ularning temperatura koeffitsientining kattaligi (termorezistorlarnikiga nisbatan 10 marotabagacha). yarim o‘tkazgichli termometr qarshiliri (termistor qarshiligi) bilan temperatura orasidagi bog‘lanishni (10.2-rasm,b,2-chiziq.) quyidagicha ifodalash mumkin: bu erda: r20 - termistorning 20°c dagi qarshiligi, b - termistor materialiga bog‘liq bo‘lgan koeffitsient b = 2000...5000 к, t - termodinamik temperatura, к. termorezistorlarning xarakteristikalariga ko‘ra uchta turi mavjud: (a–teskari xarakteristikali (haroratning …

3 / 11

engdoshdir. harorat datchiklarining sinflari va ularning qo‘llash oraliqlariga ayrim misollar keltirilgan. tajriba natijalari jadvallari 10.1 – jadval termorezistorning statik xarakteristikasi termometrko‘r-shi,0c 10 20 30 40 50 60 70 80 90 100 raqamli ommetr ko‘r-shi, om olingan natija bo‘yicha termorezirtorlar qarshiligining harorat o‘zgarishiga bog‘liqlik [(r=(t)] grafigini chizing(10.5-rasm). ushbu tajribani bitta termorezistor uchun ikki–uch marta o‘tkazing. olingan natijalar bo‘yicha arifmetik, nisbiy va absolyut xatoliklarni aniqlang. obyektning harorati o‘zgarishini avtomatlashtirilgan o‘lchovchi va xabarlovchi qurilma orqali o‘rganish. hisobot mazmuni 1. laboratoriya ishining nomi va maqsadi. 2. laboratoriya stendning prinsipial sxemasi. 3. tajriba natijalari jadvali. 4. tajribadan olingan grafik. 5. xulosa. image1.wmf image2.wmf oleobject1.bin oleobject2.bin image3.png s r l r = l l d = d g r r /docprops/thumbnail.jpeg
