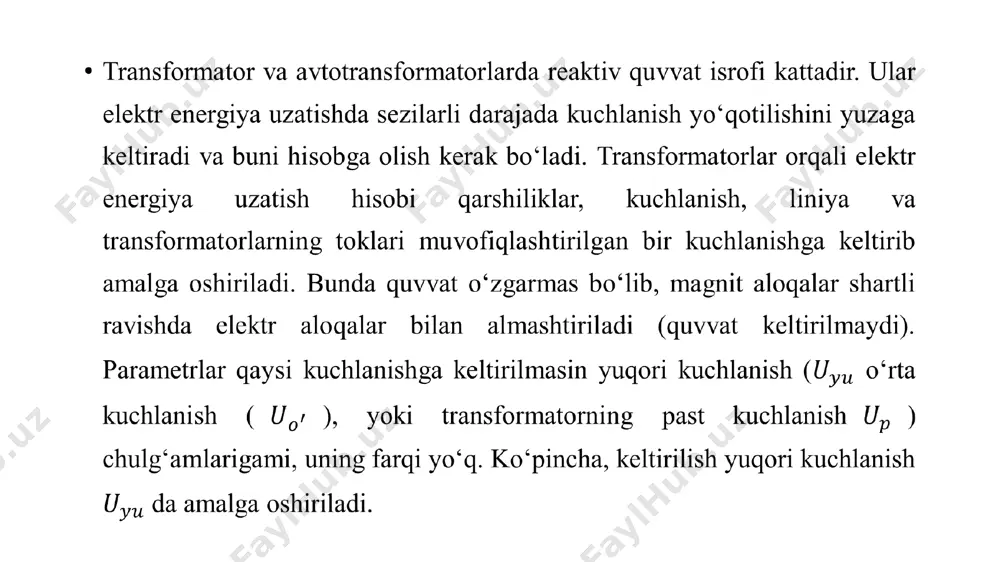

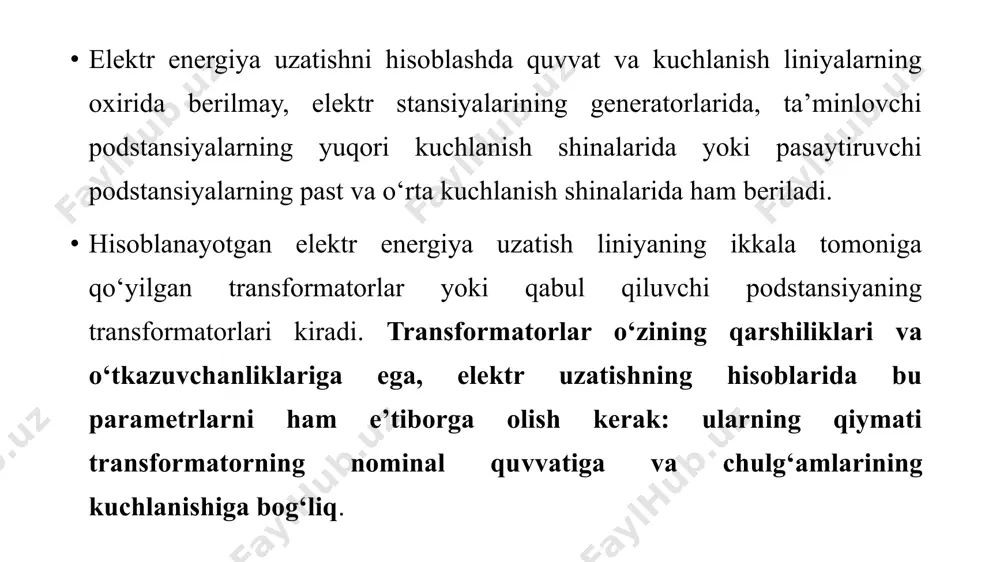

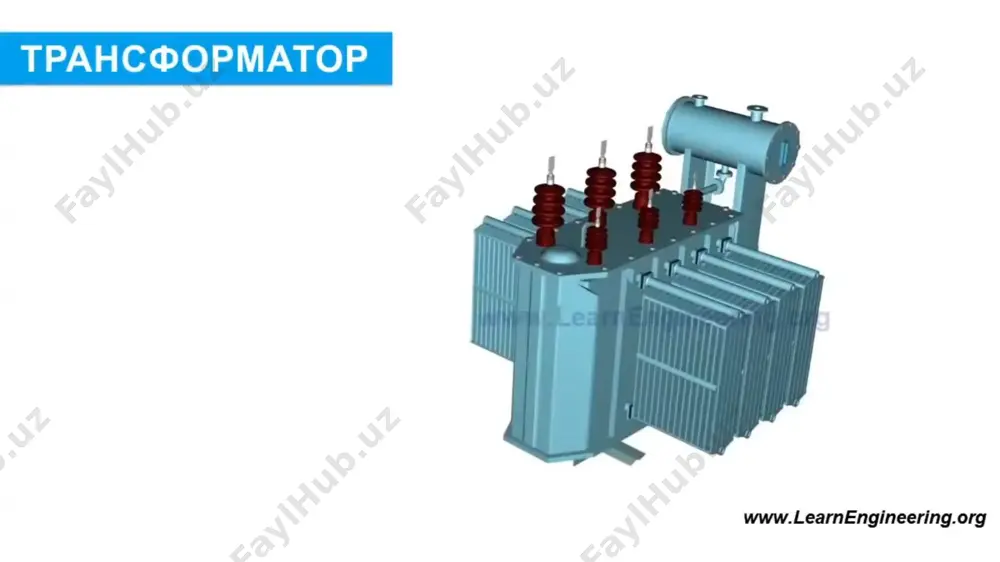

har xil kuchlanishli elektr tarmoqlarning betaraf nuqtasini ish holati ikki cho‘lg‘amli transformatorlar. almashtiruv sxemasi va uning parametrlari reja: 1. ikki cho‘lg‘amli transformatorlar. 2. almashtiruv sxemasi va uning parametrlari. elektr energiya uzatishni hisoblashda quvvat va kuchlanish liniyalarning oxirida berilmay, elektr stansiyalarining generatorlarida, ta’minlovchi podstansiyalarning yuqori kuchlanish shinalarida yoki pasaytiruvchi podstansiyalarning past va o‘rta kuchlanish shinalarida ham beriladi. hisoblanayotgan elektr energiya uzatish liniyaning ikkala tomoniga qo‘yilgan transformatorlar yoki qabul qiluvchi podstansiyaning transformatorlari kiradi. transformatorlar o‘zining qarshiliklari va o‘tkazuvchanliklariga ega, elektr uzatishning hisoblarida bu parametrlarni ham e’tiborga olish kerak: ularning qiymati transformatorning nominal quvvatiga va chulg‘amlarining kuchlanishiga bog‘liq. transformator va avtotransformatorlarda reaktiv quvvat isrofi kattadir. ular elektr energiya uzatishda sezilarli darajada kuchlanish yo‘qotilishini yuzaga keltiradi va buni hisobga olish kerak bo‘ladi. transformatorlar orqali elektr energiya uzatish hisobi qarshiliklar, kuchlanish, liniya va transformatorlarning toklari muvofiqlashtirilgan bir kuchlanishga keltirib amalga oshiriladi. bunda quvvat o‘zgarmas bo‘lib, magnit aloqalar shartli ravishda elektr aloqalar bilan almashtiriladi (quvvat keltirilmaydi). …

2 / 21

quvvat isrofi, salt ishlash toki va qisqa tutashuv kuchlanishi. bu qiymatlaming hammasi jadvalda keltiriladi qisqa tutashuvdagi quvvat isrofi (qisqa tutashuv tajribadan aniqlanadi) deb tok nominalga teng bo‘lganda transformator chulg‘amlaridagi uni qizdirishga sarf bo‘lgan aktiv quvvat isrofi aytiladi. salt ishlashdagi quvvat isrofi (salt ishlash tajribadan aniqlanadi) deb nominal kuchlanish transformator po‘latini magnitlanish va uyurma toklari tufayli uni qizdirishga sarf bo‘lgan quvvat isrofi aytiladi. salt ishlash toki deb. nominal kuchlanishga ulangan biror chulg‘am toki (salt ishlash tajribasi) boshqa chulg‘amlar ochiq qolgandagi holatida aytiladi. salt ishlash toki transformatorning ishlashi uchun zarur bo‘lgan magnitlash quvvatini yuzaga keltiradi. biror juft chulg‘amning qisqa tutashuv kuchlanishi uq.t /%/ deb. ularning biri qisqa tutashtirilib, ikkinchisiga tokning nominal qiymatini olish uchun berilgan kuchlanish aytiladi (qisqa tutashuv tajribasi). bu kuchlanish nominal tok oqayotgan paytda transformatorning aktiv va reaktiv qarshiliklaridagi kuchlanishning pasayishiga teng. ikki chulg‘am transformatorlarning eng aniq almashtiruv sxemasi 1a-rasmda keltirilgan, bu «т» ko‘rinishli sxema. bunda bir faza ekvivalenti uchun …

3 / 21

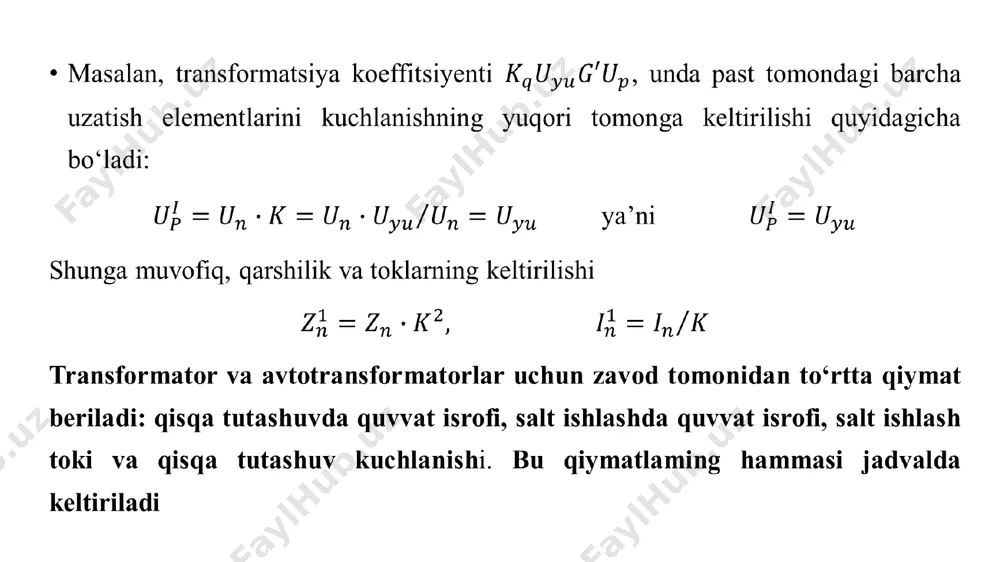

torning almashtiruv sxemasi aktiv qarsliilik qisqa tutashuv tajribadan topiladigan transformator chulg‘amlaridagi aktiv quvvat isrofi: (1) transformatorning to’liq nominal quvvati bunda liniya kuchlanishi bundan (2) (2) ni (1) ga qo’yib, topamiz. agarda u ni kv da, sn ni mva da va pqt ni kw orqali ifodalasak. rt ni om da olamiz: transformator chulg‘ami asosiy shoxobchasidan ishlash uchun boshqa bir shoxobchasiga o‘tkazilsa, chulg'amning aktiv qarshiligi juda kam miqdorda o‘zgaradi. shuning uchun uni o‘zgarmas deb faraz qilish mumkin. induktiv qarshilik. xt qisqa tutashuv tajribasidan uq/%/ topiladi. qisqa tutashuv holatida. oqayotgan tokdan hosil bo‘lgan aktiv va induktiv qarshiliklardagi kuchlanishni pasayishi ua/%/ va ur/%/ quyidagicha ifodalanadi. qisqa tutashuv uchburchagidan transformatorning induktiv qarshiligi elektr tarmoqlarida qo’llanilayotgan katta quvvatli transformatorlarda ni qiymati ga nisbatan juda kichik, shu sababli hisobga olinmaydi va qabul qilinadi. unda yuqoridagi ifoda quyidagi ko’rinishni egallaydi. bunda % da, mva da, un – kv, xtr – om da o’lchanadi. kabel liniyalarda va o‘rta kuchlanishli …

4 / 21

i (ikkinchi chulg’am ochiq qolganda birlamchi chulg’amdagi reaktiv quvvat) bu yerda is.yu%-nominal tokka nisbatan salt yurish tokining qiymati, % ikkinchi tomondan magnitlash quvvati ifodalarning o’ng tomonlarini tenglashtirib topamiz: agarda kva da , kv da bo’lsa, unda bu magnitlash quvvatiga bog’liq o’tkazuvchanlik liniyaning sig’im xarakteriga ega reaktiv o’tkazuvchanligiga qarama-qarshi induktiv xususiyatini namoyon qiladi. mahalliy elektr tarmoqlarida o’tkazuvchanliklar ko’pincha hisobga olinmaydi. asosiy adabiyotlar: steven w.blume. electric power system basics. usa.: wiley – intersciense a john wiley&sous, inc publication, 2007, 260 p. a.n.rasulov, a.d.taslimov, x.g.karimov “elektr tarmoqlari va tizimlari” toshkent. “tafakkur qanoti”. 2015 y.282 steven w. blume, electric power sistem basics, 2007. hossein seifi mohammad sadegh sepasian. electric power sistem planning, 2011, verlag berlin. karimov x.g. rasulov a.n. elektr tarmoqlari va sistemalari. 1 qism. –t.: toshdtu, 1996. -165 b. g‘oyibov t.sh. elektr tarmoqlari va tizimlari. misol va masalalar to‘plami. o‘quv qo‘llanma. -t.: toshdtu, 2006. qo‘shimcha adabiyotlar: 8. mirziyoev sh.m. buyuk kelajagimizni mard va …

5 / 21

odik qo‘llanma. -t.: toshdtu, 2004 media1.mp4 image1.png image2.png image3.png image4.gif image5.png image6.png image7.png image8.png image9.png image10.gif image11.png image12.png image13.png image14.png image15.png image16.png /docprops/thumbnail.jpeg
