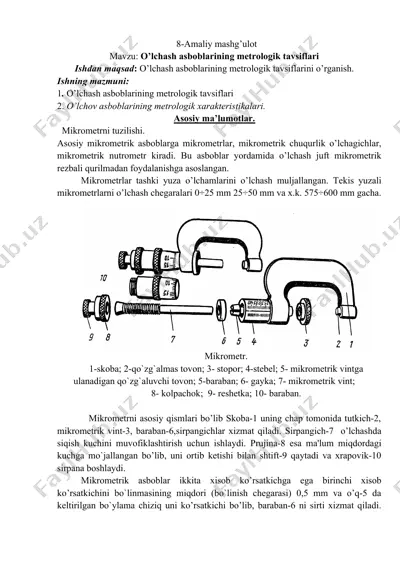

8-amaliy mashg’ulot mavzu: o’lchash asboblarining metrologik tavsiflari ishdan maqsad: o’lchash asboblarining metrologik tavsiflarini o’rganish. ishning mazmuni: 1. o’lchash asboblarining metrologik tavsiflari 2. o’lchov asboblarining metrologik xarakteristikalari. asosiy ma’lumotlar. mikrometrni tuzilishi. asosiy mikrometrik asboblarga mikrometrlar, mikrometrik chuqurlik o’lchagichlar, mikrometrik nutrometr kiradi. bu asboblar yordamida o’lchash juft mikrometrik rezbali qurilmadan foydalanishga asoslangan. mikrometrlar tashki yuza o’lchamlarini o’lchash muljallangan. tekis yuzali mikrometrlarni o’lchash chegaralari 0÷25 mm 25÷50 mm va x.k. 575÷600 mm gacha. mikrometr. 1-skoba; 2-qo`zg`almas tovon; 3- stopor; 4-stebel; 5- mikrometrik vintga ulanadigan qo`zg`aluvchi tovon; 5-baraban; 6- gayka; 7- mikrometrik vint; 8- kolpachok; 9- reshetka; 10- baraban. mikrometrni asosiy qismlari bo’lib skoba-1 uning chap tomonida tutkich-2, mikrometrik vint-3, baraban-6,sirpangichlar xizmat qiladi. sirpangich-7 o’lchashda siqish kuchini muvofiklashtirish uchun ishlaydi. prujina-8 esa ma'lum miqdordagi kuchga mo`jallangan bo’lib, uni ortib ketishi bilan shtift-9 qaytadi va xrapovik-10 sirpana boshlaydi. mikrometrik asboblar ikkita xisob ko’rsatkichga ega birinchi xisob ko’rsatkichini bo`linmasining miqdori (bo`linish chegarasi) 0,5 mm va o’q-5 …

2 / 3

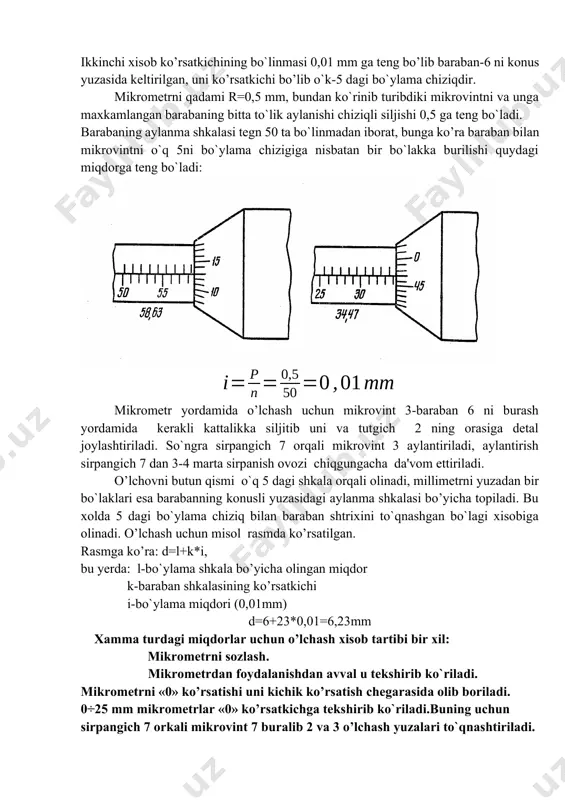

ban 6 ni burash yordamida kerakli kattalikka siljitib uni va tutgich 2 ning orasiga detal joylashtiriladi. so`ngra sirpangich 7 orqali mikrovint 3 aylantiriladi, aylantirish sirpangich 7 dan 3-4 marta sirpanish ovozi chiqgungacha da'vom ettiriladi. o’lchovni butun qismi o`q 5 dagi shkala orqali olinadi, millimetrni yuzadan bir bo`laklari esa barabanning konusli yuzasidagi aylanma shkalasi bo’yicha topiladi. bu xolda 5 dagi bo`ylama chiziq bilan baraban shtrixini to`qnashgan bo`lagi xisobiga olinadi. o’lchash uchun misol rasmda ko’rsatilgan. rasmga ko’ra: d=l+k*i, bu yerda: l-bo`ylama shkala bo’yicha olingan miqdor k-baraban shkalasining ko’rsatkichi i-bo`ylama miqdori (0,01mm) d=6+23*0,01=6,23mm xamma turdagi miqdorlar uchun o’lchash xisob tartibi bir xil: mikrometrni sozlash. mikrometrdan foydalanishdan avval u tekshirib ko`riladi. mikrometrni «0» ko’rsatishi uni kichik ko’rsatish chegarasida olib boriladi. 0÷25 mm mikrometrlar «0» ko’rsatkichga tekshirib ko`riladi.buning uchun sirpangich 7 orkali mikrovint 7 buralib 2 va 3 o’lchash yuzalari to`qnashtiriladi. shu xolatda to`xtatgich 4 yordamida mikrovint tuxtatiladi, so`ngra gayka 11 orqali baraban 6 bo`shatilib …
