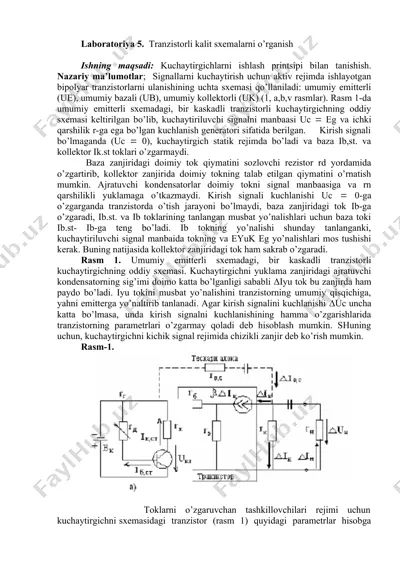

laboratoriya 5. tranzistorli kalit sxemalarni o’rganish ishning maqsadi: kuchaytirgichlarni ishlash printsipi bilan tanishish. nazariy ma’lumotlar; signallarni kuchaytirish uchun aktiv rejimda ishlayotgan bipolyar tranzistorlarni ulanishining uchta sxemasi qo’llaniladi: umumiy emitterli (ue), umumiy bazali (ub), umumiy kollektorli (uk) (1, a,b,v rasmlar). rasm 1-da umumiy emitterli sxemadagi, bir kaskadli tranzistorli kuchaytirgichning oddiy sxemasi keltirilgan bo’lib, kuchaytiriluvchi signalni manbaasi uc eg va ichki qarshilik r-ga ega bo’lgan kuchlanish generatori sifatida berilgan. kirish signali bo’lmaganda (uc 0), kuchaytirgich statik rejimda bo’ladi va baza ib,st. va kollektor ik.st toklari o’zgarmaydi. baza zanjiridagi doimiy tok qiymatini sozlovchi rezistor rd yordamida o’zgartirib, kollektor zanjirida doimiy tokning talab etilgan qiymatini o’rnatish mumkin. ajratuvchi kondensatorlar doimiy tokni signal manbaasiga va rn qarshilikli yuklamaga o’tkazmaydi. kirish signali kuchlanishi uc 0-ga o’zgarganda tranzistorda o’tish jarayoni bo’lmaydi, baza zanjiridagi tok ib-ga o’zgaradi, ib.st. va ib toklarining tanlangan musbat yo’nalishlari uchun baza toki ib.st- ib-ga teng bo’ladi. ib tokning yo’nalishi shunday tanlanganki, kuchaytiriluvchi signal …

2 / 4

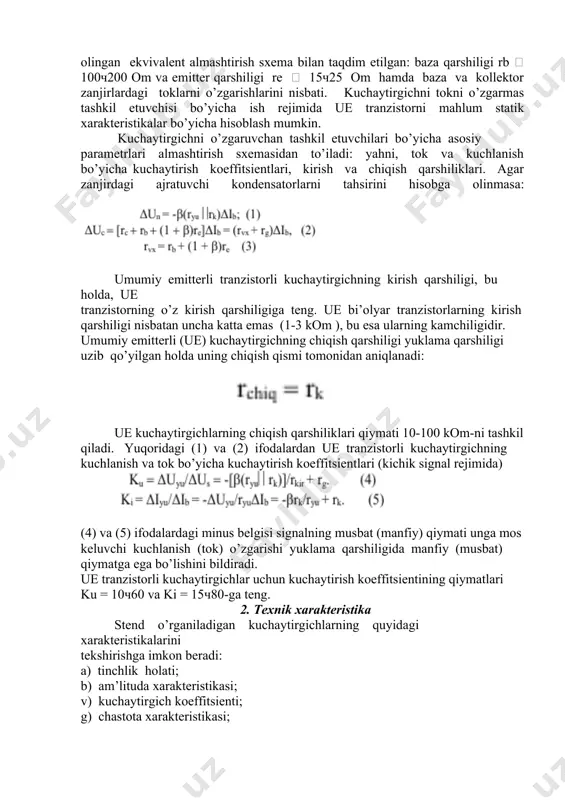

’rish mumkin. rasm-1. toklarni o’zgaruvchan tashkillovchilari rejimi uchun kuchaytirgichni sxemasidagi tranzistor (rasm 1) quyidagi parametrlar hisobga olingan ekvivalent almashtirish sxema bilan taqdim etilgan: baza qarshiligi rb  100ч200 om va emitter qarshiligi re  15ч25 om hamda baza va kollektor zanjirlardagi toklarni o’zgarishlarini nisbati. kuchaytirgichni tokni o’zgarmas tashkil etuvchisi bo’yicha ish rejimida ue tranzistorni mahlum statik xarakteristikalar bo’yicha hisoblash mumkin. kuchaytirgichni o’zgaruvchan tashkil etuvchilari bo’yicha asosiy parametrlari almashtirish sxemasidan to’iladi: yahni, tok va kuchlanish bo’yicha kuchaytirish koeffitsientlari, kirish va chiqish qarshiliklari. agar zanjirdagi ajratuvchi kondensatorlarni tahsirini hisobga olinmasa: umumiy emitterli tranzistorli kuchaytirgichning kirish qarshiligi, bu holda, ue tranzistorning o’z kirish qarshiligiga teng. ue bi’olyar tranzistorlarning kirish qarshiligi nisbatan uncha katta emas (1-3 kom ), bu esa ularning kamchiligidir. umumiy emitterli (ue) kuchaytirgichning chiqish qarshiligi yuklama qarshiligi uzib qo’yilgan holda uning chiqish qismi tomonidan aniqlanadi: ue kuchaytirgichlarning chiqish qarshiliklari qiymati 10-100 kom-ni tashkil qiladi. yuqoridagi (1) va (2) ifodalardan ue tranzistorli …

3 / 4

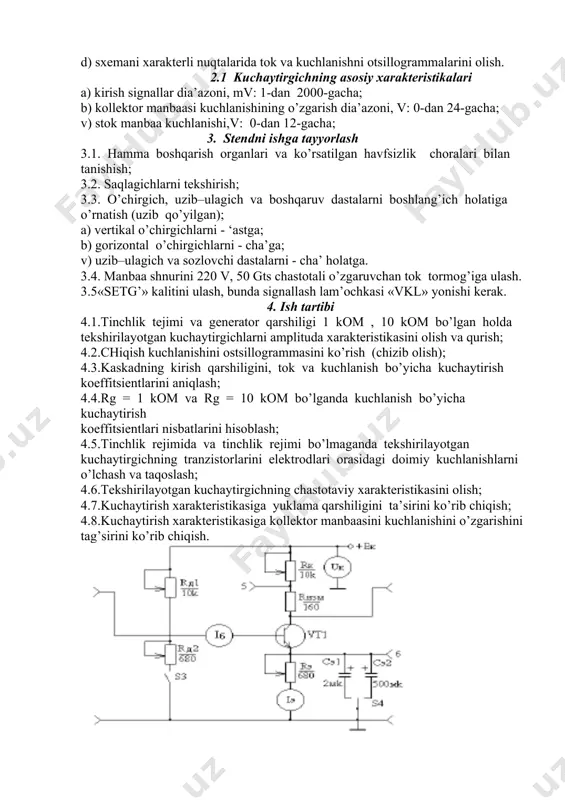

logrammalarini olish. 2.1 kuchaytirgichning asosiy xarakteristikalari a) kirish signallar dia’azoni, mv: 1-dan 2000-gacha; b) kollektor manbaasi kuchlanishining o’zgarish dia’azoni, v: 0-dan 24-gacha; v) stok manbaa kuchlanishi,v: 0-dan 12-gacha; 3. stendni ishga tayyorlash 3.1. hamma boshqarish organlari va ko’rsatilgan havfsizlik choralari bilan tanishish; 3.2. saqlagichlarni tekshirish; 3.3. o’chirgich, uzib–ulagich va boshqaruv dastalarni boshlang’ich holatiga o’rnatish (uzib qo’yilgan); a) vertikal o’chirgichlarni - ‘astga; b) gorizontal o’chirgichlarni - cha’ga; v) uzib–ulagich va sozlovchi dastalarni - cha’ holatga. 3.4. manbaa shnurini 220 v, 50 gts chastotali o’zgaruvchan tok tormog’iga ulash. 3.5«setg’» kalitini ulash, bunda signallash lam’ochkasi «vkl» yonishi kerak. 4. ish tartibi 4.1.tinchlik tejimi va generator qarshiligi 1 kom , 10 kom bo’lgan holda tekshirilayotgan kuchaytirgichlarni amplituda xarakteristikasini olish va qurish; 4.2.chiqish kuchlanishini ostsillogrammasini ko’rish (chizib olish); 4.3.kaskadning kirish qarshiligini, tok va kuchlanish bo’yicha kuchaytirish koeffitsientlarini aniqlash; 4.4.rg = 1 kom va rg = 10 kom bo’lganda kuchlanish bo’yicha kuchaytirish koeffitsientlari nisbatlarini hisoblash; 4.5.tinchlik …

4 / 4

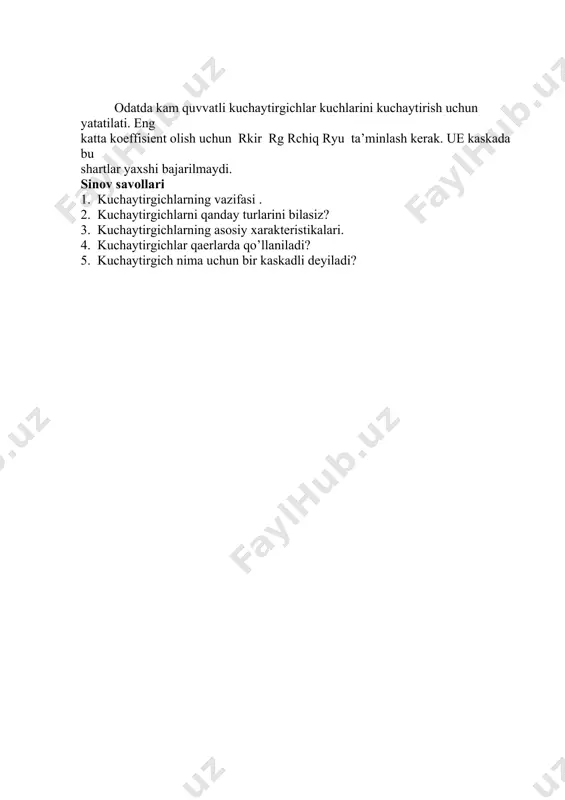

larning asosiy xarakteristikalari. 4. kuchaytirgichlar qaerlarda qo’llaniladi? 5. kuchaytirgich nima uchun bir kaskadli deyiladi? image1.png image2.png image3.png image4.png image5.png
