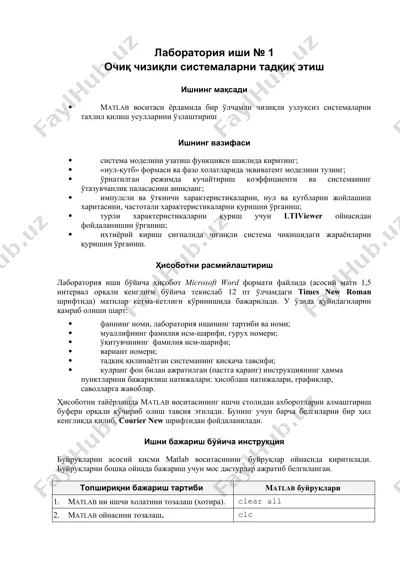

лабораторная работа № 1 matlab воситаси ёрдамида абс ларини тадқиқ қилиш лаборатория иши № 1 очиқ чизиқли системаларни тадқиқ этиш ишнинг мақсади · matlab воситаси ёрдамида бир ўлчамли чизиқли узлуксиз системаларни тахлил қилиш усулларини ўзлаштириш ишнинг вазифаси · система моделини узатиш функцияси шаклида киритинг; · «нул-қутб» формаси ва фазо холатларида эквиватент моделини тузинг; · ўрнатилган режимда кучайтириш коэффициенти ва системанинг ўтазувчанлик паласасини аниқланг; · импулсли ва ўткинчи характеристикаларни, нул ва қутбларни жойлашиш харитасини, частотали характеристикаларни қуришни ўрганиш; · турли характеристикаларни қуриш учун ltiviewer ойнасидан фойдаланишни ўрганиш; · ихтиёрий кириш сигналида чизиқли система чиқишидаги жараёнларни қуришни ўрганиш. ҳисоботни расмийлаштириш лаборатория иши бўйича ҳисобот microsoft word формати файлида (асосий матн 1,5 интервал орқали кенглиги бўйича текислаб 12 пт ўлчамдаги times new roman шрифтида) матнлар кетма-кетлиги кўринишида бажарилади. у ўзида қуйидагиларни қамраб олиши шарт: · фаннинг номи, лаборатория ишининг тартиби ва номи; · муаллифнинг фамилия исм-шарифи, гурух номери; · ўқитувчининг фамилия исм-шарифи; · …

2 / 9

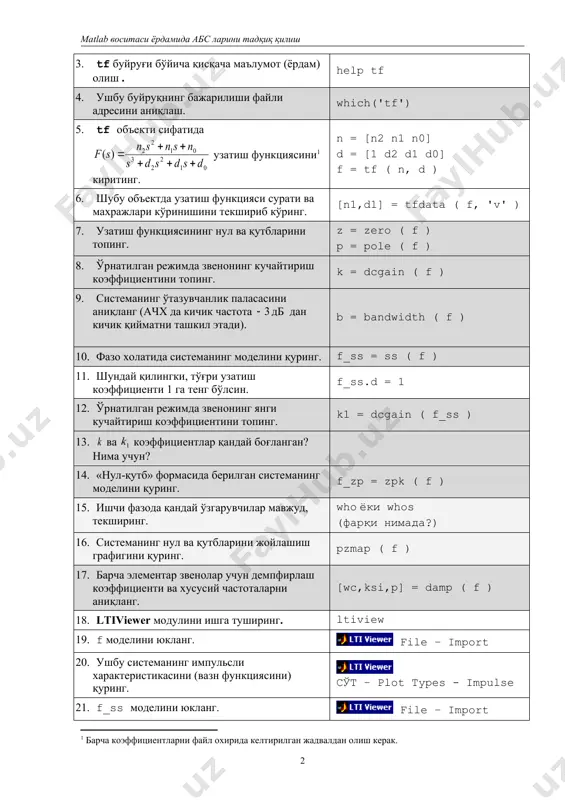

буйруқнинг бажарилиши файли адресини аниқлаш. which('tf') 5. tf объекти сифатида узатиш функциясини киритинг. n = [n2 n1 n0] d = [1 d2 d1 d0] f = tf ( n, d ) 6. шубу объектда узатиш функцияси сурати ва махражлари кўринишини текшириб кўринг. [n1,d1] = tfdata ( f, 'v' ) 7. узатиш функциясининг нул ва қутбларини топинг. z = zero ( f ) p = pole ( f ) 8. ўрнатилган режимда звенонинг кучайтириш коэффициентини топинг. k = dcgain ( f ) 9. системанинг ўтазувчанлик паласасини аниқланг (ачх да кичик частота дб дан кичик қийматни ташкил этади). b = bandwidth ( f ) 10. фазо холатида системанинг моделини қуринг. f_ss = ss ( f ) 11. шундай қилингки, тўғри узатиш коэффициенти 1 га тенг бўлсин. f_ss.d = 1 12. ўрнатилган режимда звенонинг янги кучайтириш коэффициентини топинг. k1 = dcgain ( f_ss ) 13. ва коэффициентлар қандай боғланган? нима учун? 14. «нул-қутб» …

3 / 9

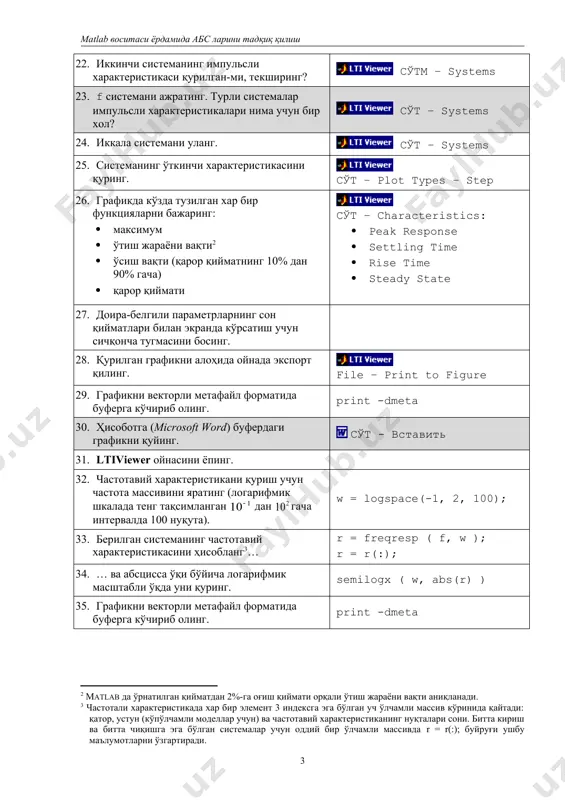

арнинг сон қийматлари билан экранда кўрсатиш учун сичқонча тугмасини босинг. 28. қурилган графикни алоҳида ойнада экспорт қилинг. file – print to figure 29. графикни векторли метафайл форматида буферга кўчириб олинг. print -dmeta 30. ҳисоботга (microsoft word) буфердаги графикни қуйинг. сўт - вставить 31. ltiviewer ойнасини ёпинг. 32. частотавий характеристикани қуриш учун частота массивини яратинг (логарифмик шкалада тенг тақсимланган дан гача интервалда 100 нуқута). w = logspace(-1, 2, 100); 33. берилган системанинг частотавий характеристикасини ҳисобланг … r = freqresp ( f, w ); r = r(:); 34. … ва абсцисса ўқи бўйича логарифмик масштабли ўқда уни қуринг. semilogx ( w, abs(r) ) 35. графикни векторли метафайл форматида буферга кўчириб олинг. print -dmeta 36. ҳисоботга (microsoft word) буфердаги графикни қуйинг. cтатистик режимда кучайтириш коэффициентини графикдан қандай топиш мумкинлигини ва системанинг ўтказувчанлик паласасини қандай аниқлашни тушунтиринг. сўт – вставить 37. matlab нинг буйруқлар ойнасидан ташқари ойналарни бекитинг. 38. даври 4 секундга (жами 5 …

4 / 9

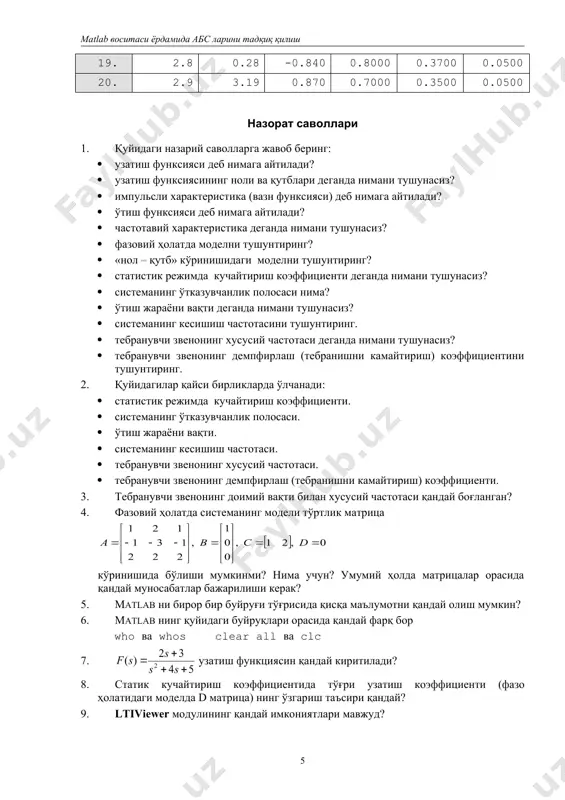

.7696 0.2076 14. 2.3 -0.46 -0.552 1.4235 0.8401 0.2076 15. 2.4 0.24 -0.480 1.3889 0.7531 0.1543 16. 2.5 2.25 0.500 1.5000 0.8086 0.1543 17. 2.6 0.26 -0.780 1.2421 0.6139 0.1108 18. 2.7 -0.27 -0.810 1.1368 0.5717 0.1108 19. 2.8 0.28 -0.840 0.8000 0.3700 0.0500 20. 2.9 3.19 0.870 0.7000 0.3500 0.0500 назорат саволлари 1. қуйидаги назарий саволларга жавоб беринг: · узатиш функсияси деб нимага айтилади? · узатиш функсиясининг ноли ва қутблари деганда нимани тушунасиз? · импульсли характеристика (вазн функсияси) деб нимага айтилади? · ўтиш функсияси деб нимага айтилади? · частотавий характеристика деганда нимани тушунасиз? · фазовий ҳолатда моделни тушунтиринг? · «нол – қутб» кўринишидаги моделни тушунтиринг? · статистик режимда кучайтириш коэффициенти деганда нимани тушунасиз? · системанинг ўтказувчанлик полосаси нима? · ўтиш жараёни вақти деганда нимани тушунасиз? · системанинг кесишиш частотасини тушунтиринг. · тебранувчи звенонинг хусусий частотаси деганда нимани тушунасиз? · тебранувчи звенонинг демпфирлаш (тебранишни камайтириш) коэффициентини тушунтиринг. 2. қуйидагилар қайси …

5 / 9

$f_ss системанинг импульсли характеристикаси тўғрисида нималар дейиш мумкин? нима учун у ишончли қурилмаган? 11. ўрнатилган режимда ачх бўйича кучайтириш коэффициентини қандай топилади? системанинг ўтазувчанлик паласасиничи? 12. matlab ойнасидан бошқа программага графикни қандай кўчирилади? 13. логарифмик шкалада тенг тақсимланган дан гача интервалда 200 нуқутали массивни қандай қурилади?. 14. ачх графигида қайси катталиклар ўқ бўйича оғади? автоматик бошқариш назарияси № 1 лаборатория иши бўйича ҳисобот очиқ чизиқли системаларни тадқиқ этиш бажарди: 115-08тжа(ў) гурух талабаси ____________________________ текширди: т.ф.н., доцент севинов ж.у. вариант 20 1. системанинг тавсифи математик модели кўринишдаги узатиш функция билан ифодаланган системани тадқиқ қилинади. 2. тадқиқот натижалари · tf.m файл адреси: e:\mat\lab\toolbox\control\control\@tf\tf.m · узатиш функцияси нуллари -0.6000 -0.5000 · узатиш функцияси қутблари -0.2500 + 0.4330i -0.2500 - 0.4330i -0.2000 · ўрнатилган режимда звенонинг кучайтириш коэффициенти k = 17.4000 · системанинг ўтазувчанлик паласаси b = 0.4808 рад/сек · фазо холатида системанинг модели a = -0.7000 -0.1750 -0.0500 2.0000 0 0 0 0.5000 …$
