1 / 11

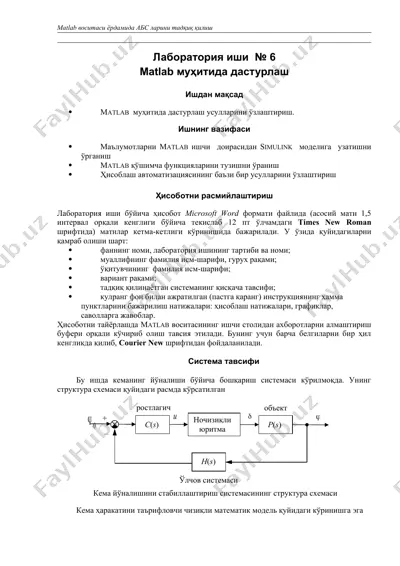

лабораторная работа № 1 page matlab воситаси ёрдамида абс ларини тадқиқ қилиш лаборатория иши № 6 matlab муҳитида дастурлаш ишдан мақсад · matlab муҳитида дастурлаш усулларини ўзлаштириш. ишнинг вазифаси · маълумотларни matlab ишчи доирасидан simulink моделига узатишни ўрганиш · matlab қўшимча функцияларини тузишни ўраниш · ҳисоблаш автоматизациясининг баъзи бир усулларини ўзлаштириш ҳисоботни расмийлаштириш лаборатория иши бўйича ҳисобот microsoft word формати файлида (асосий матн 1,5 интервал орқали кенглиги бўйича текислаб 12 пт ўлчамдаги times new roman шрифтида) матнлар кетма-кетлиги кўринишида бажарилади. у ўзида қуйидагиларни қамраб олиши шарт: · фаннинг номи, лаборатория ишининг тартиби ва номи; · муаллифнинг фамилия исм-шарифи, гурух рақами; · ўқитувчининг фамилия исм-шарифи; · вариант рақами; · тадқиқ қилинаётган системанинг қисқача тавсифи; · кулранг фон билан ажратилган (пастга қаранг) инструкциянинг ҳамма пунктларини бажарилиш натижалари: ҳисоблаш натижалари, графиклар, саволларга жавоблар. ҳисоботни тайёрлашда matlab воситасининг ишчи столидан ахборотларни алмаштириш буфери орқали кўчириб олиш тавсия этилади. бунинг учун барча белгиларни бир ҳил …

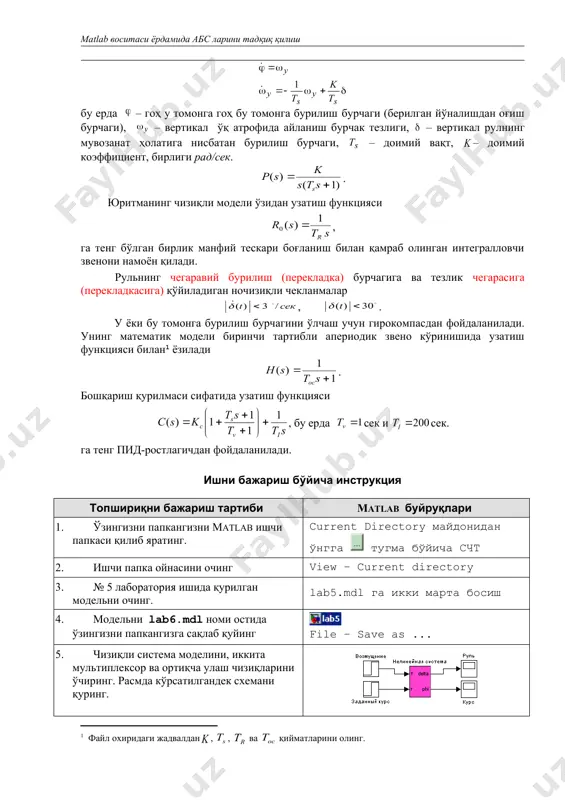

2 / 11

ига) қўйиладиган ночизиқли чекланмалар , . у ёки бу томонга бурилиш бурчагини ўлчаш учун гирокомпасдан фойдаланилади. унинг математик модели биринчи тартибли апериодик звено кўринишида узатиш функцияси билан ёзилади . бошқариш қурилмаси сифатида узатиш функцияси , бу ерда сек и сек. га тенг пид-ростлагичдан фойдаланилади. ишни бажариш бўйича инструкция топшириқни бажариш тартиби matlab буйруқлари 1. ўзингизни папкангизни matlab ишчи папкаси қилиб яратинг. current directory майдонидан ўнгга тугма бўйича счт 2. ишчи папка ойнасини очинг view – current directory 3. № 5 лаборатория ишида қурилган модельни очинг. lab5.mdl га икки марта босиш 4. модельни lab6.mdl номи остида ўзингизни папкангизга сақлаб қуйинг file – save as ... 5. чизиқли система моделини, иккита мультиплексор ва ортиқча улаш чизиқларини ўчиринг. расмда кўрсатилгандек схемани қуринг. 6. ўзгармас ғалаёнлашларнинг ва берилган йуналишнинг сонли қийматларини символ орқали ифодаланг: мос равишда fconst ва phizad . final value блокига икки марта босиш 7. ночизиқли система блокини очинг ва барча сонли …

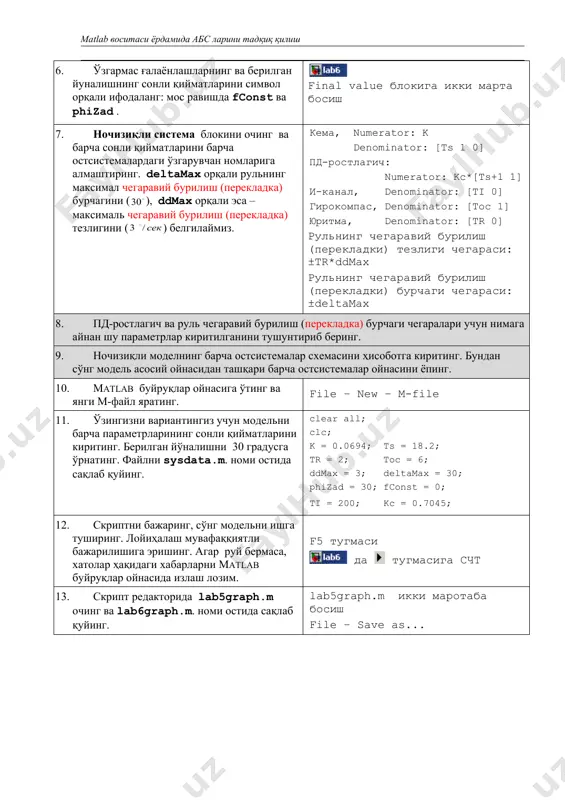

3 / 11

и вариантингиз учун модельни барча параметрларининг сонли қийматларини киритинг. берилган йўналишни 30 градусга ўрнатинг. файлни sysdata.m. номи остида сақлаб қуйинг. clear all; clc; k = 0.0694; ts = 18.2; tr = 2; toc = 6; ddmax = 3; deltamax = 30; phizad = 30; fconst = 0; ti = 200; kc = 0.7045; 12. скриптни бажаринг, сўнг модельни ишга туширинг. лойиҳалаш мувафаққиятли бажарилишига эришинг. агар руй бермаса, хатолар ҳақидаги хабарларни matlab буйруқлар ойнасида излаш лозим. f5 тугмаси да тугмасига счт 13. скрипт редакторида lab5graph.m очинг ва lab6graph.m. номи остида сақлаб қуйинг. lab5graph.m икки маротаба босиш file – save as... 14. скрипт бошига ўнг томонда кўрсатилган қаторни кўшинг.бунда скрипт икки массив – phi ва delta қабул қилувчи функция бўлиб шаклланади. бу функция хеч нарсани орқага қайтармайди, фақат алоҳида ойнада график қуради. у ўз ўзгарувчилар фазосига эга ва (махсус усулларсиз) matlab ишчи доираси ўзгарувчиларини кўллай олмайди. function lab6graph ( phi, delta ) …

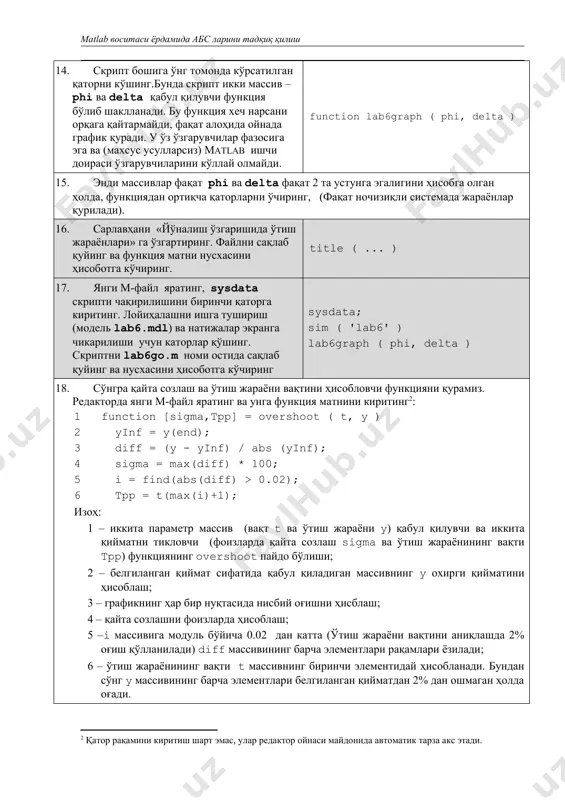

4 / 11

) қабул қилувчи ва иккита қийматни тикловчи (фоизларда қайта созлаш sigma ва ўтиш жараёнининг вақти tpp) функциянинг overshoot пайдо бўлиши; 2 – белгиланган қиймат сифатида қабул қиладиган массивнинг y охирги қийматини ҳисоблаш; 3 – графикнинг ҳар бир нуқтасида нисбий оғишни ҳисблаш; 4 – қайта созлашни фоизларда ҳисоблаш; 5 –i массивига модуль бўйича 0.02 дан катта (ўтиш жараёни вақтини аниқлашда 2% оғиш қўлланилади) diff массивининг барча элементлари рақамлари ёзилади; 6 – ўтиш жараёнининг вақти t массивнинг биринчи элементидай ҳисобланади. бундан сўнг y массивининг барча элементлари белгиланган қийматдан 2% дан ошмаган ҳолда оғади. 19. файлни overshoot.m и номи остида сақлаб кўйинг ва ҳисоботга нусхасини кўчиринг. 20. lab6go.скрипти ойнасига ўтинг. охирги икки қаторни фақат бошланғич маълумотлар юкланишини қолдириб ўчиринг. файлни lab6go1.m. номи остида сақлаб қўйинг. биз ишнинг сўнги қисмида модель параметрларининг ўтиш жараёнлари сифати кўрсаткичларига таъсирини тадқиқот қиламиз. аввал кема ўзгармас вақтининг таъсирини кўриб чиқамиз. 21. скрипт охирига дастур матнини қўшинг (қаторлар рақамисиз). …

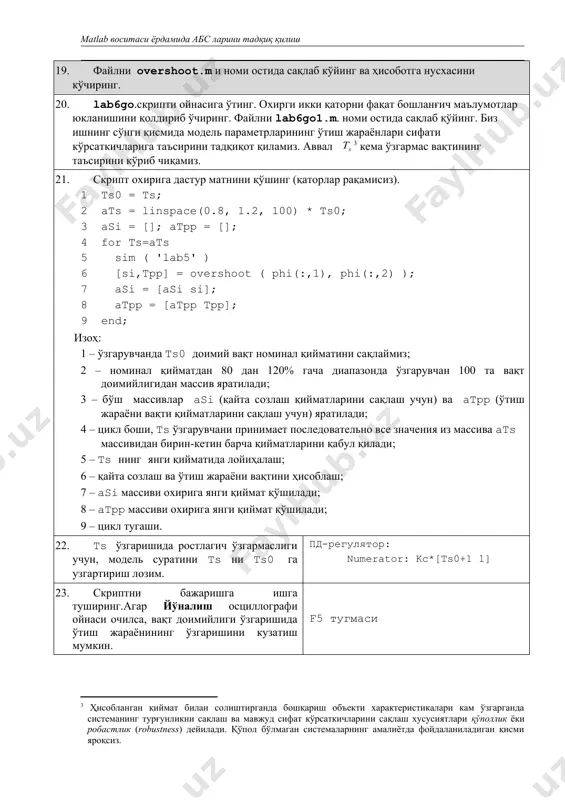

5 / 11

модель суратини ts ни ts0 га узгартириш лозим. пд-регулятор: numerator: kc*[ts0+1 1] 23. скриптни бажаришга ишга туширинг.агар йўналиш осциллографи ойнаси очилса, вақт доимийлиги ўзгаришида ўтиш жараёнининг ўзгаришини кузатиш мумкин. f5 тугмаси 24. скрипт охирига график қуриш учун қаторлар қўшинг. юқори қисмида қайта созлашнинг ўзгариш графиги, пастки қисмида – узатиш жараёни вақти ўзгариш графигини қуриш лозим. бунда мос равишда ўзгартирилган ҳолда lab6graph.m файлининг барча элементлари қўлланилиши мумкин. 25. скриптни сақлаб қуйинг ва фақат янги қаторларни бажаришга ишга туширинг. лойиҳалашни қайтадан ўтказмаслик учун, уларни редакторда белгилаб f9 тугмасинини босиш мумкин. тўғриланган скриптнинг нусхасини ҳисоботга кўчиринг. қаторларни белгиланг, f9 тугмаси 26. агар ўтиш жараёнини вақтининг ўзгариш графиги поғонали ёки сакраб руй берадиган характерга эга бўлса, унда рухсат этилган интеграллаш қадамини максимал камайтиринг ва лойиҳалашни такрорланг (ҳисобга олингки, скриптнинг бажариш вақти ошиб боради). simulation – simulation parameters – max step size = 0.2 27. олинган график нусхасини ҳисоботга кўчиринг. 28. скриптни lab6go2.m. номи остида …
