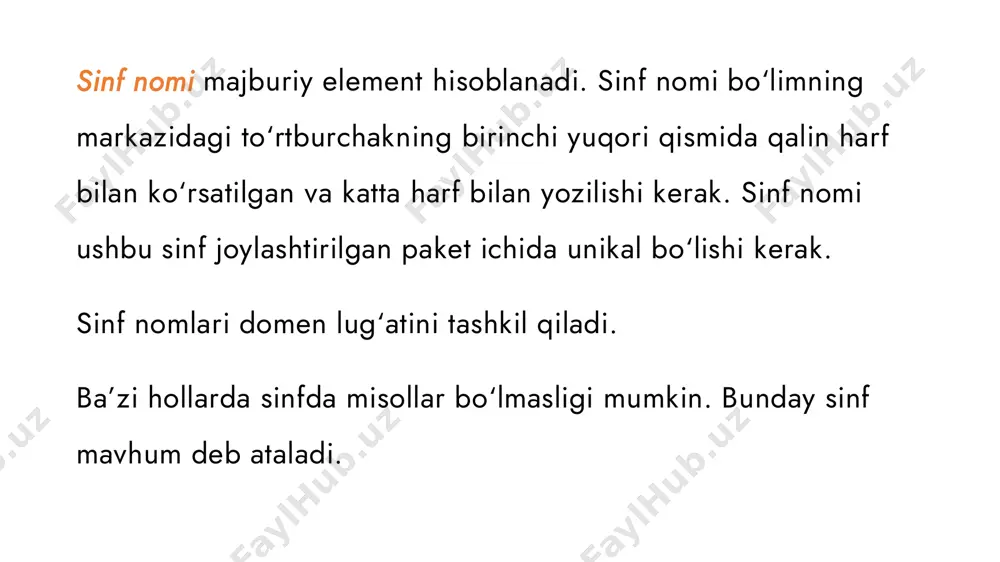

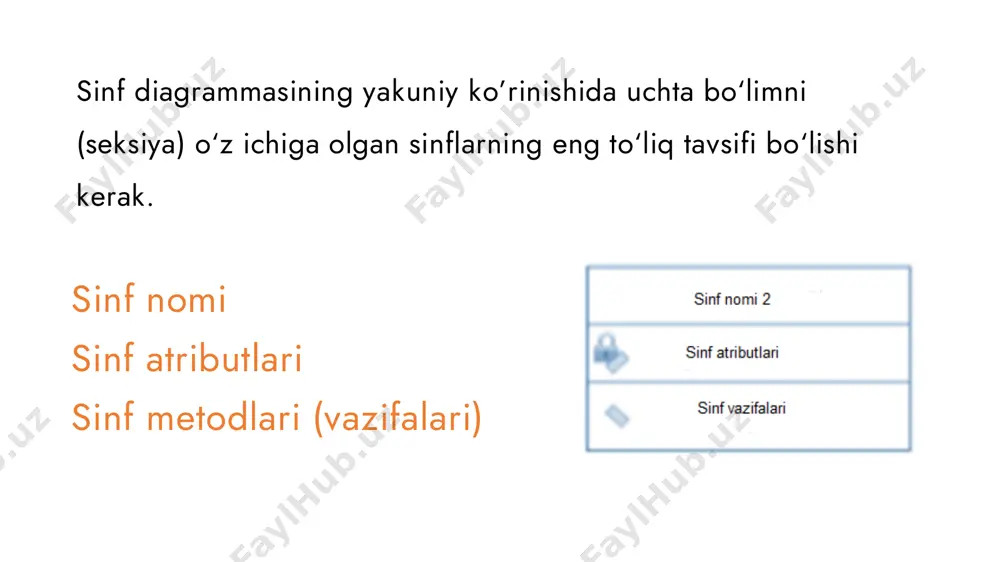

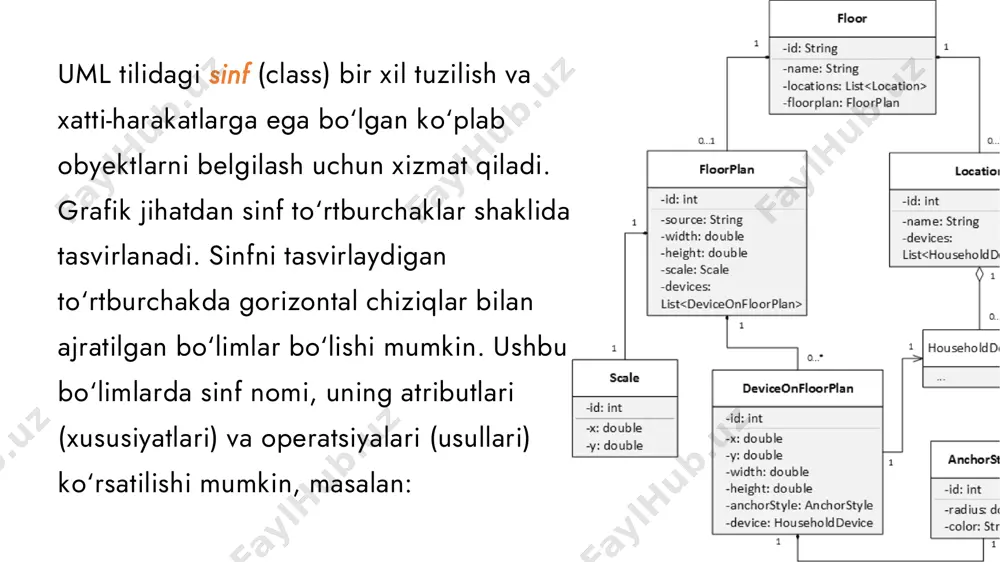

sinf diagrammalari class diagram uml tilidagi sinf (class) bir xil tuzilish va xatti-harakatlarga ega bo‘lgan ko‘plab obyektlarni belgilash uchun xizmat qiladi. grafik jihatdan sinf to‘rtburchaklar shaklida tasvirlanadi. sinfni tasvirlaydigan to‘rtburchakda gorizontal chiziqlar bilan ajratilgan bo‘limlar bo‘lishi mumkin. ushbu bo‘limlarda sinf nomi, uning atributlari (xususiyatlari) va operatsiyalari (usullari) ko‘rsatilishi mumkin, masalan: sinf diagrammasining yakuniy ko’rinishida uchta bo‘limni (seksiya) o‘z ichiga olgan sinflarning eng to‘liq tavsifi bo‘lishi kerak. sinf nomi sinf atributlari sinf metodlari (vazifalari) sinf nomi majburiy element hisoblanadi. sinf nomi bo‘limning markazidagi to‘rtburchakning birinchi yuqori qismida qalin harf bilan ko‘rsatilgan va katta harf bilan yozilishi kerak. sinf nomi ushbu sinf joylashtirilgan paket ichida unikal bo‘lishi kerak. sinf nomlari domen lug‘atini tashkil qiladi. ba’zi hollarda sinfda misollar bo‘lmasligi mumkin. bunday sinf mavhum deb ataladi. sinf atributlari (xususiyatlari) to‘rtburchakning ikkinchi qismida yoziladi. uml ba’zi sintaktik qoidalarga bo‘ysunadigan sinf atributlari yozuvining ma’lum bir standartlashtirilishini qabul qiladi. qabul qilingan sintaksisga muvofiq, sinfning har bir …

2 / 17

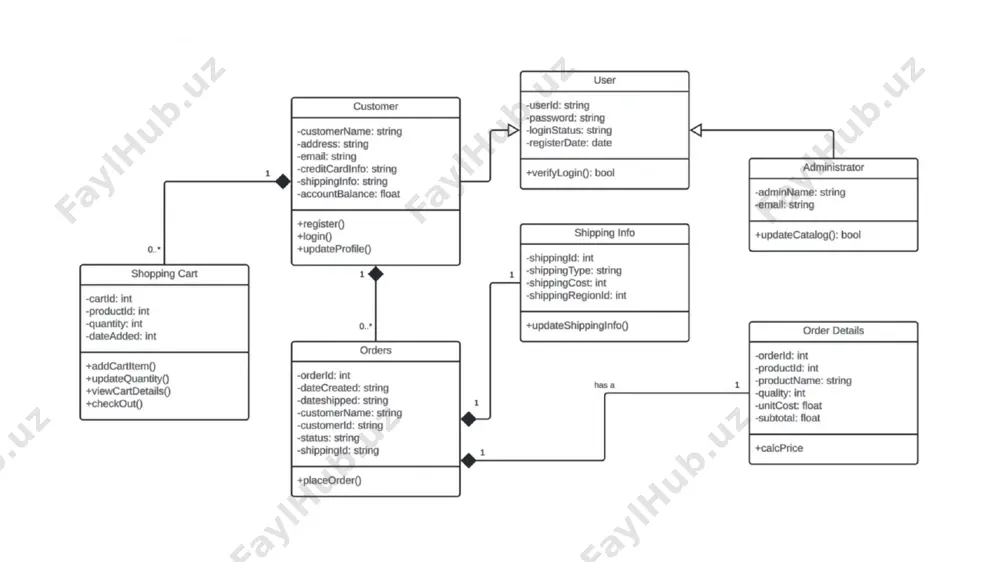

login: string +parol: string +telnomer: int +adres: string +yaratilgansanasi: date … +sinf atributlari() sinf vazifalari. to‘rtburchakning uchinchi qismida sinfning metodlari (vazifalari) ko‘rsatilgan. sinf metodlari to‘plami sinf xatti- harakatlarini tavsiflaydi. uml tilida sinf metodlarini yozish ma’lum sintaktik qoidalarga bo‘ysunadi. sinf nomi +login: string +parol: string +telnomer: int +adres: string +yaratilgansanasi: date … +sinf atributlari() sinf nomi +login: string +parol: string +telnomer: int +adres: string +yaratilgansanasi: date … +sinf atributlari() qabul qilingan sintaksisga ko‘ra, har bir sinf operatsiyasi alohida qatorda yozilishi kerak. ushbu qatorga operatsiyaning ko‘rinish kvantori, operatsiya nomi, operatsiya tomonidan qaytarilgan qiymat turining ifodasi va operatsiya xususiyati qatori kiradi. ko‘rish kvantori sinf atributlari bilan bir xil maqsadga ega va bir xil belgilar bilan ko‘rsatiladi. operatsiya nomi operatsiyani sintaktik belgilashning yagona majburiy elementidir. operatsiya nomi bitta sinfning bir qismi sifatida noyob bo‘lishi kerak. parametrlar ro‘yxati vergul bilan ajratilgan rasmiy parametrlar ro‘yxati. satr-xususiyat majburiy emas. ushbu elementga qo‘llanilishi mumkin bo‘lgan xususiyatlar qiymatlarini tavsiflash …

3 / 17

bo‘lgan boshqa model elementini o‘zgartirishni talab qilishi mumkin. sinf diagrammasida bog‘liqlik munosabati alohida sinflarni bir-biri bilan shunday bog‘laydiki, strelka mijoz sinfidan (bog‘liq sinf) mustaqil sinfga yoki manba sinfiga yo‘naltiriladi. assotsiatsiya munosabati sinflar o‘rtasida qandaydir munosabatlar mavjudligini ko‘rsatadi. ushbu munosabat qo‘shimcha belgilar, chiziq bilan belgilanadi. qo‘shimcha belgilar sifatida assotsiatsiya nomi, shuningdek, assotsiatsiya rol sinflarining nomlari va ko‘paytmasi ishlatilishi mumkin. tarkiblashtirish munosobati agregatsiya munosabatlarining mumkin bo‘lgan holatidir. ushbu munosabat yordamida ma’lum bir obyektning tarkibiy qismlari uning ichida bo‘lganida, «qism- butun» munosabat shakli ko‘rsatiladi. tarkibiy qismlarning o‘zaro bog‘liqligining o‘ziga xos xususiyati shundaki, qismlar butun qismdan ajralib turolmaydi. boshqacha qilib aytganda, agar butun narsa yo‘q qilinsa, uning barcha tarkibiy qismlari ham yo‘q qilinadi. umumlashtirish munosabati слайд 1 слайд 2 слайд 3 слайд 4 слайд 5 слайд 6 слайд 7 слайд 8 слайд 9 слайд 10 слайд 11 слайд 12 слайд 13 слайд 14 слайд 15 слайд 16 слайд 17

4 / 17

5 / 17
