1 / 15

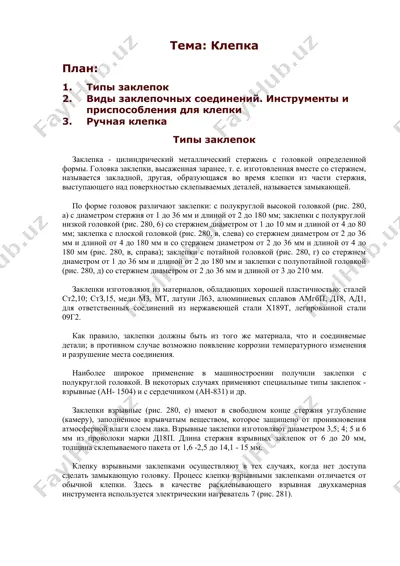

тема: клепка план: 1. типы заклепок 2. виды заклепочных соединений. инструменты и приспособления для клепки 3. ручная клепка типы заклепок заклепка - цилиндрический металлический стержень с головкой определенной формы. головка заклепки, высаженная заранее, т. е. изготовленная вместе со стержнем, называется закладной, другая, образующаяся во время клепки из части стержня, выступающего над поверхностью склепываемых деталей, называется замыкающей. по форме головок различают заклепки: с полукруглой высокой головкой (рис. 280, а) с диаметром стержня от 1 до 36 мм и длиной от 2 до 180 мм; заклепки с полукруглой низкой головкой (рис. 280, 6) со стержнем диаметром от 1 до 10 мм и длиной от 4 до 80 мм; заклепка с плоской головкой (рис. 280, в, слева) со стержнем диаметром от 2 до 36 мм и длиной от 4 до 180 мм и со стержнем диаметром от 2 до 36 мм и длиной от 4 до 180 мм (рис. 280, в, справа); заклепки …

2 / 15

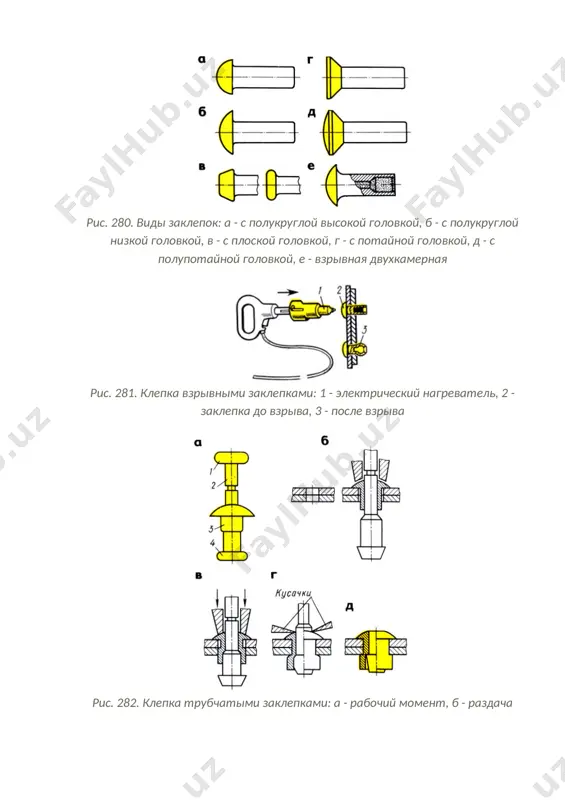

тержня взрывных заклепок от 6 до 20 мм, толщина склепываемого пакета от 1,6 -2,5 до 14,1 - 15 мм. клепку взрывными заклепками осуществляют в тех случаях, когда нет доступа сделать замыкающую головку. процесс клепки взрывными заклепками отличается от обычной клепки. здесь в качестве расклепывающего взрывная двухкамерная инструмента используется электрическии нагреватель 7 (рис. 281). рис. 280. виды заклепок: а - с полукруглой высокой головкой, б - с полукруглой низкой головкой, в - с плоской головкой, г - с потайной головкой, д - с полупотайной головкой, е - взрывная двухкамерная рис. 281. клепка взрывными заклепками: 1 - электрический нагреватель, 2 - заклепка до взрыва, 3 - после взрыва рис. 282. клепка трубчатыми заклепками: а - рабочий момент, б - раздача концов заклепки кернером; 1 - заклепка, 2 - расклепанная заклепка, 3 - пистонница, 4 - крючок рис. 283. клепка заклепками с полым стержнем: а - конструкция заклепки, б - заклепка вставлена в …

3 / 15

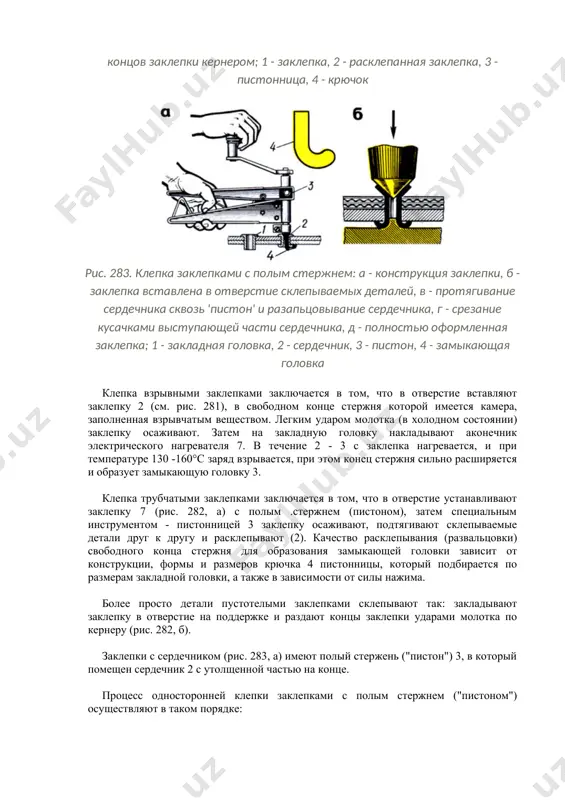

вания (развальцовки) свободного конца стержня для образования замыкающей головки зависит от конструкции, формы и размеров крючка 4 пистонницы, который подбирается по размерам закладной головки, а также в зависимости от силы нажима. более просто детали пустотелыми заклепками склепывают так: закладывают заклепку в отверстие на поддержке и раздают концы заклепки ударами молотка по кернеру (рис. 282, б). заклепки с сердечником (рис. 283, а) имеют полый стержень ("пистон") 3, в который помещен сердечник 2 с утолщенной частью на конце. процесс односторонней клепки заклепками с полым стержнем ("пистоном") осуществляют в таком порядке: закладную головку сердечника вставляют в прорезь специального захватывающего наконечника ручных клещей или ручного пресса и вставляют в отверстие склепываемых деталей (рис. 283, 6); при помощи клещей или ручного пресса сердечник протягивают сквозь "пистон" (рис. 283, в). при этом утолщенная часть сердечника раздает стенки "пистона" и впрессовывает его в стенки отверстия, а при дальнейшем протягивании замыкающая головка сердечника входит в "пистон" и развальцовывает …

4 / 15

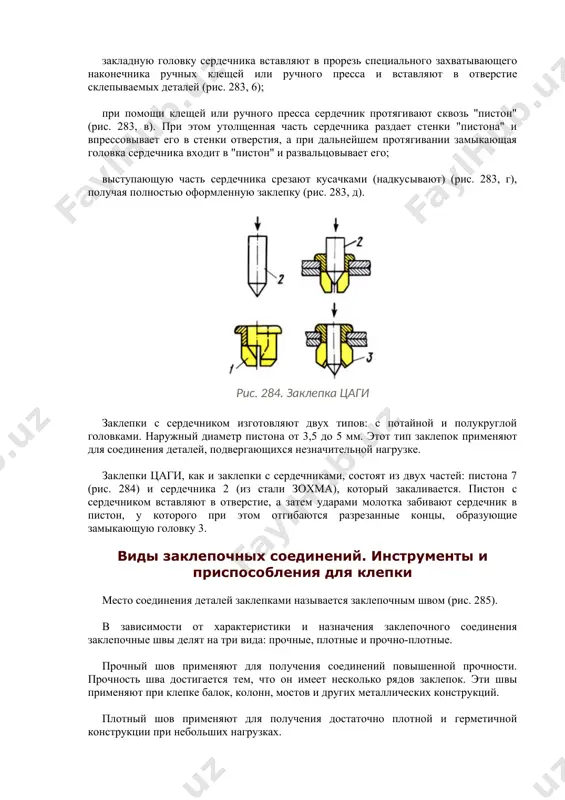

лепочного соединения заклепочные швы делят на три вида: прочные, плотные и прочно-плотные. прочный шов применяют для получения соединений повышенной прочности. прочность шва достигается тем, что он имеет несколько рядов заклепок. эти швы применяют при клепке балок, колонн, мостов и других металлических конструкций. плотный шов применяют для получения достаточно плотной и герметичной конструкции при небольших нагрузках. соединения с плотным швом выполняют обычно холодной клепкой. для достижения необходимой герметичности шва применяют различного рода прокладки из бумаги, ткани, пропитанные олифой или суриком, или подчеканку шва. эти швы применяют при изготовлении резервуаров, не подвергающихся высоким давлениям (открытые баки для жидкости), некоторых других изделий. рис. 285. внешний вид заклепочных швов рис. 286. заклепочные швы: а - нахпесточный, б - стыковой, в - с двумя накладками прочно-плотный шов применяют для получения прочного и вместе с тем непроницаемого для пара, газа, воды и других жидкостей соединения, например в паровых котлах и различных резервуарах с высоким внутренним давлением. …

5 / 15

су молотка выбирают в зависимости от диаметра заклепки: поддержки являются опорой при расклепывании стержня заклепок, форма и размеры поддержек зависят от конструкции склепываемых деталей и диаметра стержня заклепки, а также от выбранного метода клепки (прямой или обратный). поддержка должна быть в 3 - 5 раз массивнее молотка. обжимки служат для придания замыкающей головке заклепки после осадки требуемой формы. на одном конце обжимки имеется углубление по форме головки заклепки. натяжка представляет собой бородок с отверстием на конце. натяжка применяется для осаживания листов. чекан представляет собой слесарное зубило с плоской рабочей поверхностью и применяется для создания герметичности заклепочного шва, достигаемой обжатием (подчеканкой) замыкающей головки и края листа. ручная клепка независимо от применяемых инструментов и приспособлений склепываемые детали располагают таким образом, чтобы закладные головки заклепок находились сверху. это позволяет вставлять заклепки предварительно. необходимое количество, диаметр и длину заклепок определяют расчетным путем. длину стержня заклепки выбирают в зависимости от толщины склепываемых листов (пакета) и …
