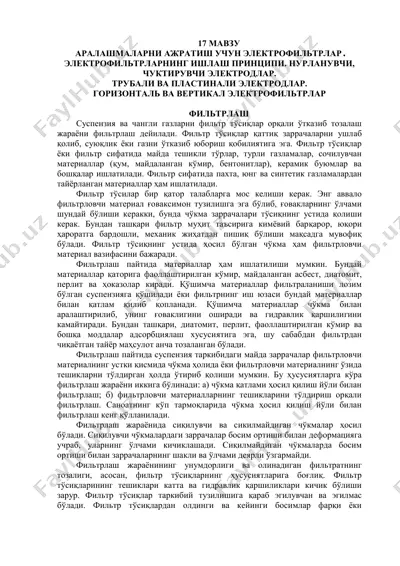

17 мавзу аралашмаларни ажратиш учун электрофильтрлар. электрофильтрларнинг ишлаш принципи. нурланувчи, чуктирувчи электродлар. трубали ва пластинали электродлар. горизонталь ва вертикал электрофильтрлар фильтрлаш суспензия ва чангли газларни фильтр тўсиқлар орқали ўтказиб тозалаш жараѐни фильтрлаш дейилади. фильтр тўсиқлар қаттиқ заррачаларни ушлаб қолиб, суюқлик ѐки газни ўтказиб юбориш қобилиятига эга. фильтр тўсиқлар ѐки фильтр сифатида майда тешикли тўрлар, турли газламалар, сочилувчан материаллар (қум, майдаланган кўмир, бентонитлар), керамик буюмлар ва бошқалар ишлатилади. фильтр сифатида пахта, юнг ва синтетик газламалардан тайѐрланган материаллар ҳам ишлатилади. фильтр тўсилар бир қатор талабларга мос келиши керак. энг аввало фильтрловчи материал ғоваксимон тузилишга эга бўлиб, ғовакларнинг ўлчами шундай бўлиши керакки, бунда чўкма заррачалари тўсиқнинг устида қолиши керак. бундан ташқари фильтр муҳит таъсирига кимѐвий барқарор, юқори ҳароратга бардошли, механик жиҳатдан пишиқ бўлиши мақсадга мувофиқ бўлади. фильтр тўсиқнинг устида ҳосил бўлган чўкма ҳам фильтрловчи материал вазифасини бажаради. фильтрлаш пайтида материаллар ҳам ишлатилиши мумкин. бундай материаллар қаторига фаоллаштирилган кўмир, майдаланган асбест, диатомит, перлит ва …

2 / 11

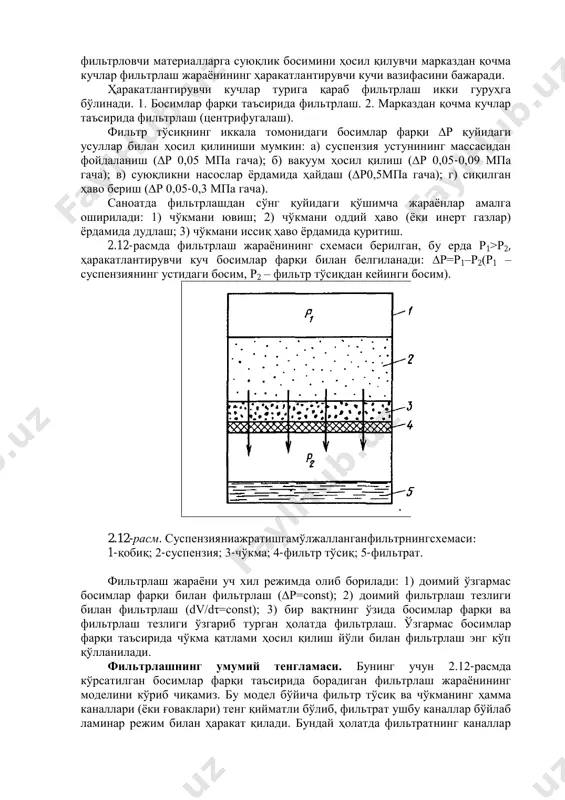

фильтрлаш; б) фильтрловчи материалларнинг тешикларини тўлдириш орқали фильтрлаш. саноатнинг кўп тармоқларида чўкма ҳосил қилиш йўли билан фильтрлаш кенг қўлланилади. фильтрлаш жараѐнида сиқилувчи ва сикилмайдиган чўкмалар ҳосил бўлади. сиқилувчи чўкмалардаги заррачалар босим ортиши билан деформацияга учраб, уларнинг ўлчами кичиклашади. сиқилмайдиган чўкмаларда босим ортиши билан заррачаларнинг шакли ва ўлчами деярли ўзгармайди. фильтрлаш жараѐнининг унумдорлиги ва олинадиган фильтратнинг тозалиги, асосан, фильтр тўсиқларнинг ҳусусиятларига боғлиқ. фильтр тўсиқларининг тешиклари катта ва гидравлик қаршиликлари кичик бўлиши зарур. фильтр тўсиқлар таркибий тузилишига қараб эгилувчан ва эгилмас бўлади. фильтр тўсиқлардан олдинги ва кейинги босимлар фарқи ѐки фильтрловчи материалларга суюқлик босимини ҳосил қилувчи марказдан қочма кучлар фильтрлаш жараѐнининг ҳаракатлантирувчи кучи вазифасини бажаради. ҳаракатлантирувчи кучлар турига қараб фильтрлаш икки гуруҳга бўлинади. 1. босимлар фарқи таъсирида фильтрлаш. 2. марказдан қочма кучлар таъсирида фильтрлаш (центрифугалаш). фильтр тўсиқнинг иккала томонидаги босимлар фарқи ∆р қуйидаги усуллар билан ҳосил қилиниши мумкин: а) суспензия устунининг массасидан фойдаланиш (∆р 0,05 мпа гача); б) вакуум ҳосил қилиш (∆р …

3 / 11

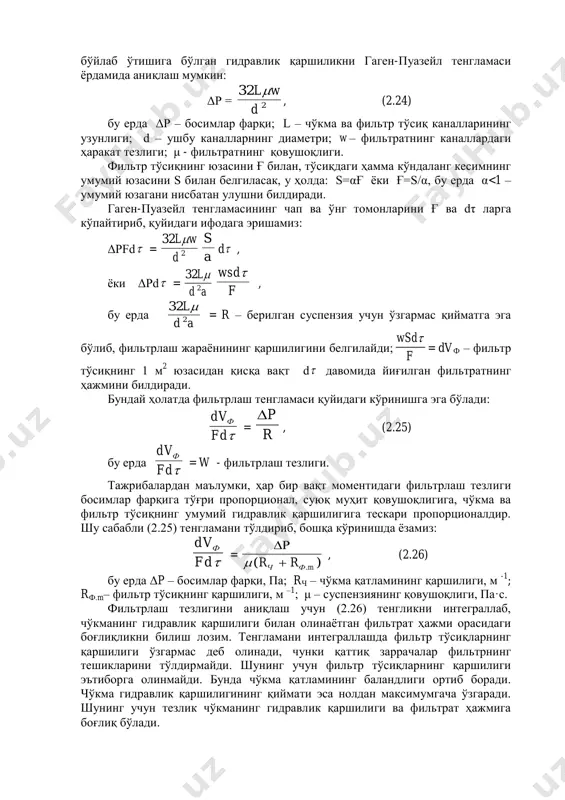

льтрлаш (∆р=const); 2) доимий фильтрлаш тезлиги билан фильтрлаш (dv/dτ=const); 3) бир вақтнинг ўзида босимлар фарқи ва фильтрлаш тезлиги ўзгариб турган ҳолатда фильтрлаш. ўзгармас босимлар фарқи таъсирида чўкма қатлами ҳосил қилиш йўли билан фильтрлаш энг кўп қўлланилади. фильтрлашнинг умумий тенгламаси. бунинг учун 2.12-расмда кўрсатилган босимлар фарқи таъсирида борадиган фильтрлаш жараѐнининг моделини кўриб чиқамиз. бу модел бўйича фильтр тўсиқ ва чўкманинг ҳамма каналлари (ѐки ғоваклари) тенг қийматли бўлиб, фильтрат ушбу каналлар бўйлаб ламинар режим билан ҳаракат қилади. бундай ҳолатда фильтратнинг каналлар бўйлаб ўтишига бўлган гидравлик қаршиликни гаген-пуазейл тенгламаси ѐрдамида аниқлаш мумкин: δр = 2 32 d wl , (2.24) бу ерда δр – босимлар фарқи; l – чўкма ва фильтр тўсиқ каналларининг узунлиги; d – ушбу каналларнинг диаметри; w – фильтратнинг каналлардаги ҳаракат тезлиги; μ - фильтратнинг қовушоқлиги. фильтр тўсиқнинг юзасини ғ билан, тўсиқдаги ҳамма кўндаланг кесимнинг умумий юзасини s билан белгиласак, у ҳолда: s=αғ ѐки ғ=s/α, бу ерда α<1 – умумий …

4 / 11

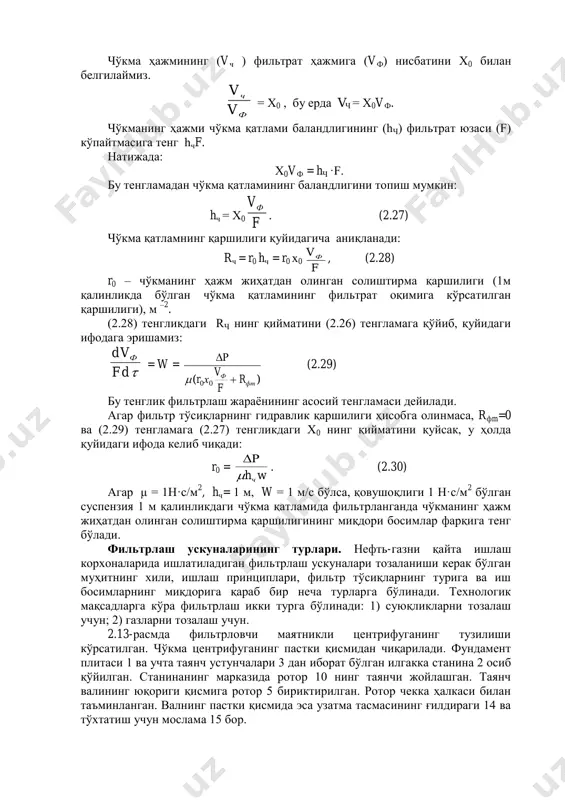

қатламининг қаршилиги, м -1 ; rф.m– фильтр тўсиқнинг қаршилиги, м –1 ; μ – суспензиянинг қовушоқлиги, па·с. фильтрлаш тезлигини аниқлаш учун (2.26) тенгликни интеграллаб, чўкманинг гидравлик қаршилиги билан олинаѐтган фильтрат ҳажми орасидаги боғлиқликни билиш лозим. тенгламани интеграллашда фильтр тўсиқларнинг қаршилиги ўзгармас деб олинади, чунки қаттиқ заррачалар фильтрнинг тешикларини тўлдирмайди. шунинг учун фильтр тўсиқларнинг қаршилиги эътиборга олинмайди. бунда чўкма қатламининг баландлиги ортиб боради. чўкма гидравлик қаршилигининг қиймати эса нолдан максимумгача ўзгаради. шунинг учун тезлик чўкманинг гидравлик қаршилиги ва фильтрат ҳажмига боғлиқ бўлади. чўкма ҳажмининг (vч ) фильтрат ҳажмига (vф) нисбатини х0 билан белгилаймиз. ф ч v v = х0 , бу ерда vч = х0vф. чўкманинг ҳажми чўкма қатлами баландлигининг (hч) фильтрат юзаси (f) кўпайтмасига тенг hчf. натижада: х0vф = hч ·f. бу тенгламадан чўкма қатламининг баландлигини топиш мумкин: hч = х0 f vф . (2.27) чўкма қатламнинг қаршилиги қуйидагича аниқланади: rч = r0 hч = r0 х0 f vф , …

5 / 11

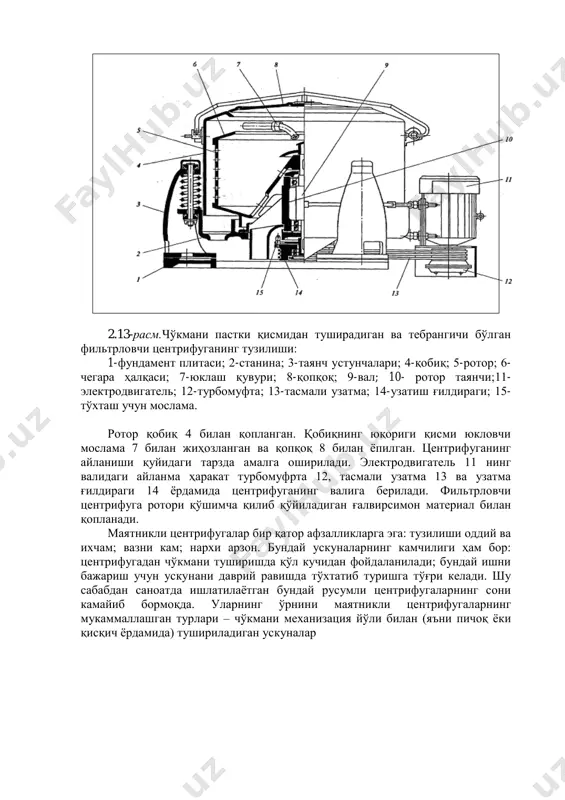

тр тўсиқларнинг турига ва иш босимларнинг миқдорига қараб бир неча турларга бўлинади. технологик мақсадларга кўра фильтрлаш икки турга бўлинади: 1) суюқликларни тозалаш учун; 2) газларни тозалаш учун. 2.13-расмда фильтрловчи маятникли центрифуганинг тузилиши кўрсатилган. чўкма центрифуганинг пастки қисмидан чиқарилади. фундамент плитаси 1 ва учта таянч устунчалари 3 дан иборат бўлган илгакка станина 2 осиб қўйилган. станинанинг марказида ротор 10 нинг таянчи жойлашган. таянч валининг юқориги қисмига ротор 5 бириктирилган. ротор чекка ҳалкаси билан таъминланган. валнинг пастки қисмида эса узатма тасмасининг ғилдираги 14 ва тўхтатиш учун мослама 15 бор. 2.13-расм.чўкмани пастки қисмидан туширадиган ва тебрангичи бўлган фильтрловчи центрифуганинг тузилиши: 1-фундамент плитаси; 2-станина; 3-таянч устунчалари; 4-қобиқ; 5-ротор; 6- чегара ҳалқаси; 7-юклаш қувури; 8-қопқоқ; 9-вал; 10- ротор таянчи;11- электродвигатель; 12-турбомуфта; 13-тасмали узатма; 14-узатиш ғилдираги; 15- тўхташ учун мослама. ротор қобиқ 4 билан қопланган. қобиқнинг юқориги қисми юкловчи мослама 7 билан жиҳозланган ва қопқоқ 8 билан ѐпилган. центрифуганинг айланиши қуйидаги тарзда амалга оширилади. электродвигатель 11 …
