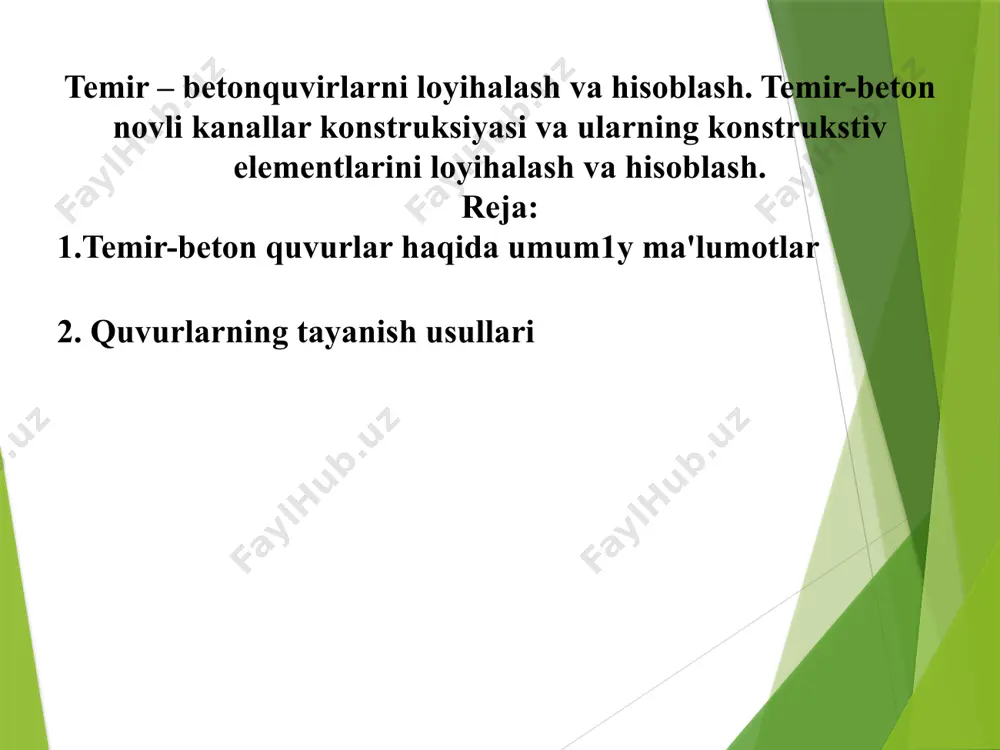

презентация powerpoint “tiqxmmi” mtuning qarshi irrigatsiya va agrotexnologiyalar instituti “gidrotexnika inshootlari va nasos stansiyalari” kafedrasi “injenerlik konstruksiyalari” fanidan amaliy mashg’ulot fan o’qituvchisi ass.qodirov.n.e qarshi-2024 y. temir – betonquvirlarni loyihalash va hisoblash. temir-beton novli kanallar konstruksiyasi va ularning konstrukstiv elementlarini loyihalash va hisoblash. reja: 1.temir-beton quvurlar haqida umum1y ma'lumotlar 2. quvurlarning tayanish usullari temir-beton quvurlar suv xo'jaligi qurilishida eng ko'p qo'llaniladigan konstruksiya elementlaridan biri hisoblanadi. sug'orish va zax qochirish tarmoqlaridagi aksariyat gidrotexnika inshootlari (rostlagichlar, dyukerlar. suv o'tkazgichlar, jala oqimlarini tashlagichlar. nazorat quduqlari va h.k) quvursimon konstruksiya ko'rinishida tayvorlanadi. bunda, asosan. diametri 1,6 m gacha va uzunligi 5 m gacha bo'lgan ko'ndalang kesimi aylana shaklidagi dumaloq temir-beton quvurlardan keng foydalaniladi. ayrim yig'ma gidrotexnika inshootlarida quvursimon konstruksiyalar umumiy temir-beton hajmining deyarli 60% ini tashkil etadi. melioratsiya tizimidagi nasos stansiyalarining suv o'tkazuvchi va yuqori bosimli quvurlarini qurishda temir-beton quvurlardan keng foydalaniladi. gidrotexnika qurilishida derivatsion va turbina suv o'tkazgichlarini qurishda, asosan. katta diametrli temir-beton quvurlardan …

2 / 15

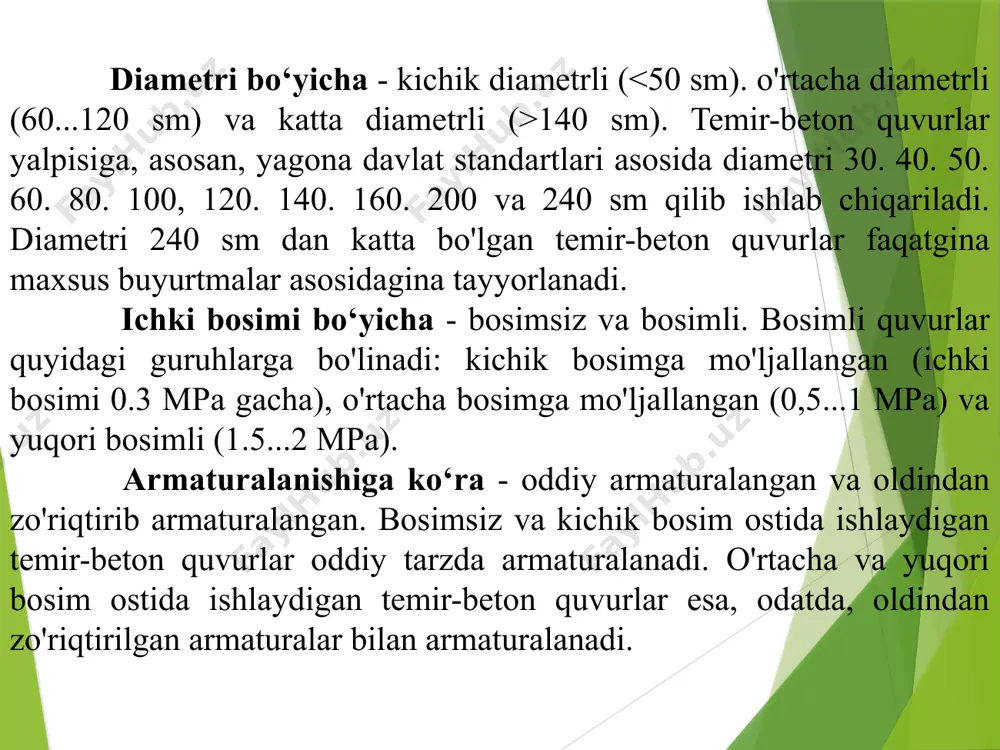

s stansiyalarining suv o'tkazuvchi quvurlarini, dyukerlarni va uzunligi uncha katta bo'lmagan (200...300 m). ichki bosimi 140 sm). temir-beton quvurlar yalpisiga, asosan, yagona davlat standartlari asosida diametri 30. 40. 50. 60. 80. 100, 120. 140. 160. 200 va 240 sm qilib ishlab chiqariladi. diametri 240 sm dan katta bo'lgan temir-beton quvurlar faqatgina maxsus buyurtmalar asosidagina tayyorlanadi. ichki bosimi bo‘yicha - bosimsiz va bosimli. bosimli quvurlar quyidagi guruhlarga bo'linadi: kichik bosimga mo'ljallangan (ichki bosimi 0.3 mpa gacha), o'rtacha bosimga mo'ljallangan (0,5...1 mpa) va yuqori bosimli (1.5...2 mpa). armaturalanishiga ko‘ra - oddiy armaturalangan va oldindan zo'riqtirib armaturalangan. bosimsiz va kichik bosim ostida ishlaydigan temir-beton quvurlar oddiy tarzda armaturalanadi. o'rtacha va yuqori bosim ostida ishlaydigan temir-beton quvurlar esa, odatda, oldindan zo'riqtirilgan armaturalar bilan armaturalanadi. ko'ndalang kesimining shakli bo'yicha - dumaloq. murakkab ko'rinishda va boshqacha. bosimli temir-beton quvurlarning ko'ndalang kesimlari faqat aylana shaklida bo'lishi kerak. bosimsiz quvurlarning ko'ndalang kesimlari esa istalgan shaklda bo'lishi mumkin. quvur …

3 / 15

i grunt bosimidan yuzaga keladigan kuchlarning qiymatiga katta ta'sir ko’rsatadi. qurilish maydonchasidagi gruntning sharoitiga va quvurning diametriga bog'liq holda quvurlar zaminga quyidagi usullarda tayanadi: 1) zamindagi gruntning tekis sirtiga. qachonki quvurning diametri 50 sm dan katta bo'lmasa va gruntning hisobiy qarshiligi r>0,15 mpa bo’lsa (7.1-a rasm); 2) tutib turish burchagi a =60...90° bo'lgan. oldindan yoy shaklida o‘yib tayyorlangan zamindagi gruntga (qachonki. quvurning diametri 60...150 sm va gruntning hisobiy qarshiligi r>0,15 mpa bo’lsa, 7.1 -b rasm). quvurni tutib turish burchagi qanchalik katta bo’lsa. tayanch reaksiyalari shuncha tekis taqsimlanadi va quvurdagi zo’riqishlar ham shuncha ka- mayadi; 3) yaxlit beton yoki temir-beton poydevorlarga. qachonki r > 0,08...0,15 mpa bo'lsa. bunda poydevorning ustki sirti nov shaklida bo’lib, tutib turish burchagi a = 90...120° ni tashkil etadi (l.-d rasm); 4) svayli za- minlarga, qachonki zamindagi bo'sh strukturali grunt mavjud bo'lsa (torf. gil, balchiqli gruntlar va h.k), ya'ni r = 0.08...0.02 mpa bo'lsa (7.1-e rasm). 9 …

4 / 15

bilan birgalikda ishlaydi. bunda grunt bir vaqtning o'zida quvur uchun tashqi yuk hosil etadi va asos vazifasini o'tavdi hamda yer ustidagi yuklarni quvurga uzatib beruvchi vosita hisoblanadi. quvur devorlarida uning ichidagi suvning bosimidan cho'zuvchi zo'riqishlar hosil boiadi. quvurga ta'sir etadigan qolgan barcha kuchlar ta'siridan siquvchi va eguvchi zo'riqishlar hosil boiadi. eguvchi momentning maksimal qiymatlari quvurning ustki va ostki kesimlarida hosil boisa, aylana bo'ylab siquvchi kuchlarning maksimal qiymatlari esa quvurning yon tomonidagi kesimlarida hosil boiadi. eguvchi moment ta'sirida quvurning yon tomonidagi devorlarining tashqi sirtida hamda ustki va ostki tomonidagi devorlarining ichki sirtlarida, asosan. cho'zuvchi zo'riqishlar hosil boiadi. quvurlarning atrofidagi aylanma kuchlarni (eguvchi momentlarni, normal kuchlarni) qabul qilish uchun temir-beton quvurlar perimetri bo'ylab halqasimon armaturalar bilan armaturalanadi. quvurlarning bo'ylama yo'nalishda ham ishlashini e'tiborga olib (egilishga, cho'zilishga. nomarkaziy siqilishga) ularga bo'ylama ishchi armaturalar qo'yiladi. 1!lar bir vaqtning o'zida armatura karkaslarini hosil qilish uchun montaj armaturalari vazifasini ham oiaydi. foydalanilgan adabiyotlar ro’yxati: 1. p.novak. …

5 / 15
