1 / 50

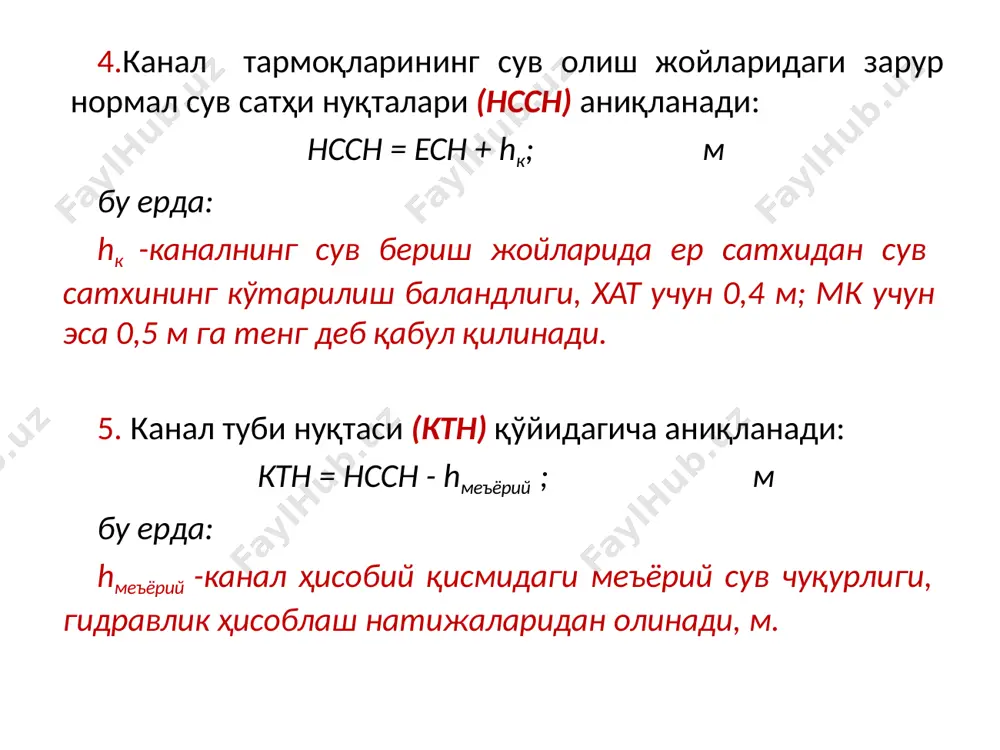

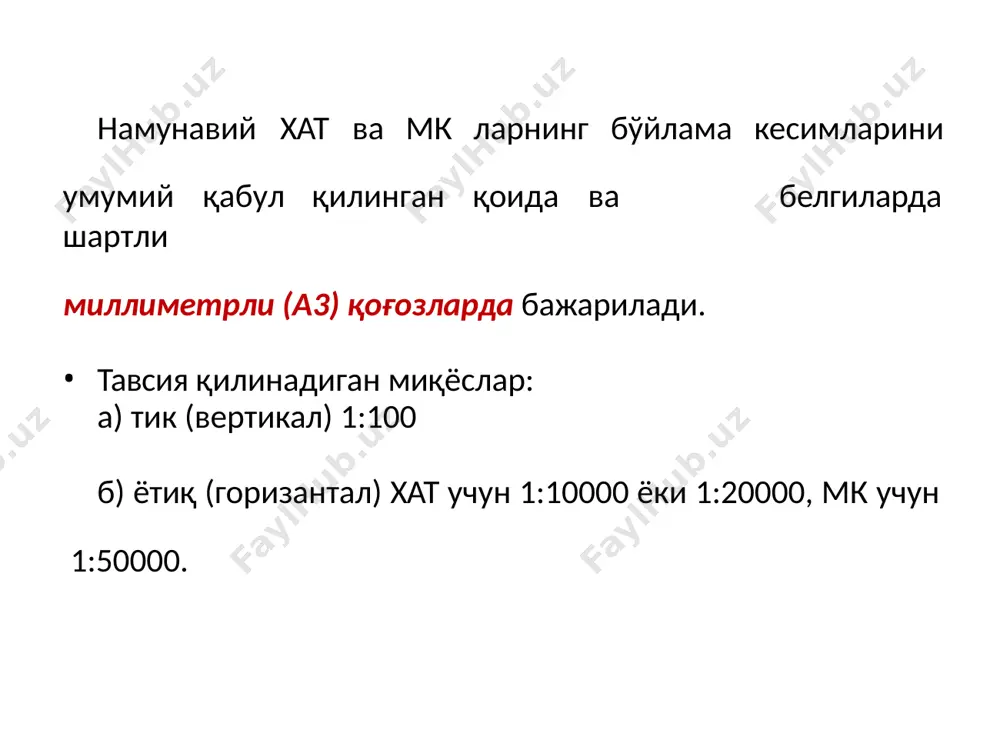

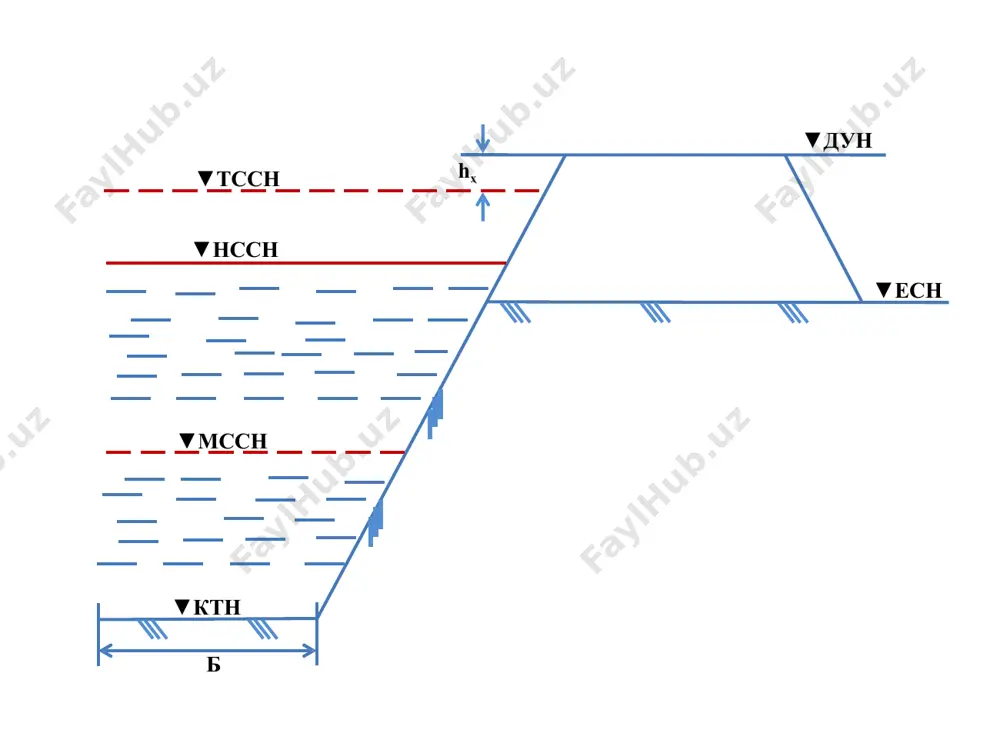

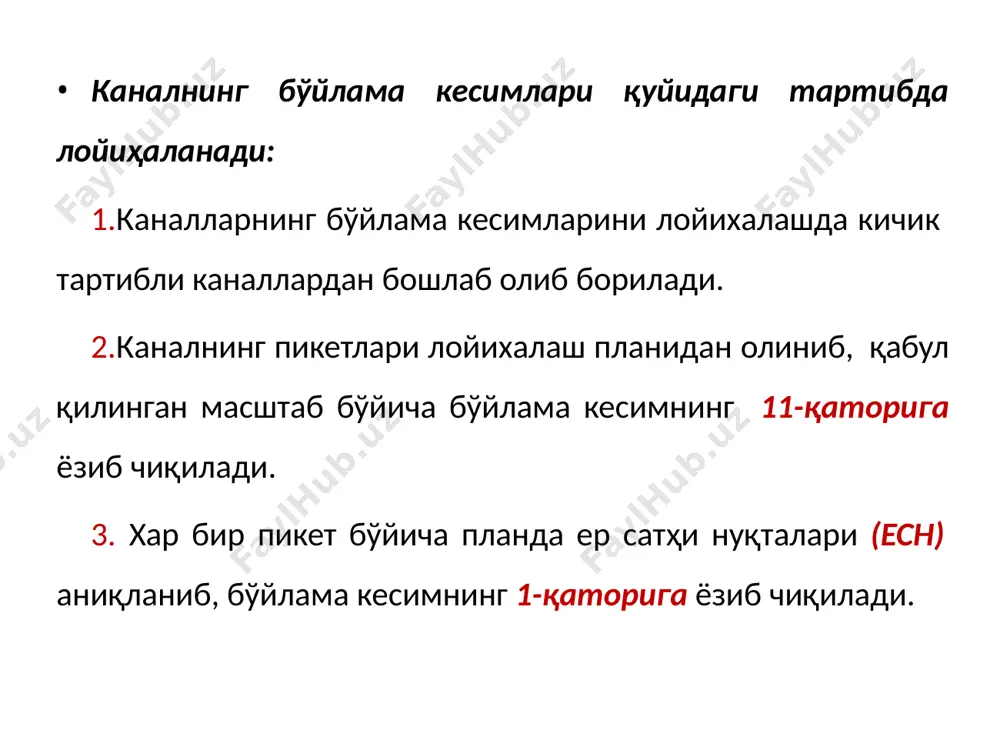

мавзу: магистрал каналнинг салт қисмини лойиҳалаш мавзу:гти таркиби қурилиш жойлари, тури, тузилиши ва сонини аниқлаш.. ассистент м.чулиев . намунавий хат ва мк ларнинг бўйлама кесимларини умумий қабул қилинган қоида ва шартли миллиметрли (а3) қоғозларда бажарилади. тавсия қилинадиган миқёслар: белгиларда а) тик (вертикал) 1:100 б) ётиқ (горизантал) хат учун 1:10000 ёки 1:20000, мк учун 1:50000. ▼есн ▼дун ▼нссн ▼мссн ▼тссн ▼ктн б hҳ каналнинг бўйлама кесимлари қуйидаги тартибда лойиҳаланади: каналларнинг бўйлама кесимларини лойихалашда кичик тартибли каналлардан бошлаб олиб борилади. каналнинг пикетлари лойихалаш планидан олиниб, қабул қилинган масштаб бўйича бўйлама кесимнинг 11-қаторига ёзиб чиқилади. хар бир пикет бўйича планда ер сатҳи нуқталари (есн) аниқланиб, бўйлама кесимнинг 1-қаторига ёзиб чиқилади. канал тармоқларининг сув олиш жойларидаги зарур нормал сув сатҳи нуқталари (нссн) аниқланади: нссн = есн + hк; м бу ерда: hк -каналнинг сув бериш жойларида ер сатхидан сув сатхининг кўтарилиш баландлиги, хат учун 0,4 м; мк учун эса 0,5 м га тенг деб …

2 / 50

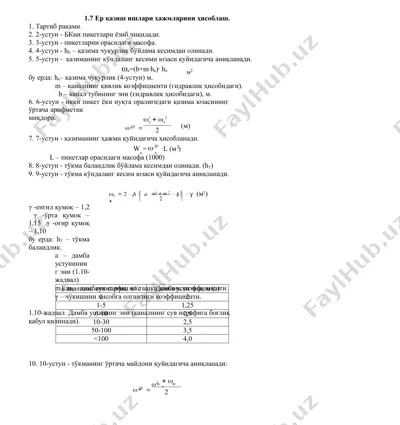

ув сарфи миқдори, м3/с хавфсизлик баландлиги, м hҳ 1-10 10-30 30-50 50-100 100 0,4  0,50 0,60 0,70 1,0 хар бир пикет бўйича қазма чуқурлиги (hқ) ҳисобланади: hқ = есн - ктн; м хар бир пикет учун тупроқ тўкмаси (hт) баландлиги аниқланади: hт = дун - есн; м канал қисмлари бўйича гидравлик унсурлар (q, b, h, m, n, vҳ, vй) жадвал кўринишида ёзилиб, кўндаланг кесим унсурлари лойиҳаланади. а3 миллиметровкага чизилади! шартли белгилар: 1 см 1 см 1 см 1 см 1 см 1 см 1 см 1 см 1 см 1 см 1 см 1 см 1 см 1 см 4 см 3 см 3 см 1-чизма. бош каналнинг бўйлама кесими. ii iii 4 мс бажариладиган ишлар кетма кетлиги харитадан пк лар номи ҳар 1 см га жойлаштирилиб ёзиб чиқилади (жадвалнинг пикетлар қаторига). пк лар орасидаги масофалар жойлаштирилади ҳар 1 см га (иккита пикет ораси 1000 метр). харитадан ҳар бир …

3 / 50

лар орасидаги масофага кўпайтмасини қўшамиз. 236,6+(0,00023 * 1000)=236,8 ҳисоблар шу тариқа давом этади iii қисмгача! бажариладиган ишлар кетма кетлиги бажариладиган ишлар кетма кетлиги 6 (давоми). ii қисм учун қуйидаги амални бажарамиз. бунда есн га (hк) 0,5 м ни қўшамиз яъни бизнинг вариантда (а нуқта) есн 238,59 га тенг. нссн = есн + hк =238,59 + 0,5 = 239,1 м бажариладиган ишлар кетма кетлиги бажариладиган ишлар кетма кетлиги 6 (давоми). топилган ii қисм нссн яъни 239,1 қийматига нишабликни пикетлар орасидаги масофага кўпайтмасини қўшамиз. 239,1+(0,00021 * 600)=239,2 кейинги қиладиган ишимиз чиқган натижага яъни 236,6 қийматига нишабликни пикетлар орасидаги масофага кўпайтмасини қўшамиз. 239,2+(0,00021 * 1000)=239,4 ҳисоблар шу тариқа давом этади ii қисмгача! бажариладиган ишлар кетма кетлиги бажариладиган ишлар кетма кетлиги 6 (давоми). i қисм учун қуйидаги амални бажарамиз. бунда есн га (hк) 0,5 м ни қўшамиз яъни бизнинг вариантда (б нуқта) есн 240,94 га тенг. нссн = есн + hк =240,94 + 0,5 …

4 / 50

= ктн + hmin; м бу ерда: hмин -канал ҳисобий қисмидаги минимал сув чуқурлиги, гидравлик ҳисоблаш натижаларидан олинади, м. мссн = 234,35 + 1,64 = 236 м шу тариқа қисмлар кесимида ҳар бир mссн дан hmin қўшиб ёзиб чиқилади. бажариладиган ишлар кетма кетлиги бажариладиган ишлар кетма кетлиги 9. каналдаги бажариладиган ишлар кетма кетлиги тезлаштирилган сув сатхи нуқталари (тссн) ҳисобланади: тссн = ктн + hтез; м бу ерда: hтез -канал ҳисобий қисмидаги тезлаштирилган сув чуқурлиги, гидравлик ҳисоблаш натижаларига кўра олинади, м. тссн = 234,35 + 2,28 = 236,63 м шу тариқа қисмлар кесимида ҳар бир тссн дан hтез қўшиб ёзиб чиқилади. бажариладиган ишлар кетма кетлиги бажариладиган ишлар кетма кетлиги бажариладиган ишлар кетма кетлиги 10. канал дамба устининг нуқталари (дун) ҳисоблаб чиқилади: дун = тссн + hҳ; м бу ерда: hҳ -тезлаштирилган сув сатхига қўшиладиган сув сарфи баландлиги, канал ҳисобий қисмининг боғлиқ холда қабул хавфсизлик миқдорига қилинади (1.9-жадвал), м дун = 236,63 …

5 / 50

6 239,4 239,2 239,1 238,6 238,5 238,3 238,1 237,9 237,7 237,4 237,2 237 236,8 236,6 236,5 242,9 242,7 242,5 242,3 242 241,8 241,6 241,4 241,1 240,5 240,5 240,2 240 239,8 239,6 239,4 239,2 239 238,8 238,6 238,1 238 237,8 237,6 237,4 237,1 236,9 236,7 236,5 236,3 236 236 243,4 243,2 242,9 242,7 242,5 242,3 242 241,8 241,5 241,1 241 240,8 240,6 240,4 240,2 240 239,8 239,5 239,3 239,2 238,8 238,7 238,4 238,2 238 237,8 237,6 237,3 237,1 236,9 236,7 236,6 241,8 241,6 241,4 241,2 240,9 240,7 240,5 240,3 240 239,1 239 238,8 238,6 238,4 238,2 238 237,8 237,6 237,4 236,9 236,5 236,4 236,2 235,9 235,7 235,5 235,3 235,1 234,8 234,6 234,4 234,4 243,9 243,7 243,4 243,2 243 242,8 242,5 242,3 242 241,6 241,5 241,3 241,1 240,9 240,7 240,5 240,3 240 239,8 239,8 239,4 239,3 239 238,8 238,6 238,4 238,2 237,9 237,7 237,5 237,3 237,2 0,99 0,98 0,97 0,96 0,95 0,94 …
