1 / 9

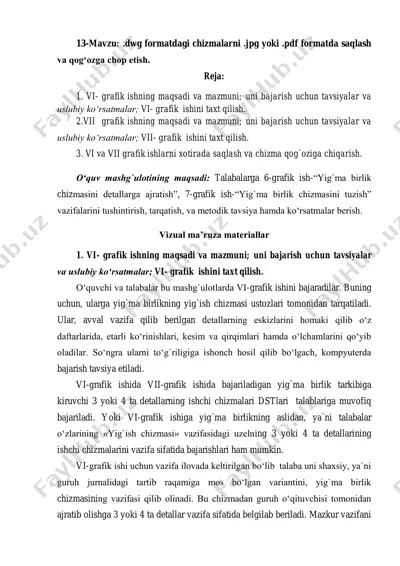

13-mavzu: .dwg formatdagi chizmalarni .jpg yoki .pdf formatda saqlash va qog‘ozga chop etish. reja: 1. vi- grafik ishning maqsadi va mazmuni; uni bajarish uchun tavsiyalar va uslubiy ko‘rsatmalar; vi- grafik ishini taxt qilish. 2.vii grafik ishning maqsadi va mazmuni; uni bajarish uchun tavsiyalar va uslubiy ko‘rsatmalar; vii- grafik ishini taxt qilish. 3. vi va vii grafik ishlarni xotirada saqlash va chizma qog`oziga chiqarish. o‘quv mashg`ulotining maqsadi: talabalarga 6-grafik ish-“yig`ma birlik chizmasini detallarga ajratish”, 7-grafik ish-“yig`ma birlik chizmasini tuzish” vazifalarini tushintirish, tarqatish, va metodik tavsiya hamda ko‘rsatmalar berish. vizual ma’ruza materiallar 1. vi- grafik ishning maqsadi va mazmuni; uni bajarish uchun tavsiyalar va uslubiy ko‘rsatmalar; vi- grafik ishini taxt qilish. o‘quvchi va talabalar bu mashg`ulotlarda vi-grafik ishini bajaradilar. buning uchun, ularga yig`ma birlikning yig`ish chizmasi ustozlari tomonidan tarqatiladi. ular, avval vazifa qilib berilgan detallarning eskizlarini homaki qilib o‘z daftarlarida, etarli ko‘rinishlari, kesim va qirqimlari hamda o‘lchamlarini qo‘yib oladilar. so‘ngra ularni to‘g`riligiga …

2 / 9

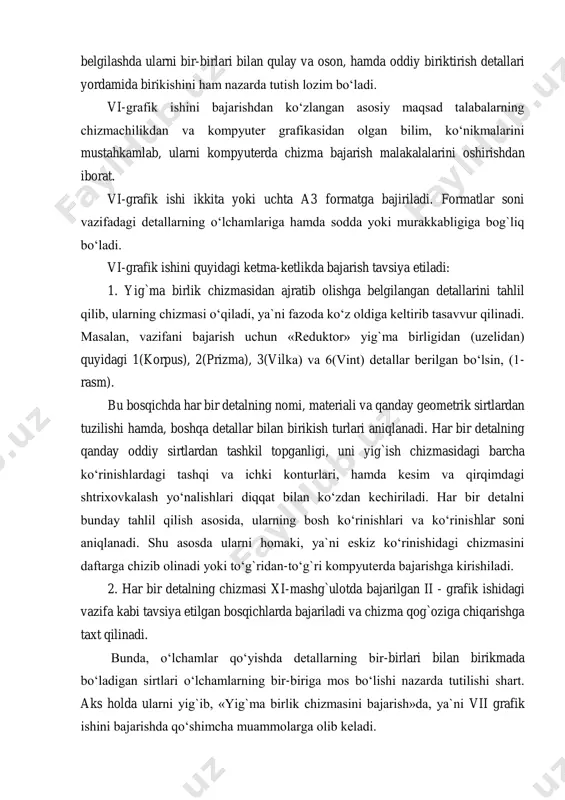

iy biriktirish detallari yordamida birikishini ham nazarda tutish lozim bo‘ladi. vi-grafik ishini bajarishdan ko‘zlangan asosiy maqsad talabalarning chizmachilikdan va kompyuter grafikasidan olgan bilim, ko‘nikmalarini mustahkamlab, ularni kompyuterda chizma bajarish malakalalarini oshirishdan iborat. vi-grafik ishi ikkita yoki uchta a3 formatga bajiriladi. formatlar soni vazifadagi detallarning o‘lchamlariga hamda sodda yoki murakkabligiga bog`liq bo‘ladi. vi-grafik ishini quyidagi ketma-ketlikda bajarish tavsiya etiladi: 1. yig`ma birlik chizmasidan ajratib olishga belgilangan detallarini tahlil qilib, ularning chizmasi o‘qiladi, ya`ni fazoda ko‘z oldiga keltirib tasavvur qilinadi. masalan, vazifani bajarish uchun «reduktor» yig`ma birligidan (uzelidan) quyidagi 1(korpus), 2(prizma), 3(vilka) va 6(vint) detallar berilgan bo‘lsin, (1- rasm). bu bosqichda har bir detalning nomi, materiali va qanday geometrik sirtlardan tuzilishi hamda, boshqa detallar bilan birikish turlari aniqlanadi. har bir detalning qanday oddiy sirtlardan tashkil topganligi, uni yig`ish chizmasidagi barcha ko‘rinishlardagi tashqi va ichki konturlari, hamda kesim va qirqimdagi shtrixovkalash yo‘nalishlari diqqat bilan ko‘zdan kechiriladi. har bir detalni bunday tahlil qilish asosida, …

3 / 9

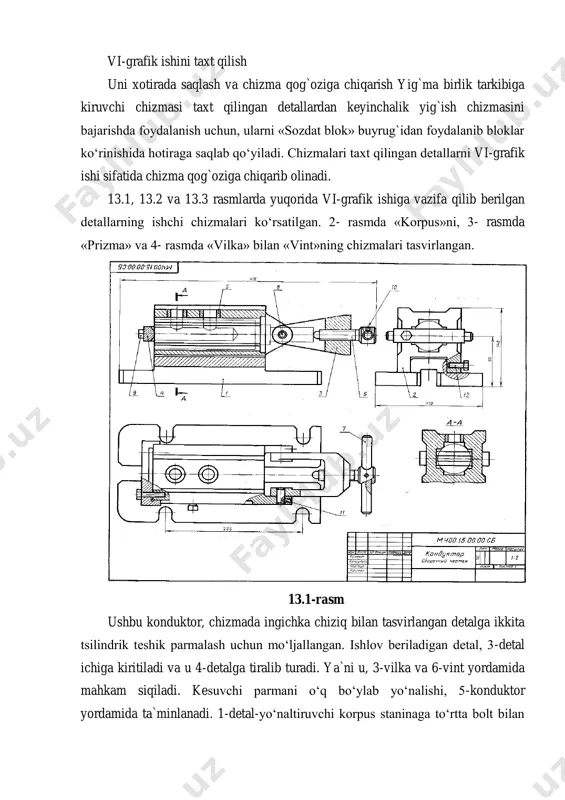

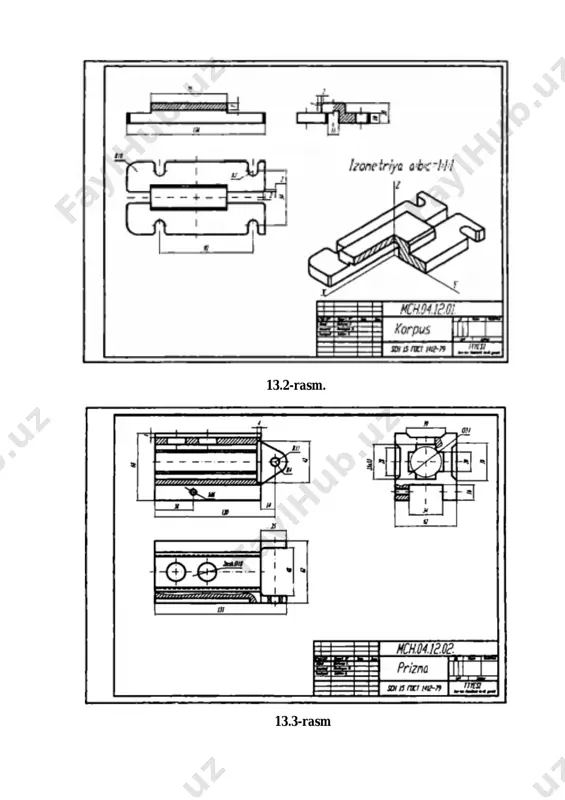

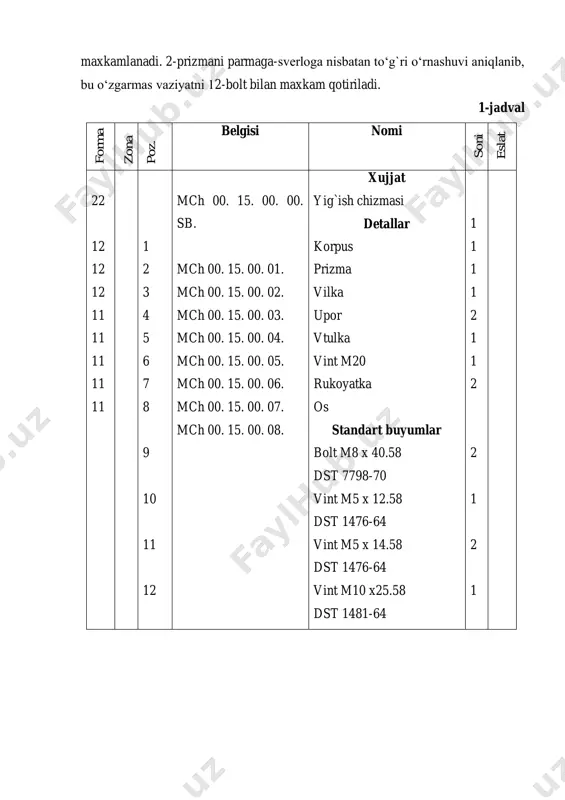

a chizma qog`oziga chiqarish yig`ma birlik tarkibiga kiruvchi chizmasi taxt qilingan detallardan keyinchalik yig`ish chizmasini bajarishda foydalanish uchun, ularni «sozdat blok» buyrug`idan foydalanib bloklar ko‘rinishida hotiraga saqlab qo‘yiladi. chizmalari taxt qilingan detallarni vi-grafik ishi sifatida chizma qog`oziga chiqarib olinadi. 13.1, 13.2 va 13.3 rasmlarda yuqorida vi-grafik ishiga vazifa qilib berilgan detallarning ishchi chizmalari ko‘rsatilgan. 2- rasmda «korpus»ni, 3- rasmda «prizma» va 4- rasmda «vilka» bilan «vint»ning chizmalari tasvirlangan. 13.1-rasm ushbu konduktor, chizmada ingichka chiziq bilan tasvirlangan detalga ikkita tsilindrik teshik parmalash uchun mo‘ljallangan. ishlov beriladigan detal, 3-detal ichiga kiritiladi va u 4-detalga tiralib turadi. ya`ni u, 3-vilka va 6-vint yordamida mahkam siqiladi. kesuvchi parmani o‘q bo‘ylab yo‘nalishi, 5-konduktor yordamida ta`minlanadi. 1-detal-yo‘naltiruvchi korpus staninaga to‘rtta bolt bilan maxkamlanadi. 2-prizmani parmaga-sverloga nisbatan to‘g`ri o‘rnashuvi aniqlanib, bu o‘zgarmas vaziyatni 12-bolt bilan maxkam qotiriladi. 1-jadval f o rm a t z o n a p o z. belgisi nomi s o n i e …

4 / 9

o‘nikmalarini mustahkamlaydilar. chizma bajarish, chizmani tahrir qilish, ob`ektlarga bog`lanish va o‘lcham qo‘yish panellaridagi barcha tugmalardan foydalanadila. shuningdek, vi- grafik ishida bajarilgan detal chizmalarini blok ko‘rinishida xotirada saqlash va undan foydalanib yig`ish chizmalarini bajarishga o‘rganadilar. vii-grafik ishida, vi-grafik ishida detallarga ajratish uchun vazifa qilib berilgan yig`ma birlikning «yig`ish chizmasi» bajariladi. vii-grafik ishini bajarishdan maqsad o‘quvchi va talabalarning chizmachilikdan hamda kompyuter grafikasidan olgan bilim va ko‘nikmalarini mustahkamlash bo‘lib, ularning zamonaviy texnik vositalar-kompyuterlardan foydalanish malakasini oshirishdan iborat. vii-grafik ishi a3 formatda bajariladi. agar, «yig`ish chizmasi»ning spetsifikatsiyasi-yig`ma birlik tarkibiga kiruvchi detallar to‘g`risidagi ma`lumotlar jadvali a3 formatga sig`may qolsa, uni ikkinchi a3 formatga, yig`ish jarayonining ketma ketligini aks etuvchi «blok sxema» bilan birgalikda bajariladi. vi-grafik ishida bajarilgan detallarning ishchi chizmalarini, «sozdat blok»- «blok yaratish» buyrug`idan foydalanib hotiraga saqlab qo‘yilishi takidlangan edi. shuning uchun, ekranda hotirada saqlangan a3 format ochiladi. agar, a3 format hotirada bo‘lmasa, a3 formatda bajarilgan biror chizma ekranda ochilib, uning chizmasini o‘chirib tashlash …

5 / 9

vval prizma va vilka o‘q bilan biriktirilgan holda, korpusning yo‘naltiruvchi prizmasiga o‘tqazilib oltinchi vint bilan qotirilgan vaziyatda tasvirlanadi. so‘ngra, «vilka»ga tayanch vint buralgan holda tasvirlanadi. bu detallarning chizmasi «vstavit blok» - «blokni qo‘yish» buyrug`i yordamida xotiradan olib kelib, korpus bilan biriktiriladi. korpus kabi, biriktirilgan detallarning o‘lchamlari ekrandan o‘chiriladi va ko‘rinishdariga tegishli o‘zgartirishlar kiritiladi. ya`ni, birikuvchi detallarning bir-birini ko‘rinishlarini to‘sib qo‘yuvchi va ko‘rinmas qismlarining tasvirlari tahrirlanadi. shuningdek, yig`ish chizmasini ko‘rinishlarida detallarning ortiqcha chiziqlari va shtrixlari bo‘lsa, ular ham yo‘qotiladi yoki shtrixlash yo‘nalishlari o‘zgartiriladi, ya`ni yig`ish chizmasi taxrir qilib chiqiladi. agar, birikuvchi detallar bir-birlari bilan standart biriktirish detallari yordamida biriktirilgan bo‘lsa, ularni soddalashtirib tasvirlanadi. yig`ma birlikning «yig`ish chizmasi»dagi ko‘rinishlar soni asosiy tana, ya`ni korpusning ko‘rinishlar soni kabi bo‘ladi. yig`ish chizmasining tahrir qilish chog`ida bu ko‘rinishlarga qo‘shimcha qilib ayrim ko‘rinish yoki qirqim va kesimlar bajarilishi ham mumkin. vii-grafik ishini bevosita yig`ma birlikning yig`ish chizmasidan foydalanib bajarish mumkin. buning uchun, talabalarning bilimlari va malakalaridan …
