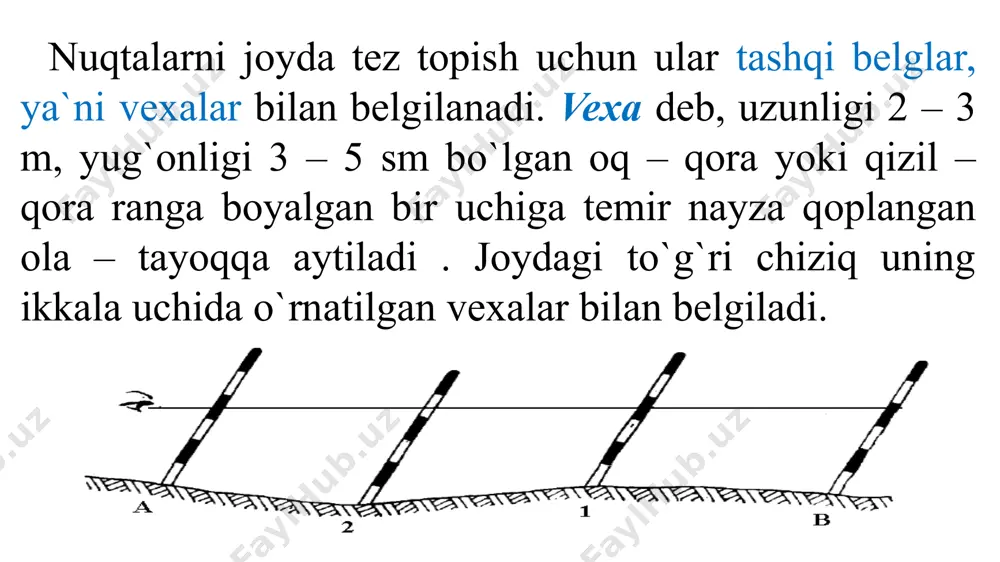

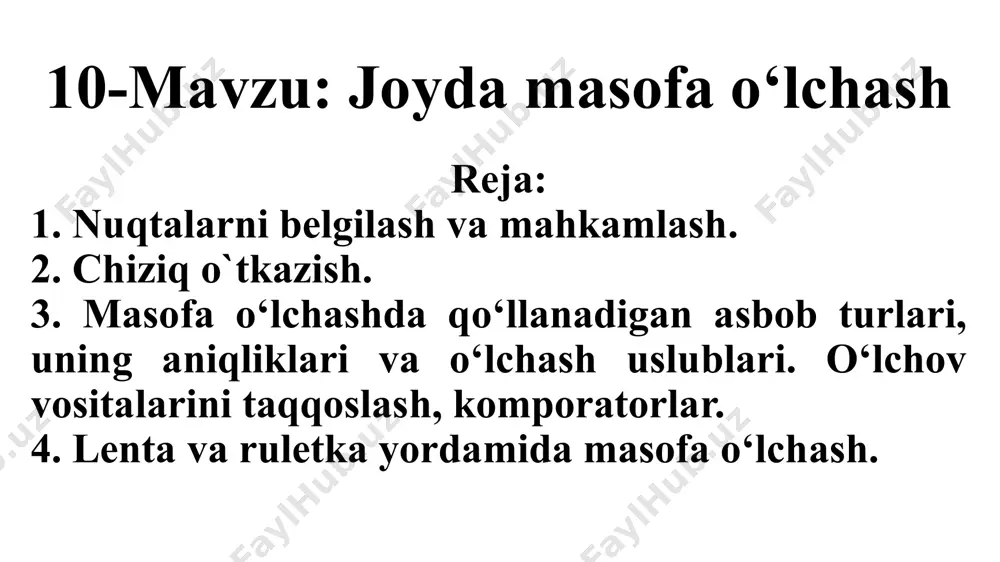

мавзу: жойда масофа ўлчаш fanning nomi: injenerlik geodeziyasi “tiqxmmi” milliy tadqiqot universiteti huzuridagi qarshi irrigatsiya va agrotexnologiyalar instituti 10-mavzu: joyda masofa o‘lchash reja: 1. nuqtalarni belgilash va mahkamlash. 2. chiziq o`tkazish. 3. masofa o‘lchashda qo‘llanadigan asbob turlari, uning aniqliklari va o‘lchash uslublari. o‘lchov vositalarini taqqoslash, komporatorlar. 4. lenta va ruletka yordamida masofa o‘lchash. syomka ishlarini bajarish uchun zarur nuqtalar joyda vexa (ola tayoq) bilan belgilanadi va turli qoziqlar bilan mahkamlanadi. nuqtalar vazifasi, saqlanish muddati va mahalliy sharoitga qarab turlicha mahkamlanadi. belgilangan nuqta yo`qolmasligi uchun qoqilgan qoziq atrofiga uchburchak yoki to`rtburchak shaklida ariqcha qaziladi. agar belgilar qo`yiladigan nuqta muhimroq ahamiyatga ega va uzoqroq muddatga saqlanishi kerak bo`lsa yog`och ustun, temir truba yoki beton monolit bilan mahkamlanadi ya’ni joyda zarur nuqtalar qoziqlar bilan mahkamlanadi. nuqtalarni joyda tez topish uchun ular tashqi belglar, ya`ni vexalar bilan belgilanadi. vexa deb, uzunligi 2 – 3 m, yug`onligi 3 – 5 sm bo`lgan oq – qora …

2 / 13

o`yadi. so`ngra c1 dagi ishchi b ga qarab, d1 dagi ishchini d1 dan d2 nuqtaga, ya`ni c1b stvoriga ko`chiradi. keyin d2 dagi ishchi c1 dagi ishchini ad2 stvoriga c2 nuqtaga ko`chiradi vahakazo. so`ngra birinchi ishchi ad stvoridagi c nuqtaga ikkinchi ishchi bc stvoridagi d nuqtaga chiqadilar. jarlik orqali chiziq olish. chuqurlik va keng jarlik orqali chiziq olishda, vexalarni o`rnatish tartibi a va b nuqtalar joylashishi jar yonbag`rining harakteriga qarab turlicha bo`ladi. agar jarning bir tomonidagi a va b chiziqni jar orqali o`tkazish kerak bo`lsa jarning ikkinchi tomonida ab stvorida vexa 1 o`rnatiladi. so`ngra b5 stvorida vexa 4, 2 – 1stvorida vexa 3 va 4 , keyin 4 – 3 stvorida vexa 5 o`rnatiladi. joyda ikki nuta orasidagi masofani bevosita yoki vositali o`lchash mumkin. masofalarni bevosita o`lchashda turli xildagi o`lchash qurollari qullaniladi. bular po`lat lenta va invar simlar hisoblanadi. muhandislik ishlarida ko’proq po`lat lenta qo’llanilib, uning uzunligi 20 m bo`lib, u …

3 / 13

uchidagi ilgakni a nuqtadagi shpilkaga ilib ushlaydi, oldingi ishchi ac chiziq yo`nalishi bo`yicha qo`yadi. keyin orqadagi ishchi ko`rsatishi bo`yicha oldingi ishchi, lentani ac da tog`ri yotayotgan qilib silkitib tarang tortadi va shu turishda lenta uchidagi ilgakdan shpilkani o`tkazib, yerga qadaydi. o`lchash natijalarini tekshirish uchun chiziqni to`g`ri va teskari yo`nalishda o`lchanadi. ikkala o`lchash natijalari bir–biriga mos kelsa yoki farqi kam bo`lsa, o`lchash to`g`ri, aks holda chiziq uchinchi marta o`lchanadi. p`olat lenta bilan chiziq o`lchash aniqligiga joining notekisligi va tuproq qoplami ta`sir yetadi. shuning uchun joylarni 3 ta kategoriyaga bo`ladilar; 1–chi kategoriya o`lchash uchun qulay joy. 2–chi kategoriya o`lchash uchun o`rtacha sharoitdagi joy. 3–chi kategoriya o`lchash uchun noqulay joy. o`lchanayotgan yerda, joyning kategoriyasi o`lchash jurnalida ko`rsatiladi. lentaning haqiqiy uzunligi odatda nominal uzunlikdan (20 m) farq qiladi. shuning uchun avval ishlatiladigan lenta uzunligini aniqlash kerak. agar ishchi lyentaning haqiqiy uzunligini l desak, l = 20+∆l bu yerdagi ∆l qiymati ishchi lenta uzunligini normal …

4 / 13

5 / 13
