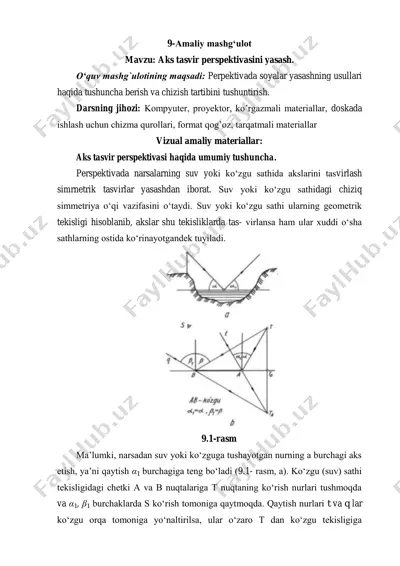

9-amaliy mashg‘ulot mavzu: aks tasvir perspektivasini yasash. o‘quv mashg`ulotining maqsadi: perpektivada soyalar yasashning usullari haqida tushuncha berish va chizish tartibini tushuntirish. darsning jihozi: kompyuter, proyektor, ko’rgazmali materiallar, doskada ishlash uchun chizma qurollari, format qog’oz, tarqatmali materiallar vizual amaliy materiallar: aks tasvir perspektivasi haqida umumiy tushuncha. perspektivada narsalarning suv yoki ko‘zgu sathida akslarini tasvirlash simrnetrik tasvirlar yasashdan iborat. suv yoki ko‘zgu sathidagi chiziq simmetriya o‘qi vazifasini o‘taydi. suv yoki ko‘zgu sathi ularning geometrik tekisligi hisoblanib, akslar shu tekisliklarda tas- virlansa ham ular xuddi o‘sha sathlarning ostida ko‘rinayotgandek tuyiladi. 9.1-rasm ma’lumki, narsadan suv yoki ko‘zguga tushayotgan nurning a burchagi aks etish, ya’ni qaytish α1 burchagiga teng bo‘ladi (9.1- rasm, a). ko‘zgu (suv) sathi tekisligidagi chetki a va в nuqtalariga t nuqtaning ko‘rish nurlari tushmoqda va α1, β1 burchaklarda s ko‘rish tomoniga qaytmoqda. qaytish nurlari t va q lar ko‘zgu orqa tomoniga yo‘naltirilsa, ular o‘zaro t dan ko‘zgu tekisligiga perpendikular chizilgan to‘g‘ri chiziq …

2 / 8

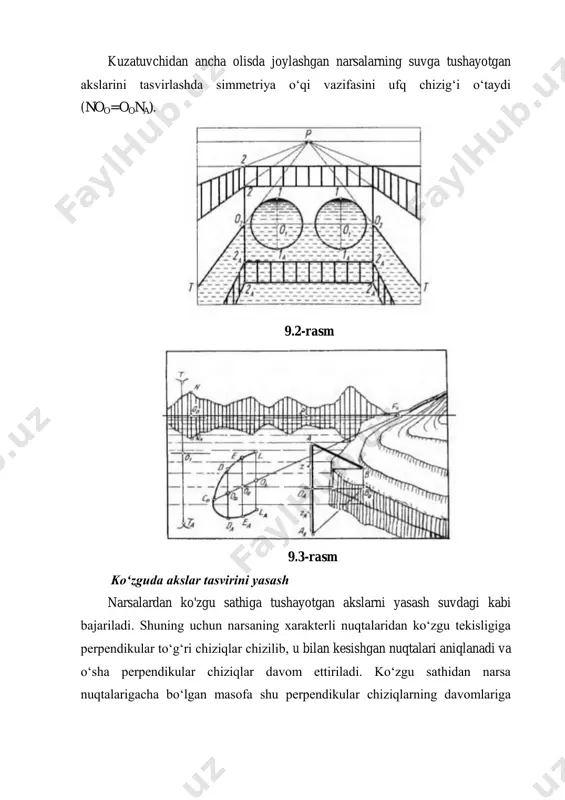

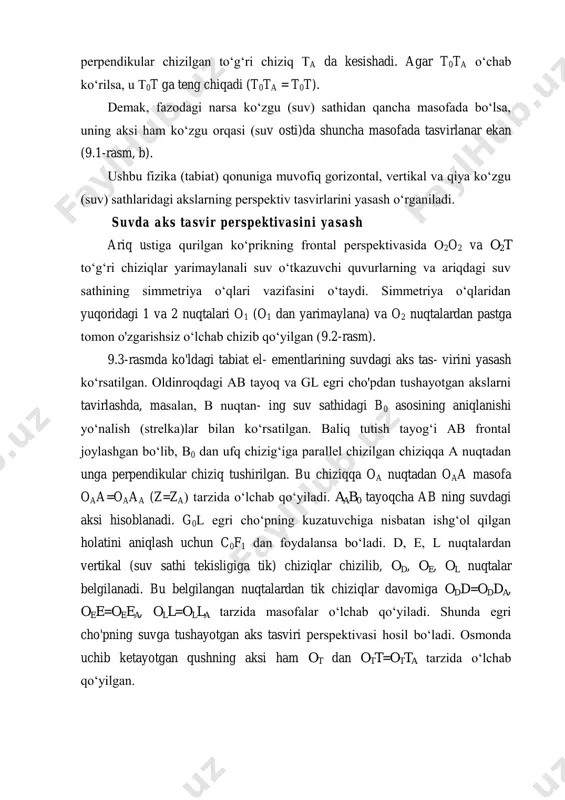

el- ementlarining suvdagi aks tas- virini yasash ko‘rsatilgan. oldinroqdagi ab tayoq va gl egri cho'pdan tushayotgan akslarni tavirlashda, masalan, в nuqtan- ing suv sathidagi b0 asosining aniqlanishi yo‘nalish (strelka)lar bilan ko‘rsatilgan. baliq tutish tayog‘i ab frontal joylashgan bo‘lib, b0 dan ufq chizig‘iga parallel chizilgan chiziqqa a nuqtadan unga perpendikular chiziq tushirilgan. bu chiziqqa oa nuqtadan oaa masofa oaa=oaaa (z=za) tarzida o‘lchab qo‘yiladi. aab0 tayoqcha ab ning suvdagi aksi hisoblanadi. g0l egri cho‘pning kuzatuvchiga nisbatan ishg‘ol qilgan holatini aniqlash uchun c0f1 dan foydalansa bo‘ladi. d, e, l nuqtalardan vertikal (suv sathi tekisligiga tik) chiziqlar chizilib, od, oe, ol nuqtalar belgilanadi. bu belgilangan nuqtalardan tik chiziqlar davomiga odd=odda, oee=oeea, oll=olla tarzida masofalar o‘lchab qo‘yiladi. shunda egri cho'pning suvga tushayotgan aks tasviri perspektivasi hosil bo‘ladi. osmonda uchib ketayotgan qushning aksi ham ot dan ott=otta tarzida o‘lchab qo‘yilgan. kuzatuvchidan ancha olisda joylashgan narsalarning suvga tushayotgan akslarini tasvirlashda simmetriya o‘qi vazifasini ufq chizig‘i o‘taydi (noo=oona). …

3 / 8

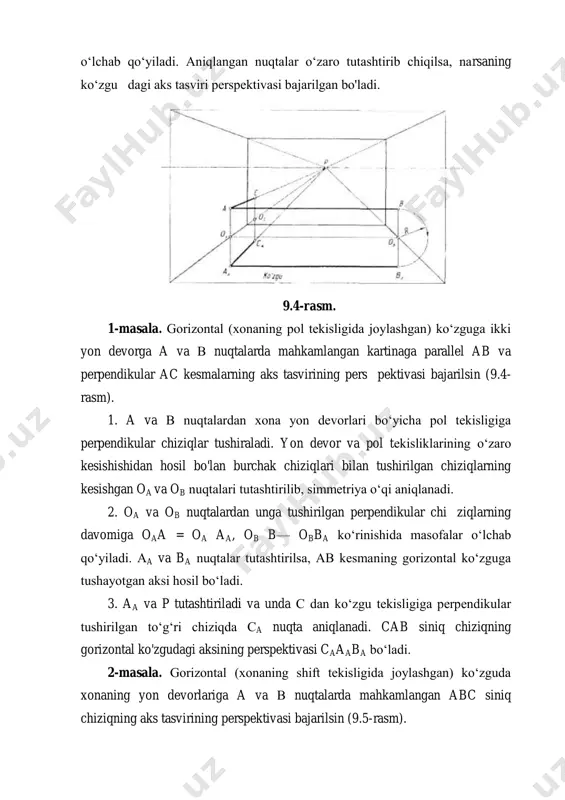

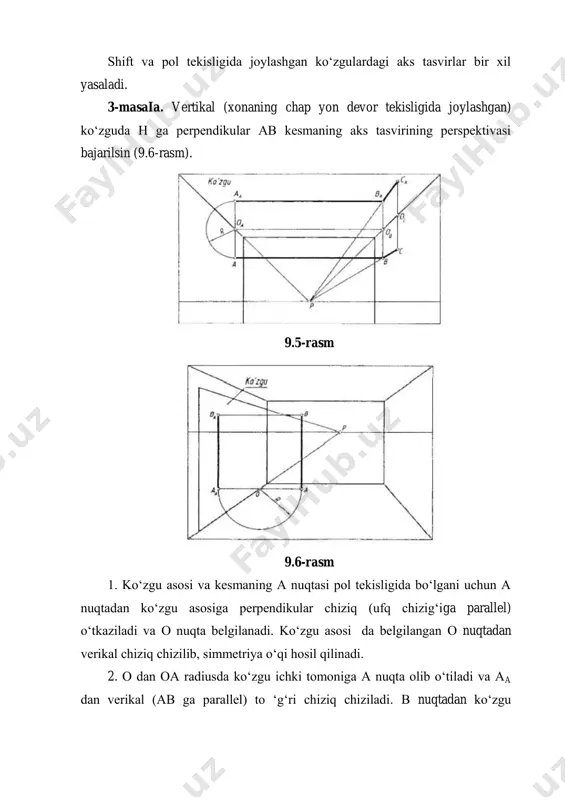

yon devorlari bo‘yicha pol tekisligiga perpendikular chiziqlar tushiraladi. yon devor va pol tekisliklarining o‘zaro kesishishidan hosil bo'lan burchak chiziqlari bilan tushirilgan chiziqlarning kesishgan oa va ob nuqtalari tutashtirilib, simmetriya o‘qi aniqlanadi. 2. oa va ob nuqtalardan unga tushirilgan perpendikular chi ziqlarning davomiga oaa = oa aa, ob b— obba ko‘rinishida masofalar o‘lchab qo‘yiladi. aa va ba nuqtalar tutashtirilsa, ab kesmaning gorizontal ko‘zguga tushayotgan aksi hosil bo‘ladi. 3. aa va p tutashtiriladi va unda с dan ko‘zgu tekisligiga perpendikular tushirilgan to‘g‘ri chiziqda ca nuqta aniqlanadi. cab siniq chiziqning gorizontal ko'zgudagi aksining perspektivasi caaaba bo‘ladi. 2-masala. gorizontal (xonaning shift tekisligida joylashgan) ko‘zguda xonaning yon devorlariga a va в nuqtalarda mahkamlangan abc siniq chiziqning aks tasvirining perspektivasi bajarilsin (9.5-rasm). shift va pol tekisligida joylashgan ko‘zgulardagi aks tasvirlar bir xil yasaladi. 3-masaia. vertikal (xonaning chap yon devor tekisligida joylashgan) ko‘zguda h ga perpendikular ab kesmaning aks tasvirining perspektivasi bajarilsin (9.6-rasm). 9.5-rasm 9.6-rasm 1. ko‘zgu …

4 / 8

iziq o'tkaziladi va oa nuqta topiladi. oa dan vertikal to‘g‘ri chiziq chizilib, simmetriya o‘qi hosil qilinadi. 2. ufq chizig‘ida ixtiyoriy nuqta f1 tanlab olinadi va u oa bilan tutashtirilib davom ettiriladi hamda ac chiziqda о nuqta belgilanadi. oa radiusda ac chiziqqa a nuqta olib o‘tiladi va u a1 deb belgilanadi. a1 nuqta f1 bilan tutashtirilsa, oap chiziqni aa nuqtada kesadi. aa - a nuqtaning ko‘zgudagi aksi hisoblanadi va undan vertikal hamda gorizontal to‘g‘ri chiziqlar chiziladi. bp chiziqda ba, cp chiziqda ca akslar hosil bo‘ladi. вaaaca - berilgan вас to‘g‘ri burchakning ko‘zgudagi aksi bo‘ladi. 5-masala. kartinaga qiya, pol tekisligiga perpendikular (vertikal) ko‘zguda вас to‘g‘ri burchakning aks tasviri perspektivasi bajarilsin (9.8-rasm). 1. ko‘zguga в, a, с nuqtalardan perpendikular chiziqlar o ‘tkazish uchun f1 nuqta aniqlanishi zarur. buning uchun p bosh nuqtadan yuqoriga vertikal to‘g‘ri chiziq chizib, unga pd2 masofa olib o‘tiladi va u s' deb belgilanadi. s' nuqtadan sf2 ga perpendikular chiziq …

5 / 8

joylashgan. a va в nuqtalardan ko‘zgu tekisligiga perpendikular chiziqlar o‘tkazilib, ularga оa va oab masofalar o‘lchab qo‘yilgan. kesmaning o‘zi va aksi davom ettirilsa, ular ko‘zgu tekisligidagi 2 nuqtada kesishadi. perspektivada ob nuqta f1 bilan tutashtirib davom ettirilsa, b2 chiziqni о nuqtada kesadi. ob radiusda chizilgan yoy 3 nuqtani aniqlaydi. 3 nuqta f1 bilan tutashtirilsa bf5 chiziqni kesib, ba nuqtani hosil qiladi. 2 nuqta ba bilan tutashtirilib davom ettirilsa, af5 chiziqda a nuqtaning aksi aa topiladi. ushbu sxemaga muvofiq perspektivada quyidagi ishlar bajariladi. 1. qoidaga binoan p dan vertikal chiziqda s' nuqta aniqlanadi va f1 dan f1s' radiusda yoy chizilib, ufq chizig‘ida f3 nuqta topiladi. ko‘zguning og‘ish φ burchagi f3 dan o‘lchab qo‘yiladi va f5 nuqta aniqlanadi. f3 dan f3f5 ga perpendikular qilib chiziq o'tkazilsa, f1f5 ning ostida pasayuvchi chiziqlarning uchrashish nuqtasi f4 topiladi. 2. a nuqta f1 bilan tutashtirilib, ko‘zgu asosiga perpendikular chiziq o'tkaziladi va 1 nuqta topilib, undan f41 …
