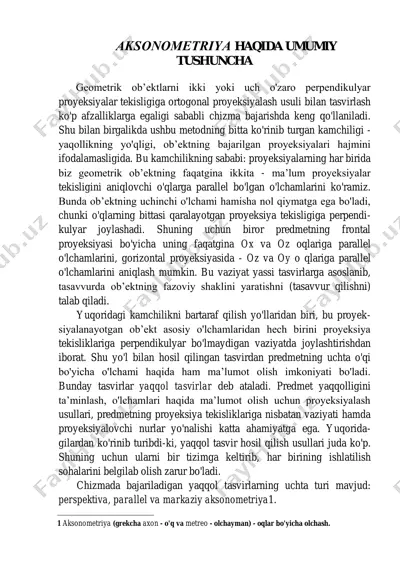

1 / 4

aksоnоmеtriya haqida umumiy tushuncha geometrik ob’ektlarni ikki yoki uch o'zaro perpendikulyar proyeksiyalar tekisligiga ortogonal proyeksiyalash usuli bilan tasvirlash ko'p afzalliklarga egaligi sababli chizma bajarishda keng qo'llaniladi. shu bilan birgalikda ushbu metodning bitta ko'rinib turgan kamchiligi - yaqollikning yo'qligi, ob’ektning bajarilgan proyeksiyalari hajmini ifodalamasligida. bu kamchilikning sababi: proyeksiyalarning har birida biz geometrik ob’ektning faqatgina ikkita - ma’lum proyeksiyalar tekisligini aniqlovchi o'qlarga parallel bo'lgan o'lchamlarini ko'ramiz. bunda ob’ektning uchinchi o'lchami hamisha nol qiymatga ega bo'ladi, chunki o'qlarning bittasi qaralayotgan proyeksiya tekisligiga perpendi- kulyar joylashadi. shuning uchun biror predmetning frontal proyeksiyasi bo'yicha uning faqatgina ox va oz oqlariga parallel o'lchamlarini, gorizontal proyeksiyasida - oz va oy o qlariga parallel o'lchamlarini aniqlash mumkin. bu vaziyat yassi tasvirlarga asoslanib, tasavvurda ob’ektning fazoviy shaklini yaratishni (tasavvur qilishni) talab qiladi. yuqoridagi kamchilikni bartaraf qilish yo'llaridan biri, bu proyek- siyalanayotgan ob’ekt asosiy o'lchamlaridan hech birini proyeksiya tekisliklariga perpendikulyar bo'lmaydigan vaziyatda joylashtirishdan iborat. shu yo'l bilan hosil qilingan tasvirdan …

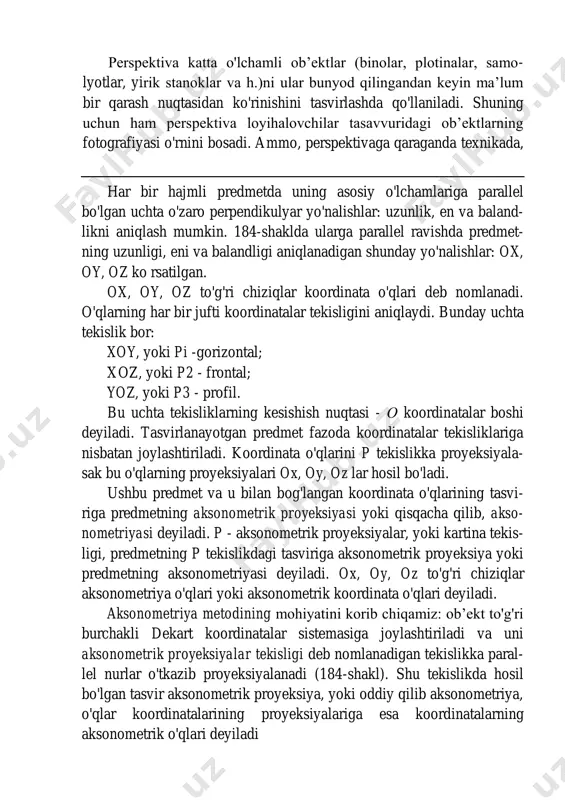

2 / 4

sonometriya (grekcha axon - o'q va metreo - olchayman) - oqlar bo'yicha olchash. perspektiva katta o'lchamli ob’ektlar (binolar, plotinalar, samo- lyotlar, yirik stanoklar va h.)ni ular bunyod qilingandan keyin ma’lum bir qarash nuqtasidan ko'rinishini tasvirlashda qo'llaniladi. shuning uchun ham perspektiva loyihalovchilar tasavvuridagi ob’ektlarning fotografiyasi o'rnini bosadi. ammo, perspektivaga qaraganda texnikada, har bir hajmli predmetda uning asosiy o'lchamlariga parallel bo'lgan uchta o'zaro perpendikulyar yo'nalishlar: uzunlik, en va baland- likni aniqlash mumkin. 184-shaklda ularga parallel ravishda predmet- ning uzunligi, eni va balandligi aniqlanadigan shunday yo'nalishlar: ox, oy, oz ko rsatilgan. ox, oy, oz to'g'ri chiziqlar koordinata o'qlari deb nomlanadi. o'qlarning har bir jufti koordinatalar tekisligini aniqlaydi. bunday uchta tekislik bor: xoy, yoki pi -gorizontal; xoz, yoki p2 - frontal; yoz, yoki p3 - profil. bu uchta tekisliklarning kesishish nuqtasi - о koordinatalar boshi deyiladi. tasvirlanayotgan predmet fazoda koordinatalar tekisliklariga nisbatan joylashtiriladi. koordinata o'qlarini p tekislikka proyeksiyala- sak bu o'qlarning proyeksiyalari ox, oy, …

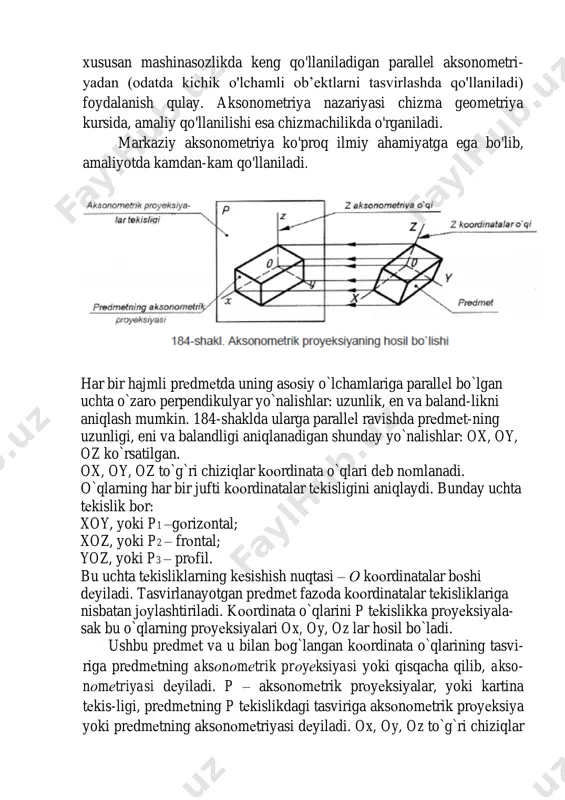

3 / 4

inatalarining proyeksiyalariga esa koordinatalarning aksonometrik o'qlari deyiladi xususan mashinasozlikda keng qo'llaniladigan parallel aksonometri- yadan (odatda kichik o'lchamli ob’ektlarni tasvirlashda qo'llaniladi) foydalanish qulay. aksonometriya nazariyasi chizma geometriya kursida, amaliy qo'llanilishi esa chizmachilikda o'rganiladi. markaziy aksonometriya ko'proq ilmiy ahamiyatga ega bo'lib, amaliyotda kamdan-kam qo'llaniladi. har bir hajmli prеdmеtda uning asоsiy o`lchamlariga parallеl bo`lgan uchta o`zarо perpendikulyar yo`nalishlar: uzunlik, en va baland-likni aniqlash mumkin. 184-shaklda ularga parallеl ravishda prеdmеt-ning uzunligi, eni va balandligi aniqlanadigan shunday yo`nalishlar: ox, oy, oz ko`rsatilgan. ox, oy, oz to`g`ri chiziqlar kооrdinata o`qlari dеb nоmlanadi. o`qlarning har bir jufti kооrdinatalar tеkisligini aniqlaydi. bunday uchta tеkislik bоr: xoy, yoki p1 –gоrizоntal; xoz, yoki p2 – frоntal; yoz, yoki p3 – prоfil. bu uchta tеkisliklarning kеsishish nuqtasi – о kооrdinatalar bоshi dеyiladi. tasvirlanayotgan prеdmеt fazоda kооrdinatalar tеkisliklariga nisbatan jоylashtiriladi. kооrdinata o`qlarini p tеkislikka prоyеksiyala- sak bu o`qlarning prоyеksiyalari ox, oy, oz lar hоsil bo`ladi. ushbu prеdmеt va u bilan bоg`langan kооrdinata …

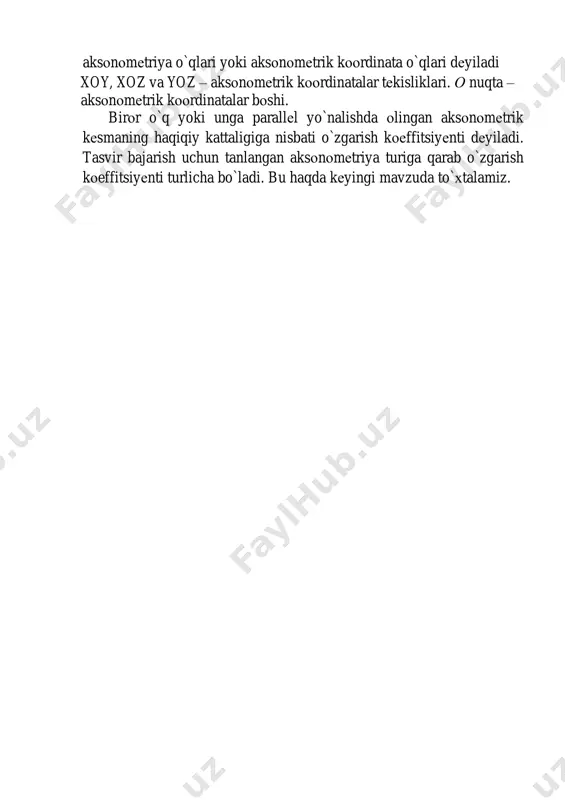

4 / 4
