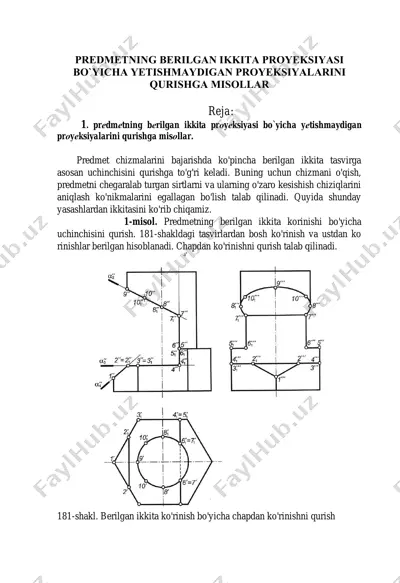

prеdmеtning bеrilgan ikkita prоyеksiyasi bo`yicha yеtishmaydigan prоyеksiyalarini qurishga misоllar reja: 1. prеdmеtning bеrilgan ikkita prоyеksiyasi bo`yicha yеtishmaydigan prоyеksiyalarini qurishga misоllar. predmet chizmalarini bajarishda ko'pincha berilgan ikkita tasvirga asosan uchinchisini qurishga to'g'ri keladi. buning uchun chizmani o'qish, predmetni chegaralab turgan sirtlarni va ularning o'zaro kesishish chiziqlarini aniqlash ko'nikmalarini egallagan bo'lish talab qilinadi. quyida shunday yasashlardan ikkitasini ko'rib chiqamiz. 1-misol. predmetning berilgan ikkita korinishi bo'yicha uchinchisini qurish. 181-shakldagi tasvirlardan bosh ko'rinish va ustdan ko rinishlar berilgan hisoblanadi. chapdan ko'rinishni qurish talab qilinadi. a" 181-shakl. berilgan ikkita ko'rinish bo'yicha chapdan ko'rinishni qurish predmetning tarkibiy qismlarini аг va а2” tekisliklar bilan kesilgan aylanish silindri, аг , аз” va а4” izlari (ya’ni, bu tekisliklarning frontal proyeksiyalar tekisligi bilan kesishish chiziqlari) orqali berilgan uchta tekislik bilan kesilgan oltiburchakli prizmalar tashkil qiladi. hamma tekisliklar frontal proyeksiyalar tekisligiga perpendikulyar, ya’ni proyeksiyalovchi vaziyatda joylashgan. prizma ko'rinishini yasash, asosan, uning qirralarining kesuvchi tekisliklar bilan kesishish chiziqlari proyeksiyalarini qurishga keltiri- ladi. …

2 / 5

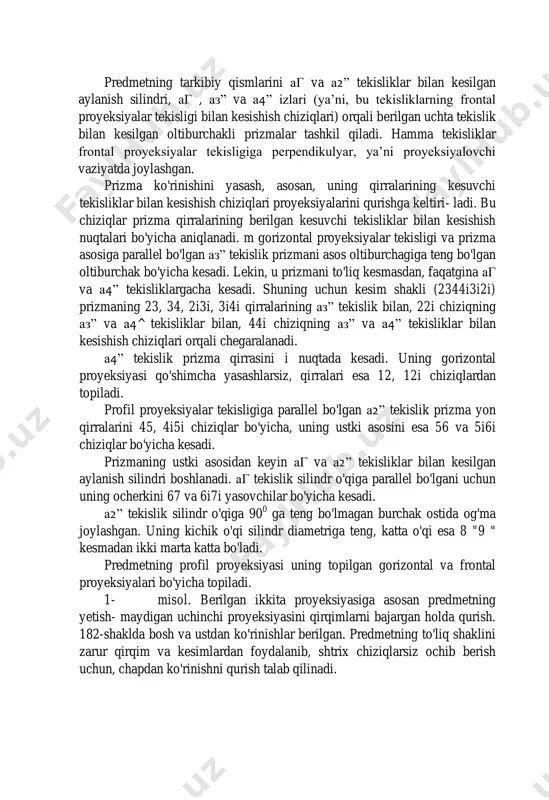

. uning gorizontal proyeksiyasi qo'shimcha yasashlarsiz, qirralari esa 12, 12i chiziqlardan topiladi. profil proyeksiyalar tekisligiga parallel bo'lgan а2” tekislik prizma yon qirralarini 45, 4i5i chiziqlar bo'yicha, uning ustki asosini esa 56 va 5i6i chiziqlar bo'yicha kesadi. prizmaning ustki asosidan keyin аг va а2” tekisliklar bilan kesilgan aylanish silindri boshlanadi. аг tekislik silindr o'qiga parallel bo'lgani uchun uning ocherkini 67 va 6i7i yasovchilar bo'yicha kesadi. а2” tekislik silindr o'qiga 900 ga teng bo'lmagan burchak ostida og'ma joylashgan. uning kichik o'qi silindr diametriga teng, katta o'qi esa 8 "9 " kesmadan ikki marta katta bo'ladi. predmetning profil proyeksiyasi uning topilgan gorizontal va frontal proyeksiyalari bo'yicha topiladi. 1- misol. berilgan ikkita proyeksiyasiga asosan predmetning yetish- maydigan uchinchi proyeksiyasini qirqimlarni bajargan holda qurish. 182-shaklda bosh va ustdan ko'rinishlar berilgan. predmetning to'liq shaklini zarur qirqim va kesimlardan foydalanib, shtrix chiziqlarsiz ochib berish uchun, chapdan ko'rinishni qurish talab qilinadi. qurishni boshlashdan avval chizmani o'qish, ya’ni xayolan …

3 / 5

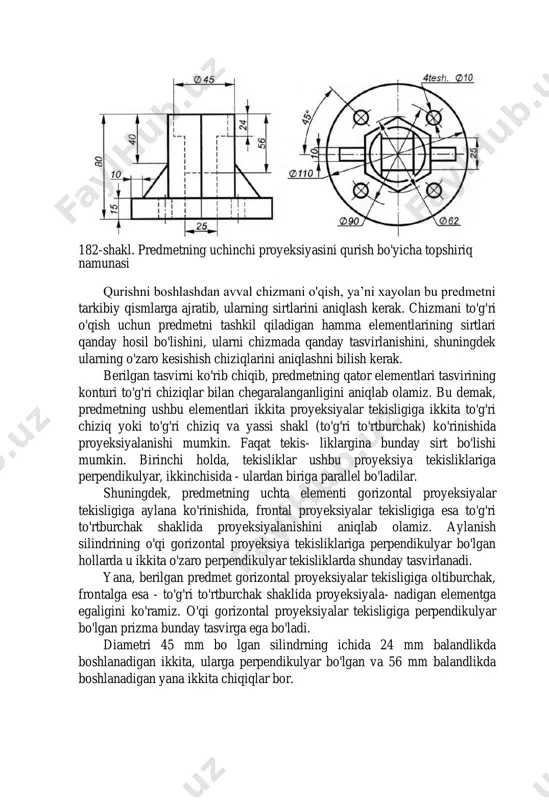

redmetning uchta elementi gorizontal proyeksiyalar tekisligiga aylana ko'rinishida, frontal proyeksiyalar tekisligiga esa to'g'ri to'rtburchak shaklida proyeksiyalanishini aniqlab olamiz. aylanish silindrining o'qi gorizontal proyeksiya tekisliklariga perpendikulyar bo'lgan hollarda u ikkita o'zaro perpendikulyar tekisliklarda shunday tasvirlanadi. yana, berilgan predmet gorizontal proyeksiyalar tekisligiga oltiburchak, frontalga esa - to'g'ri to'rtburchak shaklida proyeksiyala- nadigan elementga egaligini ko'ramiz. o'qi gorizontal proyeksiyalar tekisligiga perpendikulyar bo'lgan prizma bunday tasvirga ega bo'ladi. diametri 45 mm bo lgan silindrning ichida 24 mm balandlikda boshlanadigan ikkita, ularga perpendikulyar bo'lgan va 56 mm balandlikda boshlanadigan yana ikkita chiqiqlar bor. 182-shakl. predmetning uchinchi proyeksiyasini qurish bo'yicha topshiriq namunasi 183-shakl. predmetning uchinchi proyeksiyasini qurish bo'yicha topshiriqni bajarish namunasi berilgan predmetni chegaralovchi sirtlarning xususiyatlarni aniqlab bo'lgandan keyin, uni xayolan bir nechta elementlarga ajratish mumkin: silindr shaklidagi va diametri 10 mm bo'lgan to'rtta bo'ylama teshigi 90 mm li aylana bo'ylab tekis joylashgan hamda markazida o'lchami 25x25 mm kvadrat teshigi bo'lgan asos; asosda joylashgan oltiburchakli prizma, uning …

4 / 5

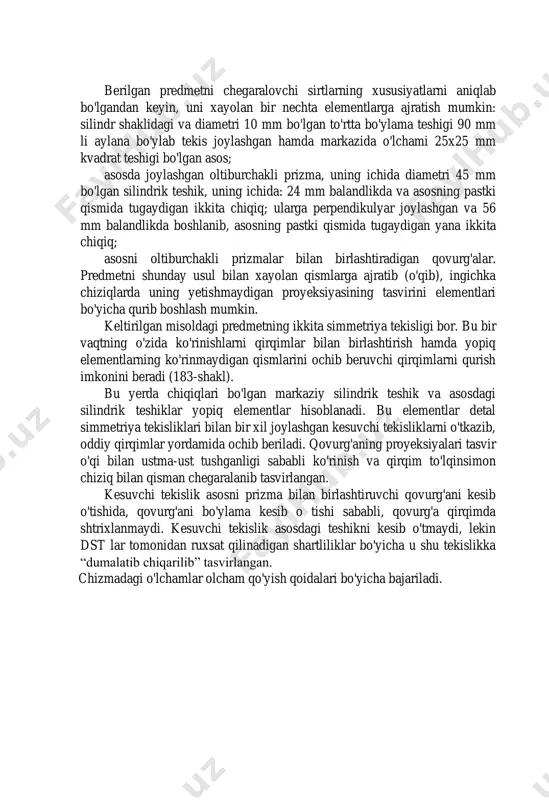

digan qismlarini ochib beruvchi qirqimlarni qurish imkonini beradi (183-shakl). bu yerda chiqiqlari bo'lgan markaziy silindrik teshik va asosdagi silindrik teshiklar yopiq elementlar hisoblanadi. bu elementlar detal simmetriya tekisliklari bilan bir xil joylashgan kesuvchi tekisliklarni o'tkazib, oddiy qirqimlar yordamida ochib beriladi. qovurg'aning proyeksiyalari tasvir o'qi bilan ustma-ust tushganligi sababli ko'rinish va qirqim to'lqinsimon chiziq bilan qisman chegaralanib tasvirlangan. kesuvchi tekislik asosni prizma bilan birlashtiruvchi qovurg'ani kesib o'tishida, qovurg'ani bo'ylama kesib o tishi sababli, qovurg'a qirqimda shtrixlanmaydi. kesuvchi tekislik asosdagi teshikni kesib o'tmaydi, lekin dst lar tomonidan ruxsat qilinadigan shartliliklar bo'yicha u shu tekislikka “dumalatib chiqarilib” tasvirlangan. chizmadagi o'lchamlar olcham qo'yish qoidalari bo'yicha bajariladi.
