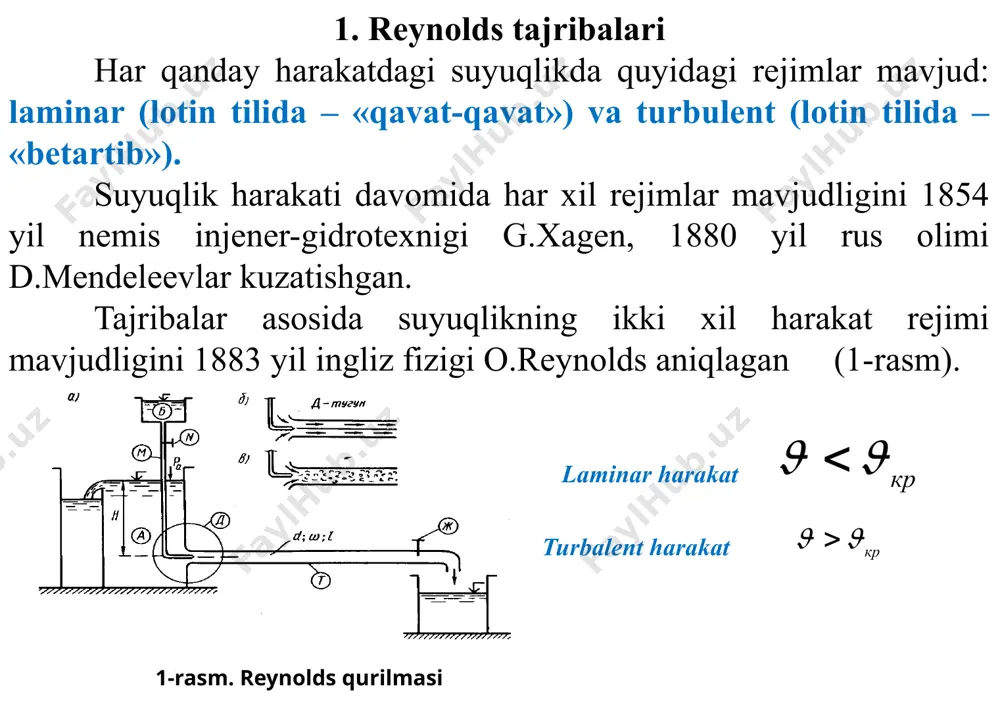

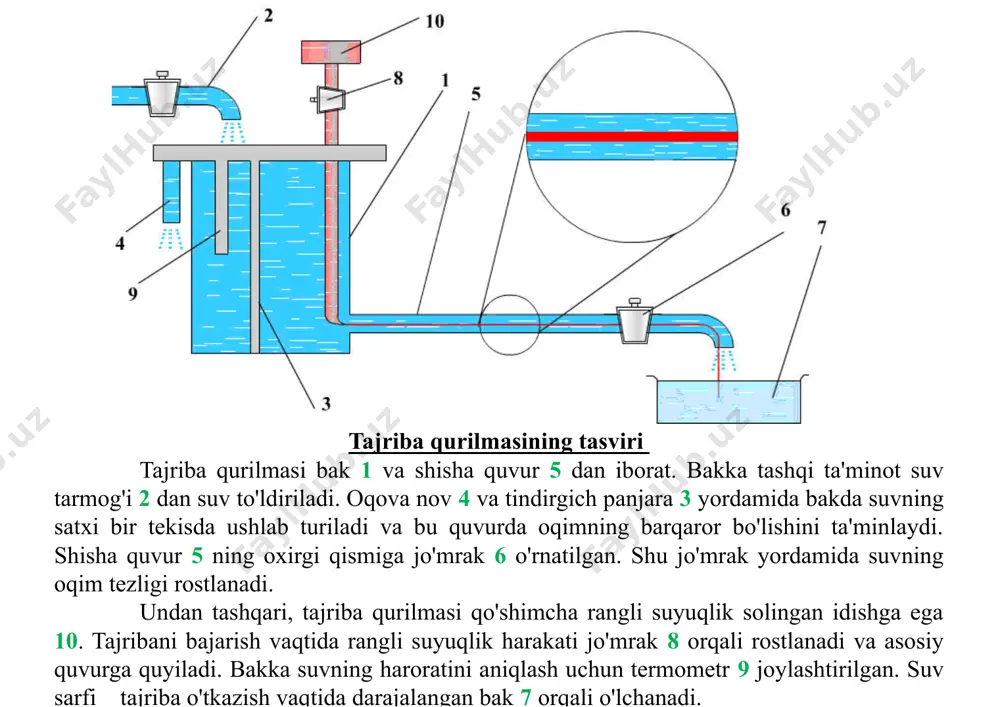

mavzu:oqimning harakat tartiblari. reynolds soni. mavzu:oqimning harakat tartiblari. reynolds soni. reja: 1.reynolds tajribalar. 2.laminar xarakat rejimi. 3.turbulent harakat rejimi 1. reynolds tajribalari har qanday harakatdagi suyuqlikda quyidagi rejimlar mavjud: laminar (lotin tilida – «qavat-qavat») va turbulent (lotin tilida – «betartib»). suyuqlik harakati davomida har xil rejimlar mavjudligini 1854 yil nemis injener-gidrotexnigi g.xagen, 1880 yil rus olimi d.mendeleevlar kuzatishgan. tajribalar asosida suyuqlikning ikki xil harakat rejimi mavjudligini 1883 yil ingliz fizigi o.reynolds aniqlagan (1-rasm). 1-rasm. reynolds qurilmasi laminar harakat turbalent harakat tajriba qurilmasining tasviri tajriba qurilmasi bak 1 va shisha quvur 5 dan iborat. bakka tashqi ta'minot suv tarmog'i 2 dan suv to'ldiriladi. oqova nov 4 va tindirgich panjara 3 yordamida bakda suvning satxi bir tekisda ushlab turiladi va bu quvurda oqimning barqaror bo'lishini ta'minlaydi. shisha quvur 5 ning oxirgi qismiga jo'mrak 6 o'rnatilgan. shu jo'mrak yordamida suvning oqim tezligi rostlanadi. undan tashqari, tajriba qurilmasi qo'shimcha rangli suyuqlik solingan idishga ega …

2 / 16

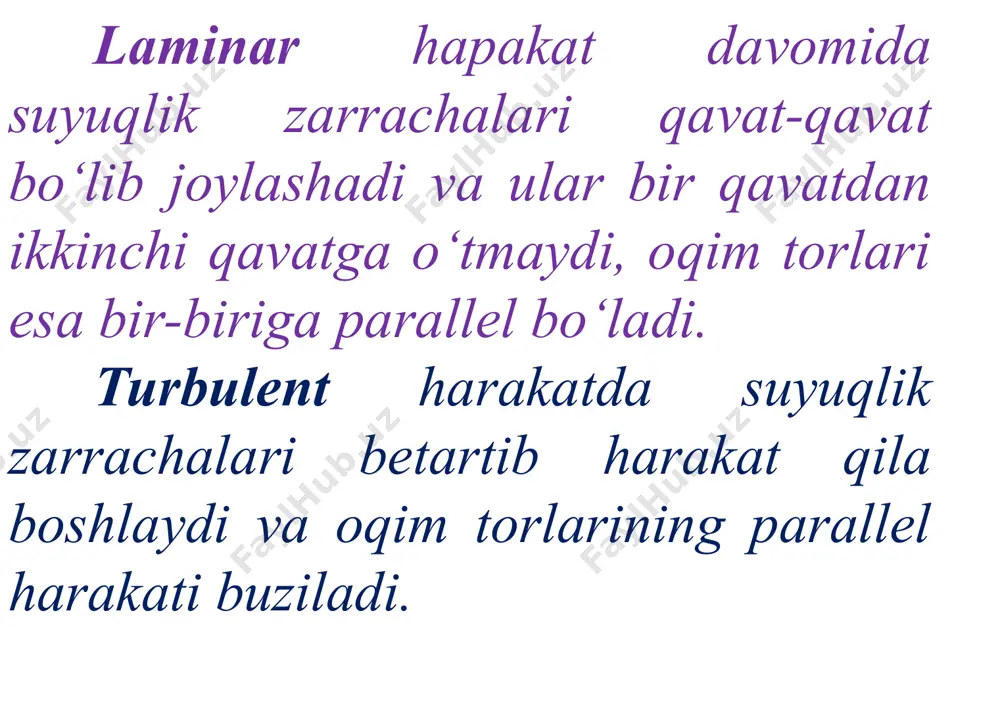

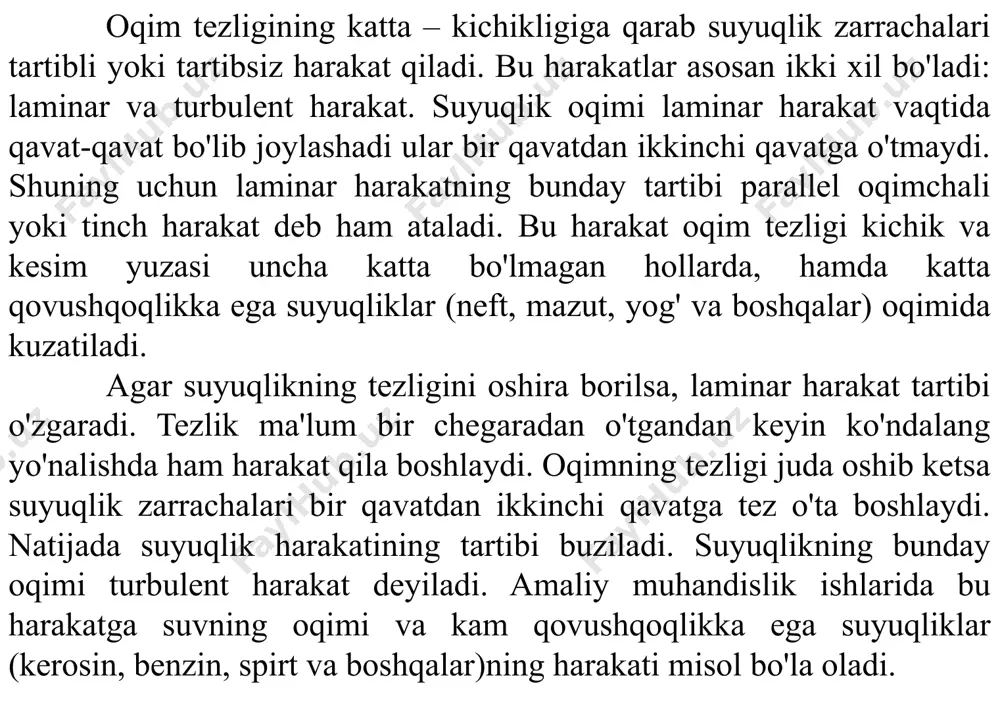

qlikning tezligini oshira borilsa, laminar harakat tartibi o'zgaradi. tezlik ma'lum bir chegaradan o'tgandan keyin ko'ndalang yo'nalishda ham harakat qila boshlaydi. oqimning tezligi juda oshib ketsa suyuqlik zarrachalari bir qavatdan ikkinchi qavatga tez o'ta boshlaydi. natijada suyuqlik harakatining tartibi buziladi. suyuqlikning bunday oqimi turbulent harakat deyiladi. amaliy muhandislik ishlarida bu harakatga suvning oqimi va kam qovushqoqlikka ega suyuqliklar (kerosin, benzin, spirt va boshqalar)ning harakati misol bo'la oladi. laminar hapakat davomida suyuqlik zarrachalari qavat-qavat bo‘lib joylashadi va ular bir qavatdan ikkinchi qavatga o‘tmaydi, oqim torlari esa bir-biriga parallel bo‘ladi. turbulent harakatda suyuqlik zarrachalari betartib harakat qila boshlaydi va oqim torlarining parallel harakati buziladi. suyuqlikning harakat rejimlarini xarakterlovchi kattalikka reynolds soni deyiladi va silindrik quvurlar uchun quyidagi formula orqadi aniqlanadi: bu yerda suyuqlik oqim tezligi gidravlik radius ko’ndalang tirik kesim yuza ho’llangan perimetr d quvur diametri turli shakldagi nosilindrik quvurlar va o‘zanlar(to’rtburchak kanallar ) uchun reynolds soni: bu yerda suyuqlik oqim tezligi gidravlik …

3 / 16

ning taqsimlanishi 3. turbulent harakat rejimi silindrik trubada: - o‘rtalangan tezlik; - tezlik pulsatsiyasi (3-rasm). 3-rasm. tezlik pulsatsiyasi mavjud modellar: prandtl-karman: x – karman parametri. k.sh.latipov: l – … tezlik taqsimoti: c– integrallash doimiysi. darsi-vyesbax formulasi № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 d, sm 1 40 35 55 43 40 35 30 34 30 36 48 38 42 35 28 32 36 54 50 2 41 30 50 40 35 31 25 31 25 30 45 30 40 22 25 30 33 52 40 3 34 25 45 35 31 26 22 26 22 25 40 24 40 30 22 25 31 43 35 4 31 22 42 31 26 24 19 24 19 22 38 32 34 18 19 22 26 40 32 5 26 19 49 26 24 32 18 32 26 24 36 …

4 / 16

4 0,01 15 0,01 16 0,01 18 0,01 topshiriq guruhlar o‘lchangan qiymatlar xisoblangan qiymatlar d, mm l sm w, sm3 t, s hl,sm q, sm3/s υ sm/s λ 1 10 200 4000 6 20 2 10 200 3800 5 30 3 10 200 4200 6 35 4 10 200 3600 5 20 λ- ni aniqlash topshiriq e’tiboringiz uchun raxmat your picture here 19 image1.png image2.wmf image3.wmf oleobject2.bin oleobject3.bin image4.png image5.gif image6.wmf image7.wmf image8.wmf image9.wmf image10.wmf image11.wmf oleobject7.bin oleobject8.bin oleobject9.bin oleobject4.bin oleobject5.bin oleobject6.bin image12.wmf image13.wmf image14.wmf oleobject13.bin oleobject14.bin oleobject10.bin oleobject11.bin oleobject12.bin image15.wmf image16.wmf image17.wmf image18.wmf oleobject15.bin oleobject16.bin oleobject17.bin oleobject18.bin image19.wmf image28.wmf image20.wmf image21.wmf image22.wmf image23.wmf image24.png image25.wmf image26.wmf image27.wmf oleobject26.bin oleobject27.bin oleobject28.bin oleobject19.bin oleobject20.bin oleobject21.bin oleobject22.bin oleobject23.bin oleobject25.bin image29.wmf image30.wmf image31.wmf image32.wmf oleobject29.bin oleobject30.bin oleobject31.bin oleobject32.bin image33.png image34.wmf image35.wmf image36.wmf image37.wmf image38.wmf image39.wmf oleobject33.bin oleobject34.bin oleobject35.bin oleobject36.bin image40.png oleobject37.bin oleobject38.bin image41.wmf image42.wmf image43.wmf oleobject39.bin oleobject40.bin oleobject41.bin кр j j n j …
