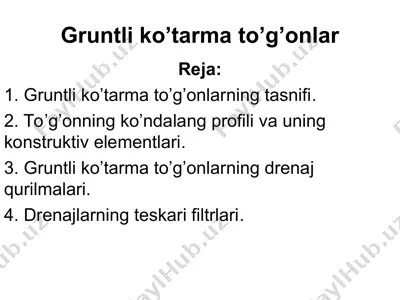

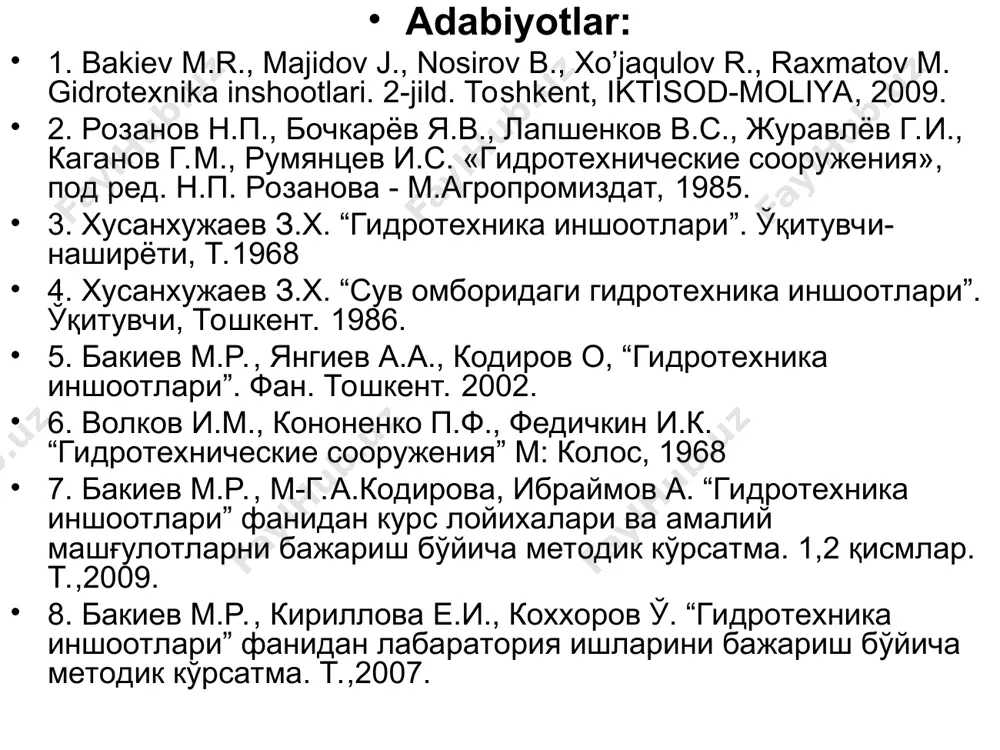

1554019162_69184.ppt î í ì кумли гилли gruntli ko’tarma to’g’onlar gruntli ko’tarma to’g’onlar reja: 1. gruntli ko’tarma to’g’onlarning tasnifi. 2. to’g’onning ko’ndalang profili va uning konstruktiv elementlari. 3. gruntli ko’tarma to’g’onlarning drenaj qurilmalari. 4. drenajlarning teskari filtrlari. adabiyotlar: 1. bakiev m.r., majidov j., nosirov b., xo’jaqulov r., raxmatov m. gidrotexnika inshootlari. 2-jild. toshkent, iktisod-moliya, 2009. 2. розанов н.п., бочкарёв я.в., лапшенков в.с., журавлёв г.и., каганов г.м., румянцев и.с. «гидротехнические сооружения», под ред. н.п. розанова - м.агропромиздат, 1985. 3. хусанхужаев з.х. “гидротехника иншоотлари”. ўқитувчи-наширёти, т.1968 4. хусанхужаев з.х. “сув омборидаги гидротехника иншоотлари”. ўқитувчи, тошкент. 1986. 5. бакиев м.р., янгиев а.а., кодиров о, “гидротехника иншоотлари”. фан. тошкент. 2002. 6. волков и.м., кононенко п.ф., федичкин и.к. “гидротехнические сооружения” м: колос, 1968 7. бакиев м.р., м-г.а.кодирова, ибраймов а. “гидротехника иншоотлари” фанидан курс лойихалари ва амалий машғулотларни бажариш бўйича методик кўрсатма. 1,2 қисмлар. т.,2009. 8. бакиев м.р., кириллова е.и., коххоров ў. “гидротехника иншоотлари” фанидан лабаратория ишларини …

kabellarni yotqizish kanali; 5-asfaltbeton qoplama; 6-ustunlar; 7-shag’al-qum aralashmali to’shama. gruntli ko’tarma to’g’onlar qiyaliklarining taxminiy qiymatlari qiyalik to’g’on tanasi gruntlari to’g’on balandligi, m 5 gacha 5 dan 10 gacha 10 dan 15 gacha yuqori pastki: drenajli drenajsiz 2,0 2,5x; 2 1,5 2 1,75 2 2,5 3; 2,5xx 1,75 2 2 2,25 3 3x 1,75 2 2,25 2,25 x-ekransiz yoki ekrani yupqa to’g’onlar uchun xx-to’g’onning oldi qismi sog’ va qumoq gruntlardan iborat bo’lgan hol uchun to’g’on qiyaliklari: a-doimiy; b-bermasiz o’zgaruvchan; v-bermali o’zgaruvchan. bermalarni to’g’on qiyaliklarda joylashuvchi: 1-kyuvet; 2-suvni chiqarib tashlovchi nov; 3-yuqori qiyalik qoplamasi; 4-pastki qiyalik qoplamasi; 5-berma. gruntli to’g’onlar yuqori qiyaliklarini mustahkamlash turlari: a-to’kilgan tosh; b-ikki qatlam terilgan tosh; v-tosh bilan to’ldirilgan beton qutilar; g-beton plitalar; d-biologik mustahkamlash; e-mustahkamlashning pastki oxirgi qismidagi; j-chok ostiga o’rnatilgan teskari filtr; 1-tukilgan tosh; 2-saralangan shag’al; 3-qum-shag’al aralashmasi; 4-qum; 5-plita; 6- teskari filtr; 7-drenaj tirqishi; 8-armatura; 9-temir-beton to’shak; 10-to’kilgan grunt. tirgak konstrutsiyalari: a,b,v-qiyalikda; g,d-bermada; 1-terilgan tosh; …

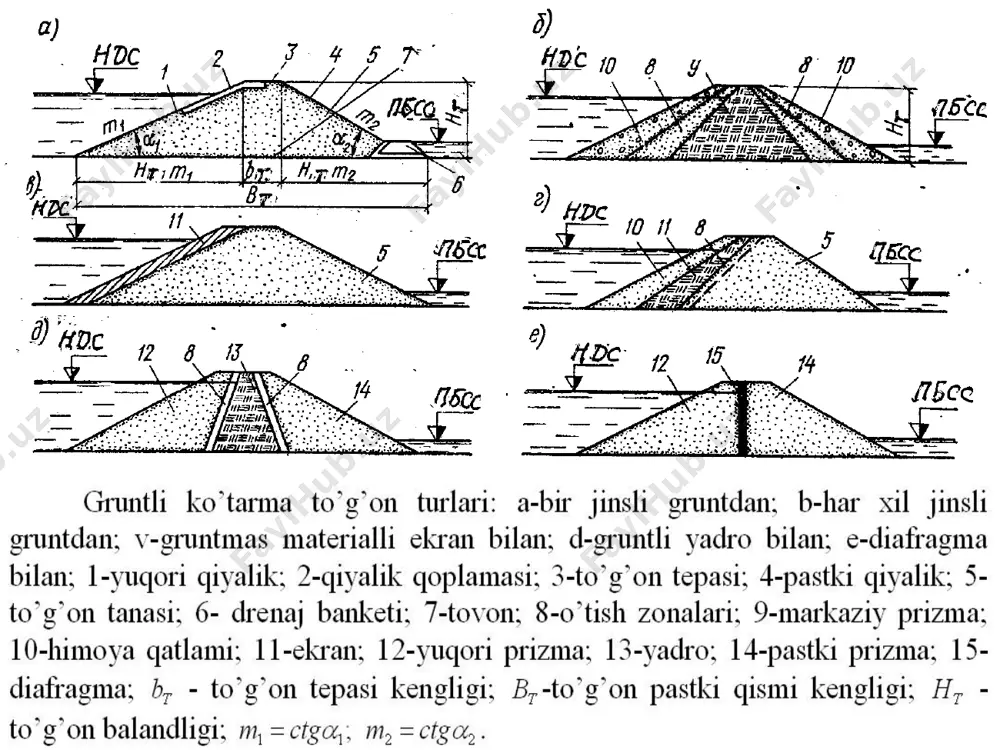

g-gorizontal yassi drenaj; d-qiya-gorizontal drenaj; e- drenaj prizmasi bilan gorizontal drenaj birikmasi; j-tasmasimon drenaj; z-quvurli drenaj; 1-depressiya egri chizig’i; 2-pastki qiyalik qoplamasi; 3-tasmasimon drenajning qabul qiluvchi qismi; 4-tasmasimon drenajning chiqarib yuboruvchi qismi; 5- quvurli drenajning qabul qiluvchi qismi; 6-drenajning chiqarib yuboruvchi qismi. teskari filtrlarning turlari: a-filtratsiya oqimi yuqoridan pastga yo’nalgan, grunt zarralari og’irligi yo’nalishiga to’g’ri keladi; b-filtratsiya oqimi pastdan yuqoriga yo’nalgan, grunt zarralari og’irligiga teskari; v-filtratsiya oqimi yo’nalishi teskari filtr qatlamlariga paralel. gruntli to’g’onlar drenajlari uchun teskari filtrlar qatlamlarini tanlash grafiklari:a-pastga yo’nalgan filtratsiya oqimi uchun; b-yuqoriga yo’nalgan filtratsiya oqimi uchun; v-bog’langan gruntlar bilan tutashgan joyda qatlamlarga ajralgan hol uchun; 2,1-mos ravishda yo’l qo’yiladigan va yo’l qo’yilmaydigan bo’lmaydigan tavsiflar oblasti; 3,4- mos ravishda zarralari silliq va qirrali gruntlar uchun egri chiziqlar. nazorat savollari: 1.gruntli ko’tarma to’g’onlar tasnifini keltiring. 2.ko’nadalang kesimi konstruksiyasi bo’yicha gruntli ko’tarma to’g’onlarning qanaqa turlarini bilasiz? 3.gruntli to’g’onlar zaminlaridagi filtratsiyaga qarshi qurilmalarni izohlab bering. 4.gruntli to’g’onlar gruntni yotqizish usuli …
