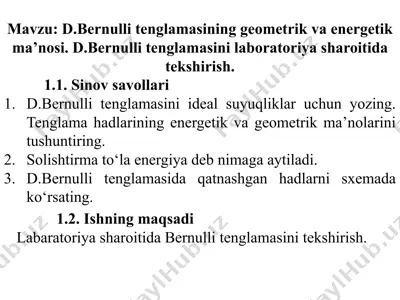

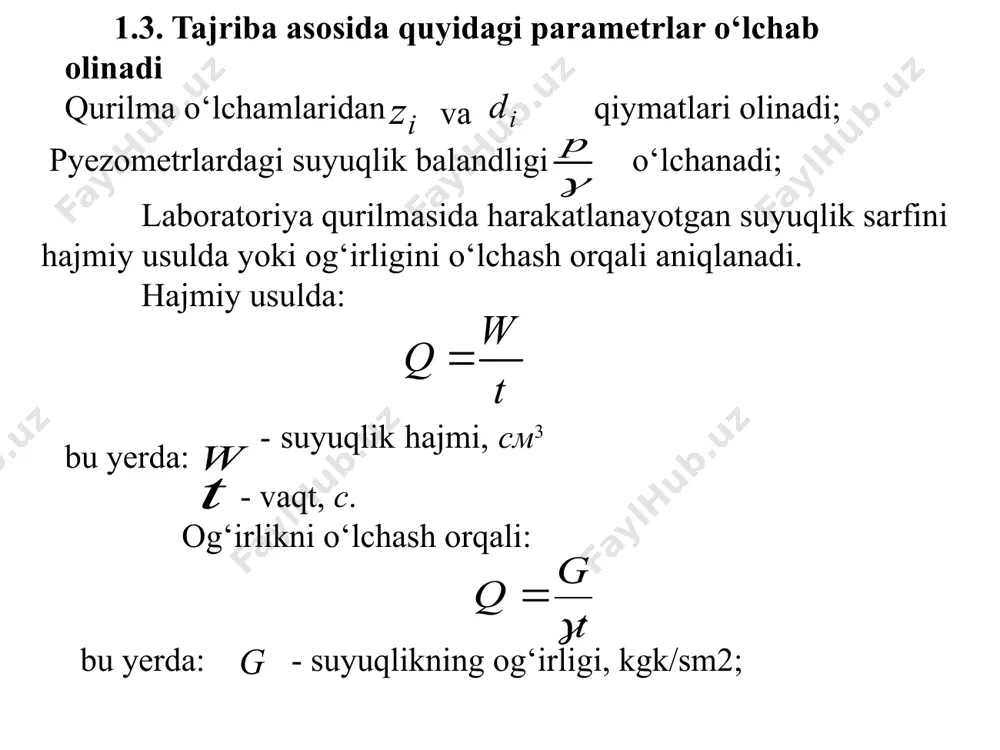

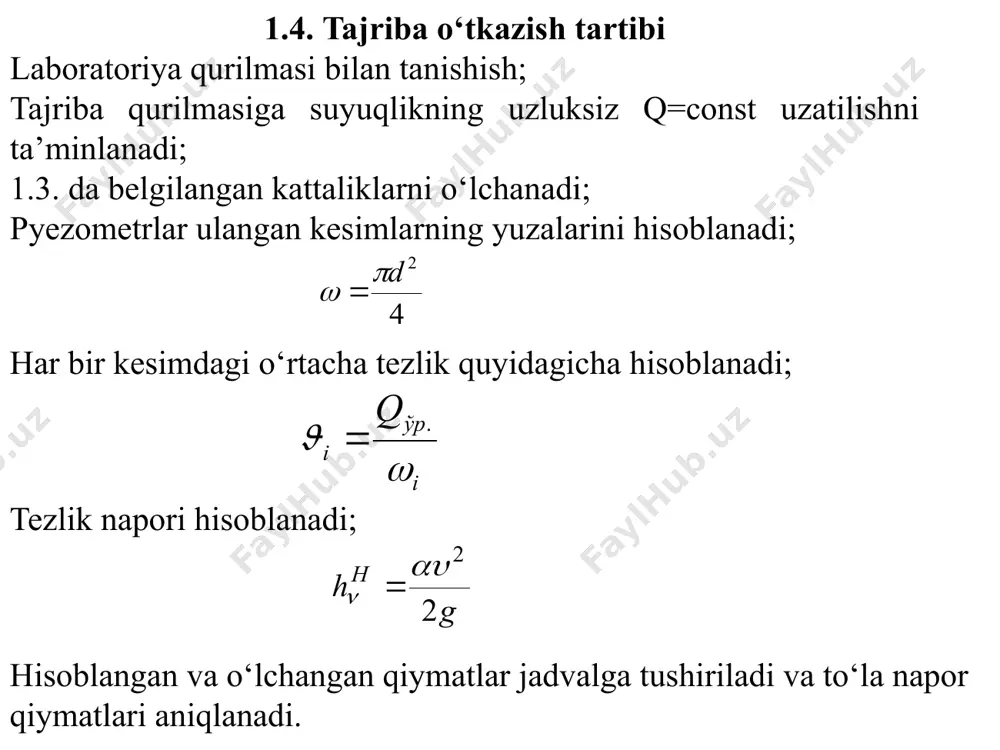

слайд 1 mavzu: d.bernulli tenglamasining geometrik va energetik ma’nosi. d.bernulli tenglamasini laboratoriya sharoitida tekshirish. 1.1. sinov savollari d.bernulli tenglamasini ideal suyuqliklar uchun yozing. tenglama hadlarining energetik va geometrik ma’nolarini tushuntiring. solishtirma to‘la energiya deb nimaga aytiladi. d.bernulli tenglamasida qatnashgan hadlarni sxemada ko‘rsating. 1.2. ishning maqsadi labaratoriya sharoitida bernulli tenglamasini tekshirish. 1.3. tajriba asosida quyidagi parametrlar o‘lchab olinadi qurilma o‘lchamlaridan qiymatlari olinadi; va pyezometrlardagi suyuqlik balandligi o‘lchanadi; laboratoriya qurilmasida harakatlanayotgan suyuqlik sarfini hajmiy usulda yoki og‘irligini o‘lchash orqali aniqlanadi. hajmiy usulda: bu yerda: - suyuqlik hajmi, см3 - vaqt, с. og‘irlikni o‘lchash orqali: bu yerda: - suyuqlikning og‘irligi, kgk/sm2; 1.4. tajriba o‘tkazish tartibi laboratoriya qurilmasi bilan tanishish; tajriba qurilmasiga suyuqlikning uzluksiz q=const uzatilishni ta’minlanadi; 1.3. da belgilangan kattaliklarni o‘lchanadi; pyezometrlar ulangan kesimlarning yuzalarini hisoblanadi; har bir kesimdagi o‘rtacha tezlik quyidagicha hisoblanadi; tezlik napori hisoblanadi; hisoblangan va o‘lchangan qiymatlar jadvalga tushiriladi va to‘la napor qiymatlari aniqlanadi. bernulli tenglamasining geometrik va energetik ma’nolari …

2 / 15

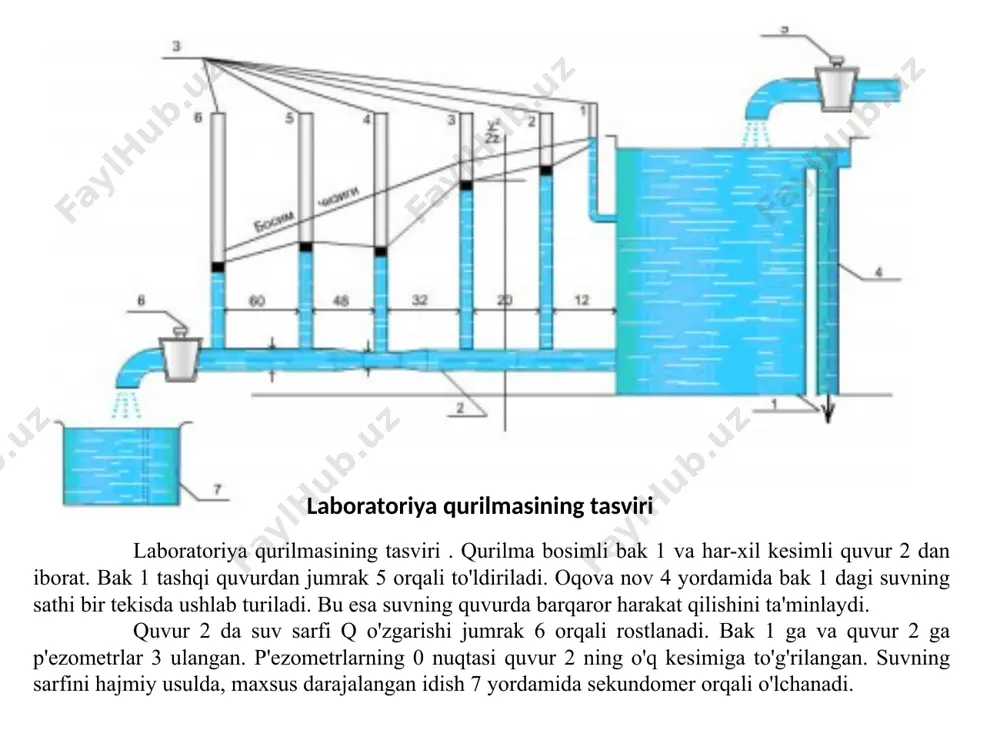

b turiladi. bu esa suvning quvurda barqaror harakat qilishini ta'minlaydi. quvur 2 da suv sarfi q o'zgarishi jumrak 6 orqali rostlanadi. bak 1 ga va quvur 2 ga p'ezometrlar 3 ulangan. p'ezometrlarning 0 nuqtasi quvur 2 ning o'q kesimiga to'g'rilangan. suvning sarfini hajmiy usulda, maxsus darajalangan idish 7 yordamida sekundomer orqali o'lchanadi. d.bernulli tenglamasida qatnashgan hadlarni sxemasi silindrik quvurlar suyuqlik to`lib oqqanda xo‘llangan perimetri kesim yuzasi gidravlik radiusi oqim sarfi o‘rtacha tezlik suyuqlik to`lmay oqqandа kesim yuzasi gidravlik radiusi xo‘llangan perimetri d d pyezometrlar № o‘lchangan qiymatlar hisoblangan qiymatlar pyezometrik chiziq p-p to'la napor chizig'i e-e z, (sm) d, (sm) p/γ (sm) t, (sek) w, (sm3) q, (sm3/s) ω, (sm2) ϑ, (sm2/s) (sm) (sm) (sm) 1 60 4,5 30 10 400 40 16 2,5 90 3,1 93,1 2 58 4,0 25 12 200 17 13 1,3 83 0,8 83,8 3 49 3,5 20 11 230 19 12,3 1,54 69 1,1 …

3 / 15

2,4 1,8 4,8 2,4 3,2 3,5 2,0 3,4 2,4 2,6 4,1 3,2 2,6 3,0 2,0 1,8 3,2 4,8 3,8 7 3,2 2,0 5,0 3,2 4,0 3,1 3,0 3,2 2,8 3,4 4,6 3,5 3,6 2,8 2,6 2,0 3,4 5,2 4,8 labopatoriya mashg’ulotlarini bajarish uchun topshiriq variantlar. № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 z, sm 1 61 58 65 62 45 55 58 68 54 36 60 50 52 45 54 56 61 63 67 2 55 53 60 58 42 48 53 65 50 33 56 44 48 40 52 53 59 61 65 3 48 45 63 54 36 41 45 60 46 30 53 42 44 35 48 50 57 59 62 4 41 40 58 50 33 37 40 63 42 26 50 40 42 32 44 46 55 56 60 5 37 35 …

4 / 15

10 180 190 195 204 210 215 220 209 350 310 315 320 325 330 335 340 355 3 230 225 240 250 260 265 245 270 225 210 320 300 290 305 310 295 325 280 285 4 350 310 315 320 325 330 335 340 355 360 240 220 210 200 215 225 230 245 250 5 320 300 290 305 310 295 325 280 285 330 380 310 370 360 375 365 355 350 385 6 240 220 210 200 215 225 230 245 250 205 420 380 360 410 430 425 405 407 412 7 380 310 370 360 375 365 355 350 385 320 205 210 180 190 195 204 210 215 220 № 20 21 22 23 24 25 26 27 28 29 t, sek 1 8 14 14 10 8 13 10 14 15 11 2 12 6 13 12 10 15 12 …

5 / 15

mf oleobject9.bin oleobject10.bin oleobject11.bin image12.wmf image13.wmf image14.wmf image15.wmf image16.wmf image17.wmf oleobject19.bin oleobject20.bin oleobject21.bin oleobject12.bin oleobject13.bin oleobject14.bin oleobject15.bin oleobject16.bin oleobject17.bin oleobject18.bin image18.png image19.wmf image20.png oleobject22.bin image21.wmf image22.wmf image23.wmf image24.wmf image25.wmf image26.wmf image27.wmf image28.wmf image29.wmf oleobject30.bin oleobject31.bin oleobject32.bin oleobject23.bin oleobject24.bin oleobject25.bin oleobject26.bin oleobject27.bin oleobject28.bin oleobject29.bin image30.wmf image31.wmf image32.wmf oleobject33.bin oleobject34.bin oleobject35.bin oleobject36.bin oleobject37.bin oleobject38.bin i z i d g р t w q = w t t g q g = g 4 2 d p w = i ўр i q w j . = g h h 2 2 au n = g g 2 1 , p p ÷ ÷ ø ö ç ç è æ + ÷ ÷ ø ö ç ç è æ + g g 2 2 1 1 , p z p z ÷ ÷ ø ö ç ç è æ + ÷ ÷ ø ö ç ç è æ + g g 2 2 …
