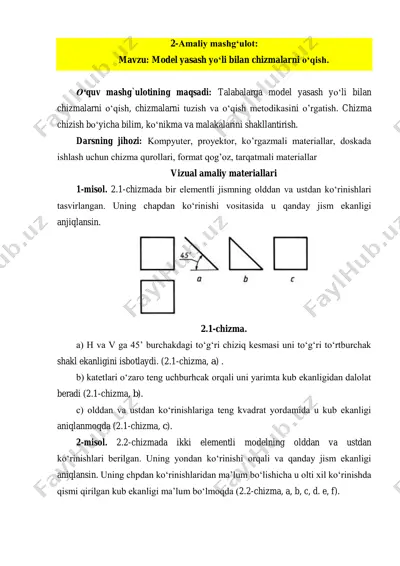

2-amaliy mashg‘ulot: mavzu: model yasash yo‘li bilan chizmalarni o‘qish. o‘quv mashg`ulotining maqsadi: talabalarga model yasash yo‘li bilan chizmalarni o‘qish, chizmalarni tuzish va o‘qish metodikasini o’rgatish. chizma chizish bo‘yicha bilim, ko‘nikma va malakalarini shakllantirish. darsning jihozi: kompyuter, proyektor, ko’rgazmali materiallar, doskada ishlash uchun chizma qurollari, format qog’oz, tarqatmali materiallar vizual amaliy materiallari 1-misol. 2.1-chizmada bir elementli jismning olddan va ustdan ko‘rinishlari tasvirlangan. uning chapdan ko‘rinishi vositasida u qanday jism ekanligi anjiqlansin. 2.1-chizma. a) h va v ga 45’ burchakdagi to‘g‘ri chiziq kesmasi uni to‘g‘ri to‘rtburchak shakl ekanligini isbotlaydi. (2.1-chizma, a) . b) katetlari o‘zaro teng uchburhcak orqali uni yarimta kub ekanligidan dalolat beradi (2.1-chizma, b). c) olddan va ustdan ko‘rinishlariga teng kvadrat yordamida u kub ekanligi aniqlanmoqda (2.1-chizma, c). 2-misol. 2.2-chizmada ikki elementli modelning olddan va ustdan ko‘rinishlari berilgan. uning yondan ko‘rinishi orqali va qanday jism ekanligi aniqlansin. uning chpdan ko‘rinishlaridan ma’lum bo‘lishicha u olti xil ko‘rinishda qismi qirilgan kub ekanligi …

2 / 4

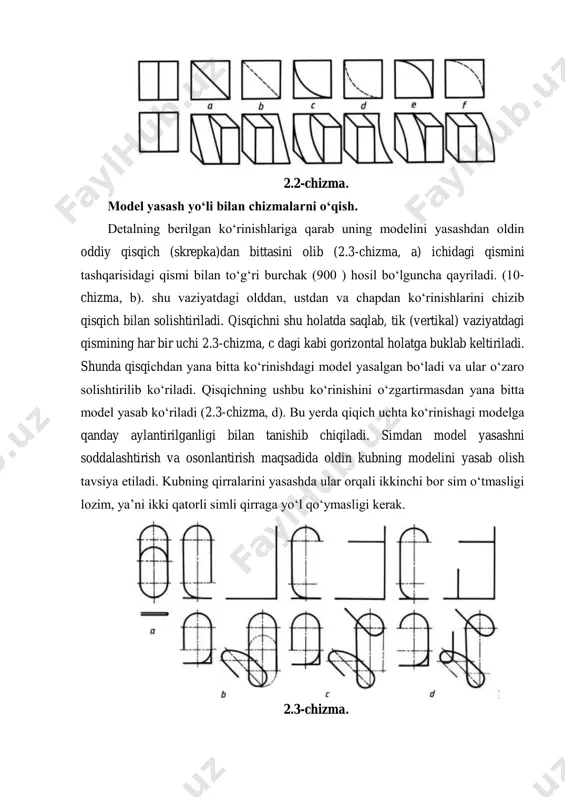

d). bu yerda qiqich uchta ko‘rinishagi modelga qanday aylantirilganligi bilan tanishib chiqiladi. simdan model yasashni soddalashtirish va osonlantirish maqsadida oldin kubning modelini yasab olish tavsiya etiladi. kubning qirralarini yasashda ular orqali ikkinchi bor sim o‘tmasligi lozim, ya’ni ikki qatorli simli qirraga yo‘l qo‘ymasligi kerak. 2.3-chizma. simdan yasalgan modelning ko‘rinishlari bo‘yicha uning yaqqol tasvirini chizishda eng oldin kubning yaqqol tasviri bajarib olinadi va ushbu yaqqol tasvirda kub yoqlarida va qirralarida sim qismlari tasvirlari izlab topiladi. bu yerda kubning qirralarida sim qismlari ikki marta takrorlanmasligi lozim. 1-misol. simdan yasalgan modelning ko‘rinishlari berilgan (2.4-chizma, a). uning chapdan kovrinishi yaqqol tasviri aniqlansin. yechash. 1. kubning yaqqol tasviri chiziladi. 2. kubning yaqqol tasvirida simning qaysi qirralarida ekanligi belgilab chiqiladi va kontur chiziqda belgilab olinadi. 3. modelning uchinchi (chapdan) ko‘rinishi yaqqol tasviri berilgan ko‘rinishlari o‘zaro solishtirilib aniqlanadi (2.4-chizma, b). 2.4-chizma. 2-misol. simdan yasalgan modelning olddan va ustdan ko‘rinishlari berilgan (2.5-chizma). uning chapdan ko‘rinishini aniqlash jarayonida u …

3 / 4

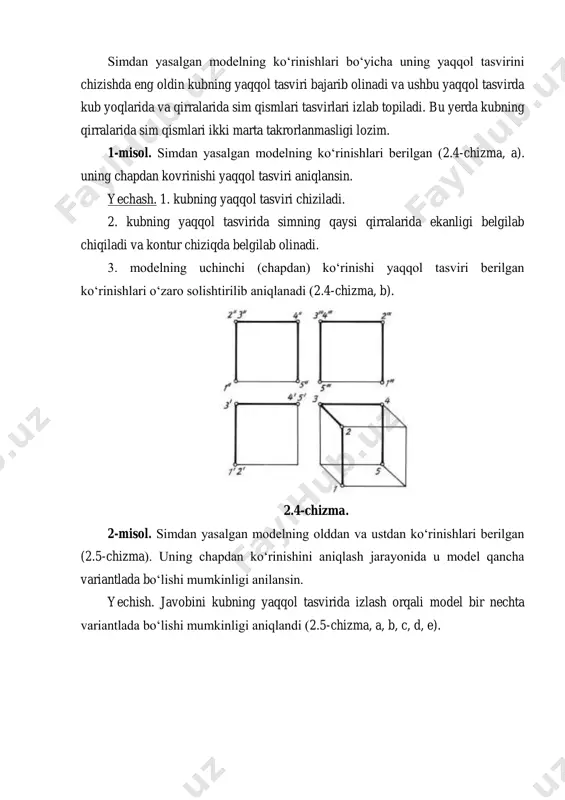

model yasash yo‘li bilan chizmalarni o‘qish - Page 3

4 / 4

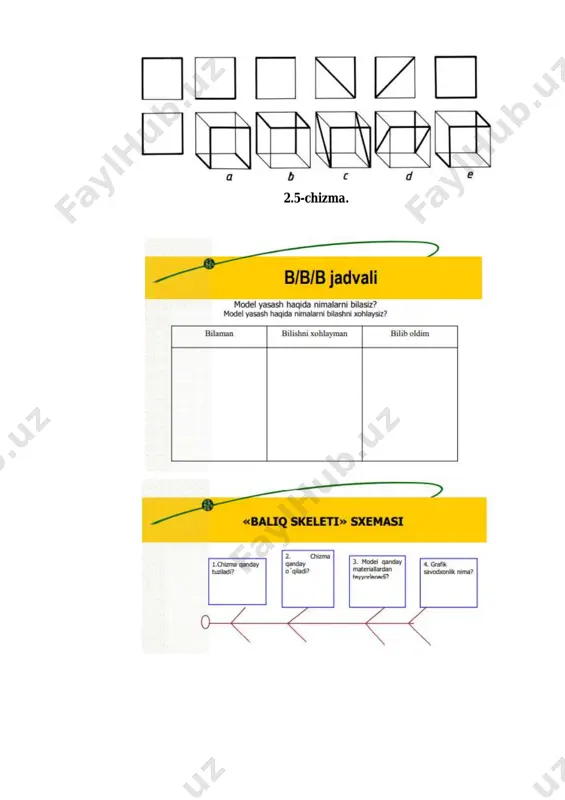

model yasash yo‘li bilan chizmalarni o‘qish - Page 4
