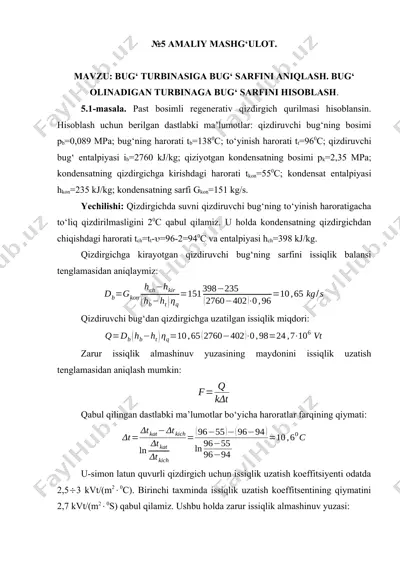

№5 amaliy mashg‘ulot. mavzu: bug‘ turbinasiga bug‘ sarfini aniqlash. bug‘ olinadigan turbinaga bug‘ sarfini hisoblash. 5.1-masala. past bosimli regenerativ qizdirgich qurilmasi hisoblansin. hisoblash uchun berilgan dastlabki ma’lumotlar: qizdiruvchi bug‘ning bosimi pb=0,089 mpa; bug‘ning harorati tb=1380c; to‘yinish harorati tt=960c; qizdiruvchi bug‘ entalpiyasi ib=2760 kj/kg; qiziyotgan kondensatning bosimi pk=2,35 mpa; kondensatning qizdirgichga kirishdagi harorati tkon=550c; kondensat entalpiyasi hkon=235 kj/kg; kondensatning sarfi gkon=151 kg/s. yechilishi: qizdirgichda suvni qizdiruvchi bug‘ning to‘yinish haroratigacha to‘liq qizdirilmasligini 20c qabul qilamiz. u holda kondensatning qizdirgichdan chiqishdagi harorati tch=tt-=96-2=940c va entalpiyasi hch=398 kj/kg. qizdirgichga kirayotgan qizdiruvchi bug‘ning sarfini issiqlik balansi tenglamasidan aniqlaymiz: qizdiruvchi bug‘dan qizdirgichga uzatilgan issiqlik miqdori: zarur issiqlik almashinuv yuzasining maydonini issiqlik uzatish tenglamasidan aniqlash mumkin: qabul qilingan dastlabki ma’lumotlar bo‘yicha haroratlar farqining qiymati: u-simon latun quvurli qizdirgich uchun issiqlik uzatish koeffitsiyenti odatda 2,53 kvt/(m20c). birinchi taxminda issiqlik uzatish koeffitsentining qiymatini 2,7 kvt/(m20s) qabul qilamiz. ushbu holda zarur issiqlik almashinuv yuzasi: yuza maydonini hisobga olgan holda qizdirgichning …

2 / 12

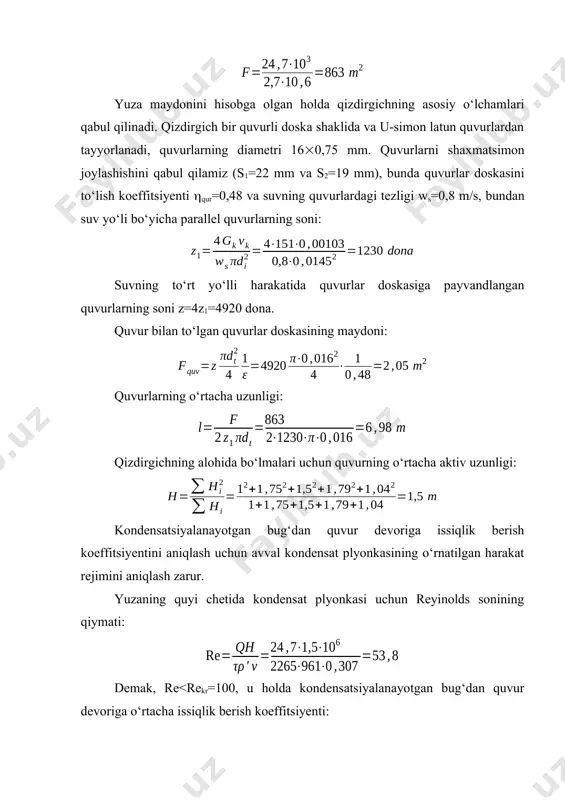

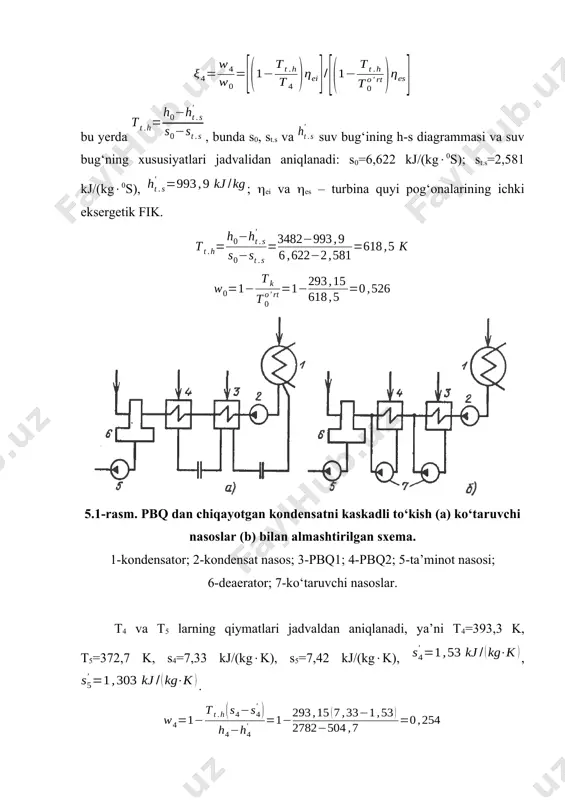

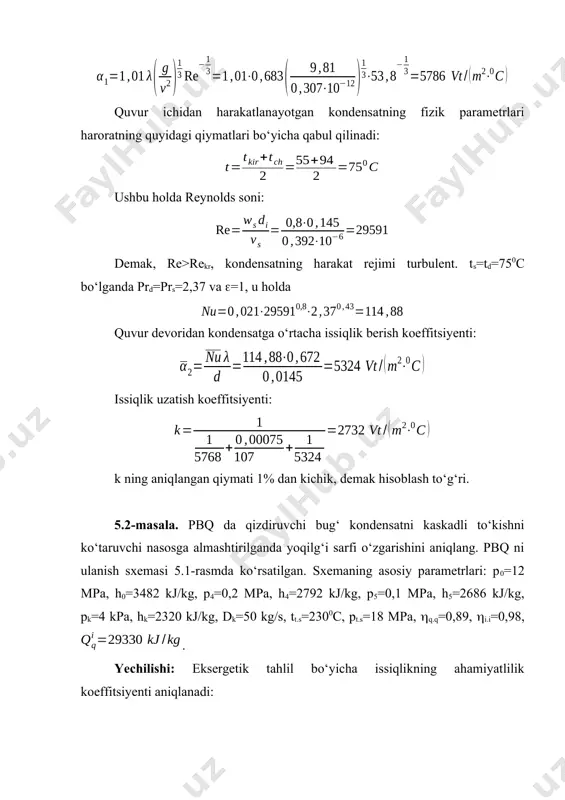

ing o‘rtacha aktiv uzunligi: kondensatsiyalanayotgan bug‘dan quvur devoriga issiqlik berish koeffitsiyentini aniqlash uchun avval kondensat plyonkasining o‘rnatilgan harakat rejimini aniqlash zarur. yuzaning quyi chetida kondensat plyonkasi uchun reyinolds sonining qiymati: demak, re rekr, kondensatning harakat rejimi turbulent. ts=td=750c bo‘lganda prd=prs=2,37 va =1, u holda quvur devoridan kondensatga o‘rtacha issiqlik berish koeffitsiyenti: issiqlik uzatish koeffitsiyenti: k ning aniqlangan qiymati 1% dan kichik, demak hisoblash to‘g‘ri. 5.2-masala. pbq da qizdiruvchi bug‘ kondensatni kaskadli tо‘kishni kо‘taruvchi nasosga almashtirilganda yoqilg‘i sarfi о‘zgarishini aniqlang. pbq ni ulanish sxemasi 5.1-rasmda kо‘rsatilgan. sxemaning asosiy parametrlari: p0=12 mpa, h0=3482 kj/kg, p4=0,2 mpa, h4=2792 kj/kg, p5=0,1 mpa, h5=2686 kj/kg, pk=4 kpa, hk=2320 kj/kg, dk=50 kg/s, tt.s=2300c, pt.s=18 mpa, q.q=0,89, i.i=0,98, . yechilishi: eksergetik tahlil bо‘yicha issiqlikning ahamiyatlilik koeffitsiyenti aniqlanadi: bu yerda , bunda s0, st.s va suv bug‘ining h-s diagrammasi va suv bug‘ning xususiyatlari jadvalidan aniqlanadi: s0=6,622 kj/(kg0s); st.s=2,581 kj/(kg0s), ; ei va es – turbina quyi pog‘onalarining ichki …

3 / 12

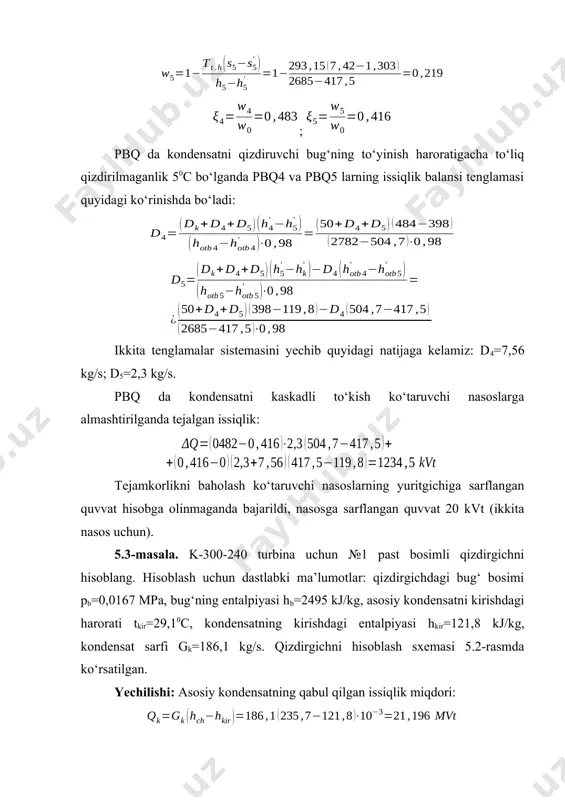

ing yuritgichiga sarflangan quvvat hisobga olinmaganda bajarildi, nasosga sarflangan quvvat 20 kvt (ikkita nasos uchun). 5.3-masala. k-300-240 turbina uchun №1 past bosimli qizdirgichni hisoblang. hisoblash uchun dastlabki ma’lumotlar: qizdirgichdagi bug‘ bosimi pb=0,0167 mpa, bug‘ning entalpiyasi hb=2495 kj/kg, asosiy kondensatni kirishdagi harorati tkir=29,10с, kondensatning kirishdagi entalpiyasi hkir=121,8 kj/kg, kondensat sarfi gk=186,1 kg/s. qizdirgichni hisoblash sxemasi 5.2-rasmda kо‘rsatilgan. yechilishi: asosiy kondensatning qabul qilgan issiqlik miqdori: bu yerda hch ning qiymati kondensatni tо‘yingan bug‘ning haroratigacha tо‘la qizdiriladi deb qabul qilamiz. 5.2-rasm. gorizontal aralashtiruvchi turidagi qizdirgichning hisobiy sxemasi. qizdirgichga kiritilayotgan bug‘ning sarfi quyidagi sharoit bо‘yicha aniqlanadi, bunda 1 t asosiy kondensatning bug‘lanishi 0,5 kg ni tashkil etadi, q2 dagi bug‘lanish issiqligi q1 da foydalaniladi. q2 ni hisobidan bug‘lanish issiqligi qb2=0,253 mvt, q1 bug‘lanish issiqligi esa quyidagicha: u holda qizdirgichga kirayotgan qizdiruvchi bug‘ning sarfi: qizdirgichning qabul qilingan konstruktiv sxemasida tarelkalar orasidagi masofa l1=0,38 m, l2=0,5 m va l3=0,48 m, hisobiy yuklamada tarelkadagi suv tambasining balandligi …

4 / 12

i tezligi: bо‘lamadan chiqishdagi tezligi: bug‘ning oqimli bо‘lmadagi о‘rtacha tezligi: ishlatish tajribasini hisobga olgan holda, birinchi bо‘lmada havo sarfini 0,0055 kg/s qabul qilamiz. u holda bug‘-havo aralashmasining bо‘lmaga kirishdagi sarfi dara.kir=db.1+ds1+0,0055=4,5055 kg/s, bо‘lmadan chiqishda esa dara.ch=ds.1+0,0055=0,0985 kg/s. bug‘-havo aralashmasida kondensatsiyalanmagan gazlarning bо‘lmaga kirishdagi va undan chiqishdagi nisbiy miqdori: kondensatsiyalanmagan gazlarning о‘rtacha nisbiy miqdori: tkir=29,10c bо‘lganda pr=5,6, sirtiy taranglik koeffitsiyenti esa =0,00727 kg/m. u holda t2=42,30с, bu qiymat oldin qabul qilingan qiymatga juda yaqin. ikkinchi bо‘lmaga kirayotgan kondensatning sarfi: tambaning balandligi 0,065 m bо‘lganda ikkinchi tarelka teshigidan suvning oqib chiqish tezligi: tarelkadagi zarur teshiklarning soni: tarelkaning zarur yuzasi: ikkinchi bо‘lmada asosiy kondensatni qizdirishni dastlab 12,50с qabul qilamiz. u holda kondensatning ikkinchi bо‘lma oxiridagi harorati tk2=tk1+t2=42,3+12,5=54,80s (kondensat entalpiyasi hk2=229,4 kj/kg va h2=52,7 kj/kg). bо‘lmada kondensatsiyalangan bug‘ning miqdori: tajriba natijalariga muvofiq bо‘lmadan chiqayotgan bug‘ning sarfini birinchi bо‘lmaga kiritilayotgan bug‘ning 30% qabul qilinadi, ya’ni: bug‘ning bо‘lmaga kirishdagi sarfi: oqimli tо‘plamning kirish qismini kengligi lkir=5,2 …

5 / 12

miz, u holda kondensatni teshikdan о‘tish tezligi quyidagicha: tarelkadagi teshiklar soni: asosiy kondensatni qizdirgichda qizdirish 0,10с deb qabul qilamiz, ya’ni uchinchi bо‘lmada qizdirish 1,40с, u holda tk3=tk2+t3=54,8+1,4=56,20с (kondensat entalpiyasi hk3=235,3 kj/kg). uchinchi bо‘lmada kondensatsiyalanayotgan bug‘ning miqdori: bug‘ning bо‘lmaga kirishdagi sarfi: bunda chiqishdagi bug‘ sarfi miqdori sifatida birinchi bо‘lmaga kirayotgan bug‘ sarfining 70% qabul qilinadi: konstruktiv xususiyatlardan kelib chiqib, uchinchi bо‘lmaning oqimli tо‘plamining kirish qismini kengligini lkir3=5,2 m va chiqish qismining kengligini lch3=3,35 m qabul qilamiz. ushbu holda bug‘ning bо‘lmaga kirishdagi tezligi: bug‘ning chiqishdagi tezligi: oqimli tо‘plamda bug‘ning о‘rtacha tezligi: kondensatni bо‘lmadan chiqishdagi haroratining hisobiy qiymati: bunda tk3=56,2020с. kondensatni qizdirgichda umumiy qizdirilishi: umumiy bug‘ sarfi: mustaqil yechish uchun masalalar. 5.4-masala. issiqlik sxemada ikkita pbq ning kondensatini kaskadli to‘kish ko‘taruvchi nasoslar bilan almashtirganda issiqlik sarfi o‘zgarishini aniqlang, issiqlik sxemasining parametrlari quyidagicha: p0=9 mpa, h0=3450 kj/kg, pk=4 kpa, hk=2320 kj/kg, p1=0,2 mpa, h1=2750 kj/kg, p2=0,07 mpa, h2=2640 kj/kg, dkon=14 kg/s, =40c, tt.s=1600c, pt.s=12 …
