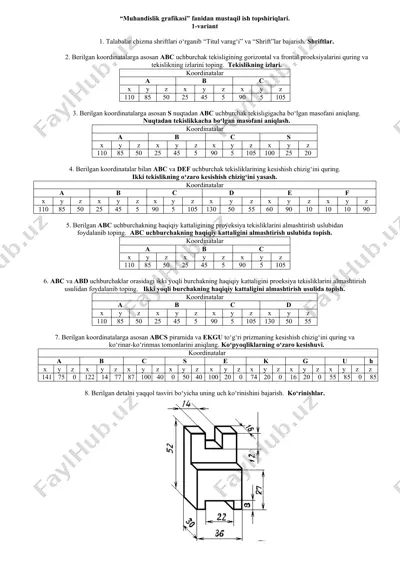

“muhandislik grafikasi” fanidan mustaqil ish topshiriqlari. 1-variant 1. talabalar chizma shriftlari o‘rganib “titul varag‘i” va “shrift”lar bajarish. shriftlar. 2. berilgan koordinatalarga asosan abc uchburchak tekisligining gorizontal va frontal proeksiyalarini quring va tekislikning izlarini toping. tekislikning izlari. koordinatalar a b c x y z x y z x y z 110 85 50 25 45 5 90 5 105 3. berilgan koordinatalarga asosan s nuqtadan abc uchburchak tekisligigacha bo‘lgan masofani aniqlang. nuqtadan tekislikkacha bo‘lgan masofani aniqlash. koordinatalar a b c s x y z x y z x y z x y z 110 85 50 25 45 5 90 5 105 100 25 20 4. berilgan koordinatalar bilan abc va def uchburchak tekisliklarining kesishish chizig‘ini quring. ikki tekislikning o‘zaro kesishish chizig‘ini yasash. koordinatalar a b c d e f x y z x y z x y z x y z x y z x y z 110 85 50 …

2 / 60

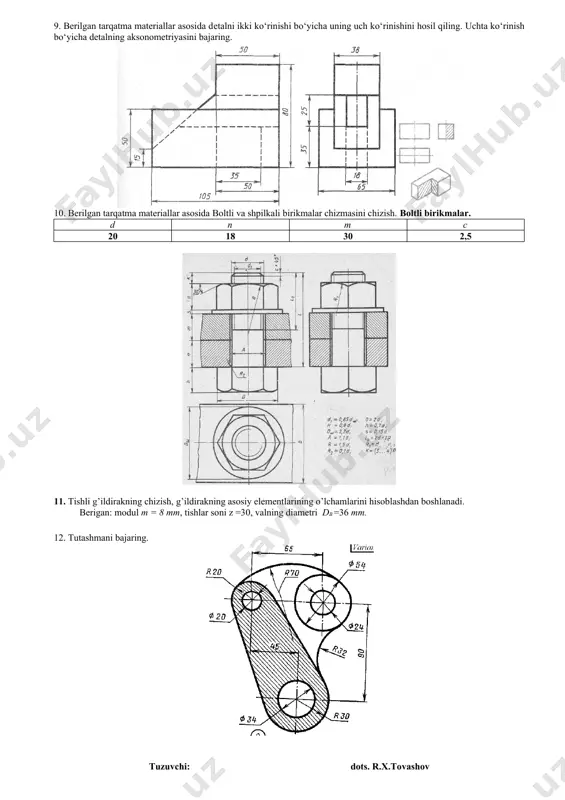

ko‘rinish bo‘yicha detalning aksonometriyasini bajaring. 10. berilgan tarqatma materiallar asosida boltli va shpilkali birikmalar chizmasini chizish. boltli birikmalar. d n m c 20 18 30 2,5 11. tishli g’ildirakning chizish, g’ildirakning asosiy elementlarining o’lchamlarini hisoblashdan boshlanadi. berigan: modul m = 8 mm, tishlar soni z =30, valning diametri db =36 mm. 12. tutashmani bajaring. tuzuvchi: dots. r.x.tovashov “muhandislik grafikasi” fanidan mustaqil ish topshiriqlari. 2-variant 1. talabalar chizma shriftlari o‘rganib “titul varag‘i” va “shrift”lar bajarish. shriftlar. 2. berilgan koordinatalarga asosan abc uchburchak tekisligining gorizontal va frontal proeksiyalarini quring va tekislikning izlarini toping. tekislikning izlari. koordinatalar a b c x y z x y z x y z 105 90 55 15 50 15 85 15 95 3. berilgan koordinatalarga asosan s nuqtadan abc uchburchak tekisligigacha bo‘lgan masofani aniqlang. nuqtadan tekislikkacha bo‘lgan masofani aniqlash. koordinatalar a b c s x y z x y z x y z x y z 105 …

3 / 60

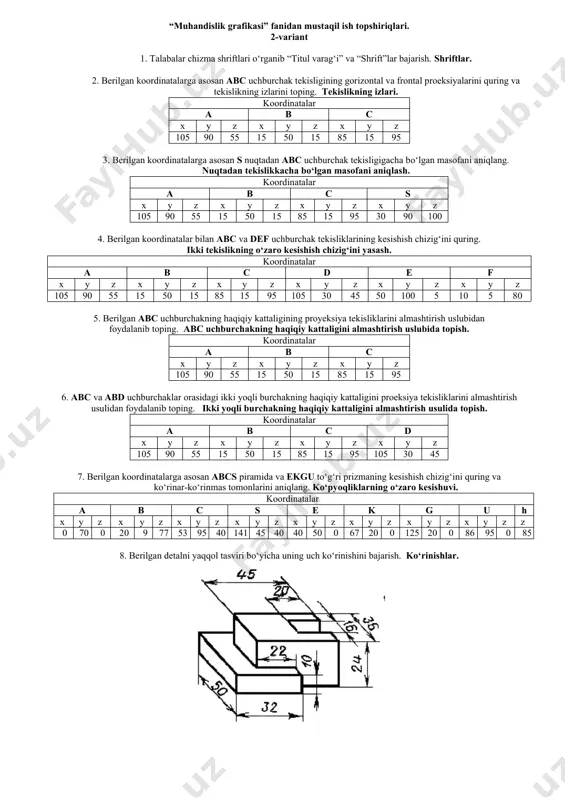

r-ko‘rinmas tomonlarini aniqlang. ko‘pyoqliklarning o‘zaro kesishuvi. koordinatalar a b c s e k g u h x y z x y z x y z x y z x y z x y z x y z x y z z 0 70 0 20 9 77 53 95 40 141 45 40 40 50 0 67 20 0 125 20 0 86 95 0 85 8. berilgan detalni yaqqol tasviri bо‘yicha uning uch kо‘rinishini bajarish. ko‘rinishlar. 9. berilgan tarqatma materiallar asosida detalni ikki ko‘rinishi bо‘yicha uning uch kо‘rinishini hosil qiling. uchta ko‘rinish bo‘yicha detalning aksonometriyasini bajaring. 10. berilgan tarqatma materiallar asosida boltli va shpilkali birikmalar chizmasini chizish. boltli birikmalar. d n m c 16 25 50 2 11. tishli g’ildirakning chizish, g’ildirakning asosiy elementlarining o’lchamlarini hisoblashdan boshlanadi. berigan: modul m = 6 mm, tishlar soni z =20, valning diametri db =30 mm. 12. tutashmani bajaring. tuzuvchi: dots. r.x.tovashov “muhandislik …

4 / 60

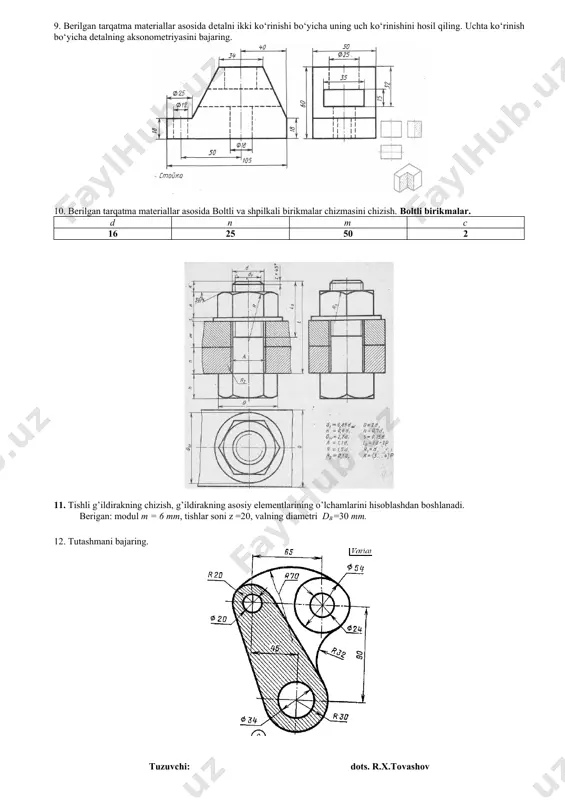

30 40 100 6. abc va abd uchburchaklar orasidagi ikki yoqli burchakning haqiqiy kattaligini proeksiya tekisliklarini almashtirish usulidan foydalanib toping. ikki yoqli burchakning haqiqiy kattaligini almashtirish usulida topish. koordinatalar a b c d x y z x y z x y z x y z 110 10 55 85 80 5 30 40 100 130 30 60 7. berilgan koordinatalarga asosan abcs piramida va ekgu to‘g‘ri prizmaning kesishish chizig‘ini quring va ko‘rinar-ko‘rinmas tomonlarini aniqlang. ko‘pyoqliklarning o‘zaro kesishuvi. koordinatalar a b c s e k g u h x y z x y z x y z x y z x y z x y z x y z x y z z 0 80 0 20 19 77 53 100 40 141 55 40 40 50 0 67 20 0 125 20 0 86 85 0 85 8. berilgan detalni yaqqol tasviri bо‘yicha uning uch kо‘rinishini bajarish. ko‘rinishlar. 9. berilgan …

5 / 60

ig‘ini quring. ikki tekislikning o‘zaro kesishish chizig‘ini yasash. koordinatalar a b c d e f x y z x y z x y z x y z x y z x y z 10 100 30 40 40 100 115 55 5 25 50 15 65 5 75 100 100 40 5. berilgan abc uchburchakning haqiqiy kattaligining proyeksiya tekisliklarini almashtirish uslubidan foydalanib toping. abc uchburchakning haqiqiy kattaligini almashtirish uslubida topish. koordinatalar a b c x y z x y z x y z 10 100 30 40 40 100 115 55 5 6. abc va abd uchburchaklar orasidagi ikki yoqli burchakning haqiqiy kattaligini proeksiya tekisliklarini almashtirish usulidan foydalanib toping. ikki yoqli burchakning haqiqiy kattaligini almashtirish usulida topish. koordinatalar a b c d x y z x y z x y z x y z 10 100 30 40 40 100 115 55 5 25 50 15 7. berilgan koordinatalarga asosan …
