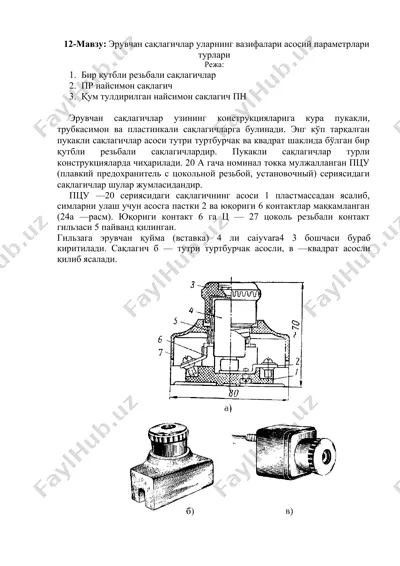

20-мавзу: эрувчан сақлагичлар уларнинг вазифалари асосий параметрлари турлари 12-мавзу: эрувчан сақлагичлар уларнинг вазифалари асосий параметрлари турлари режа: 1. бир қутбли резьбали сақлагичлар 2. пр найсимон сақлагич 3. қум тулдирилган найсимон сақлагич пн эрувчан сақлагичлар узининг конструкцияларига кура пукакли, трубкасимон ва пластинкали сақлагичларга булинади. энг кўп тарқалган пукакли сақлагичлар асоси тутри туртбурчак ва квадрат шаклида бўлган бир қутбли резьбали сақлагичлардир. пукакли сақлагичлар турли конструкцияларда чиҳарилади. 20 а гача номинал токка мулжалланган пцу (плавкий предохранитель с цокольной резьбой, установочный) сериясидаги сақлагичлар шулар жумласидандир. пцу —20 сериясидаги сақлагичнинг асоси 1 пластмассадан ясалиб, симларни улаш учун асосга пастки 2 ва юқориги 6 контактлар мақкамланган (24а —расм). юқориги контакт 6 га ц — 27 цоколь резьбали контакт гильзаси 5 пайванд қилинган. гильзага эрувчан қуйма (вставка) 4 ли caiyvara4 3 бошчаси бураб киритилади. сақлагич б — тутри туртбурчак асосли, в —квадрат асосли қилиб ясалади. 24 —расм. бир қутбли резьбали сақлагичлар 10, 15 ёки 20 а га …

2 / 4

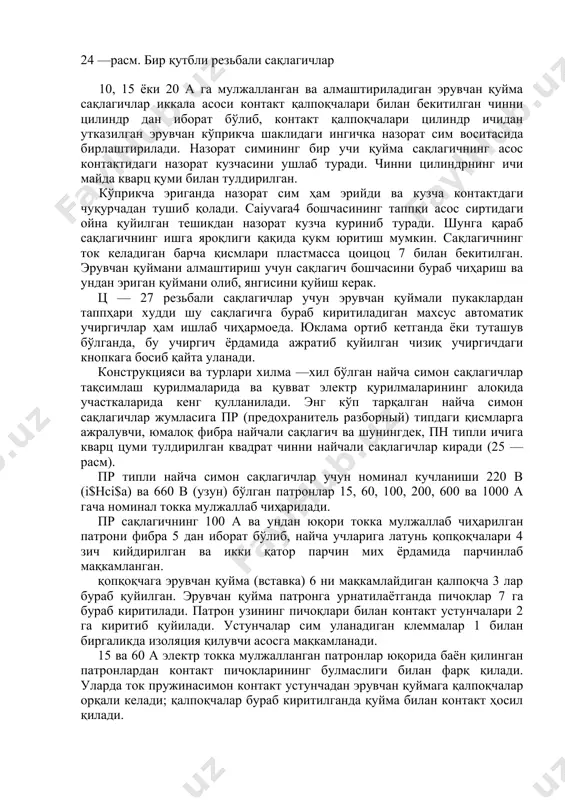

резьбали сақлагичлар учун эрувчан қуймали пукаклардан таппҳари худди шу сақлагичга бураб киритиладиган махсус автоматик учиргичлар ҳам ишлаб чиҳармоеда. юклама ортиб кетганда ёки туташув бўлганда, бу учиргич ёрдамида ажратиб қуйилган чизиқ учиргичдаги кнопкага босиб қайта уланади. конструкцияси ва турлари хилма —хил бўлган найча симон сақлагичлар тақсимлаш қурилмаларида ва қувват электр қурилмаларининг алоқида участкаларида кенг қулланилади. энг кўп тарқалган найча симон сақлагичлар жумласига пр (предохранитель разборный) типдаги қисмларга ажралувчи, юмалоқ фибра найчали сақлагич ва шунингдек, пн типли ичига кварц цуми тулдирилган квадрат чинни найчали сақлагичлар киради (25 —расм). пр типли найча симон сақлагичлар учун номинал кучланиши 220 в (i$hci$a) ва 660 в (узун) бўлган патронлар 15, 60, 100, 200, 600 ва 1000 а гача номинал токка мулжаллаб чиҳарилади. пр сақлагичнинг 100 а ва ундан юқори токка мулжаллаб чиҳарилган патрони фибра 5 дан иборат бўлиб, найча учларига латунь қопқоқчалари 4 зич кийдирилган ва икки қатор парчин мих ёрдамида парчинлаб мақкамланган. қопқоқчага эрувчан қуйма …

3 / 4

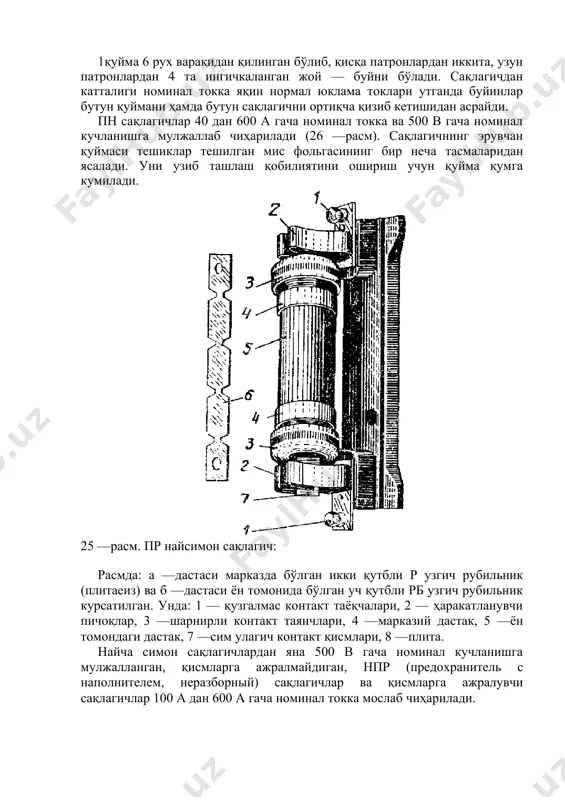

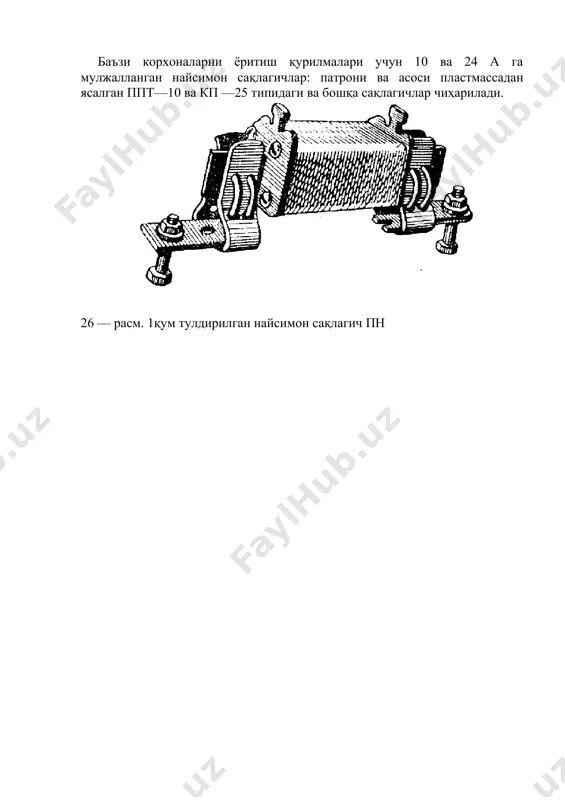

ал токка ва 500 в гача номинал кучланишга мулжаллаб чиҳарилади (26 —расм). сақлагичнинг эрувчан қуймаси тешиклар тешилган мис фольгасининг бир неча тасмаларидан ясалади. уни узиб ташлаш қобилиятини ошириш учун қуйма қумга кумилади. 25 —расм. пр найсимон сақлагич: расмда: а —дастаси марказда бўлган икки қутбли р узгич рубильник (плитаеиз) ва б —дастаси ён томонида бўлган уч қутбли рб узгич рубильник курсатилган. унда: 1 — қузгалмас контакт таёқчалари, 2 — ҳаракатланувчи пичоқлар, 3 —шарнирли контакт таянчлари, 4 —марказий дастак, 5 —ён томондаги дастак, 7 —сим улагич контакт қисмлари, 8 —плита. найча симон сақлагичлардан яна 500 в гача номинал кучланишга мулжалланган, қисмларга ажралмайдиган, нпр (предохранитель с наполнителем, неразборный) сақлагичлар ва қисмларга ажралувчи сақлагичлар 100 а дан 600 а гача номинал токка мослаб чиҳарилади. баъзи корхоналарни ёритиш қурилмалари учун 10 ва 24 а га мулжалланган найсимон сақлагичлар: патрони ва асоси пластмассадан ясалган ппт—10 ва кп —25 типидаги ва бошқа сақлагичлар чиҳарилади. 26 — расм. …

4 / 4
