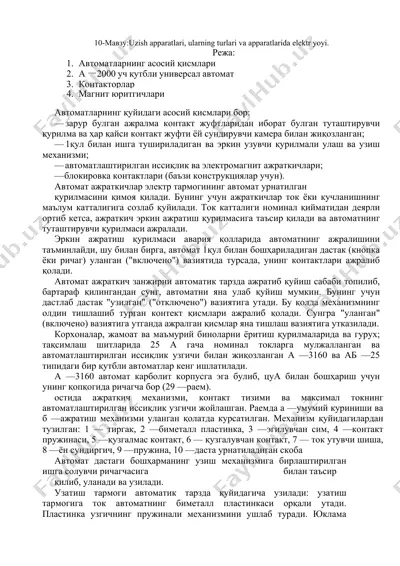

17-мавзу:uzish apparatlari, ularning turlari va apparatlarida elektr yoyi 10-мавзу:uzish apparatlari, ularning turlari va apparatlarida elektr yoyi. режа: 1. автоматларнинг асосий қисмлари 2. а —2000 уч қутбли универсал автомат 3. контакторлар 4. магнит юритгичлари автоматларнинг қуйидаги асосий қисмлари бор: · зарур булган ажралма контакт жуфтларидан иборат булган туташтирувчи қурилма ва ҳар қайси контакт жуфти ёй сундирувчи камера билан жиқозланган; · 1қул билан ишга тушириладиган ва эркин узувчи қурилмали улаш ва узиш механизми; · автоматлаштирилган иссиқлик ва электромагнит ажраткичлари; · блокировка контактлари (баъзи конструкциялар учун). автомат ажраткичлар электр тармогининг автомат урнатилган қурилмасини қимоя қилади. бунинг учун ажраткичлар ток ёки кучланишнинг маълум катталигига созлаб қуйилади. ток катталиги номинал қийматидан деярли ортиб кетса, ажраткич эркин ажратиш қурилмасига таъсир қилади ва автоматнинг туташтирувчи қурилмаси ажралади. эркин ажратиш қурилмаси авария қолларида автоматнинг ажралишини таъминлайди, шу билан бирга, автомат 1қул билан бошҳариладиган дастак (кнопка ёки ричаг) уланган ("включено") вазиятида турсада, унинг контактлари ажралиб қолади. автомат ажраткич занжирни …

2 / 8

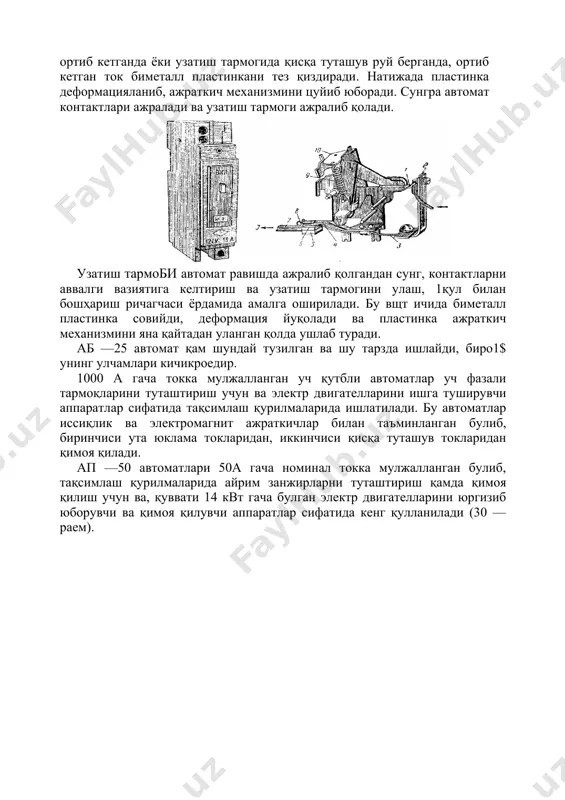

тлаштирилган иссиқлик узгичи жойлашган. раемда а —умумий куриниши ва б —ажратиш механизми уланган қолатда курсатилган. механизм қуйидагилардан тузилган: 1 — тиргак, 2 —биметалл пластинка, 3 —эгилувчан сим, 4 —контакт пружинаси, 5 —қузгалмас контакт, 6 — қузгалувчан контакт, 7 — ток утувчи шиша, 8 —ён сундиргич, 9 —пружина, 10 —даста урнатиладиган скоба автомат дастаги бошҳарманинг узиш механизмига бирлаштирилган ишга солувчи ричагчасига билан таъсир қилиб, уланади ва узилади. узатиш тармоги автоматик тарзда қуйидагича узилади: узатиш тармогига ток автоматнинг биметалл пластинкаси орқали утади. пластинка узгичнинг пружинали механизмини ушлаб туради. юклама ортиб кетганда ёки узатиш тармогида қисқа туташув руй берганда, ортиб кетган ток биметалл пластинкани тез қиздиради. натижада пластинка деформацияланиб, ажраткич механизмини цуйиб юборади. сунгра автомат контактлари ажралади ва узатиш тармоги ажралиб қолади. узатиш тармоби автомат равишда ажралиб қолгандан сунг, контактларни аввалги вазиятига келтириш ва узатиш тармогини улаш, 1қул билан бошҳариш ричагчаси ёрдамида амалга оширилади. бу вщт ичида биметалл пластинка совийди, деформация йуқолади ва …

3 / 8

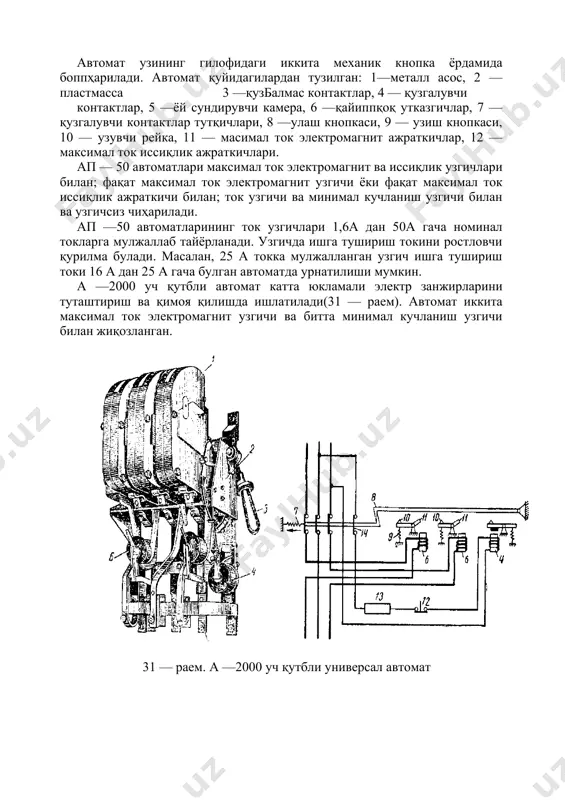

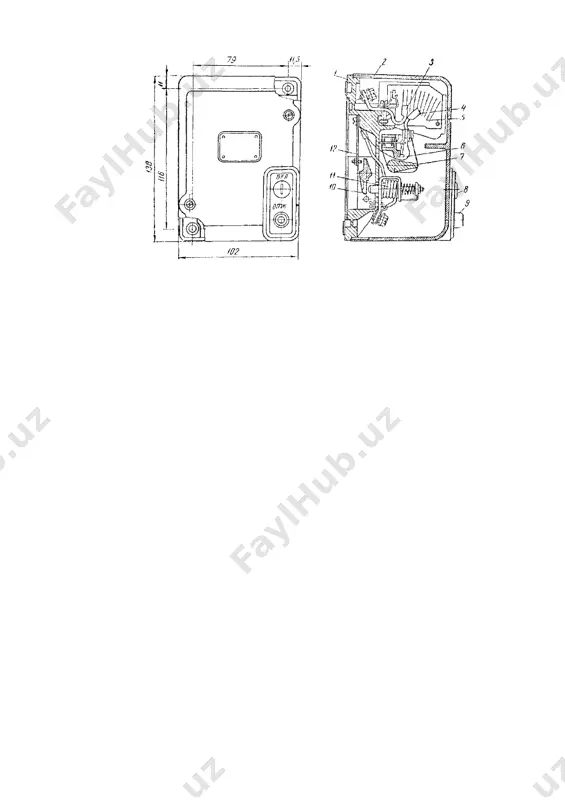

ёрдамида боппҳарилади. автомат қуйидагилардан тузилган: 1—металл асос, 2 —пластмасса 3 —қузбалмас контактлар, 4 — қузгалувчи контактлар, 5 —ёй сундирувчи камера, 6 —қайиппқоқ утказгичлар, 7 — қузгалувчи контактлар тутқичлари, 8 —улаш кнопкаси, 9 — узиш кнопкаси, 10 — узувчи рейка, 11 — масимал ток электромагнит ажраткичлар, 12 —максимал ток иссиқлик ажраткичлари. ап — 50 автоматлари максимал ток электромагнит ва иссиқлик узгичлари билан; фақат максимал ток электромагнит узгичи ёки фақат максимал ток иссиқлик ажраткичи билан; ток узгичи ва минимал кучланиш узгичи билан ва узгичсиз чиҳарилади. ап —50 автоматларининг ток узгичлари 1,6а дан 50а гача номинал токларга мулжаллаб тайёрланади. узгичда ишга тушириш токини ростловчи қурилма булади. масалан, 25 а токка мулжалланган узгич ишга тушириш токи 16 а дан 25 а гача булган автоматда урнатилиши мумкин. 31 — раем. а —2000 уч қутбли универсал автомат а —2000 уч қутбли автомат катта юкламали электр занжирларини туташтириш ва қимоя қилишда ишлатилади(31 — раем). автомат иккита максимал …

4 / 8

аксимал ток электромагнит ажраткичлари ток релеси 6 нинг галтаги пружина 9 нинг ҳаршилигини енгиб, якорь 11 ни тортиб туради. якорь 11 нинг тепкиси 10, 8 ни уриб чиҳаради. шу билан бирга автоматни тармоедан ажратувчи пружина 7 унинг контактларини ажратади. кучланишнинг пасайиши натижасида минимал кучланиш электрмагнит узгичи кучланиш релеси 4 нинг галтагидаги ток қам камаяди, бунда галтак якори пружина таъсирида галтак узагидан ажралади ва узининг тепкиси ёрдамида 8 ни бушатиб юбориб, автоматни тармоедан ажратиб қуяди. ралтак 4 нинг занжири учиргич валидаги блок контактлар 14, қушимча ҳаршилик 13 ва узоздан туриб узиш кнопкаси 12 орқали туташади. автомат дастак ёки ричагли юритма ёрдамида цуа билан уланади. автоматни 1қул билан ажратишда қам тутқич ёки ричагли юритмадан фойдаланилади. узоедан туриб бошҳариш зарур булган автоматлар электромагнит ёки электр двигатели юритмалар билан жиқозланади. учиргичнинг ишга туширувчи механизми эркин узгичли қурилмага эга. маълумки иссиқлик узгичи қисқа туташув токларидан ишончли қимоя қила олмайди, чунки пластинкани рзиши учун куп вщт …

5 / 8

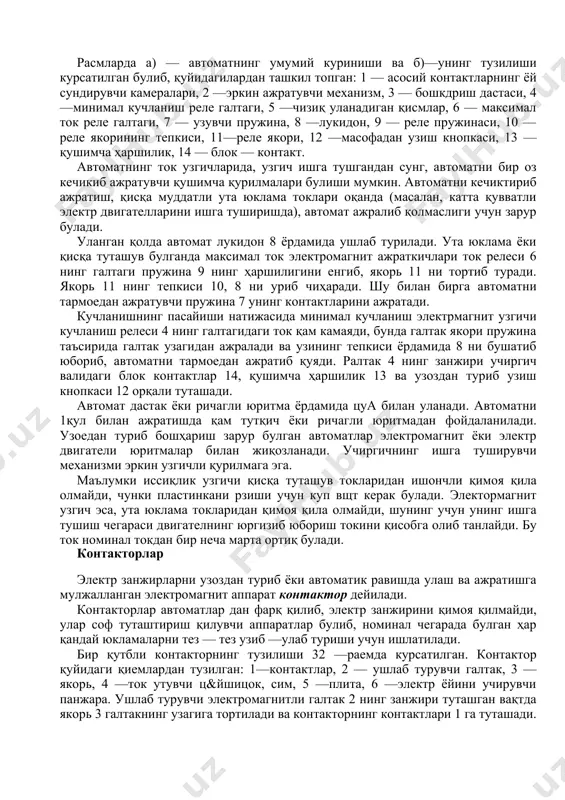

такторнинг контактлари 1 га туташади. 32 —раем. контакторнинг схемаси контакторни тармоедан ажратиш учун бошҳариш калитини ажратиш кифоя. ушлаб турувчи галтак токсизланади ва контактор узининг қузгалувчи қисмлари огирлиги таъсирида ажралиб 1$олади. баъзи контакторлар да электр занжирини узувчи пружиналар булади. контакторлар, одатда, ёйга чидамли изоляция материалидан ясалган ёй сундирувчи панжара 6 билан жиқозланади. контакторлар узгармас ток учун нп маркали икки қутбли ва узгарувчан ток учун кт маркали уч қутбли тайёрланади. магнит юритгичлари магнит юритгичи (33 —раем) узгарувчан токнинг уч қутбли контакторидан иборат булиб, одатда, иккита фазаеи иееиқлик релелари ва блокировка қилувчи контактлар билан таъминлангандир. бу элементларнинг қаммаси умумий металл қутича ичига жойлаштирилган. 33 —раем. магнит юритгичининг қопқоқеиз куриниши магнит юритгичи қуйидаги қиемлардан тузилган: 1 — фаза контактларининг ёй учирувчи камералари, 2 — қузгалувчи контактлар вали, 3 — иссиқлик релелари, 4 — блокировкаловчи контактлар, 5 — қузгалувчи контактлар валидаги якорь, 6 — электромагнит галтаги. магнит юритгичлари қисқа туташтирилган роторли асинхрон электр двигателларни узоздан …
