yo‘l rejasini loyinalash

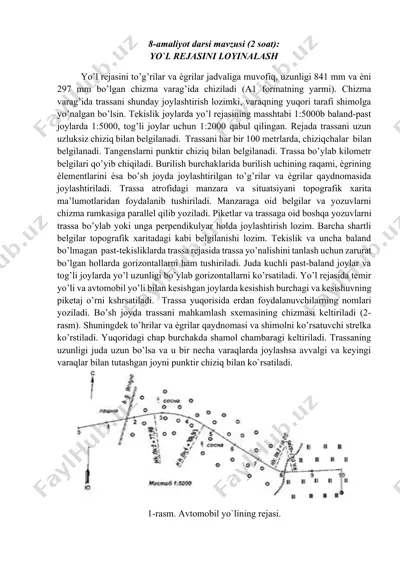

8-amaliyot darsi mavzusi (2 soat): yo`l rejasini loyinalash yo’l rejasini to’g’rilar va ègrilar jadvaliga muvofiq, uzunligi 841 mm va èni 297 mm bo’lgan chizma varag’ida chiziladi (a1 formatning yarmi). chizma varag’ida trassani shunday joylashtirish lozimki, varaqning yuqori tarafi shimolga yo’nalgan bo’lsin. tekislik joylarda yo’l rejasining masshtabi 1:5000b baland-past joylarda 1:5000, tog’li joylar uchun 1:2000 qabul qilingan. rejada trassani uzun uzluksiz chiziq bilan belgilanadi. trassani har bir 100 metrlarda, chiziqchalar bilan belgilanadi. tangenslarni punktir chiziq bilan belgilanadi. trassa bo’ylab kilometr belgilari qo’yib chiqiladi. burilish burchaklarida burilish uchining raqami, ègrining èlementlarini èsa bo’sh joyda joylashtirilgan to’g’rilar va ègrilar qaydnomasida joylas...
