ikki cho‘lg‘amli transformatorlarning almashtiruv sxemalari

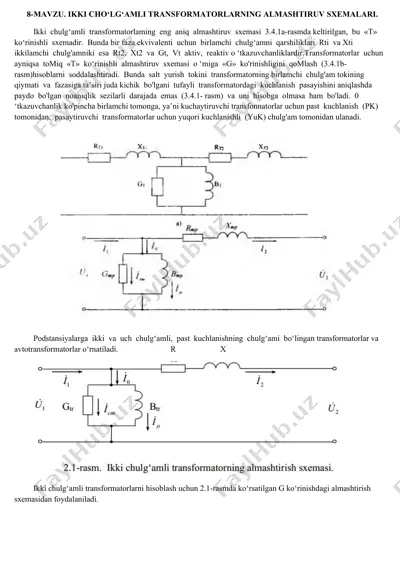

8-mavzu. ikki cho‘lg‘amli transformatorlarning almashtiruv sxemalari. ikki chulg‘amli transformatorlaming eng aniq almashtiruv sxemasi 3.4.1a-rasmda keltirilgan, bu «т» ko‘rinishli sxemadir. bunda bir faza ekvivalenti uchun birlamchi chulg‘amni qarshiliklari rti va xti ikkilamchi chulg'amniki esa rt2, xt2 va gt, vt aktiv, reaktiv o ‘tkazuvchanliklardir.transformatorlar uchun ayniqsa tomiq «т» ko‘rinishli almashtiruv sxemasi o ‘miga «g» ko'rinishligini qomlash (3.4.1b-rasm)hisoblarni soddalashtiradi. bunda salt yurish tokini transformatorning birlamchi chulg'am tokining qiymati va fazasiga ta’siri juda kichik bo'lgani tufayli transformatordagi kuchlanish pasayishini aniqlashda paydo bo'lgan noaniqlik sezilarli darajada emas (3.4.1- rasm) va uni hisobga olmasa ham bo'ladi. 0 ‘tkazuvchanlik k...

Этот файл содержит 1 стр. в формате DOCX (626,3 КБ). Чтобы скачать "ikki cho‘lg‘amli transformatorlarning almashtiruv sxemalari", нажмите кнопку Telegram слева.
