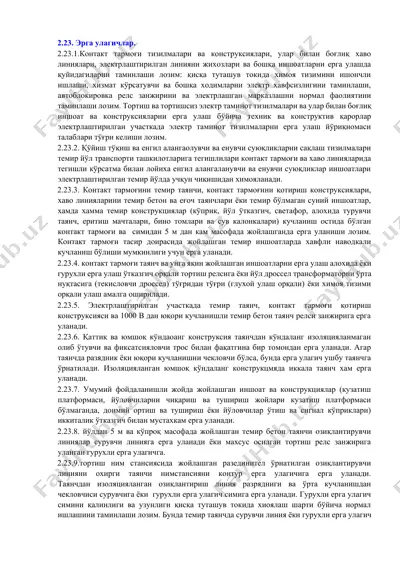

2.23. эрга улагичлар. 2.23.1.контакт тармоғи тизилмалари ва конструксиялари, улар билан боғлиқ хаво линиялари, электрлаштирилган линияни жихозлари ва бошқа иншоатларни ерга улашда қуйидагиларни таминлаши лозим: қисқа туташув токида химоя тизимини ишончли ишлаши, хизмат кўрсатувчи ва бошқа ходимларни электр хавфсизлигини таминлаши, автоблокировка релс занжирини ва электрлашган марказлашни нормал фаолиятини таминлаши лозим. тортиш ва тортишсиз электр таминот тизилмалари ва улар билан боғлиқ иншоат ва конструксияларни ерга улаш бўйича техник ва конструктив қарорлар электрлаштирилган участкада электр таминот тизилмаларни ерга улаш йўриқномаси талаблари тўғри келиши лозим. 2.23.2. қўйиш тўқиш ва енгил алангаолувчи ва енувчи суюқликларни сақлаш тизилмалари темир йўл транспорти ташкилотларига тегишлилари контакт тармоғи ва хаво линияларида тегишли кўрсатма билан лойиха енгил алангаланувчи ва енувчи суюқликлар иншоатлари электрлаштирилган темир йўлда учқун чиқишидан химояланади. 2.23.3. контакт тармоғини темир таянчи, контакт тармоғини қотириш конструксиялари, хаво линияларини темир бетон ва еғоч таянчлари ёки темир бўлмаган суний иншоатлар, хамда хамма темир конструкциялар (кўприк, йўл ўтказгич, светафор, алохида турувчи таянч, …

2 / 5

оанг конструксия таянчдан кўндаланг изоляцияланмаган олиб ўтувчи ва фиксатсияловчи трос билан фақатгина бир томондан ерга уланади. агар таянчда разядник ёки юқори кучланишни чекловчи бўлса, бунда ерга улагич ушбу таянчга ўрнатилади. изоляцияланган юмшоқ кўндаланг конструкцмяда иккала таянч хам ерга уланади. 2.23.7. умумий фойдаланишли жойда жойлашган иншоат ва конструкциялар (кузатиш платформаси, йўловчиларни чиқариш ва тушириш жойлари кузатиш платформаси бўлмаганда, доимий ортиш ва тушириш ёки йўловчилар ўтиш ва сигнал кўприклари) иккиталик ўтказгич билан мустахкам ерга уланади. 2.23.8. йўлдан 5 м ва кўпроқ масофада жойлашган темир бетон таянчи озиқлантирувчи линиялар сурувчи линияга ерга уланади ёки махсус осилган тортиш релс занжирига уланган гурухли ерга улагичга. 2.23.9.тортиш ним стансиясида жойлашган разединител ўрнатилган озиқлантирувчи линияни охирги таянчи нимстансияни контур ерга улагичига ерга уланади. таянчдан изоляцияланган озиқлантириш линия разрядниги ва ўрта кучланишдан чекловчиси сурувчига ёки гурухли ерга улагич симига ерга уланади. гурухли ерга улагич симини қалинлиги ва узунлиги қисқа туташув токида хиоялаш шарти бўйича нормал ишлашини таминлаши лозим. …

3 / 5

улагич спускигача бўлган масофа 300 м дан ошмаслиги лозим. гурухли ерга улагич симини максимал тортилиши 4 кн (400кгс дан ошмаслиги лозим. гурухли ерга улагич сими таянчга изоляцияланиб ер сатхидан 4 м баландда тортувчи тизилмасиз қаттиқ анкерланади. гурухли ерга улагич сими узунлиги қисқа туташув режимига хисоблаш ёки тадриба йўли билан текширилади. 2.23.11. гурухли ерга улаш спускини разядник ва ўта кучланишни чекловчига уланиш жойи орасидаги масофа 100 м дан кам бўлмаслиги лозим. ерга улагични ерга улаш спуски дроссел трансформаторни ўрта нуқтасига ёки тўғридан тўғри тортиш релсига уланади. аммо релс занжири аппаратини уланиш жойига 200м яқин бўлмайди. ер бўйлаб йотқизилган ўтказгич узунлиги таянчдан дроссел трансформатор ўрта нуқтасигача бўлган узунлиги 50м дан ошмаслиги керак. 2.23.12. грухли ерга улагичга қаршилиги 100 омдан кам бўлган таянчлар, шохли разрядниклар, ўта кучланишни чекловчилар, разединител привиди, ктп, секциялаш постлари уланмайди. 2.23.13. хамма узунлик бўйича индивидуал ерга улагич ва химоя тизимидан кейин гурухли ерга улагич спуски сими, уларнинг йўқлигида-гурухли ерга …

4 / 5

.23.15.автоблакровкали учаскани икки толали рельс занжири контакт тармоги конуструкцияси ва таянчи ерга улаш утказгичини перегонда хар бир блок участка атрофида.улоксиз рельс занжирида перегон атрофида битта ва уша рельс толасида улаш керак булади.бир толали рельс занжири ерга улаш утказгичи факатгина ушбу занжирни тортиш толасига уланади.ерга улагични рельс занжирига улаш рельс занжирни тортиш толасига уланади.ерга улагични рельс занжирига улаш релс занжири планида кўрсатилади ва алоқа ва гажк билан келишиб қилинади. 2.23.16.тортиш релсига химоя ва ишчи ерга улагични ўтказгичини улаш механик пайвандлашсиз крюк болтли қисқичда ёки дроссел трансформатор ўрта нуқтасига уловчи қисқичда бажарилади. иккиталик ерга улаш спускни релсига уланиш жойида тугун хосил қилинади, улар орасидаги масофа 200мм данкўп бўлмаслиги лозим. 2.23.17. ерга улаш занжирида химоя тизими ўрнатилади, учқунли промежуток-0,5-1,0 м баландликда, умумий фойдаланиш жойида- ер сатхидан ёки платформадан-2,5 м баландда. 2.23.18.таянчларга ва конструксияларга ўрнатиладиган ерга улаш ўтказгичи хамма узунлик бўйича электр занжирини узлуксизлигини таминлаши лозим, хар бир ерга уловчи элемент алохида бўлинишида уланади.ерга …

5 / 5

орқали ерга уланиши лозим. ерга улаш занжирига иккита учқунли промежутока қўшилади хар бир спускга биттадан. 2.23.21. кўприкка ўрнатилган темир ва темир бетон таянчлар хамда контакт тармоғи қотириладиган конструксиялар темир кўприк конструксиясига наглухо ёки темирбетон кўприк ерга улаш занжирига уланади. 2.23.22. суний иншоатда бунда 1000 в гача кучланишидаги хаво линияси қотирувчи темир арматура қўшимча изоляцияга эга бўлмаса иншоатни конструкциягаулаш керак бўлади: нетрали ерга уланган тармоқда ерга улаш системаси билан бу тармоқни; изоляцияланган нетрали тармоқда ушбу конструкция контур ерга улагичи қаршилиги 10 ом дан кўп бўлмаганида. 2.23.23. секциялаш пости ва контакт тармоғини параллел улаш пункти темир корпуси иккиталик ерга улаш ўтказгичи билан глухой ерга уланади йўл ёки қўшимча дроссел трансформаторни ўрта нуқтасига ёки тортиш релсига уланади. сексиялаш пости фундаментини ерга улагич қаршилиги дроссел трансформаторни урта нуқтасига уланганда камида 50 м, релсга уланганда 100 ом бўлиши лозим. 2.23.24. контакт тармоғи таянчидаги 1000 в дан юқори кучланишли хаво линиясини травесини қотирувчи деталлари таянчни ерга …
